Спектрозональная аэрофотосъёмка

Спектрозона'льная аэрофотосъёмка, фотографирование местности с воздуха одновременно в нескольких зонах спектра электромагнитных волн. С. а. эффективнее аэрофотосъёмки в одной отдельно взятой спектральной зоне, поскольку отражательная способность наземных природных и искусственных образований изменяется в зависимости от длины волны, причём эта закономерность проявляется в качественном и количественном отношении по-разному для различных объектов. В силу этого часть последних может быть зафиксирована на аэроснимке с требующимся утрированным контрастом при фотографировании в одном диапазоне световых лучей, часть — в другом и т. д. (см. Спектрозональная фотография). Соответственно для выбора при съёмке наиболее подходящих для данного случая зон спектра необходимо знать коэффициенты спектральной яркости интересующих объектов снимаемой территории (при тех или иных её сезонных аспектах и атмосферно-оптических условиях).

Основной вид С. а. —

цветная спектрозональная съёмка (см. Цветная аэрофотосъёмка) разработан во время 2-й мировой войны 1939—45 для распознавания по аэроснимкам замаскированных предметов, а затем получил широкое применение для хозяйственных и научных целей. В настоящее время цветную С. а. производят обычным аэрофотоаппаратом (с жёлтым или красным светофильтром) на аэроплёнке, имеющей на единой подложке два или больше эмульсионных слоя, различающихся по спектральной чувствительности и содержащих такие компоненты, которые при цветном проявлении образуют красители, дополнительные друг другу по цвету. Таким путём обеспечивается получение на одном аэроснимке общего цветного изображения без потери деталей каждого из совмещенных однозональных изображений. Наибольшее распространение из двухслойных спектрозональных аэроплёнок имеют негативные типа «панхром плюс инфрахром» со слоями, чувствительными к излучению в красной (570—690 ммк) и ближней инфракрасной (670—820 ммк) зонах спектра; из трёхслойных спектрозональных аэроплёнок — негативные (в СССР) и обратимые (за рубежом, называемые там «ложно-цветными» или «цветными-инфракрасными»), причём те и другие типа «ортохром плюс панхром плюс инфрахром», т. е. с добавлением слоя, чувствительного к излучению в зелёной (500—600 ммк) зоне спектра. При печати со спектрозональных аэроплёнок используют обычные цветные (многослойные) или специальные спектрозональные (двухслойные) фотобумаги и позитивные плёнки. На отпечатках аэроснимков и на оригинальных аэрофильмах (на обратимой плёнке) наземные объекты воспроизводятся в преобразованных условных цветах, характеризующихся большим разнообразием, постоянством и соответствием объектам, чем ахроматические тона на черно-белых аэроснимках (ср. аэроснимки). Цветные спектрозональные аэроснимки наряду с преимуществами для дешифрирования характеризуются и достаточно высокими измерительными качествами, что предопределяет возможность их широкого использования в фотограмметрии. В Сов. Союзе цветная С. а. применяется главным образом в лесном и сельском хозяйстве, при геологических и топографических работах.

Разработан и успешно внедряется вариант С. а., при котором воздушное фотографирование осуществляется синхронно тремя или более сблокированными аэрофотоаппаратами (или одним многообъективным) на нескольких черно-белых аэроплёнках, чувствительных к излучению в разных зонах спектра. Экспонируют эти аэроплёнки с использованием целой серии различных светофильтров, специально подбираемых по спектральной характеристике в целях выделения или исключения при данной аэросъёмке тех или иных узких диапазонов световых лучей. Таким путём обеспечивается изготовление комплекта сопоставимых аэроснимков, содержащих в совокупности наибольшую информацию с заснятой территории. Этот вариант С. а. получил название многоканальной аэрофотосъёмки (в переводной литературе её также именуют многозональной, мультиспектральной и т. и.).

Лит.: Михайлов В. Я., Аэрофотография и общие основы фотографии, 2 изд., М., 1959; Гольдман Л. М., Применение цветной аэросъёмки для изучения местности, М., I960 (Тр. ЦНИИГАиК, в. 137); Самойлович Г. Г., Применение аэрофотосъёмки и авиации в лесном хозяйстве, 2 изд., М., 1964; Зайцев Ю. А., Мухина Л. А., Применение цветной и спектрозональной аэрофотосъёмки в геологических целях, М., 1966; Гольдман Л. М., Топографическое дешифрирование цветных аэроснимков за рубежом, М., 1971; Кучко А. С., Аэрофотография, М., 1974; Толчельников Ю. С., Оптические свойства ландшафта, Л., 1974; Manual of color aerial photography. Wash., 1968.

Л. М. Гольдман.

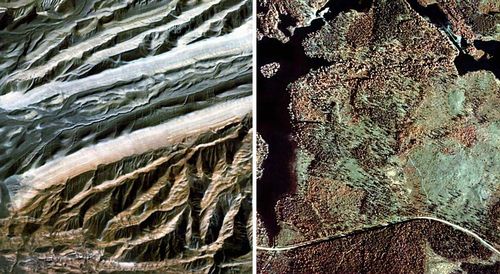

Аэроснимки с натуральным (цветные) и преобразованным (спектрозональные) цветовоспроизведением местности, полученные в летнее время. Оптимальные случаи применения аэроснимков данных типов. Слева — среднегорный участок с обнаженными пестроцветными грядами коренных пород (мергели — красноватые, песчаники — серые). Справа — равнинный озерно-болотный участок с древесно-кустарниковой растительностью (ельники — зеленые, березнями — кирпично-красные).

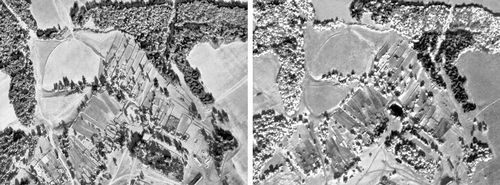

Аэроснимки одного и того же участка местности: слева — обычный, справа — инфрахроматический. На рисунке справа деревья четко разделены на хвойные (более тёмные) и лиственные (светлые), тёмное пятно в центре — водоём, который на обычном снимке сливается с общим фоном.

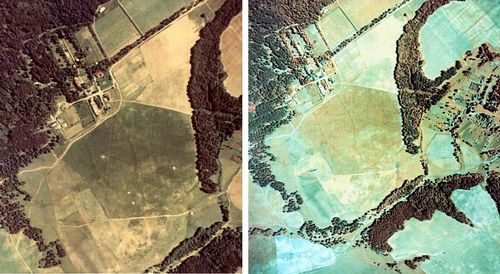

Аэроснимки с натуральным (цветные) и преобразованным (спектрозональные) цветовоспроизведением местности, полученные в летнее время. Аэроснимки одного и того же всхолмленного участка в полосе смешанных лесов; видны небольшой населенный пункт, перелески, поля и др. На цветном аэроснимке (слева) дома распознаются уверенно, древостои по породам на разделяются, посевы мало дифференцируются. На спектральном аэроснимке (справа) дома распознаются не полностью, древостои разделяются благодаря условной цветопередаче (сосняки — темно-зеленые, дубравы —

желто-коричневые), посевы дифференцируются.

Спектрозональная фотография

Спектрозона'льная фотогра'фия, специальный вид фотографической съёмки. Состоит в фотографировании объекта одновременно в нескольких (минимум в двух) зонах спектра с целью выявления или усиления тех различий между деталями объекта, которые не фиксируются при обычной фотосъёмке в видимых лучах. Указанные зоны при С. ф. выбирают с учётом оптических характеристик объекта и целей съёмки, причём в одних случаях может потребоваться фотографирование в видимой и невидимой частях спектра, в других — в избранных узких зонах видимой его части. Для С. ф. применяются как черно-белые, так и цветные фотоматериалы. В черно-белом варианте могут быть получены цветоделённые изображения (см. Цветоделение) в нескольких зонах спектра, в том числе в той, где различие изучаемых деталей и их фона максимально; полученные раздельные негативы совмещают и рассматривают непосредственно или, при избирательном изучении, через соответствующие фильтры в хромоскопе. В цветном варианте цветоделённые изображения совмещены с момента их получения, т. к. для этого используют специальные двухслойные или трёхслойные (с включением слоя, чувствительного к инфракрасным лучам) цветофотографические материалы, называются спектрозональными. При съёмке на этих материалах регистрируется не вся спектральная область отражения света объектом, а только отдельные её зоны, и поэтому цвета объекта передаются с заведомым искажением; однако именно эти искажения обусловливают возможность выявления изучаемых деталей.

С. ф. применяется при аэрофотосъёмке природных объектов (посевов, лесов, почв и т. п., см. Спектрозональная аэрофотосъёмка). Важную роль С. ф. играет при съёмке поверхности Земли и планет с космических летательных аппаратов и искусственных спутников Земли (см. также Космическая съёмка). Кроме того, С. ф. начинают использовать при микрофотосъёмке биологических объектов и шлифов минералов, содержащих вкрапления. Исследуются возможности С. ф. в рентгеновских лучах на обычных трёхслойных цветофотографических материалах; при этом различиям цвета изображения соответствуют разные глубины проникновения излучения (через один, два или три эмульсионных слоя соответственно), а следовательно, и разное ослабление излучения рентгенографируемым объектом.

Лит. см. при ст. Спектрозональная аэрофотосъёмка.

А. Л. Картужанский.

Спектрокомпаратор

Спектрокомпара'тор, см. Компаратор.

Спектрометр

Спектро'метр (от спектр и ...метр), в широком смысле — устройство для измерений функции распределения некоторой физической величины f по параметру х. Функция f(x) может определять распределение электронов по скоростям (бета-спектрометр), атомов по массам (масс-спектрометр), гамма-квантов по энергиям (гамма-спектрометр), энергии световых потоков по длинам волн l (оптический спектрометр) и т. п. В узком смысле С. называют спектральные приборы для измерений оптических спектров f(l) с помощью фотоэлектрических приёмников излучения.

Спектрометрия

Спектроме'три'я (отспектр и ...метрия), научная дисциплина, разрабатывающая теорию и методы измерений спектров. В оптическом диапазоне длин волн С. объединяет разделы прикладной спектроскопии, метрологии и теории линейных систем. С. служит для обоснования выбора принципиальных схем спектральных приборов и оптимизации методов расчёта.

Лит.: Харкевич А. А., Спектры и анализ, М. — Л., 1952; Хургин Я. И., Яковлев В. П., Финитные функции в физике и технике, М., 1971.

Спектросенситометр

Спектросенсито'метр, прибор, сообщающий фотоматериалу строго дозированные и меняющиеся по определённому закону экспозиции в монохроматическом свете. Получаемые т. о. спектросенситограммы измеряют на денситометре и используют для построения семейств монохроматических характеристических кривых и т. н. кривых спектральной чувствительности (см. Сенситометрия). В отличие от сенситометра, С. включает спектрограф, разлагающий излучение источника света в спектр. Спектральную чувствительность фотоматериалов в видимом и близком инфракрасном диапазонах длин волн определяют С. со спектральными призмамииз стекла, а для ультрафиолетового (УФ) диапазона призмы изготовляют из кварца. В СССР для спектросенситометрических испытаний черно-белых фотоматериалов (ГОСТ 2818—45) используют С. типа ИСП-73 (рис.) в видимом диапазоне и типа ФСР-9 в УФ диапазоне.
