Большая Советская Энциклопедия (СТ)

Повышения стабильности частоты в автогенераторе (уменьшения (f/f ) достигают увеличением добротности колебательного контура, задающего частоту (см. Добротность колебательной системы ), и уменьшением его температурного коэффициента частоты, выбором схемы, конструкции и режима работы автогенератора, его термостатированием, стабилизацией питающих напряжений и т.д.

Наиболее распространена кварцевая С. ч., при которой в качестве колебательного контура используют электромеханическую колебательную систему — пьезоэлектрический кварцевый резонатор. Кварцевые генераторы создают на транзисторах, туннельных диодах или электронных лампах; они имеют нестабильность (f/f = 10^{– 6} —10^{– 10} и отличаются малыми габаритами, экономичностью и надёжностью. Высокая стабильность частоты кварцевого генератора достигается благодаря малому температурному коэффициенту частоты кварцевого резонатора, устойчивости его параметров к внешним воздействиям и исключительно высокой добротности (до 10⁷ , тогда как добротность обычного колебательного контура в большинстве случаев составляет ~10² ). Радиотехнические устройства с кварцевой С. ч. широко применяют в радиопередатчиках средней и большой мощности (см. Задающий генератор ), эталонах и стандартах времени и частоты, в генераторах систем многоканальной связи и т.д.; при этом в диапазонных радиоустройствах используют декадный синтез частот (см. Синтезатор частот).

Наивысшей стабильностью частоты ((f/f = 10-¹¹ —10-¹³ ) обладают квантовые стандарты частоты , что объясняется принципиально более высокой устойчивостью микросистем (атомов и молекул) по сравнению с макросистемами (колебательными контурами, объёмными и кварцевыми резонаторами и др.). Кроме того, микросистема, в отличие от макросистемы, не подвержена старению и механическим воздействиям.

Лит.: Грошковский Я., Генерирование высокочастотных колебаний и стабилизация частоты, пер. с польск., М., 1953; Альтшуллер Г. Б., Кварцевая стабилизация частоты, М., 1974.

А. Ф. Плонский.

Стабилизированная платформа

Стабилизи'рованная платфо'рма, платформа (площадка), не участвующая в угловых перемещениях космического летательного аппарата, на котором она установлена. Угловое положение С. п. относительно заданных направлений поддерживается неизменным с высокой точностью; в большинстве случаев эта задача решается при помощи гироскопов (см. Гиростабилизатор ). С. п. предназначена для размещения на ней акселерометров , астродатчиков , остронаправленных антенн и др. устройств, требующих стабилизации углового положения, а также может служить позиционным датчиком в системе ориентации и угловой стабилизации, определяющим угловые отклонения космического летательного аппарата от заданных направлений.

Стабилизирующий отбор

Стабилизи'рующий отбо'р, форма естественного отбора , обусловливающая сохранение адаптивных признаков организмов в неизменных условиях окружающей среды. С. о. действует посредством удаления, или элиминации , особей, отклоняющихся от средней нормы. Поэтому под влиянием С. о. популяция остаётся неизменной по данному признаку, несмотря на непрерывно идущий процесс мутагенеза . Действием С. о. объясняются все случаи персистирования (см. Персистентные формы ), брадителии , а также сохранение в процессе филогенеза древних, но не утративших своего адаптивного значения признаков. Например, структура гормона щитовидной железы — тироксина — остаётся неизменной в течение всей эволюции позвоночных животных. В ходе С. о., согласно И. И. Шмальгаузену — автору термина «С. о.», происходит увеличение генетического разнообразия популяции: при сохранении неизменным фенотипа накапливаются рецессивные аллели , вследствие чего генофонд популяции обогащается. Так образуется «мобилизационный резерв» наследственной изменчивости — скрытое генотипическое разнообразие популяции, становящееся материалом для эволюции при резких изменениях окружающей среды и включении движущей формы естественного отбора, альтернативной С. о. Движущий отбор и С. о. постоянно сосуществуют в природе, и можно говорить лишь о преобладании одной из этих форм в тот или иной период эволюции данной популяции.

Важный результат С. о. — совершенствование процессов онтогенеза ; при сохранении неизменными признаков взрослого организма С. о. накапливает наследственные изменения, обусловливающие быстрое и надёжное развитие этих признаков. Поэтому и Шмальгаузен, и английский биолог К. Уоддингтон рассматривают эволюционное возникновение адаптивных модификаций как результат действия С. о. Если популяция приспосабливается одновременно к разным условиям среды, то на базе данного генотипа формируется несколько каналов онтогенеза, т. е. сбалансированных комплексов морфогенетических процессов, обусловливающих развитие фенотипа, адаптированного к тем или иным условиям. В соответствии с названными эффектами действия С. о. К. Уоддингтон и американский биолог Ф. Добжанский различают две подформы С. о.: нормализующий отбор, охраняющий сформировавшиеся адаптации, и канализирующий отбор, под влиянием которого совершенствуется онтогенез.

Лит.: Шмальгаузен И. И., Факторы эволюции, 2 изд., М., 1968; его же, Проблемы дарвинизма, 2 изд., Л., 1969; Dobzhansky Т., Genetics of the evolutionary process, N. Y. — L., 1970.

А. С. Северцов.

Стабилитрон

Стабилитро'н [от лат. stabilis — устойчивый, постоянный и (элек ) трон ], двухэлектродный газоразрядный или полупроводниковый прибор, напряжение на котором при изменении (в определённых пределах) протекающего в нём тока изменяется незначительно. С. применяют для поддержания постоянства напряжения на заданном участке электрической цепи, например в стабилизаторах напряжения (см. Стабилизатор электрический ) — параметрических (рис. 1) либо компенсационных (в качестве опорного элемента), в импульсных устройствах, ограничителях уровня напряжения и т.д. Коэффициент стабилизации напряжения К , характеризующий относительное изменение напряжений на входе и выходе участка цепи [К = (DUвх/Uвх): (DUвых/Uвых)], определяется видом вольтамперной характеристики С. (рис. 2) и величиной сопротивления балластного резистора Rб ; чем характеристика положе, тем сильнее стабилизирующий эффект.

Действие газоразрядных С. основано на свойствах тлеющего разряда и коронного разряда . С. тлеющего разряда выполняются в виде коаксиальной или плоскопараллельной системы электродов, помещенных в баллон, наполненный инертным газом под давлением несколько кн/м² . Область значений стабилизируемого напряжения у таких С. 60—150 в , рабочий диапазон токов 5—40 ма . С. коронного разряда выполняются обычно в виде коаксиальной системы электродов с анодом малого радиуса и катодом большого радиуса (отношение радиусов ~ 5—10); баллон С. наполнен газом (водородом) под относительно высоким давлением — от нескольких кн/м² до давлений, превышающих атмосферное (100 кн/м² ). Они предназначены для стабилизации высоких напряжений (~3·10² —3·10⁴в ) при малых токах (от ~10^{– 2} до 1—1,5 ма ).

О полупроводниковых С. см. в ст. Полупроводниковый стабилитрон .

Лит.: Каганов И. Л., Ионные приборы, М., 1972.

В. С. Перельмутер.

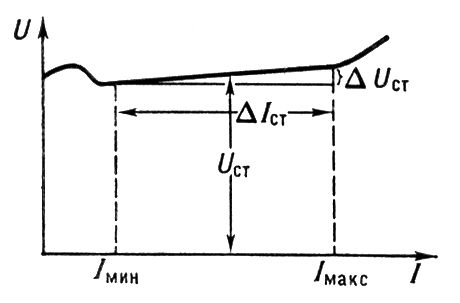

Рис. 2. Вольтамперная характеристика стабилитрона: U_cт — номинальное напряжение стабилизации; I_мин и I_макс — минимальный и максимальный токи в области стабилизации напряжения.

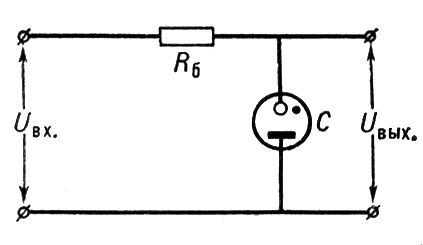

Рис. 1. Схема включения стабилитрона в параметрическом стабилизаторе напряжения: С — стабилитрон; R_б — балластный резистор; U_вх — стабилизируемое напряжение; U_вых — стабилизированное напряжение.

Стабиловольт

Стабилово'льт, устаревшее название электровакуумного (газоразрядного) стабилитрона. См. Стабилитрон .

Стабилотрон

Стабилотро'н, стабилизированный по частоте, перестраиваемый (механически) СВЧ генератор, состоящий из платинотрона и цепи обратной связи (рис.). Обратная связь реализуется благодаря частичному отражению энергии СВЧ колебаний, возбуждающихся в платинотроне, от делителя мощности (с одной стороны) и отражению её от объёмного резонатора (с другой стороны). Отражение от резонатора происходит только на его резонансной частоте, энергия колебаний всех др. частот попадает в поглотитель. Частоту резонатора можно изменять перемещением его поршня. Подстройкой фазовращателя достигается максимум выходной мощности на каждой частоте.

По сравнению с магнетроном у С. на порядок меньше уходы частоты, вызванные изменениями величины полезной нагрузки, анодного тока платинотрона и температуры окружающей среды. С. используют в тех же областях применения, что и магнетрон, но сравнительно редко (из-за неудобств перестройки частоты двумя регулирующими органами).

М. Ф. Воскобойник.

Схема стабилотрона: 1 — платинотрон; 2 — направление, в котором платинотрон усиливает колебания; 3 — регулируемый фазовращатель; 4 — поглотитель; 5 — стабилизирующий высокодобротный объёмный резонатор; 6 — поршень резонатора; 7 — делитель мощности; 8 — направления потоков СВЧ энергии.
