К группе эксплуатационных показателей Т. с. относят объём продукции, качество передачи, время прохождения телеграмм и производительность труда работников телеграфии. Объём продукции измеряется количеством телеграмм, поступающих на предприятие связи для передачи и доставки, количеством переговоров по сети абонентского телеграфа, числом телеграфных каналов, сдаваемых в аренду для организации ведомственных сетей (см. также Обмен телеграфный ). Качество передачи характеризуется точностью соответствия текста телеграммы, доставленной адресату, тексту подлинника, сданного отправителем. Время прохождения телеграмм регламентируется на всём пути от отправителя до получателя либо только на отдельных звеньях телеграфной сети. При этом учитываются телеграммы, задержанные при обработке сверх положенного контрольного срока. Производительность труда определяется как количество телеграмм, приходящихся в среднем на одного работника Т. с. в месяц или год. Эта величина может выражаться также в денежных единицах стоимости передачи телеграмм.

В СССР основные нормативы, касающиеся организации и проектирования, а также эксплуатации устройств и аппаратуры Т. с., приводятся в Телеграфных правилах, введённых в действие министерством связи в 1969. Правила определяют порядок приёма, обработки, оформления и доставки телеграмм, очерёдность передачи, обязанности персонала, виды услуг и т. д. Особый раздел правил посвящен техническим показателям и нормам Т. с., обязательным к выполнению на всей территории страны. Международно-правовой режим Т. с. регулируется документами Международного союза электросвязи и соглашениями между администрациями связи отдельных стран. Имеются также Рекомендации МККТТ, в которых устанавливаются нормы и правила построения устройств и аппаратуры Т. с. (вид кода, скорость телеграфирования, служебные сигналы и т. п.). Рекомендации направлены главным образом на обеспечение совместной работы отдельных сетей и средств Т. с. при обмене международными телеграммами.

Состояние телеграфной связи за рубежом. Структура Т. с. в развитых капиталистических государствах в основном такая же, как и в СССР. В ряде стран (Швейцария, ФРГ, США) создаются полностью автоматизированные телеграфные сети, в которых используются элементы и устройства вычислительной техники. Отличительная особенность Т. с. этих стран — большое количество международных телеграмм, для передачи которых используется международная коммутируемая телеграфная сеть Телекс. В странах СЭВ действует международная телеграфная сеть Гентекс , телеграфные узлы которой расположены в столицах этих стран.

Лит.: Яроцкий А. В., Основные этапы развития телеграфии, М.—Л., 1963; Материалы по истории связи в России, Л., 1966; Наумов П. А., Коган В. С., Основы телеграфии, 2 изд., М., 1969; Основы телеграфии и телеграфные станции, М., 1970; Борцов Д. В., Сухоруков Н. С., Телеграфная связь на железнодорожном транспорте, 2 изд., М., 1971; Передача дискретной информации и телеграфия, 2 изд., М., 1974; Копничев Л. Н., Коган В. С., Телеграфные аппараты и аппаратура передачи данных, М., 1975.

Л. Н. Копничев.

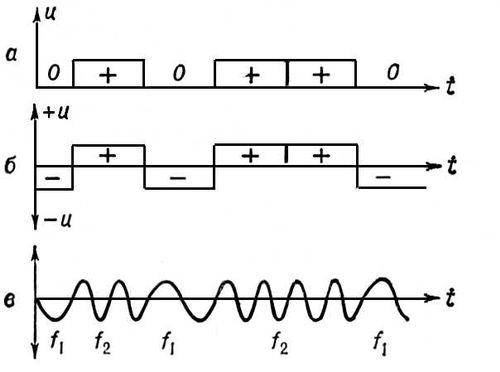

Рис. 1. Виды двоичных телеграфных сигналов: а — однополюсные сигналы постоянного тока; б — двухполюсные сигналы постоянного тока; в — частотно-модулированные сигналы переменного тока; u — напряжение; t — время; f₁ и f₂ — значения частот двоичных сигналов переменного тока.

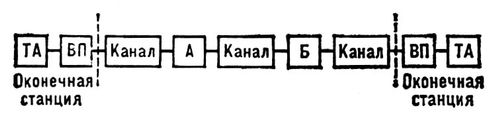

Рис. 2. Схема организации телеграфной связи: ТА — телеграфный аппарат; ВП — вызывной прибор с номеронабирателем; А и Б — узловые телеграфные станции с устройствами коммутации.

Телеграфная сеть

Телегра'фная сеть, совокупность находящихся на территории государства телеграфных предприятий и соединяющих их каналов связи . Т. с. различных государств объединяются, образуя международную Т. с. В СССР Т. с. включает: сеть общего пользования, охватывающую предприятия министерства связи; сеть абонентского телеграфирования , абонентами которой являются государственные предприятия и учреждения; сеть так называемых арендованных связей; сеть факсимильной связи (см. также Телеграфная связь ). Т. с. предназначается для передачи телеграфной корреспонденции, поступающей от государственных предприятий, учреждений и частных лиц, для ведения документальных переговоров, передачи статистических или др. данных и различной цифровой информации между предприятиями (см. Передача данных ). Телеграфные каналы и оконечное оборудование могут быть предоставлены в аренду организациям, предприятиям, министерствам и ведомствам.

Т. с. строится по комбинированному принципу, сочетающему прямое соединение узлов высшей категории («каждый с каждым») с радиально-узловым соединением узлов низшей категории (рис. 1 ). Это обеспечивает экономичное использование каналов, устойчивость и гибкость связи, возможность применения обходных путей для соединения узлов друг с другом. Вся территория СССР разделена на 16 зон (1976), в каждой из которых имеется свой главный узел. Через главный узел областные и районные узлы данной зоны получают соединения с др. узлами Т. с.

Телеграфные каналы магистральной и внутриобластной (для связи областных узлов с районными) низовой связи — это обычно каналы частотного телеграфирования . Внутриобластные каналы организуют также по воздушным кабельным линиям связи (по так называемым физическим цепям). В качестве местных оконечных линий (связывающих оконечные пункты с ближайшими телеграфными узлами) используются пары городского телефонного кабеля , каналы частотного и частотно-временного телеграфирования . Намечается развитие сети каналов, предназначенных для телеграфной связи, на базе аппаратуры с импульсно-кодовой модуляцией (см. Импульсная модуляция ).

В существующей телеграфной сети используются как некоммутируемые (закрепленные), так и коммутируемые каналы связи. Некоммутируемые каналы предоставляются в основном арендаторам и частично предприятиям связи сети общего пользования. Кроме того, они применяются для факсимильной связи. Сеть абонентского телеграфирования и значительная часть сети общего пользования базируются на коммутируемых каналах, что обеспечивает существенно большие возможности автоматизации обслуживания, экономичность построения сети и широкий диапазон услуг, предоставляемых потребителям. Коммутация каналов осуществляется с помощью коммутационных телеграфных станций . Оперативное управление магистральной Т. с. (создание обходных путей, перераспределение потоков сообщений и т. д.) выполняется диспетчерами.

Предполагается организация перспективной Т. с. (рис. 2 ) в рамках создаваемой в СССР Единой автоматизированной системы связи (ЕАСС). В ней предусматриваются транзитные узлы, которые в случае, если линия занята или неисправна, обеспечат автоматическое перераспределение нагрузки с использованием обходных путей, что повысит надёжность и качество работы сети.

Лит.: Телеграфные правила, ч. 1—2, М., 1969—70; Губин Н. М., Броннер Б. В., Организация и планирование телеграфной связи, М., 1971.

С. Т. Малиновский.

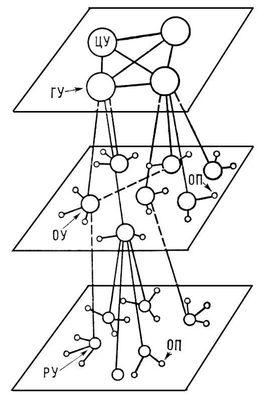

Рис. 1. Схема построения телеграфной сети СССР: ГУ — главные узлы, которые создаются в центрах телеграфных зон, где пересекаются большие потоки телеграфных сообщений; ЦУ — центральный узел — один из главных узлов, с которого осуществляется руководство всей телеграфной сетью; ОУ — областные узлы (во всех республиканских и областных центрах); РУ — районные узлы (во всех районных центрах и городах областного подчинения); ОП — оконечные пункты. Сплошная линия указывает на постоянное соединение, пунктир — на соединение, устанавливаемое только при больших потоках сообщений.
