Современные лабораторные В. (аналитические и др.) снабжаются рядом устройств для повышения точности и скорости взвешивания: успокоителями колебаний чашек (воздушными или магнитными), дверцами, при открытии которых почти не возникает потоков воздуха, тепловыми экранами, механизмами наложения и снятия встроенных гирь, автоматически действующими механизмами для подбора встроенных гирь при уравновешивании В. Всё чаще применяются проекционные шкалы, позволяющие расширить диапазон измерений по шкале отсчёта при малых углах отклонения коромысла. Всё это позволяет значительно повысить быстродействие В.

В быстродействующих технических квадрантных В. (рис. 6 ) предел измерений по шкале отклонения коромысла составляет 50—100% от предельной нагрузки В., обычно лежащей в пределах 20 г — 10 кг . Это достигается особой конструкцией тяжёлого коромысла (квадранта), центр тяжести которого расположен значительно ниже оси вращения.

По принципу рычажных В. устроено большинство типов метрологических, образцовых, аналитических, технических, торговых (рис. 7 ), медицинских, вагонных, автомобильных В., а также В. автоматических и порционных.

В основу действия пружинных и электротензометрических В. положен закон Гука (см. Гука закон ).

Чувствительным элементом в пружинных В. является спиральная плоская или цилиндрическая пружина, деформирующаяся под действием веса тела. Показания В. отсчитывают по шкале, вдоль которой перемещается соединённый с пружиной указатель. Принимается, что после снятия нагрузки указатель возвращается в нулевое положение, то есть в пружине под действием нагрузки не возникает остаточных деформаций.

При помощи пружинных В. измеряют не массу, а вес. Однако в большинстве случаев шкала пружинных В. градуируется в единицах массы. Вследствие зависимости ускорения свободного падения от географической широты и высоты над уровнем моря показания пружинных В. зависят от места их нахождения. Кроме того, упругие свойства пружины зависят от температуры и меняются со временем; всё это снижает точность пружинных В.

В крутильных (торзионных) В., чувствительным элементом служит упругая нить или спиральные пружины (рис. 8 ). Нагрузка определяется по углу закручивания нити пружины, который пропорционален создаваемому нагрузкой крутильному моменту.

Действие электротензометрических В. основано на преобразовании деформации упругих элементов (столбиков, пластин, колец), воспринимающих силовое воздействие нагрузки, в изменение электрического сопротивления. Преобразователями служат высокочувствительные проволочные тензометры , приклеенные к упругим элементам. Как правило, электротензометрические В. (вагонные, автомобильные, крановые и т.д.) применяются для взвешивания больших масс.

Гидростатические В. применяют, главным образом, для определения плотности твёрдых тел и жидкостей. Действие их основано на законе Архимеда (см. Гидростатическое взвешивание ).

Гидравлические В. по устройству аналогичны гидравлическому прессу . Отсчёт показаний производится по манометру, градуированному в единицах массы.

Все типы В. характеризуются: 1) предельной нагрузкой — наибольшей статической нагрузкой, которую могут выдерживать В. без нарушения их метрологических характеристик; 2) ценой деления — массой, соответствующей изменению показания на одно деление шкалы; 3) пределом допускаемой погрешности взвешивания — наибольшей допускаемой разностью между результатом одного взвешивания и действительной массой взвешиваемого тела;

4) допускаемой вариацией показаний — наибольшей допускаемой разностью показаний В. при неоднократном взвешивании одного и того же тела.

Погрешности взвешивания на В. некоторых типов при предельной нагрузке.

Типы весов	Предельная нагрузка	Погрешность взвешивания при предельной нагрузке
Метрологические........... Образцовые 1-го и 2-го разрядов Образцовые 3-го разряда и технические 1-го класса............ Аналитические, полумикроаналитические, микроаналитические, пробирные Медицинские.............. Бытовые................. Автомобильные............. Вагонные................ Крутильные..............	1 кг 20 кг — 1 кг 200 г — 2 г 20 кг — 1 кг 200 г —2 г 200 г 100 г 20 г 2 г 1 г 150 кг 20 кг 30 кг — 2 кг 50 т — 10 т 150 т — 50 т 1000 мг — 20 мг 5 мг — 0,5 мг	0,005 мг* 20 мг — 0,5 мг* 1,0 мг — 0,01 мг* 100 мг — 20 мг 10 мг — 0, 4 мг 1,0 мг — 0,1 мг* 1,0 мг — 0,1 мг* 0,1 мг — 0,01 мг* 0,02 мг — 0.004 мг* 0,01 мг — 0,004 мг* 50 г 10 г 60 г —5 г 50 кг — 10 кг 150 кг — 50 кг 1,0 мг — 0, 05 мг 0,01 мг— 0,001 мг

* С применением методов точного взвешивания.

Лит.: Рудо Н. М., Весы. Теория, устройство, регулировка и поверка, М. — Л., 1957; Маликов Л. М., Смирнова Н. А., Аналитические электрические весы, в кн.: Энциклопедия измерений контроля и автоматизации, в. 1, М. — Л., 1962: Орлов С. П., Авдеев Б. А., Весовое оборудование предприятий, М., 1962; Карпин Е. Б., Расчет и конструирование весоизмерительных механизмов и дозаторов, М., 1963; Гаузнер С. И., Михайловский С. С., Орлов В. В., Регистрирующие устройства в автоматических процессах взвешивания, М., 1966.

Н. А. Смирнова.

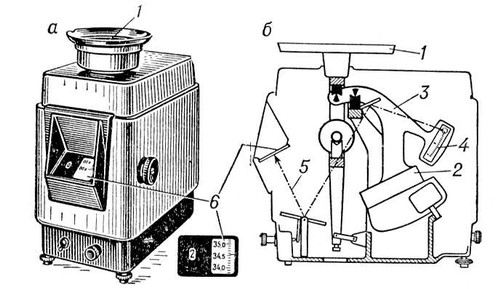

Рис. 6. Квадрантные весы с проекционной шкалой (а — общий вид, б — схема): 1 — грузоприёмная чашка; 2 — противовес-квадрант; 3 — рычаг, угол отклонения которого измеряется с помощью проекционной шкалы 4, через которую проходит световой пучок 5, проектирующий изображение шкалы на экран 6.

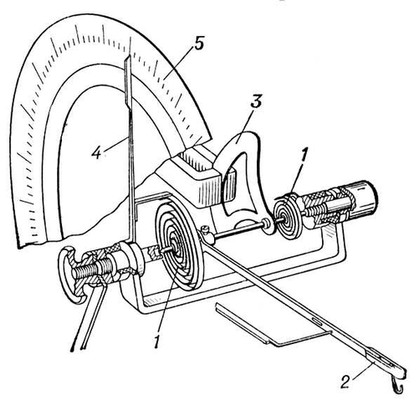

Рис. 8. Схема крутильных (торзионных) весов: 1 — спиральные пружины; 2 — рычаг для помещения нагрузки; 3 — магнитный ускоритель; 4 — стрелка; 5 — шкала.

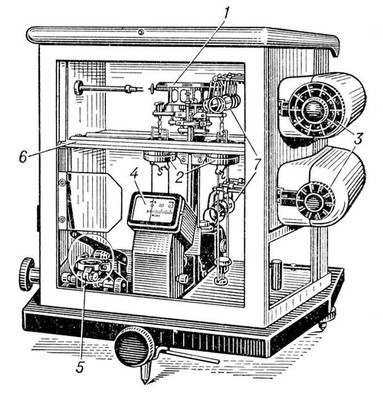

Рис. 4. Равноплечные двухчашечные микроаналитические весы (предельная нагрузка 20 г ): 1 — коромысло; 2 — воздушные успокоители; 3 — механизмы наложения встроенных гирь (от 1 до 999 мг ); 4 — экран, на который проектируется шкала отсчёта; 5 — манипулятор, выдвигающий чашку весов в окошко; 6 — перегородка, защищающая коромысло от температурных влияний и воздушных потоков; 7 — встроенные гири, имеющие вид колец.

Рис. 1. Древнеегипетские рычажные весы (гирям придавалась форма животных).

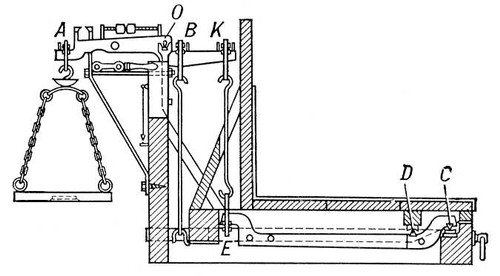

Рис. 2. Схема десятичных весов системы Квинтенца. АОК — рычаг 1-го рода, EDC — рычаг 2-го рода. Гири уравновешивают в 10 раз большую нагрузку при следующих условиях: ОА : ОВ = 10 : 1; CE : CD = OK : OB.

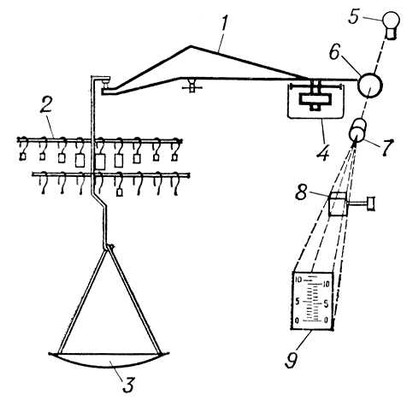

Рис. 5. Схема одноплечных аналитических весов: 1 — коромысло; 2 — встроенные гири; 3 — грузоприёмная чашка; 4 — противовес и успокоитель; 5 — источник света; 6 — проекционная шкала; 7 — объектив; 8 — устройство для коррекции нуля; 9 — экран.
