и воспринимает эдс, наведённые прецессией ядерных моментов. Контур включается в радиочастотный мост или в генератор, работающий на пороге генерации.

Методом ЯМР были измерены моменты атомных ядер, впервые исследованы состояния с инверсной заселённостью уровней. Исследования релаксационных процессов, ширины и тонкой структуры линий ЯМР дали много сведений о структуре жидкостей и твёрдых тел. ЯМР высокого разрешения представляет собой наряду с инфракрасной спектроскопией стандартный метод определения строения органических молекул. Тесная связь формы сигналов с внутренним движением в веществе позволяет использовать ЯМР для исследования заторможенных вращений в молекулах и кристаллах. ЯМР используется также для изучения механизма и кинетики химических реакций. На ЯМР основаны приборы для прецизионного измерения и стабилизации магнитного поля (см. Квантовый магнитометр ). За открытие и объяснение ЯМР (1946) Ф. Блоху и Э. Пёрселлу была присуждена Нобелевская премия по физике за 1952.

Лит.: Вloch F., «Physical Review», 1946, v. 70, № 7—8, p. 460; Bioembergen N., Purcell E.M., Pound R. V., там же, 1948, v. 73, № 7, p. 679; Абрагам А., Ядерный магнетизм, пер. с англ., М., 1963; Александров И. В., Теория магнитной релаксации. Релаксация в жидкостях и твердых неметаллических парамагнетиках, М., 1975; Сликтер Ч., Основы теории магнитного резонанса с примерами из физики твердого тела, [пер.], М., 1967; Попл Д., Шнейдер В., Бернстейн Г., Спектры ядерного магнитного резонанса высокого разрешения, пер. с англ., М., 1962; Эмели Дж., Финей Дж., Сатклиф Л., Спектроскопия ядерного магнитного резонанса высокого разрешения, пер. с англ., т. 1—2, М., 1968—69; Фаррар Т., Беккер Э., Импульсная и фурье-спектроскопия ЯМР, пер. с англ., М., 1973.

К. В. Владимирский.

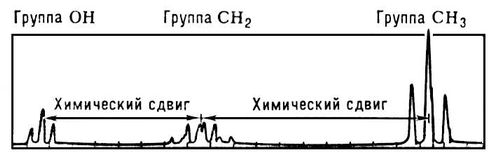

Рис. 3. Спектр ЯМР протонов в чистом этиловом спирте. Расщепление резонансных линий групп OH, CH₂ и CH₃ обусловлено непрямым спин-спиновым взаимодействием.

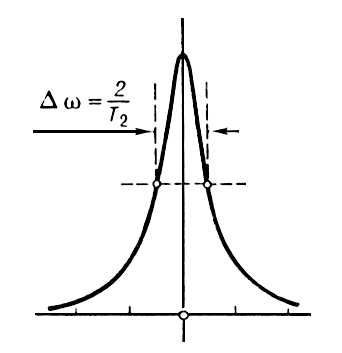

Рис. 2. Спектральная линия ЯМР.

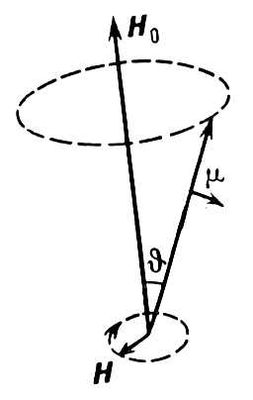

Рис. 1. Прецессия магнитного момента m ядра в поле H _{; J — угол прецессии.}

Ядерный парамагнетизм

Я'дерный парамагнети'зм , магнетизм веществ, обусловленный магнитными моментами атомных ядер. В постоянном магнитном поле H _{существование магнитных моментов ядер приводит к слабому парамагнетизму в виде небольшой добавочной ядерной намагниченности M = cH , где c — магнитная ядерная восприимчивость. Намагниченность M в 10⁶ — 10⁸ раз меньше, чем в случае электронного парамагнетизма . Я. п. впервые обнаружен в 1937 Л. В. Шубниковым и Б. Г. Лазаревым (СССР) в твёрдом водороде. Изучается методом ядерного магнитного резонанса .}

Ядерный ракетный двигатель

Я'дерный раке'тный дви'гатель (ЯРД), ракетный двигатель, в котором тяга создаётся за счёт энергии, выделяющейся при радиоактивном распаде или ядерной реакции. Соответственно типу происходящей в ЯРД ядерной реакции выделяют радиоизотопный ракетный двигатель ,термоядерный ракетный двигатель и собственно ЯРД (используется энергия деления ядер). ЯРД состоит из реактора, реактивного сопла, турбонасосного агрегата (ТНА) для подачи рабочего тела в реактор из бака двигательной установки (где оно хранится в жидком состоянии), управляющих агрегатов и других элементов. В ядерном реакторе рабочее тело превращается в высокотемпературный газ, при истечении которого создаётся тяга. Газ для привода ТНА можно получить нагревом основного рабочего тела в реакторе. Сопло ТНА и многие другие агрегаты ЯРД аналогичны соответствующим элементам жидкостных ракетных двигателей (ЖРД). Принципиальное отличие ЯРД от ЖРД — в наличии ядерного реактора вместо камеры сгорания (разложения). Достоинство ЯРД — в их высоком удельном импульсе благодаря большой скорости истечения рабочего тела, достигающей 50 км/сек и более. По удельному импульсу ЯРД значительно превосходят химические ракетные двигатели , у которых скорость истечения рабочего тела не превышает 4,5 км/сек. В стадии технической разработки (1977) экспериментальный американский ЯРД «Нерва-I» («Nerva-1»); при массе 11 т развивает тягу свыше 300 кн при удельном импульсе 8,1 км/сек. К 1978 созданы экспериментальные образцы радиоизотопных ЯРД с тягой до нескольких н. Использование всех типов ЯРД предусматривается только в космосе.

Лит.: Бассард Р. В., Де-Лауэр Р. Д., Ракета с атомным двигателем, пер. с англ., М., 1960; их же. Ядерные двигатели для самолётов и ракет, пер. с англ., М., 1967.

Ядерный реактор

Я'дерный реа'ктор , устройство, в котором осуществляется управляемая ядерная цепная реакция , сопровождающаяся выделением энергии. Первый Я. р. построен в декабре 1942 в США под руководством Э. Ферми . В Европе первый Я. р. пущен в декабре 1946 в Москве под руководством И. В. Курчатова . К 1978 в мире работало уже около тысячи Я. р. различных типов. Составными частями любого Я. р. являются: активная зона с ядерным топливом , обычно окруженная отражателем нейтронов, теплоноситель , система регулирования цепной реакции, радиационная защита, система дистанционного управления (рис. 1 ). Основной характеристикой Я. р. является его мощность. Мощность в 1 Мет соответствует цепной реакции, в которой происходит 3·10¹⁶ актов деления в 1 сек.

В активной зоне Я. р. находится ядерное топливо, протекает цепная реакция ядерного деления и выделяется энергия. Состояние Я. р. характеризуется эффективным коэффициентом Кэф размножения нейтронов или реактивностью r:

r = (К_yen — 1)/К_эф . (1)

Если К_эф > 1, то цепная реакция нарастает во времени, Я. р. находится в надкритичном состоянии и его реактивность r > 0; если К_эф < 1 , то реакция затухает, реактор — подкритичен, r < 0; при К_yen= 1, r = 0 реактор находится в критическом состоянии, идёт стационарный процесс и число делений постоянно во времени. Для инициирования цепной реакции при пуске Я. р. в активную зону обычно вносят источник нейтронов (смесь Ra и Be, ²⁵² Cf и др.), хотя это и не обязательно, т. к. спонтанное деление ядер урана и космические лучи дают достаточное число начальных нейтронов для развития цепной реакции при К_эф > 1.

В качестве делящегося вещества в большинстве Я. р. применяют ²³⁵ U. Если активная зона, кроме ядерного топлива (природный или обогащенный уран), содержит замедлитель нейтронов (графит, вода и другие вещества, содержащие лёгкие ядра, см. Замедление нейтронов ), то основная часть делений происходит под действием тепловых нейтронов (тепловой реактор ). В Я. р. на тепловых нейтронах может быть использован природный уран, не обогащенный ²³⁵ U (такими были первые Я. р.). Если замедлителя в активной зоне нет, то основная часть делений вызывается быстрыми нейтронами с энергией x_n > 10 кэв (быстрый реактор ). Возможны также реакторы на промежуточных нейтронах с энергией 1—1000 эв.

По конструкции Я. р. делятся на гетерогенные реакторы , в которых ядерное топливо распределено в активной зоне дискретно в виде блоков, между которыми находится замедлитель нейтронов (рис. 2 ), и гомогенные реакторы , в которых ядерное топливо и замедлитель представляют однородную смесь (раствор или суспензия). Блоки с ядерным топливом в гетерогенном Я. р., называются тепловыделяющими элементами (ТВЭЛ'ами), образуют правильную решётку; объём, приходящийся на один ТВЭЛ, называется ячейкой. По характеру использования Я. р. делятся на энергетические реакторы и исследовательские реакторы . Часто один Я. р. выполняет несколько функций (см. Двухцелевой реактор ).

Условие критичности Я. р. имеет вид:

К_эф = К_yen x Р = 1 , (1)

где 1 — Р — вероятность выхода (утечки) нейтронов из активной зоны Я. р., К_yen — коэффициент размножения нейтронов в активной зоне бесконечно больших размеров, определяемый для тепловых Я. р. так называемой «формулой 4 сомножителей»:

К_yen = neju. (2)

Здесь n — среднее число вторичных (быстрых) нейтронов, возникающих при делении ядра ²³⁵ U тепловыми нейтронами, e — коэффициент размножения на быстрых нейтронах (увеличение числа нейтронов за счёт деления ядер, главным образом ядер ²³⁸ U, быстрыми нейтронами); j — вероятность того, что нейтрон не захватится ядром ²³⁸ U в процессе замедления, u — вероятность того, что тепловой нейтрон вызовет деление. Часто пользуются величиной h = n/(l + a), где a — отношение сечения радиационного захвата s_р к сечению деления s_д .
