Землесос
Землесо'с, то же, что грунтовой насос.
Землесосный снаряд
Землесо'сный снаря'д, плавучая землеройная машина, всасывающая грунт из-под воды в виде водо-грунтовой смеси (пульпы) и транспортирующая его в отвал или в тело возводимого сооружения. Различают З. с., перекачивающие пульпу по грунтопроводам (рис. 1), и самоотвозные (рис. 2), отвозящие грунт на свалку в своём трюме. З. с. широко применяют на дноуглубительных работах, а также в гидротехническом строительстве при возведении земляных плотин способом намыва, при возведении дамб и др. насыпей, а также при выемке каналов. З. с. намыты земляные плотины всех крупнейших ГЭС, построенных на Волге, Каме, Днепре, Дону и др. реках. З. с. иногда успешно применяют в горном деле для добычи песчано-гравийных смесей, вскрытия месторождений полезных ископаемых и др. З. с. — высокоэффективное средство механизации земляных работ больших объёмов.
Всасывание грунта из-под воды было впервые применено во Франции в 1859.
В России З. с. появились в 1874. Основной агрегат З. с. — грунтовой насос. Для интенсификации грунтозабора применяют механические или гидравлические (в лёгких грунтах) разрыхлители. Наибольшее распространение получили механические разрыхлители фрезерного типа (рис. 3).
Рабочие перемещения З. с., обеспечивающие непрерывный контакт грунтозаборного устройства с забоем, осуществляют с помощью лебёдок. Параметры З. с. изменяются в широких пределах; производительность от 10 до 8000 м3 грунта в 1 ч, глубина разработки от 2 до 60 м,
Лит.: Шкундин Б. М., Землесосные снаряды, М., 1968; Краковский И. И., Суда технического флота, Л., 1968.
Б. М. Шкундин.

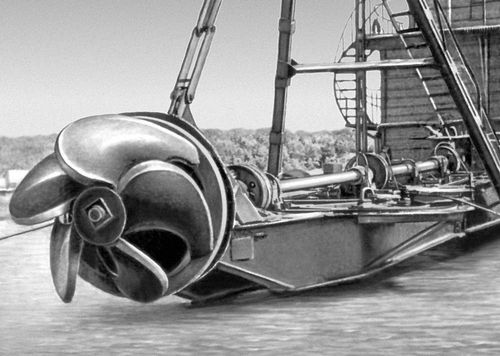

Рис. 3. Фрезерный разрыхлитель землесосного снаряда.

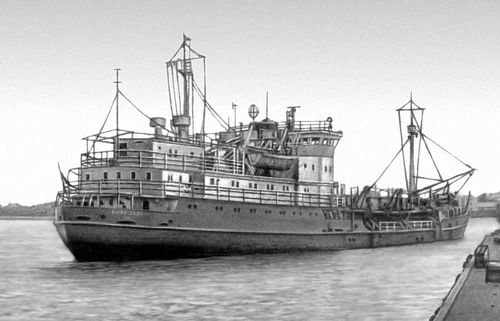

Рис. 2. Морской самоотвозный землесосный снаряд.

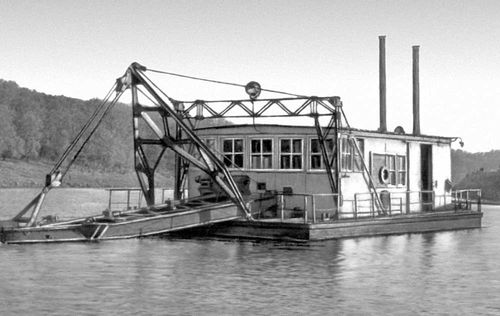

Рис. 1. Землесосный снаряд для работы с грунтопроводом.
Землетрясения
Землетрясе'ния, подземные удары и колебания поверхности Земли, вызванные естественными причинами (главным образом тектоническими процессами). В некоторых местах Земли З. происходят часто и иногда достигают большой силы, нарушая целостность грунта, разрушая здания и вызывая человеческие жертвы. Количество З., ежегодно регистрируемых на земном шаре, исчисляется сотнями тысяч. Однако подавляющее их число относится к слабым, и лишь малая доля достигает степени катастрофы. До 20 в. известны, например, такие катастрофические З., как Лисабонское в 1755, Верненское в 1887, разрушившее г. Верный (ныне Алма-Ата), З. в Греции в 1870—73 и др. Сильнейшие З. 20 в. показаны в табл. 3. По своей интенсивности, т. е. По проявлению на поверхности Земли, З. разделяются, согласно международной сейсмической шкале MSK-64, на 12 градаций — баллов (см. табл. 1).
Область возникновения подземного удара — очаг З. — представляет собой некоторый объём в толще Земли, в пределах которого происходит процесс высвобождения накапливающейся длительное время энергии. В геологическом смысле очаг — это разрыв или группа разрывов, по которым происходит почти мгновенное перемещение масс. В центре очага условно выделяется точка, именуемая гипоцентром. Проекция гипоцентра на поверхность Земли называется эпицентром. Вокруг него располагается область наибольших разрушений — плейстосейстовая область. Линии, соединяющие пункты с одинаковой интенсивностью колебаний (в баллах), называются изосейстами.
Зависимость между количеством подземных толчков N и их интенсивностью в эпицентре I приближённо выражается формулой: lgN=a+bI, где a и b — некоторые постоянные величины. От очага З. во все стороны распространяются упругие сейсмические волны, среди которых различают продольные Р и поперечные S. По поверхности Земли во все стороны от эпицентра расходятся поверхностные сейсмические волны Рэлея и Лява. Очаги З. возникают на различных глубинах (h ). Большая часть их залегает в земной коре (на глубине порядка 20—30 км). В некоторых районах отмечается большое число толчков, исходящих из глубин в сотни км (верхняя мантия Земли).
З. — мощное проявление внутренних сил Земли. При каждом З. в очаге выделяется огромное количество кинетической энергии Е. Так, в Ашхабаде в 1948 Е ~1015дж, в Сан-Франциско в 1906 E~1016дж, на Аляске в 1964 E~1018 дж. На всей Земле за год освобождается упругая энергия (в форме З.) порядка 0,5·1019 дж, что составляет, однако, менее 0,5% всей энергии эндогенных (внутренних) процессов Земли.
Интенсивность З., измеряемая в баллах, характеризует степень сотрясения на поверхности Земли, что зависит от глубины залегания очага З. Мерой общей энергии волн служит магнитуда З. (М) — некоторое условное число, пропорциональное логарифму максимальной амплитуды смещения частиц почвы, эта величина определяется из наблюдений на сейсмических станциях и выражается в относительных единицах. Самое сильное З. имеет магнитуду не более 9.
Табл. 1. — Сейсмическая шкала (схематизировано)
| Балл | Название землетрясения | Краткая характеристика |
| 1 | Незаметное | Отмечается только сейсмическими приборами |
| 2 | Очень слабое | Ощущается отдельными людьми, находящимися в состоянии полного покоя |
| 3 | Слабое | Ощущается лишь небольшой частью населения |
| 4 | Умеренное | Распознаётся по лёгкому дребезжанию и колебанию предметов, посуды и оконных стёкол, скрипу дверей и стен |
| 5 | Довольно сильное | Общее сотрясение зданий, колебание мебели. Трещины в оконных стёклах и штукатурке. Пробуждение спящих |
| 6 | Сильное | Ощущается всеми. Картины падают со стен. Откалываются куски штукатурки, лёгкое повреждение зданий. |
| 7 | Очень сильное | Трещины в стенах каменных домов. Антисейсмические, а также деревянные постройки остаются невредимыми. |
| 8 | Разрушительное | Трещины на крутых склонах и на сырой почве. Памятники сдвигаются с места или опрокидываются. Дома сильно повреждаются. |
| 9 | Опустошительное | Сильное повреждение и разрушение каменных домов. |
| 10 | Уничтожающее | Крупные трещины в почве. Оползни и обвалы. Разрушение каменных построек. Искривление ж.-д. рельсов. |
| 11 | Катастрофа | Широкие трещины в земле. Многочисленные оползни и обвалы. Каменные дома совершенно разрушаются |
| 12 | Сильная катастрофа | Изменения в почве достигают огромных размеров. Многочисленные трещины, обвалы, оползни. Возникновение водопадов, подпруд на озёрах, отклонение течения рек. Ни одно сооружение не выдерживает |
Табл. 2. — Примерное соотношение магнитуды и балльности в зависимости от глубины очага
| h, км | Магнитуда | |||
| 5 | 6 | 7 | 8 | |
| 10 | 7 | 8 — 9 | 10 | 11 — 12 "u I |
| 20 | 6 | 7 — 8 | 9 | 10 — 11 'y Баллы |
| 40 | 5 | 6 — 7 | 8 | 9 — 10 th |
Табл. 3. Сильнейшие землетрясения 20 в.
| Дата по новому стилю (согласно времени по Гринвичу) | Местоположение эпицентра (страна, район, горная система) | Маг-нитуда | Сила, баллы | Примечание |
| ЕВРОПА | ||||
| 1908, 28 декабря | Остров Сицилия (Италия) | 7,5 | — | Разрушен г. Мессина и ряд др. населённых пунктов на Ю. Италии. Волны цунами достигали 14 м высоты; погибло 100-160 тыс. чел. |
| 1927, 11 сентября | Южный берег Крыма, к Ю. от Ялты (СССР) | 6,5 | До 8 | Повреждены многие постройки (от Севастополя до Феодосии) |
| 1953, 12 августа | Ионические острова (Греция) | 7,5 | — | Разрушены населённые пункты острова Кефалиния; часть острова погрузилась под уровень моря |
| 1963, 26 июля | Город Скопле (Скопье, Югославия) | 6 | 9 — 10 | Почти 80% зданий города разрушено или повреждено; погибло свыше 2 тыс. чел. |
| 1969, 8 февраля | У юго-западных берегов Португалии | 8 | — | Пострадали города Лисабон, Касабланка и др. поверхность земли покрылась трещинами |
| 1969, 27 октября | Юго-западная часть Югославии | 6,4 | 9 | Катастрофическое. Город Баня-Лука превращён в развалины |
| АЗИЯ | ||||
| 1902, 16 декабря | Ферганская долина, г. Андижан (СССР) | — | 9 | Погибло более 4,5 тыс. чел. |
| 1905, 4 апреля | Гималаи | 8 | — | |
| 1905, 23 июля | Хребет Болнай (МНР) | 8,2 | — | В районе озера Сангийн-Далай-Нур— хребта Хан-Хухэй образовалась трещина длиной в 400 км |
| 1907, 21 октября | Южный склон Гиссарского хребта (СССР) | — | 9 | Разрушен Каратаг и около 150 др. населённых пунктов; погибло 1,5 тыс. чел. |
| 1911, 3 января | Долина р. Кебин, южный склон хребта Заилийский Алатау (СССР) | 8 | 9 | Разрушен г. Верный (ныне Алма-Ата); обвалы, запруды на горных реках |
| 1911, 15 июня | Острова Рюкю (Япония) | 8,2 | — | Огромные оползни и обвалы; погибло 100 тыс. чел. |
| 1923, 1 сентября | Остров Хонсю (Япония) | 8,2 | — | Катастрофическое. Опустошены Токио, Йокохама; погибло около 150 тыс. чел. В бухте Сагами волны цунами достигали 10 м высоты |
| 1927, 7 марта | Остров Хонсю (Япония) | 7,8 | — | Катастрофическое. Город Минеяма превращён в руины; погибло около 1 тыс. чел. |
| 1938, 1 февраля | Море Банда (Индонезия) | 8,2 | — | |
| 1939, 26 декабря | Горы Внутренний Тавр (Турция) | 8,0 | — | Катастрофическое; погибло около 30-40 тыс. чел. На побережье Чёрного моря вода отступила на 50 м, а затем залила его на 20 м дальше обычного |
| 1941, 20 апреля | Долина р. Сурхоб, посёлок Гарм (СССР) | 6,5 | 8 — 9 | Разрушено более 60 населённых пунктов |
| 1946, 2 ноября | Северная часть Чаткальского хребта (СССР) | 7,5 | 9 | Повреждены сотни зданий в Ташкенте и др. городах; деформация земной коры |
| 1948, 5 октября | Ашхабад (СССР) | 7 | 9 | Катастрофическое. В течение 20 сек разрушена значительная часть города |
| 1949, 10 июля | Гиссаро-Алайская горная система, Хаит (СССР) | 7,5 | Св. 9 | Пострадало более 150 населённых пунктов |
| 1952, 4 ноября | Курильские острова к Ю.-В. от полуострова Шипунский (СССР) | 8,2 | — | Катастрофическое. Цунами высотой до 18 м причинили крупные повреждения на берегах Камчатки и северной части Курильских островов |
| 1957, 27 июня | Забайкалье, Муйский хребет (СССР) | 7,5 | 9 — 10 | Разрушения в Чите, Бодайбо и др. населённых пунктах |
| 1958, 6 ноября | Курильские острова к Ю.-В. от острова Итуруп (СССР) | 8,7 | 9 | Цунами |
| 1960, 24 апреля | Лар (Иран) | 6 | — | Город сильно разрушен; погибло 3 тыс. чел. |
| 1962, 1 сентября | Среднеиранские горы (Иран) | 7,8 | — | Разрушительное. Полное разрушение населённого пункта Рудак; погибло 12 тыс. чел. |
| 1966, 25 апреля | Ташкент | 5,3 | 8 | Разрушения в центральной части города. Толчки повторялись в мае-июле 1966 |
| 1970, 28 марта | Западная Турция | 7 | — | Катастрофическое. Ряд населённых пунктов превращён в развалины; погибло более 1 тыс. чел. |
| 1970, 14 мая | Дагестан | 6,5 | 8 | Большой ущерб нанесён населённым пунктам Буйнакского, Гумбетовского, Казбековского, Кизилъюртовского и др. районов |
| 1971, 22 мая | Восточная Турция | 6,8 | — | Разрушены города Бингёль и Генч; погибло более 1 тыс. чел. |
| 1971, 5 октября | Японское море | 7,3 | — | Одно из самых сильных землетрясений в истории острова Сахалин |
| Австралия и Океания | ||||
| 1906, 14 октября | Впадина Бугенвиль | 8,1 | — | |
| 1931, 2 февраля | Новая Зеландия (Северный остров) | 7,8 | 9 | Катастрофическое. Разрушения и пожары |
| 1966, 31 декабря | Острова Санта-Крус (британские) | 8 | — | |
| АФРИКА | ||||
| 1960, 29 февраля | Город Агадир (Марокко) | 6 | 11 | Полностью разрушен г. Агадир; погибло 12-15 тыс. чел. |
| СЕВЕРНАЯ АМЕРИКА | ||||
| 1906, 18 апреля | Береговые хребты Кордильер (Калифорния, США) | 8,2 | — | Разрушена значительная часть г. Сан-Франциско |
| 1964, 28 марта | Залив Принс-Уильям (США) | 8,6 | 10—11 | Цунами высотой до 9 м достигли побережья Канады, США, Гавайских островов и Японии |
| 1971, 9 февраля | Калифорния (США) | 6,7 | — | Сильнейшее за последние 40 лет землетрясение в Лос-Анджелесе |
| ЮЖНАЯ АМЕРИКА | ||||
| 1906, 17 августа | Береговая Кордильера (Чили) | 8,4 | — | В г. Вальпараисо сопровождалось поднятием береговой линии; цунами пересекли океан, достигли Японии и Гавайских островов |
| 1960, 22 мая | Район г. Консепсьон (Чили) | 8,8 | — | Разрушительное. Цунами достигли США, Гавайских и Курильских островов, Австралии и Японии; погибло около 10 тыс. чел. |
| 1961, 19 августа | Бразилия | 8 | — | |
| 1970, 10 декабря | Побережье Перу | 7,3 | — | Разрушено около 5 тыс. домов. Свыше 20 тыс. чел. осталось без крова |
