Лит.: Сахновский К. В., Железобетонные конструкции, 8 изд., М., 1959; Якубовский Б. В., Железобетонные и бетонные конструкции, М., 1970; Справочник проектировщика, [т. 5] — Сборные железобетонные конструкции, М., 1959; Строительные нормы и правила, ч. 2, раздел В. гл. 1. Бетонные и железобетонные конструкции. Нормы проектирования, М., 1970; Михайлов В. В., Предварительно напряженные железобетонные конструкции, М., 1963; Гершберг О. А., Технология бетонных и железобетонных изделий, 3 изд., М., 1971; Инструкция по проектированию железобетонных конструкций, М., 1968; Ferguson P. М., Reinforced concrete fundamentals, 2 ed., N. Y., 1965.

К. В. Михайлов.

Широкие формообразующие и технические возможности железобетонных конструкций оказали огромное влияние на мировую архитектуру 20 в. На основе железобетонных конструкций сложились новые масштабы, архитектоника и пространственная организация зданий и сооружений. Прямолинейные каркасные конструкции придают зданиям строгий геометризм форм и мерный ритм членений, чёткость структуры. Горизонтальные плиты перекрытий покоятся на тонких опорах, лёгкая стена, будучи лишена несущей функции, нередко превращается в стеклянный экран-завесу. Равномерное распределение статических усилий создаёт тектоническую равнозначность элементов постройки. Большой пластической и пространственной выразительностью обладают криволинейные конструкции (особенно тонкостенные оболочки различных, иногда причудливых очертаний), с их сложной тектоникой форм (порой приближающихся к скульптурным) и непрерывно сменяющимся ритмом элементов. Криволинейные конструкции позволяют перекрывать без промежуточных опор огромные зальные помещения и создавать необычные по форме объёмно-пространственные композиции. Некоторые современные железобетонные конструкции (например, решётчатые) обладают орнаментально-декоративными качествами, формирующими облик фасадов и покрытий. Пластически осмысленные современные железобетонные конструкции придают эстетическую выразительность не только жилым и гражданским зданиям, но и инженерным и промышленным сооружениям (мостам, эстакадам, плотинам, градирням и др.).

Новые, прогрессивные способы использования Ж. к. и и. в массовом жилищном и гражданском строительстве (например, строительство из объёмных блоков или на основе каталога унифицированных индустриальных изделий для строительства) создают возможность богатого варьирования планировки зданий и их объёмно-пространственной структуры.

Лит.: Раафат Али Ахмед, Железобетон в архитектуре, пер. с англ., М., 1963; Казаринова В., Взаимосвязь архитектуры и строительной техники, М., 1964; Маркузон В., О закономерностях развития и семантике архитектурного языка, «Архитектура СССР», 1970, № 1; Neryi P. L., Costruire correttamente. Caratteristiche e possibilit`a delle strutture cementizie armate, Mil., 1955 (сокр. рус. пер. — Нерви П. Л., Строить правильно, М., 1956); Collins P., Concrete. The vision of a new architecture, L., 1959.

В. В. Кириллов.

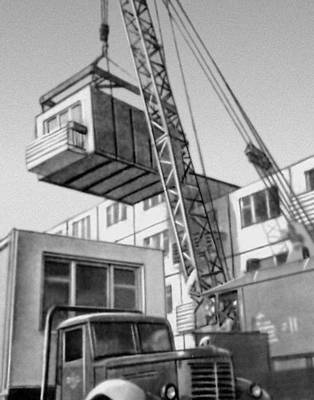

Строительство жилого дома из объемных железобетонных блоков.

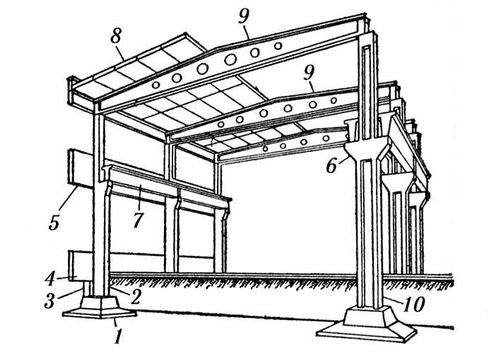

Рис. 1. Схема одноэтажного промышленного здания с железобетонным каркасом: 1 — фундаменты под внутренние колонны; 2 — колонны наружного ряда; 3 — подкладка; 4 — фундаментная балка; 5 — стеновые плиты; 6 — консоли колонн; 7 — подкрановая балка; 8 — плиты покрытия; 9 — балки покрытия; 10 — внутренние колонны.

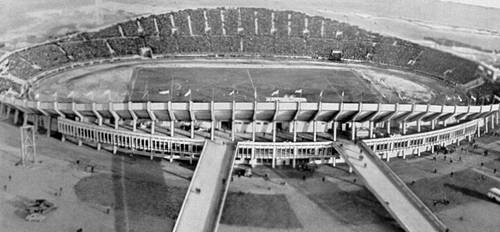

Архитектор В. В. Орехов, инженеры Ю. С. Ярославский, А. И. Гришин, Л. Г. Сизов. Стадион в Красноярске. 1968.

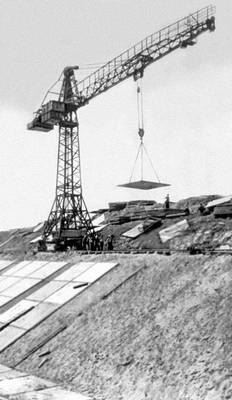

Облицовка судоходного канала железобетонными плитами.

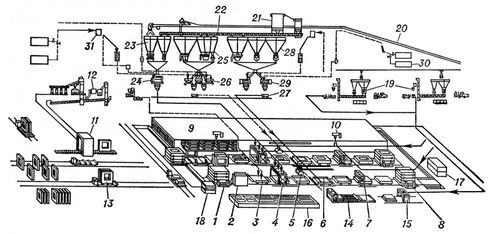

Рис. 3. Технологическая схема конвейерного производства керамзитобетонных стеновых панелей: 1 — распакетировщик; 2 — кантователь; 3 — механизм закрытия бортов и смазки форм; 4 — фактуроукладчик; 5 — бетоноукладчик; 6 — виброплощадка; 7 — раствороукладчик; 8 — пакетировщик; 9 — тоннельная камера твердения; 10 — кран-балка; 11 — камера обработки фактурного слоя готовых панелей; 12 — отделение подготовки песка; 13 — вывозная тележка; 14 — установка для изготовления вентиляционных панелей; 15 — установка для изготовления карнизных блоков; 16 — ямные камеры твердения; 17 — центральный пульт управления; 18 — вспомогательный пульт управления; 19 — отделение подготовки фактуры; 20 — ленточный транспортёр заполнителей; 21 — пневмоосадительная установка для цемента; 22 — винтовой конвейер для цемента; 23 — бункера для компонентов раствора; 24 — растворосмесители; 25 — бункера для компонентов лёгкого бетона; 26 — смесительные роторные бегуны; 27 — самоходная раздаточная вагонетка; 28 — бункера для компонентов тяжёлого бетона; 29 — бетоносмесители принудительного действия; 30 — приготовление добавок к бетону; 31 — баки для воды.

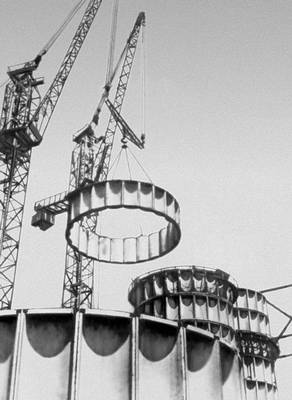

Установка царги из тонкостенных железобетонных панелей-оболочек на строительстве элеватора в г. Сватово.

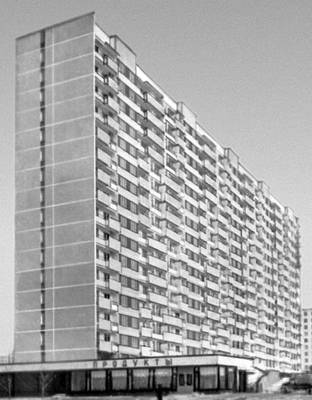

Коллектив московского научно-исследовательского и проектного института типового и экспериментального проектирования (МНИИТЭП). Жилой дом в Москве. 1970.

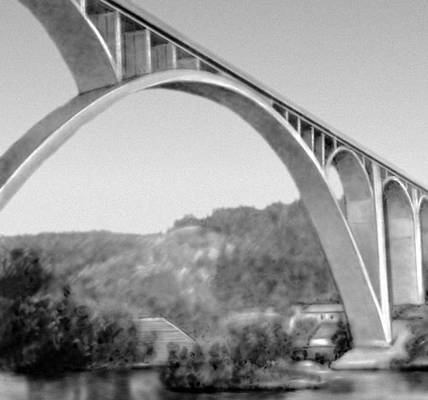

Мост им. Клемента Готвальда через Влтаву. Чехословакия.

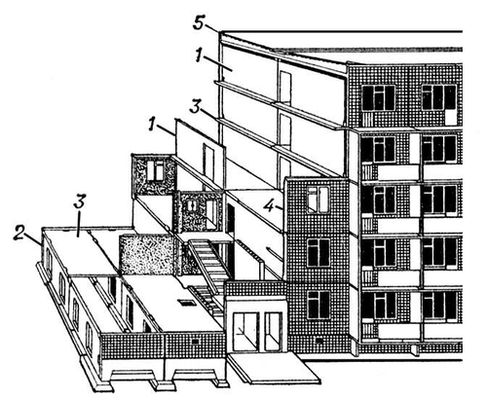

Рис. 6. Схема крупнопанельного жилого здания: 1 — несущая панель поперечной стены; 2 — фундаментный блок; 3 — плита перекрытия; 4 — наружная стеновая панель; 5 — кровельная плита.

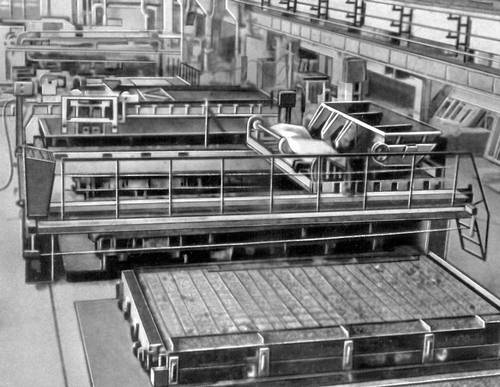

Рис. 4. Общий вид конвейера для изготовления керамзитобетонных панелей.

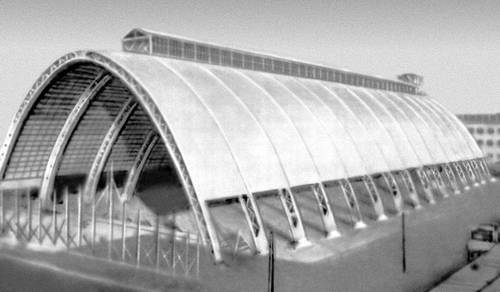

Производственное помещение в Красноярске. 1960-е гг.

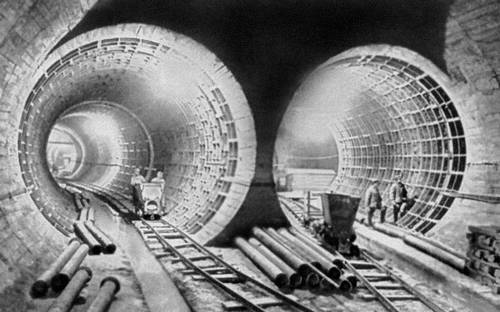

Железобетонные конструкции туннельных сооружений московского метрополитена.

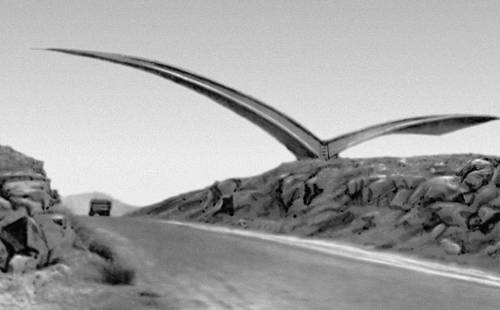

Архитектор О. А. Акопян, инженер Е. А. Григорян, художник В. А. Хачатрян. Монумент при въезде в Ереван. 1961.< image l:href="#"/>

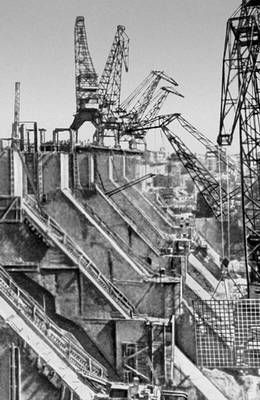

Строительство водосливной железобетонной плотины Воткинской ГЭС.

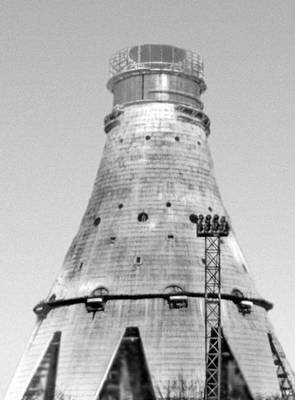

Железобетонная конструкция опорной части башни московского телецентра.

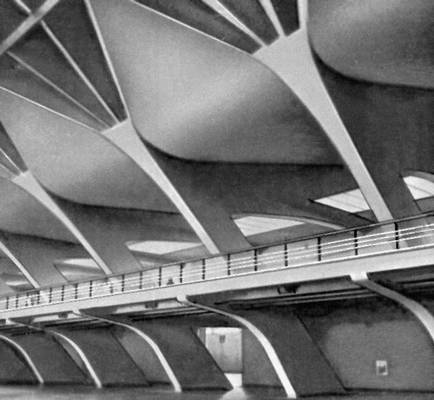

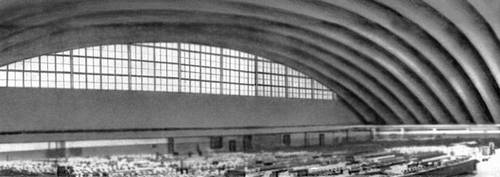

Инженер П. Л. Нерви. Фрагмент главного зала (1948—50) Дворца выставок в Турине.

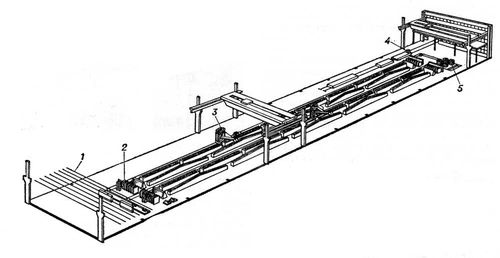

Рис. 5. Технологическая схема стендового производства предварительно напряжённых линейных изделий (стропильных балок): 1 — эстакада для подачи бетона; 2 — гидродомкрат; 3 — бетонораздатчик; 4 — самоходная тележка для вывоза готовых изделий; 5 — бухтодержатель.

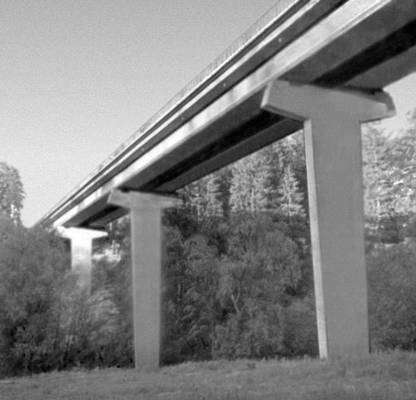

Архитектор В. Р. Рейнфельд, инженеры З. А. Вецвагарс и др. Виадук через овраг р. Лорупе близ г. Сигулда. Латвийская ССР. 1966—68.

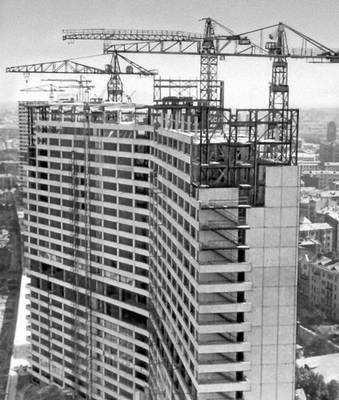

Монтаж крупнопанельных железобетонных конструкций многоэтажного здания на проспекте Калинина в Москве.

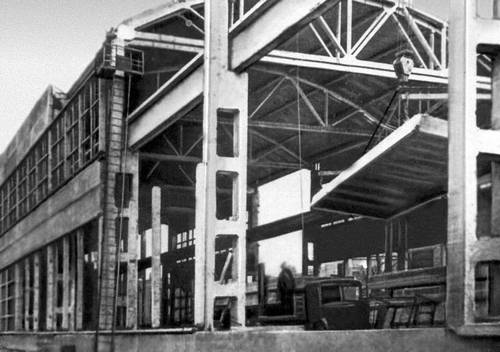

Строительство промышленного здания с применением сборных железобетонных конструкций.

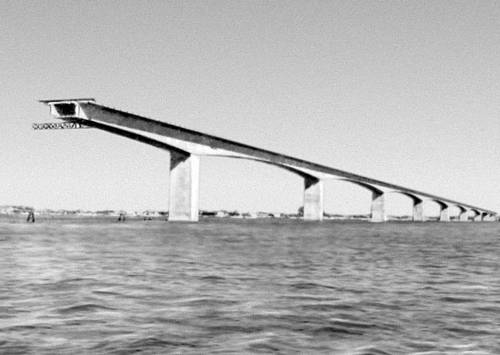

Монтаж пролётного строения железобетонного моста Олерон — Континент (Франция).

Промышленное здание в Казинцбарцике. Венгрия. 1950-е гг.

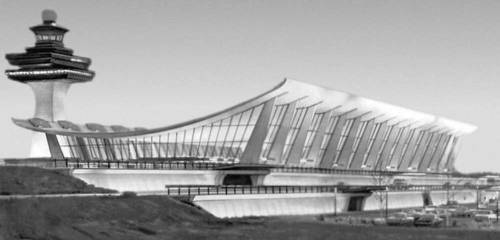

Архитектор Э. Сааринен. Аэровокзал в международном аэропорту им. Даллеса близ Вашингтона. Закончен в 1962.

Рис. 2. Технологическая схема агрегатно-поточного производства панелей покрытий 3 х 6 м с двумя формовочными постами: 1 — мостовой кран; 2 — бетоноукладчик; 3 — виброплощадка; 4 — формоукладчик; 5 — самоходная тележка для вывоза готовых изделий; 6 — тележка-прицеп; 7 — установка для электротермического натяжения стержней; 8 — камеры пропаривания; 9 — стенд для контроля и ремонта изделий; 10 — стенд для сборки утеплённых панелей; 11 — раздаточный бункер; 12 — формы; 13 — сварные арматурные сетки; 14 — площадка складирования готовой продукции.

Железобетонный мост

Железобето'нный мост, мост с железобетонными пролётными строениями и бетонными или железобетонными опорами. Ж. м. могут иметь различные системы: балочную (с разрезными и неразрезными балками), рамную, арочную, комбинированную. Наиболее распространены балочные Ж. м. (рис.). Для перекрытия пролётов от 6 до 18 м обычно применяют пролётные строения плитной конструкции. Пролёты более 12 м перекрывают ребристыми пролётными строениями с главными балками, поддерживающими плиту проезжей части. При пролётах более 40 м балочным пролётным строениям часто придают коробчатое сечение. Арочная система наиболее целесообразна для мостов на прочных грунтах. Пролёты балочных Ж. м. достигают 200 м, арочных — 300 м.
