Бомбардировщики. том II

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.

Бомбардировщик оснащен прицельно-навигационным комплексом (ПрНК), обеспечивающим автоматический полет и боевое применение, включающим ряд систем и датчиков, позволяющих поражать наземные цели вне зависимости от времени суток, региона и метеоусловий.

На самолете установлена сдублированная ИНС, астронавигационная система, система спутниковой навигации, многоканальный цифровой комплекс связи и развитая система РЭП, обеспечивающая обнаружение радиолокационных станций противника в широком диапазоне, постановку активных и пассивных помех.

Навигационно-прицельная BPJIC «Обзор-К», установленная в носовой части фюзеляжа, имеет параболическую антенну и способна обнаруживать крупные морские и наземные радиолокационно контрастные цели на удалении несколько сот километров.

Имеется оптоэлектронный бомбардировочный прицел «Гроза», обеспечивающий бомбометание с высокой точностью в дневных условиях и при низком уровне освещенности. Предполагалось установить на самолет лазерную систему подсветки наземных целей, обеспечивающую применение корректируемых авиационных бомб (КАБ) с больших высот.

В хвостовом конусе размещены многочисленные контейнеры с ИК ловушками и дипольными отражателями.

В крайней задней части фюзеляжа расположен теплопеленгатор, обнаруживающий приближающиеся с задней полусферы ракеты и самолеты противника.

Общее число цифровых процессоров, имеющихся на борту самолета, превышает 100. Рабочее место штурмана оснащено восемью ЦВМ.

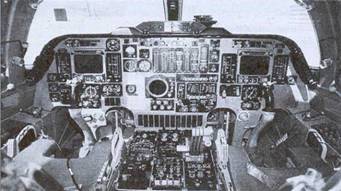

Кабина летчиков оборудована стандартными электромеханическими приборами, в целом аналогичными установленным на бомбардировщике Ту-22МЗ. Однако управление самолетом осуществляется не при помощи традиционного для тяжелых кораблей штурвала, а посредством ручки управления «истребительного» типа (появлению ручки управления самолет Ту-160 во многом обязан командующему ДА В.В. Решетникову, много сделавшему для того, чтобы убедить многочисленных «консерваторов» в пользе ее применения на тяжелом бомбардировщике).

ВООРУЖЕНИЕ Ту-160 располагается в двух крупногабаритных отсеках в фюзеляже и включает широкую номенклатуру управляемых ракет, корректируемых и свободнопадающих бомб, а также других средств поражения как в ядерном, так и в обычном снаряжении, что позволяет использовать самолет практически против всех типов наземных и морских целей.

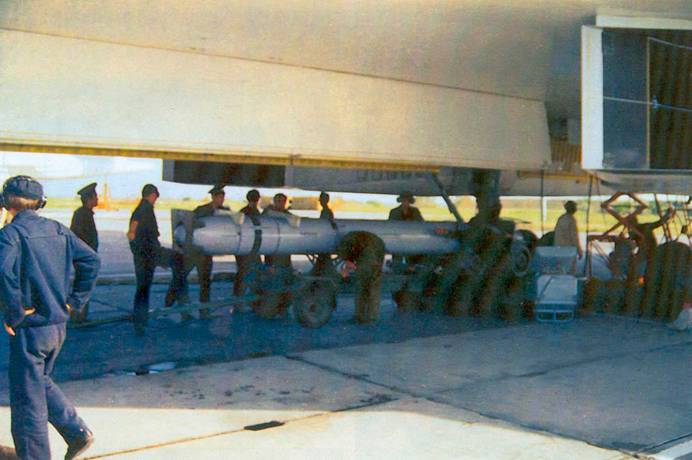

В состав ракетного вооружения может входить до 12 крылатых ракет, созданных в МКБ «Радуга» и размещаемых на двух барабанных ПУ. КР предназначены для поражения стационарных целей с заранее заданными координатами, ввод которых осуществляется в «память» КР перед вылетом бомбардировщика. Противокорабельные варианты КР имеют радиолокационную систему самонаведения.

Для поражения целей на меньшей дальности в состав вооружения может входить аэробаллистическая ракета типа X 15, стратегический вариант которой эквивалентен американской УР SRAM. Кроме того, имеется противокорабельный вариант ракеты с радиолокационной системой самонаведения, работающей в мм- диапазоне. Возможно применение и перспективного ракетного оружия других типов.

Бомбовое вооружение Ту-160 рассматривается как оружие «второй очереди», предназначенное для поражения целей, сохранившихся после первого, ракетного удара бомбардировщика. Оно также размещается в отсеках вооружения и может включать корректируемые бомбы различных типов, в том числе самые мощные отечественные боеприпасы этого класса серии КАБ-1500 калибром 1500 кг. Самолет может оснащаться также свободнопада- ющими бомбами различного калибра (в том числе и ядерными), разовыми бомбовыми кассетами, морскими минами и другим вооружением.

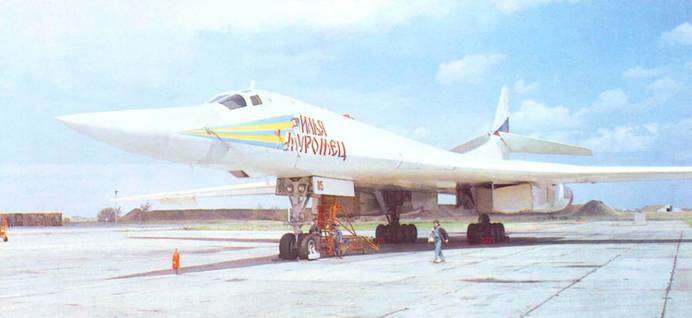

ХАРАКТЕРИСТИКИ САМОЛЕТА ТУ-160

РАЗМЕРЫ. Размах крыла 55,7/35,6 м; длина самолета 54,1 м; высота 13,1 м; угол стреловидности крыла 20/65°; площадь крыла 232 м2 .

ДВИГАТЕЛИ. ТРДДФ НК-32 (4 х 215,7 кН/4 х 25 000 кгс.)

МАССЫ, кг: Максимальная взлетная: при взлете с внеклассного аэродрома 275 000, при взлете с аэрордрома 1-го класса 185 000; пустого самолета 110 000; топлива 171 100, максимальная допустимая полезной нагрузки 45 000.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость на большой высоте 2200 км/ч; посадочная скорость (при посадочной массе 140 000 – 155 000 кг) 260-300 км/ч; практический потолок 15 000 м; максимальная (техническая) дальность 13 950 км; практическая дальность полета (Мкр.=0,77; 5% резерв топлива, шесть КР, выпущенных на половине маршрута) 12 300 км; продолжительность полета 15 ч; максимальная скороподъемность 60 – 70 м/с; длина разбега (при максимальной взлетной массе) 2000 м; длина пробега 1600 м; максимальная эксплуатационная перегрузка 2,5.

ВЕЛИКОБРИТАНИЯ ХЭНДЛИ ПЕЙДЖ «ВИКТОР»

Бомбардировщик

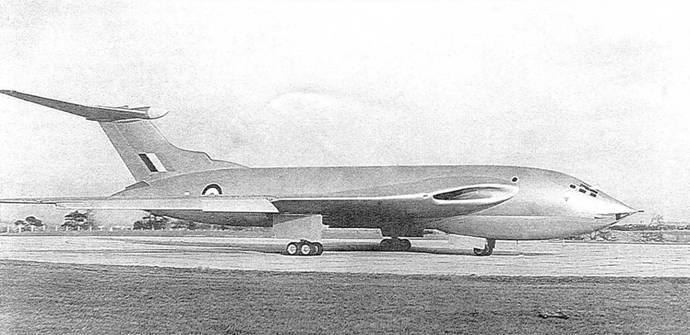

Бомбардировщик «Виктор»

Работы по созданию этой выдающейся машины, благородные формы которой вполне гармонировали с ее гордым именем «Виктор» («Победитель»), начались на фирме «Хэндли Пейдж» еще в конце второй мировой войны, когда с министерством снабжения Великобритании, ведавшим размещением военных заказов, был заключен контракт на исследования проекта тяжелого бомбардировщика, предназначенного для замены самолета Авро «Линкольн». Через несколько недель после окончания войны в Европе сэр Фредерик Хэндли Пейдж (глава фирмы) и его ведущие специалисты – Р.С. Стаффорд, Ф. Рэдклиф и Г. Ли пришли к окончательному выводу, что перспективный тяжелый бомбардировщик должен быть только реактивным. О революционности такого вывода свидетельствует тот факт, что в США и России до начала 1951) х годов, помимо работ над реактивными самолетами, продолжалось совершенствование и бомбардировщиков с поршневыми силовыми установками.

Определилось два возможных варианта нового самолета – четырехдвигательный бомбардировщик со взлетной массой 100 000 фунтов (45 400 кг) и более легкая двухдвигательная машина массой 60 000 фунтов (27 240 кг). В конструкции самолетов предполагалось заложить последние достижения английской аэродинамической науки. В частности, по предложению Ф. Хэндли Пейджа, еще до получения германских трофейных материалов, было решено проектировать бомбардировщик со стреловидным крылом (угол стреловидности по передней кромке 40 45°) с вертикальными шайбами на концах и небольшим ПГО в носовой части, служащим для балансировки самолета (значительный опыт в работе по созданию самолета нетрадиционной схемы был приобретен фирмой в ходе разработки экспериментального поршневого самолета Хэндли Пейдж Н.Р.75, совершившего первый полет 24 августа 1943 г.).

Схема самолета «Виктор»

Самолет «Виктор» с ракетой «Блю Стилл» в полете

В конце 1945 г. фирмой были получены немецкие трофейные материалы по стреловидному крылу, что значительно ускорило работу над проектом. Кроме того, немцы, существенно продвинувшиеся в области сверхзвуковой аэродинамики, в значительной степени «открыли глаза» аэродинамикам фирмы на роль волнового сопротивления, «третьего вида сопротивления», как назвал его ведущий аэродинамик «Хэндли Пейдж», Р.С. Стаффорд. При проектировании самолета его создатели постарались не допустить возникновения на планере участков с местными сверхзвуковыми скоростями.

Носовая часть самолета «Виктор»

Заправщик «Виктор» ВМК.2

В феврале 1946 г. создание эскизного проекта бомбардировщика, получившего обозначение Н.Р.80, было завершено. В окончательном виде он имел четыре ТРД «Эвон» (или близкого ему типа), «вписанных» в контур крыла, взлетную массу 90 000 фунтов (40 850 кг), максимальную расчетную дальность 5000 миль (8045 км) и скорость 520 узлов (963 км/ч). На концах крыла, имеющего размах 37,2 м, располагались вертикальные шайбы с рулями поворота. Стреловидное горизонтальное оперение размещалось на небольшом киле в хвостовой части самолета. Носовая часть относительно короткого фюзеляжа не имела выступающего фонаря (как и на бомбардировщике Боинг В-29).
