В отличие от процесса нормализации денормализация не может быть представлена в виде четко сформулированных правил. К сожалению, в каждом конкретном случае приходится искать конкретные решения, которые используют специфику ИС и предметной области и не могут быть тиражированы.

Примером денормализации могут служить производные атрибуты, которые являются нарушением первой нормальной формы (см. 2.2.2). Другой пример денормализации приведен на рис. 2.54.

Рис. 2.54. Пример денормализации

Слева данные находятся в третьей нормальной форме, но для получения из БД информации о сотруднике, включая его оклад, приходится обращаться к таблицам Должность и Сотрудник. Если в таблицу Сотрудник добавить колонку Оклад (рис. 2.54, справа), то тогда при выборке информации о сотруднике достаточно обратиться только к таблице Сотрудник (исключается объединение). При этом нарушается третья нормальная форма и возникают аномалии, в том числе аномалии при обновлении (если оклад соответствующих должности меняется, необходимо менять несколько записей по числу сотрудников на одной должности). Для решения проблемы можно делать выборку только из таблицы Сотрудник, а обновлять значение оклада только в таблице Должность. Но при этом возникает противоречие между старым значением оклада, хранящимся в таблице Сотрудник, и новыми данными, хранящимися в таблице Должность. Чтобы избежать противоречия, можно создать утилиту (процедуру сервера), которая будет запускаться во время минимальной загрузки сервера, например ночью, и выравнивать значения колонок. Если при выборке должности всегда необходимо самое свежее значение, то такое решение неприемлемо. Если задача позволяет подождать до начала следующего дня после редактирования справочника Должность, то такое решение вполне допустимо.

Заметим, что приведенный пример следует воспринимать исключительно как иллюстрацию, а не как руководство к действию.

Еще один пример денормализации данных будет рассмотрен в подразделе 2.2.8, посвященном проектированию хранилищ данных.

Поддержка денормализации в ERwin. Денормализация, как правило, проводится на уровне физической модели. ERwin позволяет сохранить на уровне логической модели нормализованную структуру, при этом построить на уровне, физической модели структуру (возможно, денормализован-ную), которая обеспечивает лучшую производительность, используя особенности конкретной СУБД и бизнес-правил предметной области.

ERwin имеет следующую функциональность для поддержки денормализации:

Сущности, атрибуты, ключи и домены можно создавать только на уровне логической модели, включив в соответствующих редакторах опцию Logical Only (см., например, рис. 2.10 и 2.15). Такие объекты не будут отображаться на уровне физической модели и не будут создаваться при генерации БД.

Таблицы, колонки, домены и индексы можно создавать только на уровне физической модели (опция Physical Only, см. 2.3). Например, на уровне только физической модели может быть создана колонка Оклад таблицы Сотрудник, см. рис. 2.54.

При автоматическом разрешении связи многие-ко-многим (см. 2.2.3) в физической модели создается новая таблица и структура данных может быть дополнена только на уровне физической модели.

2.2.7. Домены

Домен можно определить как совокупность значений, из которых берутся значения атрибутов. Каждый атрибут может быть определен только на одном домене, но на каждом домене может быть определено множество атрибутов. В понятие домена входит не только тип данных, но и область значений данных. Например, можно определить домен "Возраст" как положительное целое число и определить атрибут Возраст сотрудника как принадлежащий этому домену.

В ERwin домен может быть определен только один раз и использоваться как в логической, так и в физической модели.

Домены позволяют облегчить работу с данными как разработчикам на этапе проектирования, так и администраторам БД на этапе эксплуатации системы. На логическом уровне домены можно описать без конкретных физических свойств. На физическом уровне они автоматически получают специфические свойства, которые можно изменить вручную. Так, домен "Возраст" может иметь на логическом уровне тип Number, на физическом уровне колонкам домена будет присвоен тип INTEGER.

Для создания домена в логической модели служит диалог Domain Dictionary Editor, (рис. 2.55). Его можно вызвать из меню Edit/Domain Dictionary по кнопке, расположенной в верхней левой части закладки General диалога Attribute Editor (см. рис. 2.14). Для создания нового домена в диалоге Domain Dictionary Editor следует:

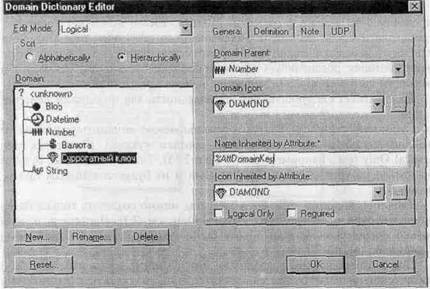

Рис. 2.55. Диалог Domain Dictionary Editor

щелкнуть по кнопке New. Появляется диалог New Domain (рис. 2.56);

выбрать родительский домен из списка Domain Parent. Новый домен можно создать на основе уже созданного пользователем домена либо на основе изначально существующего. По умолчанию ERwin имеет четыре предопределенных домена (String, Number, Blob, Datetime). Новый домен наследует все свойства родительского домена. Эти свойства в дальнейшем можно переопределить;

набрать имя домена в поле Logical Name. Можно также указать имя домена на физическом уровне в поле Physical Name. Если физическое имя не указано, по умолчанию оно принимает значение логического имени;

щелкнуть по кнопке ОК.

В диалоге Domain Dictionary Editor можно связать домен и иконкой, с которой он будет отображаться в списке доменов (Domain Icon), и иконкой, с которой атрибут, определенный на домене, будет отображаться в модели (Icon Inherited by Attribite).

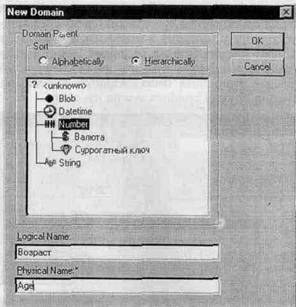

Рис. 2.56. Диалог New Domain

Каждый домен может быть описан в закладке Definition, снабжен комментарием в закладке Note или свойством, определенным пользователем в закладке UDP.

Рис. 2.57. Создание нового атрибута с помощью диалога Independent Attribute Browser

ERwin имеет специальный инструмент, который значительно облегчает создание новых атрибутов в модели, используя описание доменов, -Independent Attribute Browser. Этот диалог вызывается (и скрывается) по горячему ключу CTRL+B. С его помощью можно выбрать в списке домен и по методу drag&drop перенести его в какую-либо сущность. В ней будет создан новый атрибут с именем, которое следует задать в окне Name Inherited by Attribite диалога Domain Dictionary Editor. Если значение поля не задано, по умолчанию принимается имя домена. На рис. 2.57 для домена "Возраст" значение этого поля было "Атрибут Возраст". В дальнейшем в случае необходимости имя атрибута .можно изменить.

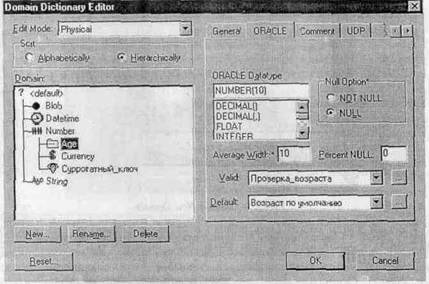

Рис. 2.58. Диалог Domain Dictionary Editor на физическом уровне

На физическом уровне диалог Domain Dictionary Editor позволяет редактировать физические свойства домена. На рис. 2.58 показана закладка ORACLE. Имя этой закладки зависит от выбранного сервера БД. На ней можно задать конкретный тип данных, соответствующих домену, правила присвоения NULL-значений, правила валидации (правила проверки допустимых значений) и задания значения по умолчанию. Правила валидации и значения по умолчанию должны быть предварительно описаны и именованы так, как это описано в 2.3.4 (на рис. 2.58 для домена "Возраст" заданы соответственно правило валидации "Проверка_возраста" и значение по умолчанию "Возраст по умолчанию"). Для вызова диалогов редактирования правил валидации и значений по умолчанию служат кнопки “…” справа от соответствующего списка выбора (Valid и Default).
