Танки ИС-2 поступали на вооружение отдельных тяжелых танковых полков, которым уже при формировании присваивалось наименование «гвардейский». В начале 1945 года были сформированы несколько отдельных гвардейских тяжелых танковых бригад включавших по три тяжелых танковых полка каждая.

На базе танков ИС серийно строились САУ ИСУ-152, ИСУ-122 и ИСУ-122С, а также создан ряд опытных образцов САУ с орудиями калибров 122, 130 и 152 мм (объекты 243, 247, 251 и др.).

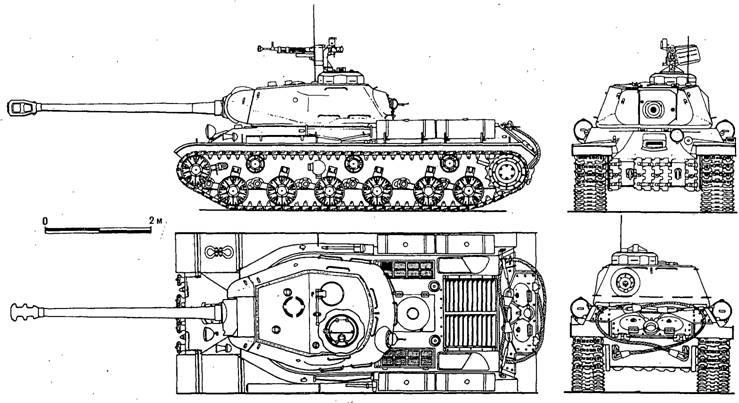

ИС-2

Тактико-технические характеристики танка ИС-2 образца 1944 года

БОЕВАЯ МАССА, т; 46.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина -9830, ширина -3070. высота — 2730. клиренс-420.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм; 3 пулемета ДТ калибра 7,62 мм; 1 пулемет ДШК калибра 12,7 мм (не на всех танках). БОЕКОМПЛЕКТ: 122-мм выстрелов- 28; 12.7-мм патронов — 300; 7.62-мм патронов — 2331.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17. перископический прицел ПТ-3-17 (на танках первых выпусков).

БРОНИРОВАНИЕ, мм; лоб — 120, борт — 90, корма -60. крыша, днище — 20–30, башня-160-90.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый V- образный дизель жидкостного охлаждения; рабочий объем 38 880 куб. см; мощность максимальная 520 л.с. (382,5 кВт) при 2000 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота. бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска опорных катков — индивидуальная торсионная; в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм,

СКОРОСТЬ, макс., км/ч; 37.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град.
– 36; ширина рва, м -2,5, высота стенки, м -1, глубина брода, м — 1.3.

СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10 РК. танковое переговорное устройство ТПУ-4-бисФ.

Танк ИС-3

Тяжелый танк ИС-3 (объект 703) был разработан в 1944–1945 годах на Опытном заводе № 100 в Челябинске. Ведущий конструктор машины — М.Ф.Балжи. Серийное производство началось в мае 1945 года, в течение которого было выпущено 1170 боевых машин.

Корпус танка сваривался из катаных броневых листов. Лобовые листы корпуса устанавливались с двойным наклоном под большим углом к вертикали. Механик-водитель размещался впереди по оси машины. За его сиденьем, в днище, находился запасной люк. Башня — литая, приплюснутой сферической формы. В крыше башни имелся большой овальный люк, закрываемый двумя крышками. В правой крышке закреплялся смотровой прибор заряжающего — МК-4, в левой располагался командирский люк наблюдения, закрытый круглой вращающейся крышкой, в которой находился смотровой прибор командира ТПК-1.

Механизм поворота башни — планетарный, с ручным и электрическим бесступенчатым приводами. Электропривод был оборудован системой командирского управления, командир мог, удерживая цель в поле зрения своего смотрового прибора, нажать на кнопку, установленную на приборе, и повернуть башню в заданном направлении по кратчайшему пути. При совпадении линии визирования с осью канала ствола башня останавливалась.

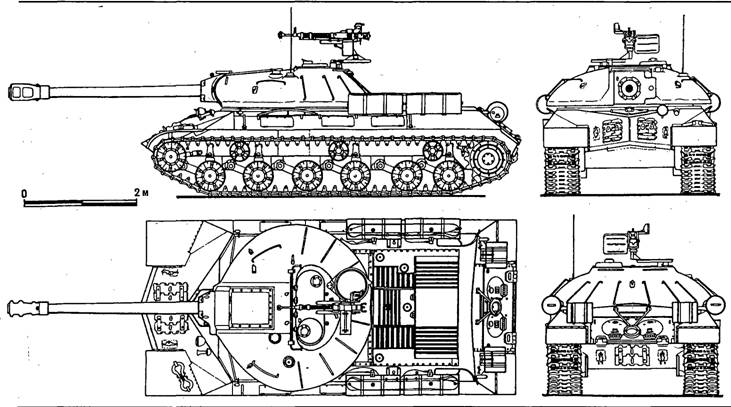

ИС-3

При разработке проекта танка ИС-3 были учтены выводы комиссии, которая исследовала во фронтовых условиях боевые повреждения танков в ходе Курской битвы. Обращало на себя внимание массовое поражение лобовых элементов корпуса и башни. Поэтому решили проработать на базе танка ИС-2 новую конструкцию башни и корпуса для создания обтекаемой формы и резко дифференцировать броневую защиту. По башне эту работу осуществлял конструктор Крученых, а по корпусу — конструктор Малинин. При этом следует отметить, что прототип танка ИС-3 имел прямой наклонный лобовой лист, как у Т-34.

Однако при проектировании ИС-3 был допущен целый ряд конструктивных просчетов и ошибок. Поэтому уже в 1946 году создали комиссию по анализу дефектов этого танка, к которым относились выход из строя двигателя, коробки передач, элементов бронекорпуса в районе моторно-трансмиссионного отделения и др. С учетом этих недостатков все танки ИС-3 были подвергнуты модернизации и переделкам по программе УКН (устранение конструктивных недостатков), однако так и не были доведены до необходимого уровня требований эксплуатации. В середине 1946 года танк сняли с производства.

Танки ИС-3 вопреки расхожему мнению не применялись в боевых действиях второй мировой войны. 7 сентября 1945 года один танковый полк, вооруженный этими боевыми машинами, принял участие в параде частей Красной Армии в Берлине в честь победы над Японией и произвел сильное впечатление на наших западных союзников.

Тактико-технические характеристики танка ИС-3 образца 1945 года

БОЕВАЯ МАССА, т: 45,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм; длина -9850, ширина -3200, высота — 2440, клиренс — 435.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 7,62 мм; 1 пулемет ДШК калибра 12,7 мм; 1 пулемет ДТМ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 122-мм выстрелов- 28, 12.7-мм патронов — 945, 7,62-мм патронов-1000.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ; телескопический шарнирный прицел ТШ-17.

БРОНИРОВАНИЕ, мм: лоб — 120, борт — 90, корма — 60, крыша, днище — 20, башня — 230 — 75.

ДВИГАТЕЛЬ; В-11, 12-цилиндровый, четырехтактный. V-образный жидкостного охлаждения; рабочий объем 38 880 куб. см; мощность макс. 520 л.с. (382,5 кВт) при 2200 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска опорных катков — индивидуальная торсионная; в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм.

СКОРОСТЬ макс., км/ч: 40.

ЗАПАС ХОДА, км: 190.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. — 32, ширина рва. м -2,5, высота стенки, м — 1, глубина брода, м — 1,1.

СРЕДСТВА СВЯЗИ: радиостанция 11- РК. танковое переговорное устройство ТПУ-4-бисФ.

Организация танковых войск Красной Армии

Накануне Великой Отечественной войны автобронетанковые войска Красной Армии (следует отметить, что наименование этого рода войск несколько раз менялось: перед войной они назывались «автобронетанковые», а с конца 1942 года — «бронетанковые и механизированные войска») состояли из механизированных корпусов, нескольких танковых дивизий и танковых полков, входивших в кавалерийские дивизии. Имевшиеся до середины 1940 года войсковые танковые части и подразделения и части Резерва Главного Командования (РГК) при формировании механизированных корпусов были направлены на их укомплектование.
