Бронемашины Сталина, 1925-1945

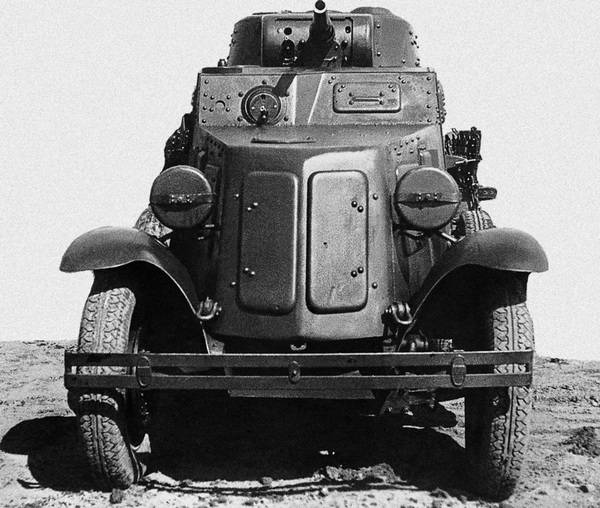

^{Бронеавтомобиль БА-10А выпуска 1938 — первой половины 1939 годов, вид спереди. Фары закрыты броневыми крышками (АСКМ).}

Корпус БА-10, аналогичный по конструкции корпусу БА-6м, изготавливался из 3–10-мм броневых листов, сваренных между собой. Детали корпуса и внутреннего оборудования, не связанные сварными швами, крепились при помощи пулестойких заклепок и болтов. Крепление броневого корпуса к раме шасси осуществлялось при помощи 6 основных кронштейнов и двух вспомогательных, причем на последние устанавливались вращающиеся запасные колеса. В отличие от БА-6м, люки и двери БА-10 устанавливались на внутренних секторных петлях и имели отбортовки для защиты от попадания внутрь корпуса свинцовых брызг при обстреле. Боковые лючки для доступа к двигателю могли открываться вверх на 180 градусов, а двери для посадки экипажа — вперед до 75 градусов. В дверях имелось по одному смотровому лючку откидывавшемуся вверх на 90 градусов. В этом положении лючки удерживались пружинными стопорами, а в закрытом запирались защелкой. В боевой обстановке наблюдение велось через смотровую щель шириной 3 мм с броневой заслонкой. По периметру лючка приваривался стальной «воротник» для защиты от свинцовых брызг. Над входными дверями крепились специальные козырьки для предотвращения попадания дождевой воды в корпус. Для улучшения охлаждения при закрытых жалюзи в верхнем откидном листе над двигателем имелся лючок на двух секторных петлях, который поднимался вверх водителем.

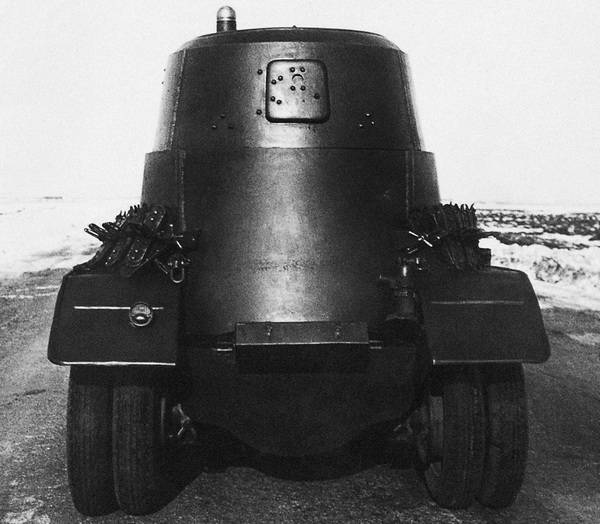

^{Бронеавтомобиль БА-10А выпуска 1938 — первой половины 1939 годов, вид сзади. Виден ящик ЗИП на кормовом листе корпуса (АСКМ).}

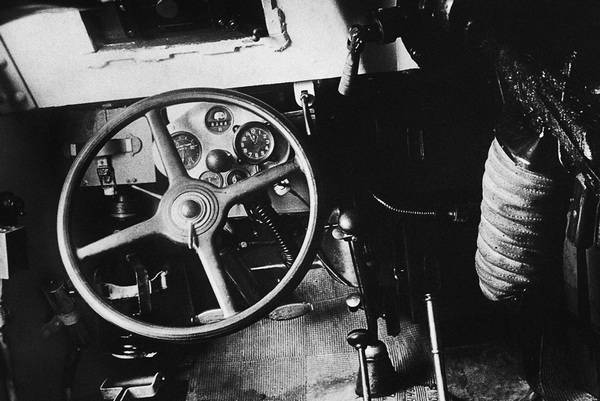

^{Место водителя БА-10А: щиток с контрольными приборами и ящик с сухими анодными батареями для радиостанции (АСКМ).}

В лобовом листе корпуса перед местом водителя находился смотровой лючок, аналогичный по конструкции лючкам в дверях. В правой части лобовой лист имел выштамповку для установки пулемета, позволившую вынести его вперед и обеспечить нормальные условия для ведения огня.

Нижний кормовой броневой лист устанавливался на петлях, что позволяло БА-10 преодолевать препятствия и обеспечивало свободный доступ к заднему мосту.

Стандартный «газовский» бензобак заменялся двумя емкостью 59 литров (43,5 кг) каждый, которые крепились к крыше корпуса за местами водителя и пулеметчика. Заправочные горловины снаружи закрывались броневыми крышками.

Башня БА-10 полностью заимствовалась от БА-6м. Ее вращение осуществлялось вручную, для фиксирования в походном положении имелся стопор.

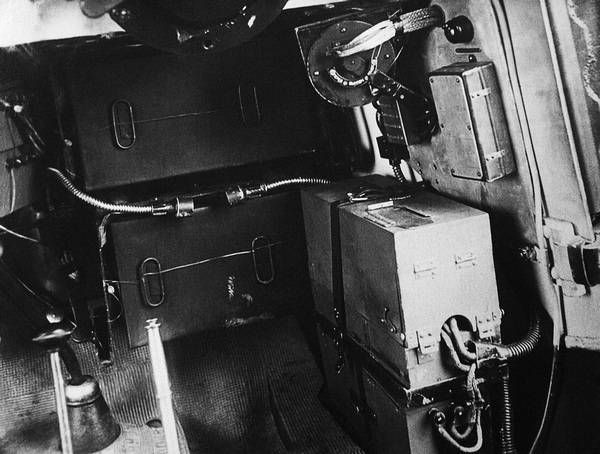

^{Место стрелка-радиста БА-10А: виден приемник и передатчик радиостанции 71-ТК-1 (АСКМ).}

Вооружение БА-10 состояло из 45-мм танковой пушки образца 1934 года, спаренной с пулеметом ДТ в маске башни и второго пулемета, установленного справа от водителя.

49 снарядов размещались: 30 штук в «веерной» укладке в задней части корпуса, по 7 в вертикальных стеллажах справа и слева от него и 5 в ящике в корме слева. Пулеметные патроны — 33 диска или 2079 штук — располагались вдоль бортов по 14 справа и слева и 5 в башне.

В боевом отделения укладывались: ящик ЗИП пушки на полу сзади, ящик ЗИП пулеметов на полу справа, химическое, подрывное имущество, продовольственный запас «НЗ» в сумках в задней части корпуса. Ракетница в кобуре и патронташ с патронами крепились в башне на спинке сиденья командира.

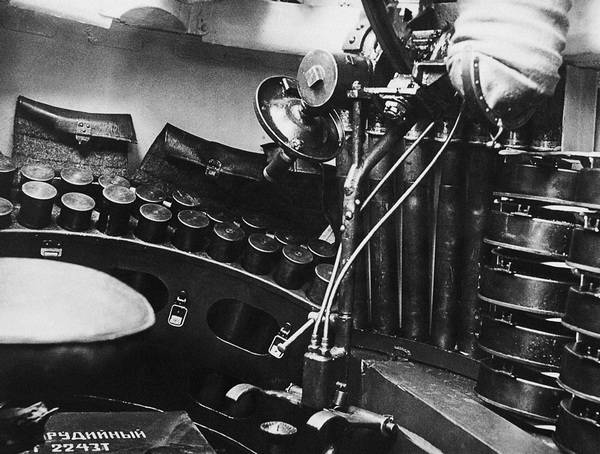

^{Боевое отделение БА-10А: «веерная» боеукладка на 30 снарядов, стойка на 7 снарядов и стеллажи пулеметных дисков (АСКМ).}

Кроме того, БА-10 комплектовался шанцевым и автомобильным инструментом, размещенным следующим образом: топор на перегородке в моторном отделении, лопата с внешней стороны корпуса над левой входной дверью, лом и два запасных звена цепей «Оверолл» на левом заднем крыле, ведро в ящике на правом заднем крыле, пила между кормовым листом и «веерной» укладкой, буксирный трос в ящике на левом заднем крыле. Часть инструмента — набор мелких ключей, дверной ключ, отвертка, плоскогубцы — находилась в инструментальной сумке, укрепленной между сиденьями водителя и радиста, а остальной инструмент, свечи и лампочки — в инструментальном ящике, закрепленном снаружи на корме корпуса. Заводная рукоятка размещалась на полу слева от водителя, здесь же находился тетрохлорный огнетушитель. Домкрат крепился на кронштейне сзади справа с внешней стороны корпуса, а натяжное приспособление для «Оверолл» — на правом заднем крыле. Медицинская аптечка находилась в башне на спинке сиденья наводчика, запасные стекла «Триплекс» крепились к полу на специальном кронштейне рядом с «веерной» боеукладкой.

Внутреннее освещение БА-10 состояло из двух потолочных плафонов — в отделении управления и в башне, лампочки подсветки прицела и переносной лампочки.

Все контрольные приборы водителя — спидометр, амперметр, замок зажигания, аэротермометр, часы, электрическая лампочка и кнопка тяги воздушной заслонки — находились на одном щитке, закрепленном на рулевой колонке.

В отличие от предыдущих образцов, опытный экземпляр БА-10 оснащался радиостанцией 71-ТК-1 «Шакал», размещенной в передней части машины, рядом со стрелком-радистом. Приемник и передатчик устанавливались один над другим на кронштейнах с правой стороны корпуса. Здесь же к боковой стенке крепился тремя пулестойкими болтами щиток с главным переключателем и лампочкой освещения рации. К щитку подводились два шланга с проводами питания передатчика и умформера. Под умформером на полу находились два аккумулятора (действующий и запасной) для накала радиоламп приемника. В крыше над радистом в броневом колпаке крепился подпружиненный антенный ввод. Под ним в полу имелось отверстие для удобства сборки и установки штыревой антенны изнутри машины. Справа от сиденья радиста находился люк для доступа к находящемуся под полом ящику с фетровой обивкой, в котором укладывались микрофоны и телефоны. За спинками сидений водителя и радиста имелись сумки для крышек приемника и передатчика, снимаемых перед началом работы, и бланков радиограмм. За щитком контрольных приборов крепились ремнями к крыше два ящика с анодными сухими батареями — действующий и запасной. Два комплекта штыревых антенн размещались за сиденьем радиста и крепились к правому борту специальными защелками.

^{Бронеавтомобиль БА-10М выпуска 1940 года.}

Кроме вышеперечисленного, к бронеавтомобилю прилагался дополнительный комплект внутреннего оборудования — второй ящик ЗИП для пулеметов, ящик с радиолампами и ящик ЗИП для ТОПа, хранение которых предусматривалось на базе.

Планом работ предусматривалось изготовление в 1937 году 60 бронемашин БА-10, однако сделать этого не удалось. В докладе о выполнении заказа АБТУ промышленностью, датированном 1 октября 1937 года, по этому поводу говорилось следующее: «По Ижорскому заводу. Задание за 9 месяцев выполнено на 45,5 %, что составляет 37,5 % годового плана. Весь недодел падает на новые образцы машин БА-9, БА-10 и ПБ-7 и является следствием недостаточного внимания Ижорского завода к производству бронеавтомобилей. Несмотря на задел броневых деталей по БА-10 на 60 корпусов на 1 октября собрано только 8 корпусов и 3 башни. Эталонный образец БА-10 еще не предъявлен приемке».

Основной причиной задержки серийного выпуска БА-10 являлось внесение большого количества мелких изменений в конструкцию броневика и разработка технологической документации для его производства. В результате этого изготовление новой броневой машины началось только в январе 1938 года, но уже под обозначением БА-10А. При этом годовой план предусматривал изготовление 900 броневых автомобилей.

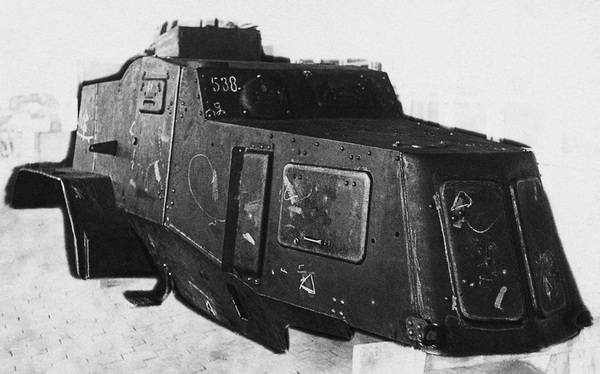

^{Бронекорпус БА-10А после сварки. Ижорский завод, 1938 год. Сборка корпусов велась на специальных деревянных козлах (АСКМ).}

Производство бронемашин на Ижорском заводе к этому времени было сосредоточено главным образом в двух цехах: № 7 и 8. Цех № 8 осуществлял закалку и штамповку бронелистов и изготовление бронекорпусов с башнями, а цех № 7 являлся сборочным — здесь вносились изменения в шасси ГАЗ-ААА и велась окончательная сборка бронеавтомобилей.

Серийные БА-10А начали выходить из ворот Ижорского завода с начала 1938 года: 12 машин в январе, 14 в феврале, 22 в марте.

В марте 1938 года один серийный броневик БА-10А направили на НИБТ полигон для испытаний, в ходе которых машина прошла около 6000 км. В ходе этих пробегов выяснилось:

«1. Передняя ось, усиленная накладками, слаба.

2. Нормальный демультипликатор является слабым агрегатом в трансмиссии бронеавтомобиля.

3. Резина „ГК“ при движении броневика выходит из строя в зимних условиях через 1000–1100 км.

4. Бензобаки размещены так, что они мешают свободно сообщаться с боевым отделением водителю и такое размещение не дает гарантии в случае пожара внутри машины от взрыва. Необходимо бензобаки из машины удалить, размещая на задних грязевых крыльях или сзади бронеавтомобиля, защищая бак броней от пулевых попаданий.

5. Обзорность через смотровые щели низка. При пользовании ими в течение 5–10 минут при скорости 25–30 км/ч сильно утомляется зрение.

6. Запоры дверец необходимо сделать более удобными.

7. Высота отделения управления позволяет свободно размещаться только водителю и радисту среднего роста до 170 см, у водителей выше среднего роста порядка 175 см голова при прямой посадке на сиденье подходит почти к самому потолку. Поэтому возможны ушибы головы при тряске бронеавтомобиля.

8. Сиденья водителя и радиста жестки и не дают возможности правильной и удобной посадки. У водителей после длительных пробегов появляются боль в ягодичной области и задних поверхностях бедер.
