Броненосцы Японии. Часть 1. “Фусо”, “Чен-Иен”, “Фудзи”, “Ясима”, “Сикисима”, “Хацусе”, “Асахи” и “Микаса” (1875-1922 гг.)

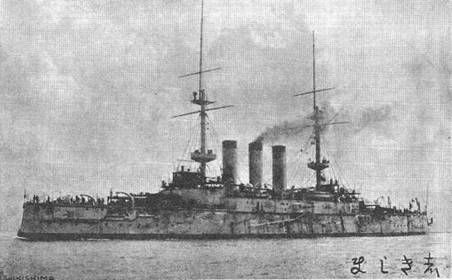

Броненосец "Сикисима ” перед (вверху) и во время войны с Россией

Корабль первым из броненосцев в японском флоте оснастили 25 водотрубными котлами Бельвиля двух типов, каждый из которых имел в своем составе 7 или 8 элементов, с общей нагревательной поверхностью 3520 м^2 . Диаметр трубок – 45 мм. Каждый котёл снабжался экономизатором, имевшим в своём составе трубки диаметром 70 мм с соединительными коробками на концах. Благодаря этим устройствам вода перед поступлением в котёл нагревалась до 260° С. Площадь колосниковых решеток составляла 106 м^2 , котлы изготавливались однотопочными с рабочим давлением пара в них 18,98 кгс/см^2 . В машинах давление падало до 14,76 кгс/см^2 . Для обеспечения нормальной работы новых котлов броненосец получил три трубы круглой в плане формы. Индикаторная мощность машин составляла 14850 л. с., при которых корабль развивал 18-узловую скорость, а при мощности в 14667 л. с. его скорость составила 18,75 уз (по другим данным- 19,03).

Рулевой привод состоял из двух аппаратов типа Кэмерон (Cameron) с автоматическим регулированием, причём рулевых машинок устанавливалось две, каждая в отдельном водонепроницаемом помещении, как это стало принято в то время в английском флоте. Рулевых станций, с которых имелась возможность управлять рулём – 5. Каждая из них снабжалась гидавлическим телемотором. В качестве рабочей жидкости использовалась вода.

Броненосец оснащался двумя мачтами т. н. обыкновенного английского типа, то есть сравнительно малого диаметра, на каждой из которых имелось по два марса: нижний боевой, расположенный на небольшой высоте, предназначенный для размещения малокалиберной артиллерии, и верхний, предназначенный только для установки прожекторов (боевых фонарей). “Сикисима’ имел 11 шлюпок, два паровых катера и барказ с приспособлениями для уничтожения минных заграждений, две миноноски английского адмиралтейского типа длиною17,1 м. Миноноски имели водотрубные котлы системы завода “Теймз Айрон Уоркс”, а вооружение каждой состояло из носового торпедного аппарата и 47-мм (2,5 фн) орудия Гочкиса, устанавливаемого на форштевне.

Первоначально “Сикисима” предназначался для исполнения роли флагманского корабля и экипаж планировался состоящим из 741 чел., считая флагмана и 38 офицеров. По другим данным, его экипаж сначала состоял из 35 офицеров и 637 (или 652) прочих чинов. Позднее он состоял из 830 чел. (по другим данным – 836), в состав которых входили 52 офицера и кондуктора. [6, 33,55-58]

Во время русско-японской войны 1904-1905 гг. “Сикисима” под командованием капитана S ранга X. Терагаки входил в первый боевой отряд первой эскадры (в его 2-ю бригаду вместе с погибшими позднее “Хацусе” и “Ясима”), участвовал в обстрелах и блокаде Порт-Артура, буксировке подорвавшегося на мине “Ясима”, сражениях в Жёлтом море и при Цусиме.

Данные о повреждениях и потерях броненосца при Цусиме несколько разноречивы. По одним, “Сикисима” получил пять попаданий снарядов калибром от 152 до 305-мм и потерял 37 человек.[16] По другим, корабль поразили 11 снарядов: один – 305-, один – 254-, три – 152-, четыре 75-мм и несколько неустановленного калибра. Ранено 20 (некоторые скончались от ран), убито – 6 человек. 305-мм снаряд, попавший в интервале времени от 14 ч 42 мин до 15 ч в каземат 152-мм орудия № 6, взорвался в офицерском отделении. Взрывом повреждена часть брони, выведен из строя элеватор. “В 15ч 57 мин в правом 305-мм орудии носовой башни произошёл преждевременный взрыв снаряда. Башня на время прекратила огонь. Левое орудие вскоре возобновило стрельбу, а у правого был оторван ствол на 1,5 м. Произошло это всего лишь на 11 выстреле. В 18 ч 17 мин снаряд попал в фок-мачту.” [22]

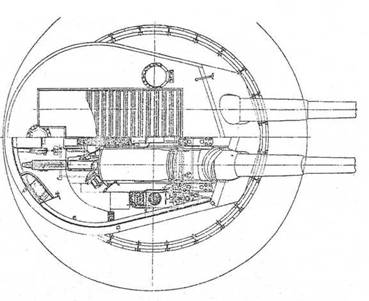

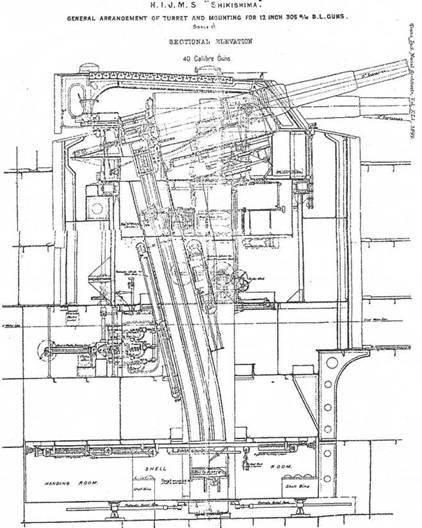

Вид сверху, план и продольный разрез барбетных установок, стоявших на броненосцах “Сикисима" и “Хацусе".

“Сикисима”, не раз получавший повреждения в боях с русским флотом, в первую мировую войну служил в Сасебо с 1914 по 1915 гг., затем в 1916 году вошел в состав 2-й эскадры, а в 1917-18 гг,- 5-й эскадры. В 1919 г. броненосец прошел капитальный ремонт, а с 01.09.1921 г. переведён в разряд броненосцев береговой обороны 1 класса. С 1921 по 1923 г. использовался как учебный корабль для экипажей подводных лодок. 01.04.1923 г. “Сикисиму” исключили из списков кораблей флота и разоружили. Но не разобрали на металл сразу, а сохранили сначала как транспорт, а затем как блокшив в Сасебо до 1945 г. Возможно, броненосец разоружили годом раньше, в 1922 г. по условиям Вашингтонского договора,когда его водоизмещение составляло 11274 т. “Сикисиму” разобрали на металл в 1948 г.

Броненосцы "Сикисима ” и “Хацусе".

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1900 г.)

“Хацусе”

Заложенный 10 января 1898 г. на верфи Армстронга в Эльсвике под заводским номером 680 снова по доработанным и откорректированным Ф. Уаттсом чертежам “Сикисимы” Дж. Макроу броненосец “Хацусе” (“Хатсусе”, “Hatsuse”) сошёл на воду 27 июня 1899 г. и вступил в строй 18 января 1901 г. Кроме срезанного дейдвуда, улучшавшего, как мы уже видели, его маневренные качества, и чем стали отличаться броненосцы этой верфи, он по внутреннему устройству и внешнему виду походил на “Сикисиму”, особенно наличием трех дымовых труб, имея лишь несколько иные размерения: наибольшую длину 134 м, ширину – 23,4 м и среднюю осадку – 8,23 м, а также более короткий верхний броневой пояс – 67,1 м. По другим данным, наоборот, именно у него этот пояс оказался длиннее. Плоский участок его броневой палубы, прикрывавшей цитадель, возвышался над ватерлинией на 0,954 м, несколько больше чем на “Сикисиме”.

Его нормальное водоизмещение равнялось 15000 т (по другим данным – 14312), полное – 15525 т, нормальный запас топлива составлял 700 т, а полный – 1643 т (по другим данным – 1900 т). Конечно, “Хацусе” оказался сходен с современными ему британским броненосцами. Сходство портили лишь три его тонкие трубы. Но, например, даже заложенный чуть позже его “Формидейбл” (21 марта 1898 г.), имевший почти такое же водоизмещение и отличавшийся несколько иным расположением брони, уступал “Хацусе” как в числе средней и малой артиллерии, так и в скорости на испытаниях, имея на 1 узел меньше. “Хацусе” получил такое же по конструкции и количеству артиллерийское вооружение, котлы и механизмы, как и “Сикисима”. Размещались они аналогично. Поэтому и численность его экипажа оставалась практически такой же. Единственным его серьезным отличием в вооружении от собрата явилось отсутствие носового надводного торпедного аппарата, остались только четыре подводных с тем же запасом торпед.

Обе его машины также изготавливал завод Хемфрейса Тенанта и К0 . По расчетам, для достижения броненосцем скорости 18 узлов, требовалась мощность механизмов в 14500 л. с. На 6-часовом переходе от Чатама до устья реки Тайн в декабре 1900 г. скорость “Хацусе” в среднем составляла 18 узлов. Для её достижения потребовалось всего 4/5 мощности всей машины. Через несколько дней состоялась проба машин броненосца при самом полном ходу в течение трёхчасового пробега со средней скоростью в 19 узлов. Наконец, при испытаниях на мерной миле корабль сделал четыре пробега и средняя скорость оказалась 19,11 узлов при мощности механизмов в 16300 инд. л.с. (по другим данным- 16117 инд. л.с.) и водоизмещении в 14550 т. На официальной пробе у котлов работали японские судовые кочегары. В наших справочниках того времени указывалось, что его максимальная скорость составляла 19,25 узла. [6,33,54-58]

К началу русско-японской войны над “Хацусе” развевался флаг контр-адмирала Т. Нашиба (младшего флагмана), командующего второй бригадой (вторым подразделением) первого боевого отряда первой эскадры, блокирующей Порт Артур. С учетом штабных чинов, общая численность его экипажа составляла 849 человек. Командовал кораблем капитан 1 ранга Ю. Накао. [37] В состав второй бригады до гибели “Хацусе” вместе с “Ясима” входил уцелевший от русских мин “Сикисима”.

За день до высадки 2-й армии в Бицзыво адмирал Того предпринял третью, наиболее масштабную по количеству обречённых пароходов и настойчивости, попытку заблокировать выход из Порт-Артура. Бухта Энтоа находилась в опасной близости от неприятельской крепости и следовало оградить транспорты с десантом и грузами от возможных атак с её стороны. Сразу по позвращении отряда Дева из разведки в ночь на 27 апреля истребители с офицерами заградителей на борту под командованием контр-адмирала Т. Насиба и под прикрытием 2-й бригады броненосцев (“Хацусе”, “Сикисима”, “Ясима”) подошли к Порт-Артуру, произвели рекогносцировку и на следующий день вернулись к эскадре.

С 5 апреля по 6 июня 1904 г. броненосцы японского флота, включая ветерана “Фусо”, а также “Фудзи”, “Ясима” и “Хацусе”, участвовали в обеспечении высадки сухопутных войск на материк. При этом они потеряли крейсер “Иосино”, броненосцы “Хацусе ”, “Ясима”, канонерскую лодку “Осима”, протараненную канлодкой “Акаги”. События развивались следующим образом. Генеральный штаб японской армии принял решение вслед за отправкой на материк 1-й армии сформировать 2-ю и высадить её на побережье Квантуна. Планировалось сначала всю армию перевезти к устью реки Тайдон (Тэдонган) возле Цинампо на северо-западе Кореи, а затем транспорты 4-мя эшелонами направить к месту высадки на Ляодунский полуостров (в Бицзыво).

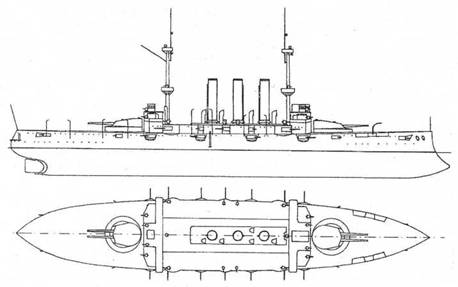

Броненосец “Хацусе”. 1901 г. (Наружный вид и план верхней палубы)

5 апреля вице-адмирал С. Катаока получил указание передать обязанности охраны Корейского пролива вице- адмиралу Камимуре и со всей своей эскадрой идти в северо- западную Корею.

23 апреля к р. Тайдон начали подходить транспорты с войсками 2-й армии.

3 мая от шедшего к Порт-Артуру броненосца “Ясима” в адрес адмирала Катаоки, корабли которого обеспечивали конвоирование транспортов и прикрытие мест высадки, поступило штормовое предупреждение. Корабли конвоя от 7-го боевого отряда и транспорты i-ro эшелона встали на якорь. Стоявшие возле о. Чода крейсера 6-го боевого отряда (в т.ч. “Чиода”) получили приказ сняться с якоря и выйти для охраны транспортов.
