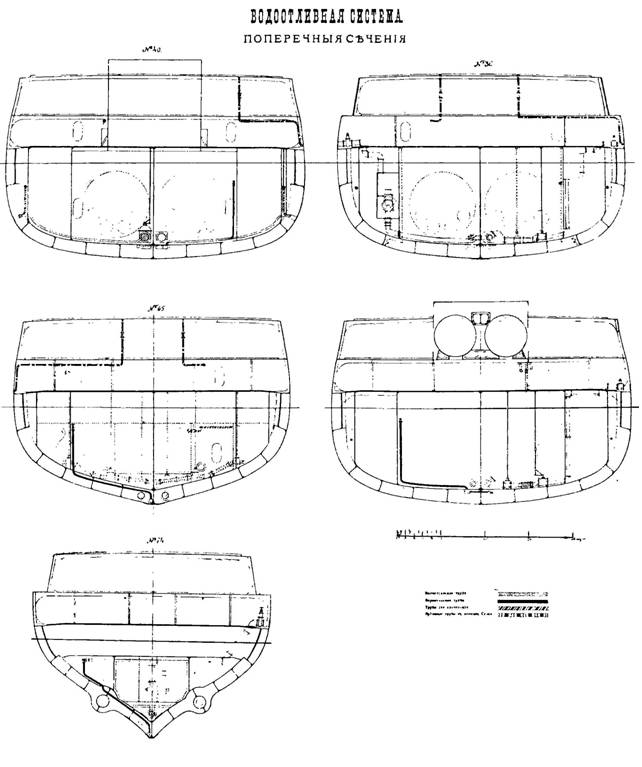

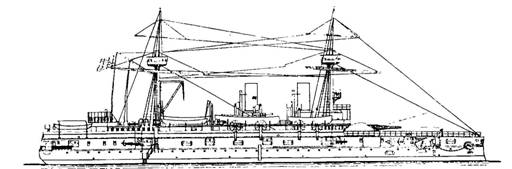

Водоотливная система броненосца „Император Александр II“ состояла из разветвленной системвы труб различного диаметра. Вся система вместе с паровыми насосами, эжекторами и помпами была изготовлена на Санкт- Петербургском Металлическом заводе. Вдоль корпуса корабля у киля проходила главная осушительная труба (собранная из 89 труб) диаметром 457,2 мм. К носу и корме труба утоньшалась до 406, 356, 305 и 203 мм. К главной трубе из каждого водонепроницаемого отсека присоединялось множество труб диаметром 203 мм.
Управляли кораблем из ходовой, а во время боя из броневой рубки. В каждой имелось по штурвалу, компасу, рулевому и машинному телеграфу. Рубки были снабжены приборами подачи команд к артиллерийским орудиям, а также 13 переговорными трубами для связи с основными боевыми постами и каютами адмирала и командира.

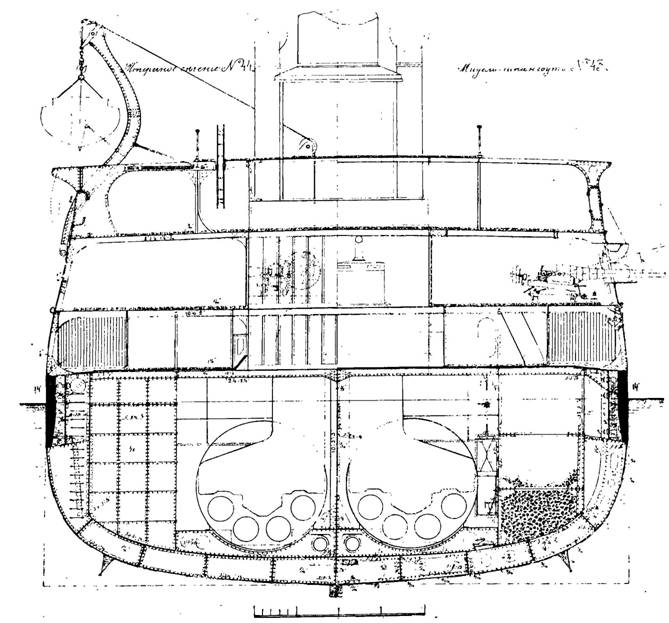

Поперечные сечения в районе 43 и 44 шпангоутов эскадренного броненосца „Император Александр II“
Сведения о плавании броненосного корабля „Император Александр II“ со 2 июня 1896 по 7 сентября 1901 г.
Дата перехода Маршрут перехода Длина перехода (мили) Кол-во ходовых
часов Средний ход (узл) Среднесуточное плавание (мили) 1 2 3 4 5 6 1896 г. 2 июля В соответствии с приказом Главного Командира Кронштадтского порта от 1 июля 1896 г. № 257 в 4 ч. 45 мин. пополудни подняли флаг, гюйс, вымпел и начали кампанию в Отдельном отряде судов под флагом контр-адмирала П. П. Андреева 16 июля Из Средней Кронштадтской гавани на Большой рейд 2 30 июля Выход в море для определения девиации и обратно на Кронштадтский рейд 55 9 6 3–6 августа Уход из Кронштадта до о-ва Фешерен в Кильской бухте 725 83 8,75 210 7 августа Переход через пролив Большой Белт до маяка Рев- снес 100 9,5 10,5 8, 9 августа От маяка Ревснес до Христианзанда 270 29 9,25 223 13–16 августа Из Христианзанда в Портлендскую гавань 670 65 10.25 247 22–27 августа Из Портленда в порт Кадикс 1121 122 9,25 220 1–3 сентября Из Кадикса в порт Алжир 514 51,5 10 237 12–14 сентября Из Алжира в бухту Калабриа (по пути произвел стрельбу) 470 57 8,25 196 16–19 сентября Из Калабриа в Пирейскую гавань 715 81.25 8.75 210 10 октября Из Пирея в бухту о-ва Мило 88 12 7.25 12 октября Выход на стрельбу 70 8 8,5 13 октября Из Мило в бухту о-ва Порос 80 9 8.75 22 октября Из Пороса в Пирей для определения девиации 42 5.25 8 26–30 октября Из Пирея в порт Триест 883 92 9.5 230 5–9 ноября Из Триеста в Пирей 882 98 9 216 9 ноября—8 января 1897 г. Стоянка в Пирейской бухте 8 января Из Пирея в бухту о-ва Порос 32 4 8 3 1 января Из Пороса в Саламанскую бухту 32 4 8 31 января и 1 февраля Из Саламанской бухты на Канейский рейд (о-в Крит) 150 17,5 8,5 14 февраля Из Каней в бухту Суда 26 3 8,5 3 марта Выход в море на стрельбу 50 6 8.25 28 марта Из Суды в Ретимо и обратно 46 5,25 9 5 апреля Из Суды в Ретимо 23 2.5 9 5, 6 апреля Выход в море для блокады своего района о-ва Крит и обратно в Ретимо 67 9,5 7 7,8 апреля Из Ретимо для блокады Крита и обратно в бухту Суда 92 15 6 21 апреля Из Суды в Ретимо и обратно 49 6 8 20 мая Из Суды в Ретимо на минную стрельбу 45 5,5 8,25 2 1 мая Из Ретимо в Суду 24 3 8 24–27 мая Из Суды на Мальту в порт Ла-Валетта 504 62 8 194 2 июня Вход в док Сомерсет 0,25 22–24 июня Из Мальты в бухту Суда 510 42.5 12 288 26 июня Из Суды на Канейский рейд 26,5 3 9 1 2 3 4 5 б 8 июля Из Канеи в Ретимо 34 3 11.25 9 июля Из Ретимо в Канею 34 3 11.25 14 июля Из Канеи в бухту Суда 26 2,75 95 21 июля Из Суды на Ретимский рейд 24 2,25 10,5 23 июля Из Ретимо на Канейский рейд 34 3,5 9.75 7 августа Из Канеи в бухту Суда 26 2.5 10,5 23 августа Из Суды в Ретимо 23 2.5 9.25 23, 24 августа Из Ретимо в обход о-ва Крит и в Ситу 109 11,5 9.5 25, 26 августа Из Ситы в Хисрапетру 74 7.5 10 26 августа Из Хисрапетры к селению Сфакея 93 10 9,5 27 августа Переход в порт Лутро 6 27 августа Из Лутро в Селино 24 2,75 9 28 августа Из Селино в Лутро и Грабузо 43 4,5 9.5 29 августа Их Грабузо в Киссамо и Судскую бухту 16 67 1,75 6.75 9,25 19.5 9 сентября Из Суды в море на эволюции и затем в Ретимо 101 11 9 10 сентября Из Ретимо в Суду 41 4.5 9 23 сентября Из Суды в Ретимо 23 2,5 9,25 24, 25 сентября Из Ретимо на Смирнский рейд 317 34 9.25 223 10,11 октября Из Смирны в Суду 281 26,15 10.7 256 4 ноября Из Суды в море на стрельбу и затем в Ретимо 65 8 8 5 ноября Из Ретимо в Суду 24 3 8 25 ноября Выход в море и обратно в Суду 6 31 декабря Стоянка на якоре в Судской бухте 1898 г. Из Суды в море на стрельбу и затем в Ретимо 50 7 7 1 января 8 января Из Ретимо в Суду 23 2.7 8.7 27 января Из Суды в Ретимо (на переходе минная стрельба) и обратно в Суду 60 6,5 9,3 8 февраля Из Суды в Ретимо и обратно 46 5 9.3 18 февраля Из Суды в Ретимо и обратно 46 5 9 21,22 февраля Из Суды на Смирнский рейд 281 25 11,2 270 28 февраля Из Смирны на Ретимский рейд 272 29 9.2 225 6 марта Из Ретимо в Суду 22 2,7 8 9 марта Выход в море и обратно 44 5,2 85 6 апреля Выход в море и обратно 44 5,2 85 12 апреля Из Суды в Канею 58 7,2 8 14 апреля Из Канеи к мысу Херсонес 16 2 8 14 апреля От Херсонеса к селению Памо-Кастро 21 4 5.2 15 апреля От селения Палео-Кастро в Ретимо 37 3.5 10,5 15, 16 апреля Из Ретимо в Суду 22 3 7.3 11 мая Из Суды в бухту Калабриа и на Канейский рейд 30 3 8 29 мая Из Канеи в Ретимо 34 3.8 9 3 1 мая Из Ретимо в Суду 22 2.2 9.5 5 июля Из Суды в Ретимо 22 2,5 9 7 июля Из Ретимо на Канейский рейд 34 3.7 9 19 июля Из Канеи в море на стрельбу и в Ретимо 50 55 9 22 июля Из Ретимо в море на минную стрельбу и затем в Канею 106 11 9,7 1 2 3 4 5 6 31 июля Из Канеи в море на стрельбу, затем в Ретимо на ночную стрельбу на ходу 46,5 5,7 8,7 1 августа Возврат после стрельбы в Ретимо 22 4.3 5.3 2 августа Из Ретимо в море на стрельбу 3 августа После стрельбы в бухту Калабриа (на ходу стрельба минами) 81 13 8,3 28 сентября Из Суды в Ретимо 22 2,5 9 4 октября Из Ретимо в Суду 22 3 7.2 5 октября Из Суды в Ретимо 22 2.7 8 27 октября— 8 ноября Три посещения бухты Суда с возвратом в Ретимо 128 10–13 ноября Из Ретимо в порт Пола 781 84.3 9,3 223 19–24 ноября Стоянка в доке в порту Пола 24 декабря Выход из Полы для пробы машин и возврат обратно 39 4 10 26–29 декабря Из порта Пола в бухту Наварин 650 72.5 9 215 29–30 декабря Из бухты Наварин в Ретимо 186 18,3 10.3 30 декабря Из Ретимо в Суду 22,5 2,5 9 31 декабря Стоял на якоре в бухте Суда 1899 г. Из Суды в Ретимо 22 2.3 9.7 9 января 12 января Из Ретимо в Суду 22 2 11 3 февраля Из Суды в Ретимо (по пути произвел стрельбу)» 46 5 9.3 5 февраля Выход на минную стрельбу в Суду 49 8.8 13 11 февраля Из Суды в Ретимо 22 2.5 9 12 февраля Выход в море на стрельбу, но из-за шторма вернулся на рейд 24 3,5 7 12 февраля— 2 апреля Четыре раза выходил в бухту Суда 88 10 3,6 4–6 апреля Из Ретимо в Александрию 415 40,5 10,5 255 14, 15 апреля Из Александрии в Яффу 275 27 10 22, 23 апреля Из Яффы в Бейрут 124 12 10,3 5 мая Из Бейрута в Триполи 44 4.3 10.3 6, 7 мая Из Триполи в Александрию 143 13,4 10,5 8 мая Из Александрии в порт Мерсина 93 10 9 9, 10 мая Из Мерсины в порт Ларнаки (Кипр) 143 14 10,5 11, 12 мая Из Ларнаки в Родос 311 30,5 10,3 15 мая Из Родоса в бухту Ватхи (Самос) 142 13.5 105 17, 18 мая Из Самоса в Пирей 185 18,5 10 25, 26 мая Из Пирея в бухту Эдипсо в]Ч\У части о-ва Е1Ъоса 222 22.7 9.8 3 1 мая Из Эдипсо в бухту Экинес и обратно 38 4,5 9.5 1, 2 июня Из Эдипсо в бухту Файеро 212 20.5 10.3 18 июня Выход в море на стрельбу 39 4.3 9 7–8 июля Из Файеро в Ретимо (по пути стрельба) 189 18.5 10,3 9 — 10 июля Из Ретимо в Канею 34 3.8 9 16 июля Из Канеи в Ретимо и в Суду, а затем в Смирну 336 35 9,5 25 июля Из Смирны на Чесменский рейд 71 7 5 9.5 27 июля От Чесмы к церкви Св. Георгия Победоносца и затем в порт Кастро (о-в Хиосе) 10 1,8 7 27, 30 июля Из порта Кастро в порт Митилено и бухту Зеро 68 8 17 1 2 3 4 5 б 30, 31 июля Из Зеро на Афон и затем в Салоники 160 26.5 19.5 3, 4 августа Из Салоник в бухту Фалеро 269 26,5 10 4, 5 августа Из Фалеро в Суду и обратно 308 33.5 9,5 2 5. 26 августа Из Фалеро в п. Занте 260 26.3 10 28, 29 августа Из Занте в Пирей 266 28.3 9.5 2 ноября Из Пирея в п. Пола 207 24,3 8.5 16, 17 ноября Из Пола в Смирну (на пути стрельба) 260 26.7 9,8 2, 3 декабря Из Смирны в Салоники 261 27 9,8 16,17 декабря Из Салоник в Пирей 262 28 9,5 31 декабря Стоянка на якоре в Пирее 1900 г. Из Пирея в п. Пола для докования 830 88 9,5 227 3–7 января 10–31 января Стоянка в доке 8 — 13 февраля Из П. Пола в Смирну (на переходе произвели стрельбу) 1073 ИЗ 9,5 228 20 февраля Из Смирны в Чесму 71 7 10 22, 23 февраля Из Чесмы в Суду (на переходе дневная и ночная стрельба) 240 28,5 8,5 26 февраля Однодневный выход в море 21 2.5 9 29 февраля Из Суды в Ретимо 24 2.8 9 29 февраля Из Ретимо в Пирей 162 16,5 10 12, 13 марта Из Пирея в Наваринскую бухту 200 19,7 105 14–16 марта Из Наваринской бухты в Неаполь 503 54.5 9,5 222 26, 27 марта Из Неаполя в Аячио 304 31,3 9.8 28, 29 марта Из Аячио в Виль-де-Франс 142 14,5 10 21 апреля Из Виль-де-Франс в Специю 126 13 10 23–26 апреля Из Специи в Бриндизи 738 73 10 243 26, 27 апреля Из Бриндизи в Корфу 122 14 9 4–6 мая Из Корфу в Триест 487 47 10.5 249 17, 18 мая Из Триеста в Огауояа 312 31.3 10 24 мая Из Огауояа в Вап 135 14,5 9.3 25–27 мая Из Вап в Сиракузы 374 36.8 10.3 244 27–29 мая Из Сиракузы в Бизерту 335 34 10 237 3 1 мая Из Бизерты в Тунис 55 5,7 10 3–5 июня Из Туниса в Триполи 319 31.5 10 243 5–8 июня Из
Триполи в Пирей 655 62 10.5 253 14, 15 июня Из Пирея в Афон 215 21.5 10 17, 18 июня Из Афона в Салоники 111 12 9.5 21,22 июня Из Салоники в Пола 143 14,8 9,7 18 июля Из Пола в бухту Stilida (во время стоянки 3 выхода на минные стрельбы 117 21 июля Из Stilida к городу Euipo 51 6 8.5 8, 9 августа Из Euipo в Пирей 244 26,5 9,3 11 августа Из Пирея в Фалеро 5 4, 5 сентября Из Фалеро в бухте Суда (о-в Крит) 159 15,3 10,3 9, 10 сентября Из Суды в бухту Фалеро 157 17.5 9 20 сентября Из Фалеро в бухту Милос 84 8,5 10 21 сентября Из Милоса в Санторин 72 7.3 10 22 сентября Из Санторина к о-ву Порос 60 7,5 8 23, 24 сентября Из Пороса в Смирну 163 17,5 9,3 1 2 3 4 5 6 3,4 октября Из Смирны к о-ву Самос и затем в п. Коз 199 21.5 9 5 6–8 октября Из п. Коз в п. Родос и затем в п. Ларнаки (о-в Кипр) 383 375 9 5 250 9—13 октября Из Ларнаки в Александрию и затем в Триполи 312 305 9,5 14 октября Из Триполи в Бейрут 46 5 9.3 4,5 ноября Из Бейрута в Яффу 124 12 10.3 6 ноября Из Яффы в бухту Хайфа 59 6 10 8 ноября Из Хайфы в Бейрут и затем в п. Латакия 173 165 10.3 13,14 ноября Из Латакии в п. Мерсина 93 9.3 10 15–18 ноября Из Мерсины в Ретимо (на переходе стрельба) 544 58,8 9.3 18 ноября Из Ретимо в Суду (о-в Крит) 28 3 5 8 24, 25 ноября Из Суды в Пирей (на пути стрельба и эволюции) 173 24.5 7 31 декабря Стоянка в Пирейской гавани 1901 г. Из Пирея в Суду 158 15,5 10 10, 11 января 16, 17 января Из Суды в Пирей 159 17 9.3 28, 29 января Из Пирея в Сирскую гавань 87 9 9.8 2–5 февраля Из Сиры в Неаполь (на переходе стрельба) 738 74,3 10 240 9 — 11 февраля Их Неаполя в Геную (на переходе стрельба) 367 39.4 9.3 224 16, 17 марта Из Генуи в Тулон 171 16 10.8 17 марта Однодневный выход в море 15 2 75 23, 24 марта Из Тулона в Барселону 207 25 8.3 26, 27 марта Из Барселоны в Виль-де-Франс 277 26,3 10,5 3, 4 апреля Из Виль-де-Франс в Тулон 95 11.5 8.3 9 апреля На Тулонский рейд. Затем переход в Ла-Сену в завод 0,5 23 июня Из Ла-Сены в Тулонский док № 3 2 4 июля Выход из дока. Встали у угольной пристани 1 14 июля Постановка на бочку № 13 на Тулонском рейде 0,5 16 июля Выход в море для испытания машин и возвращение к бочке № 13 23 3 7,8 23–25 июля Из Тулона в Алжир 451 48 9,5 225 29–31 июля и 1 августа Из Алжира в Лиссабон 733 76 9,8 231 2 августа Приказом № 357 от 2 августа 1901 г. броненосец выведен из Отряда судов в Средиземном море 7—11 августа Из Лиссабона в Шербург 840 80.0 10.4 250 16–21 августа Из Шербурга в Копенгаген 830 85 9,8 234 28–31 августа Из Копенгагена в Гельсингфорс 806 83 9,7 233 7 сентября Прибытие в Кронштадт
Отчет комиссии главного командира Кронштадтского порта об осмотре броненосца «Император Александр И» после плавания 1896–1901 гг
Приказом Главного Командира Кронштадтского Порта от 30 августа 1901 года за № 513 для производства смотра возвратившегося из заграничного плавания эскадренному броненосцу «Император Александр II» была назначена комиссия под моим председательством из членов:
Капитанов I ранга: Молас, Петрова, Помощника Капитана Кронштадтского Порта Капитана I ранга Ларина; капитана 2 ранга Бегрштрессера, Главного Минера Порта Полковника Палецкого, Главного Артиллериста Порта Капитана Зайончковского, Главного Инженер-Механика Порта Инспектора Механической части Линдебека, Главного Корабельного инженера Старшего Судостроителя Семенова I, Помощника Портового Астронома Коллежского Советника в отставке Шубина и Главного Бухгалтера Порта Коллежского Советника Бернарда; Представителей Морского Технического комитета: по минному делу Капитана I ранга Бубнова; по артиллерии Подполковника Аврамова, по механической части Старшего Инженера Механика Владыкина, от Главного Гидрографического Управления Лейтенанта Оглоблинского 2, и от Счетного Отдела Главного Управления Кораблестроения и Снабжения Действительного Советника Турцевича, при делопроизводстве Лейтенанта Драгичевич-Никшич, назначенным циркуляром штаба Кронштадтского Порта от 10 сентября за № 1340.
За отсутствием Полковника Палецкого и Старшего Судостроителя Семенова 1-го, присутствовали Лейтенант Леонтьев и Младший Судостроитель Усов.
Совсем отсутствовали Капитан 1 ранга Молас и Статский Советник Дегтярев.
Комиссия приступила к производству смотра 10 сентября 1901 г. и производила его непрерывно до 14-го сентября. Заключения комиссии о результатах смотра изложены в представленном отчете и ведомостях.
Из представленных Командиром судна сведений о плавании видно, что броненосец начал кампанию в Кронштадте 2 июля 1896 года, ушел в Средиземное море, причем находился под флагом Командующих отрядом Контр-адмиралов Андреева, Скрыдлова, Вальронда и Бирилева, а с 21 августа 1900 года под вымпелом до 2 августа сего года, когда броненосец отделился от Судов Средиземного моря, для возвращения в Россию.
За время плавания броненосец посетил около 70 разных портов, заходя в некоторые по несколько раз, наконец 20 августа 1901 года прибыл в Копенгаген, где был осчастливлен посещением ИХ ИМПЕРАТОРСКОГО ВЕЛИЧЕСТВА ГОСУДАРЕМ ИМПЕРАТОРОМ и ГОСУДАРЫНЕЙ ИМПЕРАТРИЦЕЙ, причем ГОСУДАРЬ ИМПЕРАТОР произвел смотр броненосца.
До прихода в Кронштадт за все время плавания броненосцем было сделано около 36 000 миль и истрачено угля на все потребности около 19500 тонн.
При уходе броненосца в плавание команда была комплектована полностью, причем молодых матросов призыва 1896 года было около 90 человек, что составляло 20 % всей команды. Больших перемен в личном составе команды за время плавания броненосца не было, кроме ежегодных увольнений, выслуживших свой срок, в запас и ежегодного пополнения убыли молодыми матросами.
Инспекторский опрос претензий производился комиссией согласно инструкции, причем претензий было заявлено 6, из которых 2 признаны неосновательными, а о 4-х остальных сделаны Командиром запросы в подлежащие команды для определения справедливости их и удовлетворения, но ответы на которые в настоящее время еще не получены.
Гг. офицерами претензий заявлено не было.
Все судовые помещения найдены комиссией в образцовом порядке и чистоте. Предметы снабжения размещены удобно и целесообразно.
Два лазарета на 14 коек можно считать достаточными, при нормальном числе больных, но, по заявлению судового врача, желательно установить в них искусственную вентиляцию; кроме того, указано на необходимость установки на броненосце машинок для производства искусственного льда, так как имеемая система Каре не удовлетворяет своему назначению. Здоровье команды за время плавания было удовлетворительное, и особых эпидемических заболеваний не было. За четыре года плавания умерло 12 человек, из коих один утонул.
Что касается поведения команды во время плавания, то, вследствие полученного мной особого приказания обратить внимание на большое число штрафованных, комиссия, рассмотрев судовые приказы и штрафные журналы, выяснила, что число нижних чинов разряда штрафованных в настоящее время достигает 31, что на 582 человек команды составляет 5,3 %.
По заявлению Командира броненосца поведение команды было в общем хорошее, но в октябре месяце 1900 года произошел крайне прискорбный случай, когда при стоянке броненосца в Бейруте команда на две очереди посылалась на канонерской лодке «Кубанец» в Яфу, а оттуда в Иерусалим для говения и где оставалась по 3 дня; при этом некоторые из нижних чинов, в числе 17 человек, позволили себе напиться пьяными между исповедью и причастием. Случай этот вызвал строгий приказ адмирала с преданием виновных суду и переводом в разряд штрафников.
Как видно из ротных штрафных журналов, случаи безобразного пьянства, при увольнении команды на берег, повторялись неоднократно. Всего за время плавания было наложено 633 взыскания, из коих по суду 63 и дисциплинарных 565. Число взысканий, наложенных в первом 1896 году, было 26, а в 1900 возросло до 158. Случаев наложения телесных наказаний было тринадцать.
По осмотру броненосца оказалось, что артиллерия и минная часть находятся в полном порядке и боевой готовности. Все помещения и материальная часть содержатся в образцовой чистоте и порядке.
За время плавания пояски у некоторых снарядов, а также пороховые ящики попортились, что произошло от неоднократной перегрузки боевых припасов при вводе броненосца в док, в особенности же на Мальте, где все огнестрельные припасы выгружались портовыми рабочими, а наши унтер- офицеры комендоры не допускались даже присматривать за выгрузкой. Артиллерийские погреба на броненосце находятся в хорошем состоянии, чисты и сухи, так как ремонтировались.
Согласно с мнением Командира комиссия находит целесообразным кормовую крюйт-камеру перенести на место кормового бомбового погреба, а сей последний на место крюйт-камеры, чем в значительной степени облегчится подача. Для освещения крюйт-камеры и бомбовых погребов в каждом фонаре имеется по две лампочки накаливания, но зажигалась лишь одна.
