На Восточном фронте воевал 211-й танковый батальон (танки 35S, 38Н, 35R), а в Нормандии 206-й, имевший в своем составе 16 39Н. Танки 38Н состояли на вооружении 7-й добровольческой горно-стрелковой дивизии СС «Принц Евгений», сражавшейся в Югославии с партизанами Тито. Несколько 38Н немцы передали армии Хорватии.
В 1943— 1944 годах 48 «гочкисов» немцы переделали в самоходки со 105-мм гаубицами, а 48 других оснастили 75-мм противотанковыми пушками. Еще 24 танка 38Н переоборудовали в машины передовых артиллерийских наблюдателей. Эта техника составила основу артиллерийских частей 21-й танковой дивизии во время боев в Нормандии. В 205-м
Около 30 машин 38Н немецкой модификации использовались в 5-м драгунском полку французской армии при освобождении страны в 1944— 1945 годах.
БОЕВАЯ МАССА, т: 12.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 4225, ширина—1850, высота —2145.
БРОНИРОВАНИЕ, мм: лоб корпуса —40, борт —40, крыша —12, башня—44.
ВООРУЖЕНИЕ: 1 пушка Puteaux SA18 U21 калибра 37 мм и 1 пулемет Chatelierault мод. 193! г. калибра 6,5 мм.
БОЕКОМПЛЕКТ: 100 аотвыстрелов, 2400 патронов.
ДВИГАТЕЛЬ: Hotchkiss. 6-цилиндровый, карбюраторный: мощность 75 л.с, рабочий объем 3486 см^3.
ТРАНСМИССИЯ; скоростная коробка передач, блокируемый дифференциал.
ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, два поддерживающих катка, ведущее колесо переднего расположения, подвеска на горизонтальных пружинных рессорах; в каждой гусенице 107 траков шириной 260 мм, шаг трака 85 мм.
СКОРОСТЬ МАКС, км/ч: 36.
ЗАПАС ХОДА, км: 150.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град —24; высота стенки, м — 0,5: ширина рва, м —1,6 — 2; глубина брода, м —0,6.

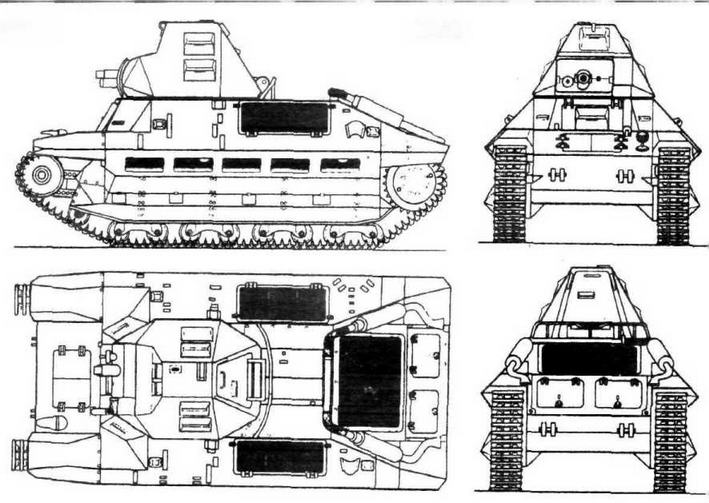

FCM36 разработан фирмой Societe des Forges et Chantiers de la Med iter ran ее (FCM) в середине 30-х годов в рамках конкурса по созданию нового танка поддержки пехоты (взамен устаревшего FT17), наряду с танком R35 фирмы Renault. В 1936 году выпущено 100 машин.
Серийная модификация:
корпус и башня — сварные. Броневые листы расположены с оптимальными по снарядостойкости углами наклона. Конструкция ходовой части заимствована у тяжелого танка В1.
Все выпущенные FCM36 поступили на вооружение 4-го и 7-го отдельных танковых батальонов французской армии. В ходе кампании 1940 года эти части были приданы 2-й полевой армии. В период «сражения за Францию» оба батальона ничем особенным себя не проявили. С объявлением капитуляции почти все FCM36 достались немцам, которые использовали их базу для создания самоходных орудий: 24 с 75-мм противотанковой пушкой Рак 40 (7,5-см РАК 40 (Sf) и 24 с 105-мм гаубицей (10,5-см leFH (Sf).
FCM36
БОЕВАЯ МАССА, т: 12.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4432. ширина — 2128, высота—21 79.
БРОНИРОВАНИЕ, мм: лоб корпуса —40. борт—40, крыша —20, башня — 40.
ВООРУЖЕНИЕ: 1 пушка Puteaux SA18 L/21 калибра 37 мм. 1 пулемет Chatelierault
мод. 1931 г. калибра 7,5 мм.БОЕКОМПЛЕКТ: 100 артвыстрелов. 2400 патронов.
ДВИГАТЕЛЬ: Berliet MDP, 4-цилиндровый, дизельный, мощность 91 л.с: рабочий объем 8400 см^3.
ТРАНСМИССИЯ: четырехскоростная коробка передач, блокируемый дифференциал.
ХОДОВАЯ ЧАСТЬ: девять обрезиненных опорных катков на борт, восемь из которых сблокированы в четыре тележки, подвешенные на спиральных и листовых рессорах, один передний каток имел собственную рессору, ведущее колесо заднего расположения; в каждой гусенице 137 траков шириной 270 мм, шаг трака 75 мм.
СКОРОСТЬ МАКС, км/ч: 26.
ЗАПАС ХОДА, км: 320.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, —,22; ширина рва, м — 1.6 — 2; глубина брода, м — 0,6.
Единственная выпускавшаяся во Франции легкая танкетка снабжения. Разработана фирмой Renault в 1931 году на основе концепции британской танкетки Carden-Llojd. Производилась фирмами Renault Berliet, АМХ, Fouga. С 1932 по 1940 год выпущено 4496 танкеток UE и UE2.
Серийные модификации:
Renault UE, UE2 — корпус клепаный. Головы членов экипажа прикрывались литыми бронеколпаками. Вооружение отсутствовало. Варианты UE и UE2 различались незначительными элементами конструкции. Было выпущено 2596 машин UE (4 серии) и 1900 машин UE2.
Renault 31R
Renault UE (Chine) — 7,5-мм пулемет Lebe!в полностью бронированной четырехгранной рубке, смещенной к правому борту. Выпущено 10 машин.
Во французской армии танкетки Renault UE использовались во всех соединениях пехоты и кавалерии как транспортные машины и артиллерийские тягачи для 25-мм противотанковой пушки SA34. В пехотном полку имелось 9, а в моторизованном 18 танкеток.
Танкетки, захваченные вермахтом, были вооружены пулеметами и использовались в германских войсках для борьбы с партизанами, охраны аэродромов, а также в качестве машин прокладки линий связи.
Кроме Китая, закупившего 10 машин с пулеметным вооружением, производство Renault UE наладила Румыния.
На Восточном фронте наиболее широко эти танкетки использовались в румынской армии. На 22 июня 1941 года в ней числилось 178 Renault UE: 126 UE «Malaxa» собственного производства; 13 Renault UE, купленных во Франции; 39 машин, переданных из трофеев Германии. В румынской армии Renault UE применяли в качестве тягачей 47-мм пушек «Шнейдер», по 12 машин в противотанковой роте. Большинство из них было уничтожено и захвачено советскими войсками.
БОЕВАЯ МАССА, т: 2,1.
ГРУЗОПОДЪЕМНОСТЬ, т: 0,4.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 2800, ширина — ! 740, высота — 1250, клиренс — 260.
БРОНИРОВАНИЕ, мм: лоб — 9, борт —6, корма —8.
ДВИГАТЕЛЬ: Renault 85, 4-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 35 л.с. при 2800 об/мин, рабочий объем 2120 см^3.
ТРАНСМИССИЯ: главный фрикцион сухого трения, трехскоростная коробка передач.
