Sd.Kfz. 11/4 — модернизированный вариант Sd.Kfz. 11/1.
Sd.Kfz. 11/5 — mittlerer Gasspurkraftwagen — машина химической разведки.
Артиллерийский тягач Sd.Kfz. 11 использовался главным образом для буксировки 75-мм противотанковых пушек Рак 40, 105-мм легких полевых гаубиц leFH 18 и в качестве разного рода химических машин. На 1 марта 1945 года в строю оставалось 1938 тягачей.

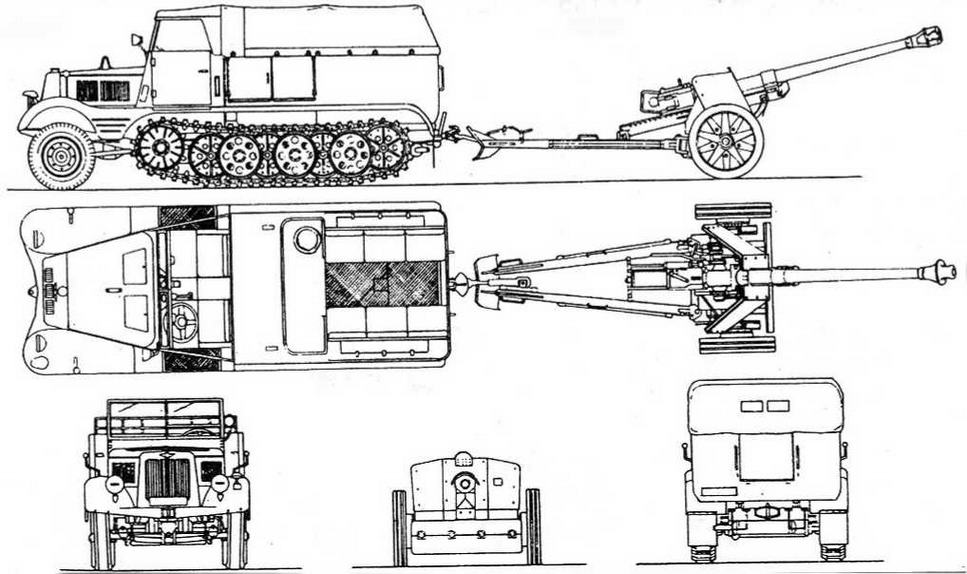

Sd.Kfz. 11
БОЕВАЯ МАССА, т: 5,625.
ГРУЗОПОДЪЕМНОСТЬ, т: 1,475.
ТЯГОВОЕ УСИЛИЕ, т: 3.
ЭКИПАЖ, чел.: 9.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5500, ширина — 2000,
высота — 2200, клиренс — 320.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у бронетранспортера Sd. Kfz. 251.
СКОРОСТЬ МАКС., км/ч: 53.
ЗАПАС ХОДА, км: 275.
Разработан фирмой Bussing-NAG. Производился фирмами B"ussing-NAG и Daimler-Benz с 1939 до 1943 года. Изготовлено 3660 единиц.
Серийные модификации:
Sd.Kfz.6 — Pionierfarzeug — машина для инженерных войск,
Sd. Kfz, 6/1 — артиллерийский тягач.

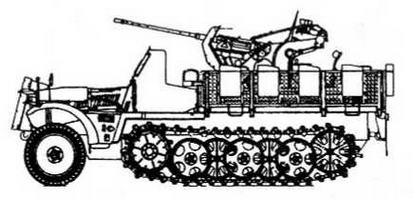

Sd. Kfz. 6/2 — зенитная самоходная установка с 37-мм автоматической зенитной пушкой Flak 36. Боевая масса 10,4 г, экипаж 7 человек, габариты: 6320x2260x2500 мм. Изготовлено 339 единиц.
Sd.Kfz.6 mit 7,62 cm FK 36(г) — 76-мм трофейная советская дивизионная пушка Ф-22 в высокой открытой сверху прямоугольной рубке. Боевая масса 10,5 т, экипаж 5 человек, габариты: 6330x2260x2980 мм, бронирование рубки 10 мм, скорость до 50 км/ч, запас хода 317 км. Изготовлено 9 единиц.
Артиллерийский тягач Sd.Kfz.6/1 использовался в основном для буксировки легкой полевой гаубицы leFH 18.
Самоходные установки с пушкой Ф-22 — немецкое обозначение FK 36(г) — воевали в Северной Африке в составе 605-го противотанкового дивизиона (605.Panzerj"ager Abteilung).
На 1 марта 1945 года в частях вермахта оставалось 757 тягачей.
Sd.Kfz.6

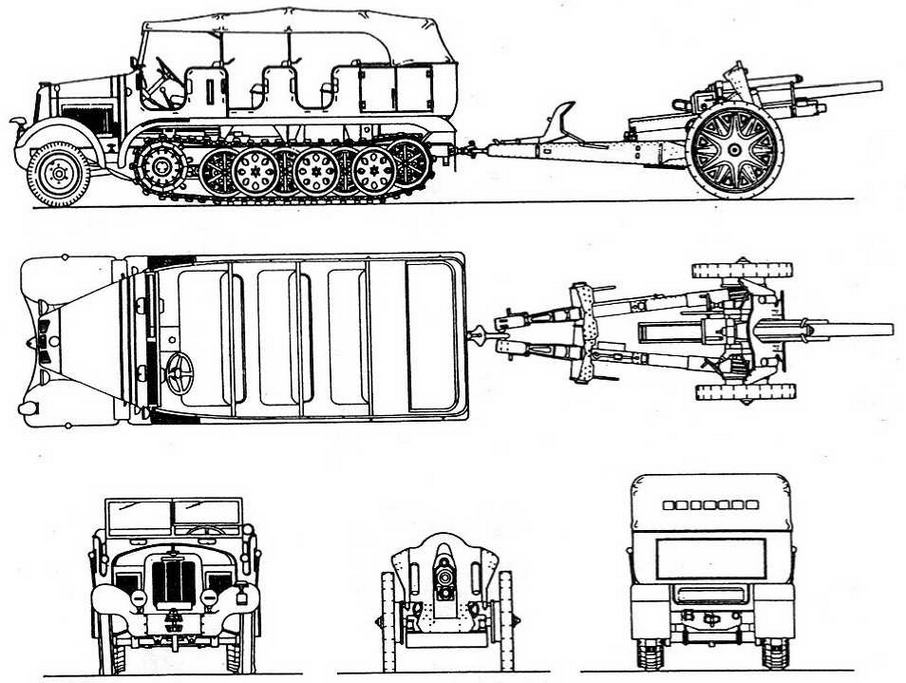

Sd. Kfz. 6/1

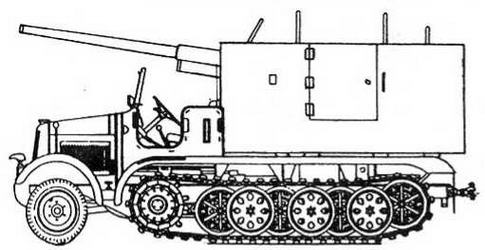

< image l:href="#"/>Sd.Kfz.6 mit 7,62 cm FK 36(r)
БОЕВАЯ МАССА, т: 7,375.
ГРУЗОПОДЪЕМНОСТЬ, т: 1,425.
ТЯГОВОЕ УСИЛИЕ, т: 5.
ЭКИПАЖ, чел.: 9.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6020, ширина — 2200, высота — 2500, клиренс — 400.
ДВИГАТЕЛЬ: Maybach HL 54TUKRM, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 115 л.с.(84,6 кВт) при 2600 об/мин; рабочий объем 5420 см^3.
ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза.
ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 7.50-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска индивидуальная торсионная; ширина
гусеницы 280 мм.СКОРОСТЬ МАКС., км/ч: 52.
ЗАПАС ХОДА, км: 290.
Самый массовый и наиболее популярный полугусеничный тягач германской армии. Разработан фирмой Krauss-Maffei а 1934 году. Производился фирмами Krauss-Maffei, Daimler-Benz, B"ussing-NAG и Hansa-Lloyd с 1934 по 1945 год. Изготовлено 12 187 единиц.
Серийные модификации:
Sd.Kfz. 7 — артиллерийский полугусеничный тягач. Машины разных лег выпуска различались маркой и мощностью двигателя, формой капота и крыльев.
Sd.Kfz. 7/1 — 2 cm Flakvierling 38 auf Fahrgestell Zugkraftwagen 8t — 20-мм счетверенная автоматическая зенитная пушка в кузове с решетчатыми откидными бортами. Боевая масса 11,55 т, экипаж 10 человек. Боекомплект перевозился на специальном прицепе. С 1943 года кабина водителя и передняя часть двигателя защищались 8-мм броней. Изготовлено 319 единиц.
Sd.Kfz.7/2 — 3,7 cm Flak 36 auf Fahrgestell Zugkraftwagen 8t —37-мм автоматическая зенитная пушка Flak 36. Боевая масса 11,05 т, экипаж 7 человек. В остальном аналогична Sd.Kfz.7/1. Изготовлено 123 единицы.
Sd.Kfz.7/6 — вариант с бронированной кабиной и кузовом.
Тягач Sd.Kfz.7 в первую очередь использовался для буксировки 88-мм зенитных пушек Flak 18 и Flak 36 как в частях ПВО, так и в тяжелых противотанковых дивизионах вермахта. Кроме того, тягач применялся для буксировки 150-мм тяжелых полевых гаубиц sFH 18 и трейлеров. Ипользовался на всех театрах вплоть до конца второй мировой войны. На 1 марта 1945 года в германской армии насчитывалось 3602 тягача Sd.Kfz.7.
Тягач производился по лицензии в Италии фирмой Breda. Итальянский вариант Breda-61 имел 130-сильный двигатель и правое расположение руля.

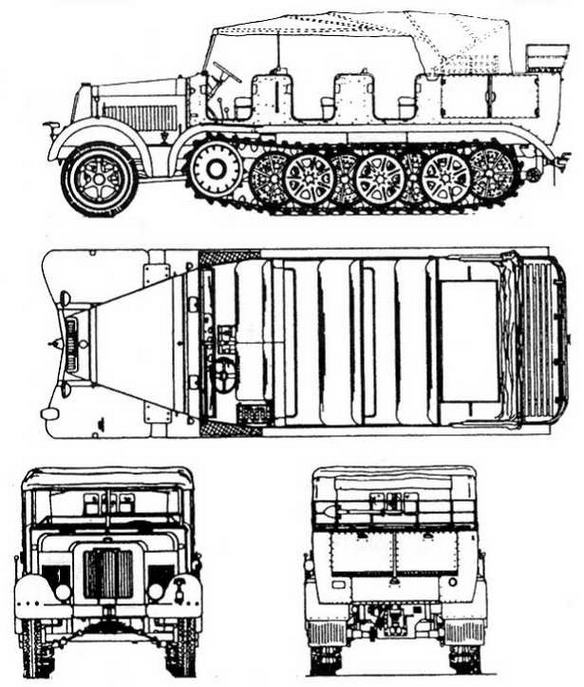

Sd.Kfz.7

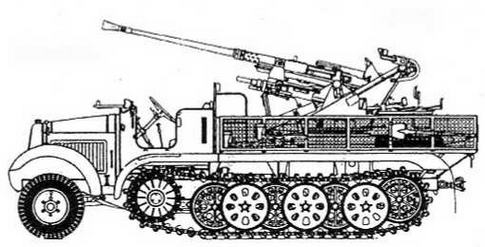

Sd. Kfz. 7/1
Sd. Kfz,7/2
БОЕВАЯ МАССА, т: 9,75.
ГРУЗОПОДЪЕМНОСТЬ, т: 1,8.
ТЯГОВОЕ УСИЛИЕ, т: 8.
ЭКИПАЖ, чел.: 11.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6850, ширина — 2400, высота — 2620, клиренс — 400.
ДВИГАТЕЛЬ: Maybach HL 62TUK, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 140 л.с.(130 кВт) при 2600 об/мин; рабочий объем 6191 см^3.
ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза.
ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 9.75-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска балансирная на полуэллиптических листовых рессорах; ширина гусеницы 360 мм.
