Бронетанковая техника США 1939 - 1945

1 - 37-мм пушка, 2 — сигнал, 3 — перископический прибор наблюдения, 4 - панель приборов, 5 — подъемный механизм пушки, 6 — вентилятор, 7 - антенна, 8 — жалюзи, 9 — генератор, 10 - стартер, 11 - двигатель, 12 — выхлопной коллектор, 13 - главный фрикцион, 14 - ящик для 37-мм выстрелов, 15 — стационарный огнетушитель, 16 - сиденье водителя, 17 — коробка передач, 18 — рычаг управления, 19 — дифференциал, 20 - педаль сцепления.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ АМЕРИКАНСКИХ ТАНКОВЫХ ПУШЕК

Марка орудия	Калибр, мм/дюйм	Длина ствола, клб	Тип снаряда	Масса снаряда, кг	Начальная скорость, м/с	Толщина пробиваемой брони, мм, при наклоне плиты 30° на дистанции, ярдов/м
500/457	1000/914	1500/1371	2000/1828
М6	37	53,5	бронебойный	0,87	885	53	46	40	35
осколочно-фугасный	0,73	793	—	—	—	—
М2	75	28,5	бронебойный	6,79	589	60	55	51	46
осколочно-фугасный	6,67	448	—	—	—	—
М3	75	37,5	бронебойный	6,79	619	66	60	55	50
осколочно-фугасный	6,67	464	—	—-	—	—
М7	—/3	50	бронебойный	7	793	93	88	82	75
подкалиберный	4,27	1037	157	135	116	98
осколочно-фугасный	5,84	854	—	—	—	—
М1	76	52	бронебойный	7	793	93	88	82	75
подкалиберный	4,27	1037	157	135	116	98
осколочно-фугасный	5,8	854	—	—	—	—
М3	90	50	бронебойный	10,94	808	120	112	104	96
подкалиберный	7,63	1022	221	199	176	156
осколочно-фугасный	10,57	823	—	—	—	—
М4	105	22,5	осколочно-фугасный	14,98	473
кумулятивный	13,27	381	102*	102*	102*	102*
* При наклоне плиты 0°.

Литература

1. Бронетанковые войска армии США. — М., Воениздат, 1956.

2. Бронетранспортер М2. Руководство службы, —М., Воениздат, 1944,

3. М.Г.Нерсесян, Ю.В.Каменцева. Бронетанковая техника армий США, Англии и Франции. — М., Воениздат, 1958.

4. Техническое руководство по легкому танку М3. — Издание Амторга, 1942.

5. Техническое руководство по среднему танку М3, — Издание Амторга, 1942.

6. S.Zatoga. Stuart. US Light Tanks in action. — Carrollton, Texas, 1979.

7. S . Zalоga. The M4 Sherman at War. — Hong Kong, 1994.

8. S . ZaIоga. US Tank Destroyers in combat 1941 - 1945.
– Hong Kong, 1996.

9. J.Mesko. М3 Half-tracks in action.— Carrollton, Texas, 1996.

10. R.P.Hunnicut. Sherman. A History of the American Medium Tank.

11. Panzer und andere Kampffahrzeuge yon 1916 bis heute. — Koln, 1978.

12. J.Ledwoch, J . Solarz. Czolgi amerykanskie. — Warszawa, 1994.

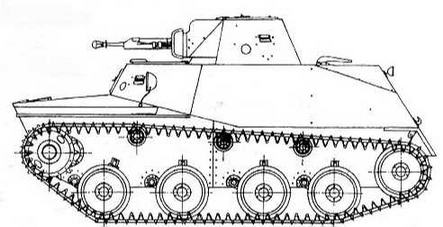

Следующий номер «БРОНЕКОЛЛЕКЦИИ»: монография «Легкие танки Т-40 и Т-60»

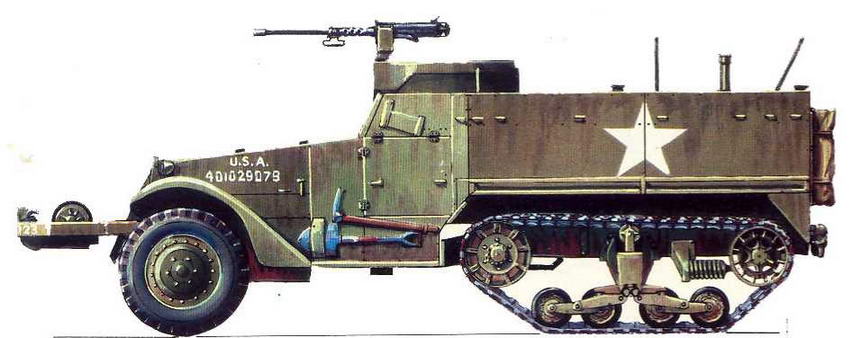

Бронетранспортер M3А1,

Штабная рота 46-го мотопехотного батальона 5-й танковой дивизии (6th Armored Infantry Battalion, 5th Armored Division), Нормандия, июнь 1944 г.

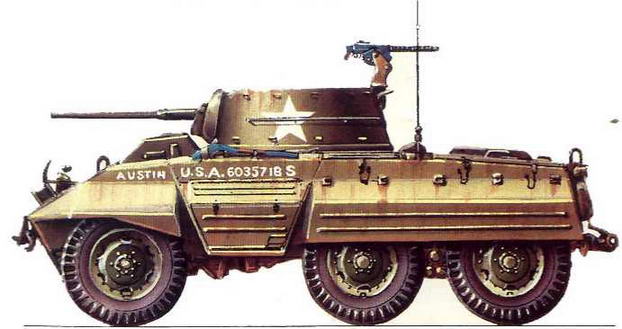

Бронеавтомобиль М8.

87-й кавалерийский разведывательный эскадрон 7-й танковой дивизии (87th Cavalry Reconnaissance Squadron, th Armored Division). Франция, август 1944 г.

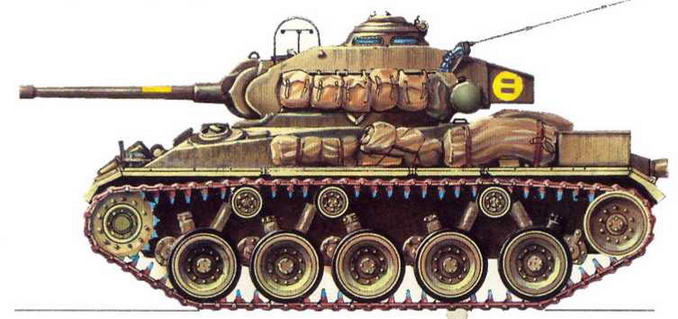

Легкий танк М24.

Рота «Д» 13-го танкового батальона 1-й танковой дивизии (D Company, 13th Armored Battalion, 1st Armored Division). Италия, апрель 1945 г.

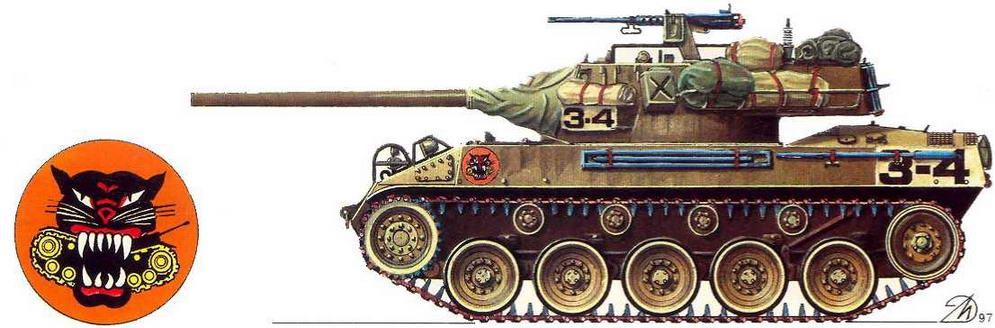

Самоходная пушка М18.

701-й противотанковый батальон (701st Tank Destroyer Battalion), Италия, апрель 1945 г.

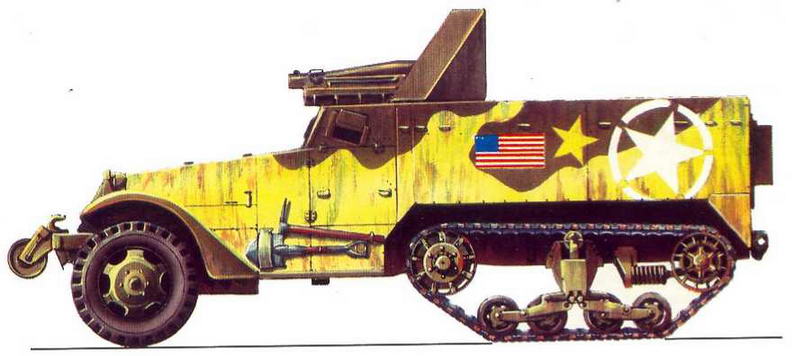

Самоходная гаубица Т30

15-я рота полковых орудий (15th Regimental Cannon Company). Сицилия, июль 1943 г.

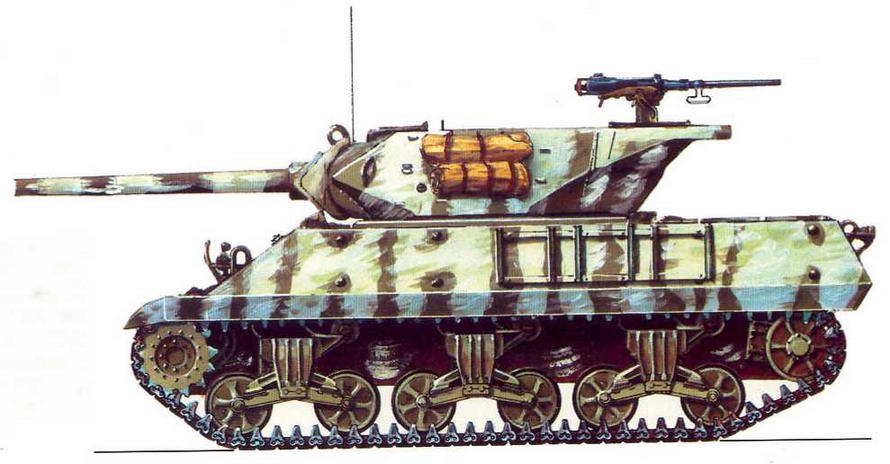

Самоходная пушка М10.

773-й танковый батальон (773th Tank Battalion). Бельгия, декабрь 1944 г.

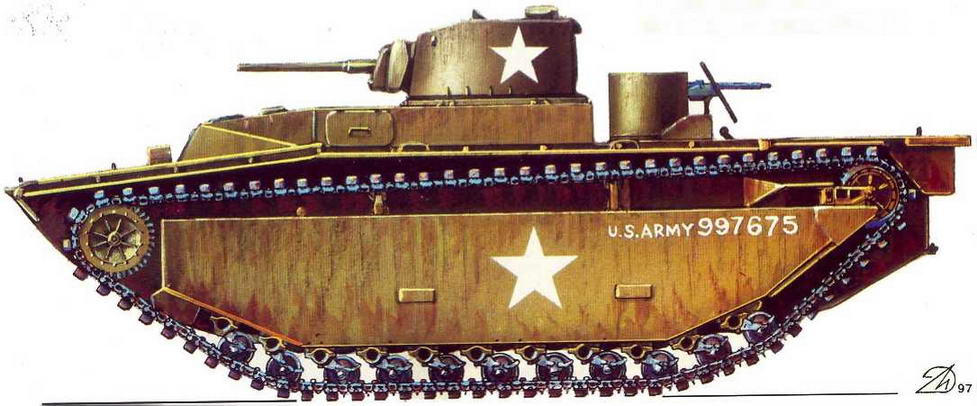

Плавающий танк LVT{А)-1.

708-й амфибийный тракторный батальон (708th Amphibious Tractor Battalion). Сайпан, 15 июня 1944 г.

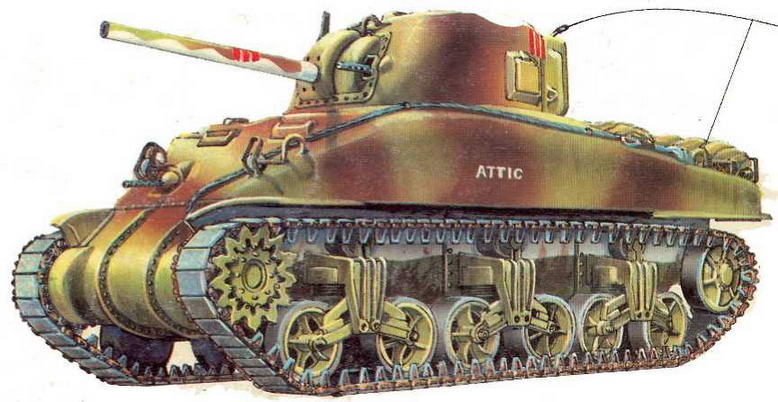

Средний танк М4А1.

Рота «Е» 2-го батальона 67-го танкового полка 2-й танковой дивизии (Е Company, 2nd Battalion, 67th Armored Regiment, 2nd Armored Division). Сицилия, 1943 г.

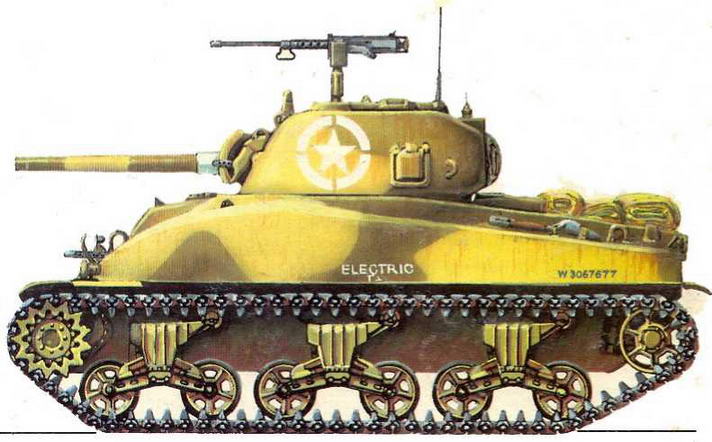

Средний танк М4А1.

Рота «А» 1-го батальона 13-го танкового полка 1-й танковой дивизии (A Company, 1st Battalion, 13th Armored Regiment, 1st Armored Division). Италия, апрель 1944 г.

Эмблема 1-й танковой дивизии.

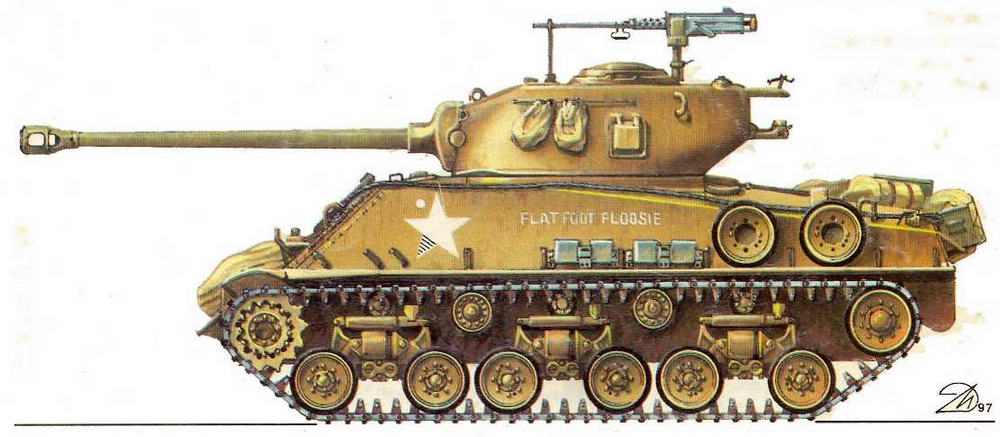

Средний танк М4АЗ (76)W HVSS.

41-й танковый батальон 11-й танковой дивизии (41st Tank Battalion, 11th Armored Division). Первый танк из 3-й армии генерала Паттона, переправившийся через Рейн 21 марта 1945 г.
