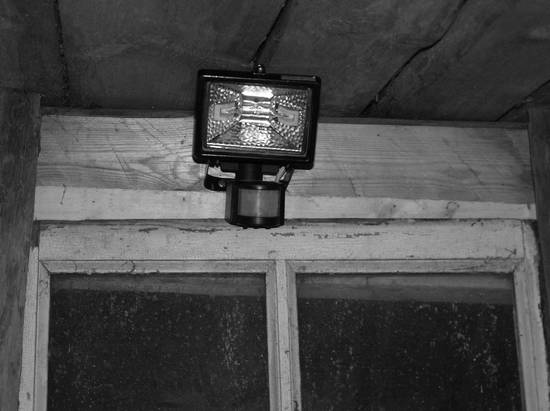

^{Рис. 4.19. Датчик движения, совмещенный с фонарем}

В зависимости от типа применяемой в датчике линзы Френеля (на рис. 4.19 и 4.20 хорошо видно матовое стекло) можно получать различную территорию перекрытия (охраны) датчика: вертикальную – типа «занавес», широкую по глубине, сфокусированную или размытую. Когда в зоне защиты появляется излучатель тепла – человек или животное – изменение теплового излучения в инфракрасном спектре улавливается датчиком, усиливается и управляет оконечным силовым каскадом. В качестве оконечного устройства обычно используется реле, управляющее сиреной либо любой другой нагрузкой.

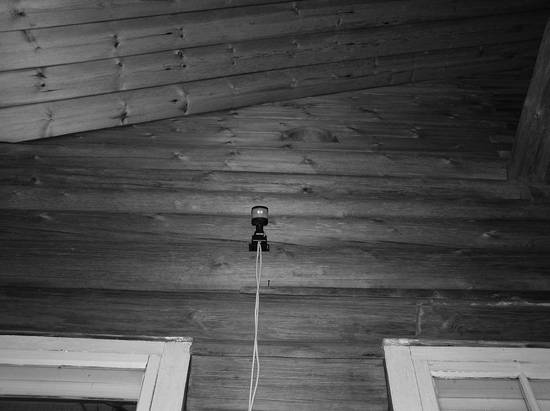

^{Рис. 4.20. Датчик движения для внешней установки}

Датчики движения имеют одинаковый принцип действия и различаются некоторыми дополнительными функциями: индикацией срабатывания с помощью светодиода, регулировкой чувствительности, уровня освещенности (чтобы, например, свет не включался днем), времени задержки выключения и некоторыми другими.

4.6.1. Подключение датчика движения

Подключить ДД очень просто. Необходимо соблюдать только обычные меры безопасности работы с электричеством, такие же, как и при замене электролампы.

К каждой упаковке ДД приложена подробная инструкция для подключения в сеть 220 В. Используются только три провода: «ноль» (синий) и «фаза» (коричневый) – входящие, и выходной провод (как правило, красного цвета). Между выходным проводом и синим подключают нагрузку, например, лампу освещения или электрический звонок, если требуется звуковая сигнализация (например, при подходе к дому посторонних).

4.6.2. Некоторые особенности датчиков движения

Не каждый знает об особенностях работы датчиков движения, наиболее интересны две из них:

• датчик движения нежелательно фотографировать «в упор». Фотовспышка ослепляет пироэлектрический детектор датчика, и впоследствии прибор может оказаться «слеп» к перемещению людей в зоне своего действия, то есть вести себя как неисправный. Эту особенность часто используют злоумышленники, нейтрализующие датчики движения, находящиеся в составе охранных комплексов защиты от несанкционированного проникновения;

• датчик движения реагирует на перемещение в своей зоне контроля предметов, излучающих тепло. Это могут быть люди и/или животные. При установке датчика движения на кухне (или в иных помещениях), где имеется газовая плита, такой датчик может вести себя неадекватно, демонстрируя сбой в работе.

Дело в том, что природный газ излучает тепло, улавливаемое пироэлектрическим детектором датчика движения, и в то же время пламя газовой комфорки колеблется. То есть датчик движения воспринимает горение природного газа, как постоянное перемещение предмета. Эта особенность заставляет датчик движения реагировать и, в зависимости от исполнительного устройства, включать устройства нагрузки – например, освещение кухни. При использовании на кухне электрической плиты ложный эффект срабатывания датчиков движения не наблюдается.

Как, не отключая датчик движения, «запретить» ему реагировать на изменение теплового поля в контролируемой зоне?

Для этого надо всего лишь чем-либо прикрыть рабочую поверхность детектора пироэлектрического датчика движения. В качестве такого экрана с успехом послужит любая (в том числе белого цвета) материя или, например, штора, портьера. Этот способ напоминает нейтрализацию надоедливого попугая, которого может заставить замолчать накинутый на клетку платок или иная ткань.

Применение данного способа оправдано не только на кухнях, но и в комнатах, и иных интерьерах, где может быть установлен включатель освещения на основе датчика движения – к примеру, в гостиной.

4.6.3. О ложных срабатываниях

Датчики движения редко дают сбои, связанные с ложными срабатываниями. Однако исключить их совсем нельзя. Чаще всего причиной ложных срабатываний ДД являются насекомые, в частности пауки, плетущие паутину под потолком помещения, в углах – местах расположения пироэлектрических детекторов.

Как полностью исключить ложное срабатывание охранного устройства на основе ДД? Выходов из положения несколько:

• скомбинировать пироэлектрический датчик движения с другим датчиком, основанным на ином принципе детекции, – к примеру, емкостным датчиком;

• использовать для монтажа корпусов датчиков движения стойки из каштанового дерева – пауки его избегают;

• периодически распылять инсектициды вокруг корпусов пироэлектрических детекторов.

Кроме того, нежелательно размещать ДД вблизи нагревательных приборов (камин, вентилятор, кондиционер и др.), поскольку они сами по себе являются источниками излучения тепловых сигналов инфракрасного спектра (об этом см. ранее).

ВНИМАНИЕ, ВАЖНО!

Близко к ДД нельзя располагать антенны передающих устройств диапазона частот 1–800 МГц и сами передатчики (радиостанции), поскольку при излучении радиочастоты от антенн и работе радиостанций в режиме «передача» датчики движения подвержены ложным срабатываниям.

ДД всех рассмотренных типов реагируют также на излучение пультов дистанционного управления (ПДУ), передающих сигнал по радиоканалу. Такими ПДУ являются популярные в последнее время беспроводные звонки, передающий пульт которых устанавливают при входе в дом (квартиру). Нажатие на кнопку такого дистанционного звонка даст импульс на срабатывания установленного в пределах 10 м датчика движения. Это важно учитывать при выборе места установки и того, и другого электронного устройства.

На ПДУ от бытовой техники (телевизоров, музыкальных центров и т. п.) ДД не реагируют.

4.7. Энергосберегающая лампа для освещения дома снаружи

Снаружи фермерской усадьбы удобно применить энергосберегающую лампу мощностью 5–7 Вт в защищенном плафоне (рис. 4.21).

Сила света от такой лампы примерно соответствует силе света от лампы накаливания мощностью 60 Вт, служащей намного меньше по времени.

Я применяю энергосберегающие лампы Comset EU-5V перед входом в усадьбу, в хлевах, в подсобных помещениях годами.

Управлять лампой можно и автоматически – с помощью рассмотренных в разд. 4.6 датчиков движения или с помощью электронного таймера, запрограммированного на определенный интервал времени включения.

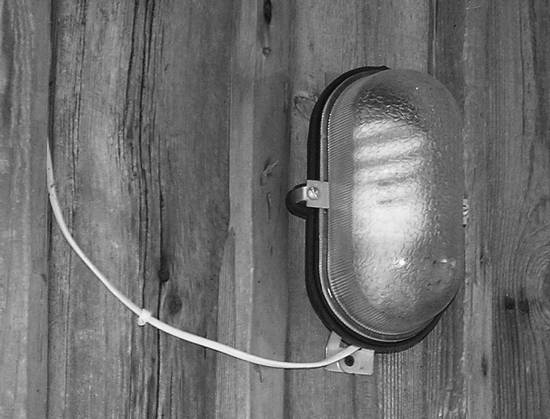

^{Рис. 4.21. Энергосберегающая лампа в защищенном от внешних условий плафоне}

ВНИМАНИЕ, ВАЖНО!

Даже если вы уезжаете из дома, лампа будет автоматически включаться в установленное время (к примеру с 18 до 23 часов ежесуточно), освещая подход к дому и таким образом сигнализируя соседям и антисоциальным элементам о том, что хозяин на месте.
