Центробежные насосы нефтепереработки

– К насосу гибкими шлангами подводят пар, инертный газа, сжатый воздух для продувки и прогрева насоса от линий, подведенных к площадке с насосами.

Регулируют работу центробежных насосов с помощью клапана, установленного на выходном патрубке насоса [4]. Пуск выполняют при закрытой задвижке на выходе, открытием задвижки устанавливают требуемую производительность насоса.

Наиболее распространенные схемы обвязки насосов:

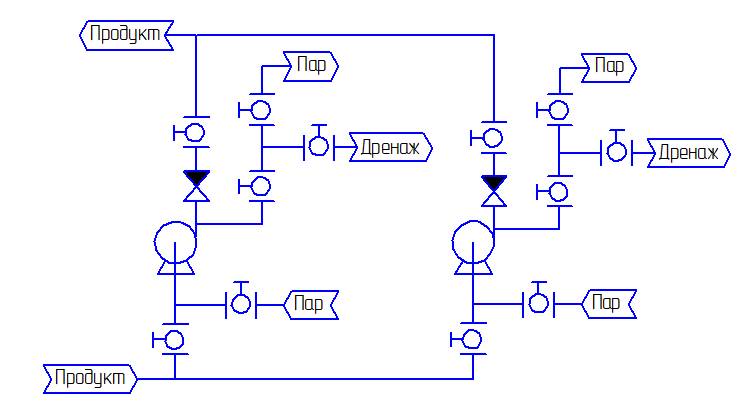

– схема обвязки для пропариваемого насоса:

< image l:href="#"/>

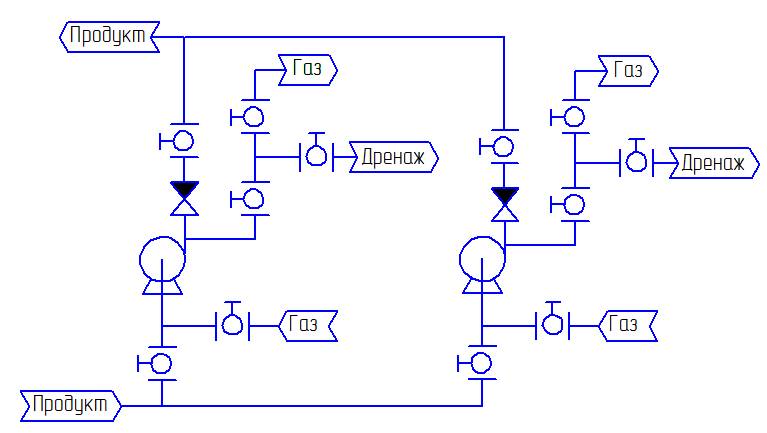

– схема обвязки для продувки газом

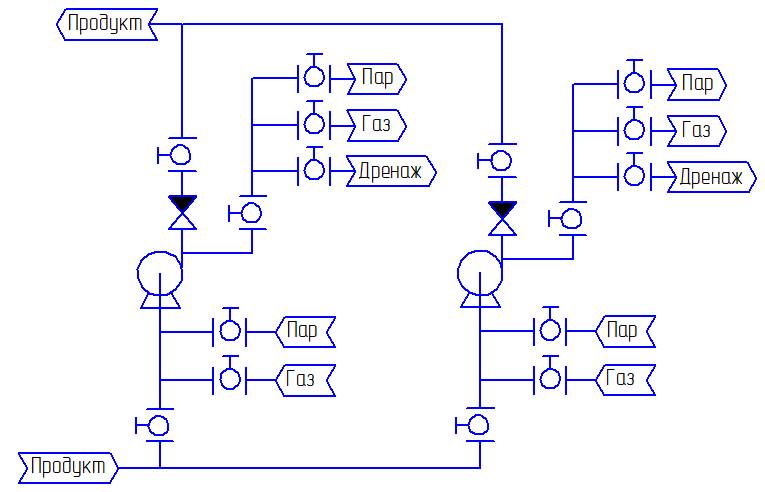

– схема обвязки для пропариваемых и продуваемых насосов:

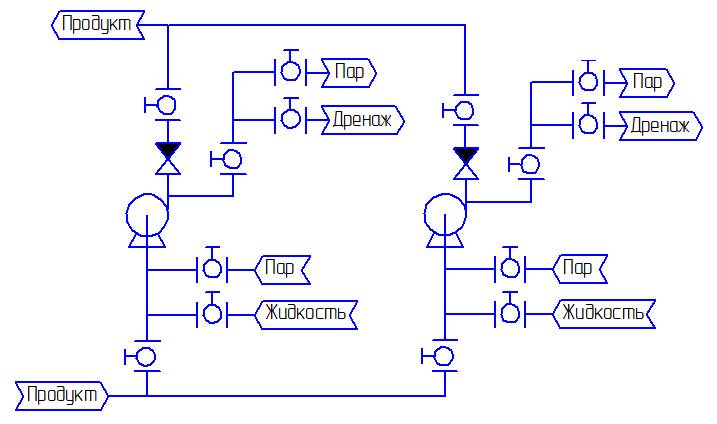

– схема обвязки насосов продуваемых и промываемых:

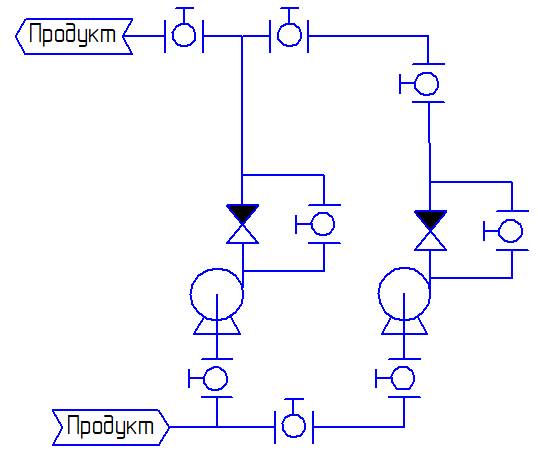

– схема обвязки для циркуляции через запасной насос (остальная часть обвязки условно не показана):

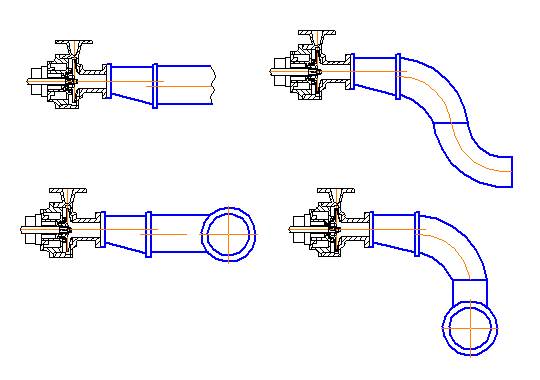

Варианты расположения трубопроводов:

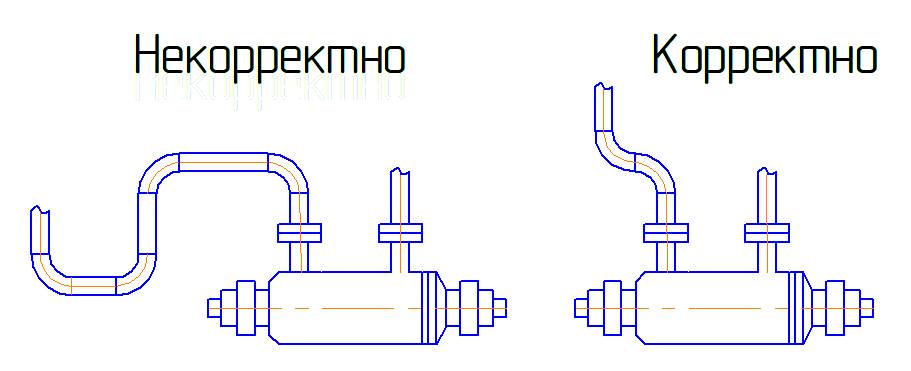

– правильная трассировка труб для насосов типа НК:

– для насоса типа НДМ:

Привязка насоса в технологической документации

Для насосного агрегата проектируются рабочая технологическая схема с обвязкой трубопроводами, схема автоматизации, электрическая схема.

В проектном институте технологом проектируется общая технологическая схема установки, в которую интегрируется схема от насоса.

Завод изготовитель разрабатывает PI&D схемы насосов, которые затем перечерчиваются на технологической схеме объекта и в результате получается общая сквозная технологическая схема, вписывающая схему насоса в схему объекта.

Схемы разрабатываются и рассчитываются в специализированных программах для технологических расчетов, по результатам расчетов выполняется графическая часть разработки схемы PI&D.

Насос на схеме показывается в виде, соответствующим реальному насосу для предоставления наиболее полной информации. Вариант изображения насоса в виде условного изображения является худшим по сравнению с первым способом.

Приведем пример привязки насоса в технологии

Исходными данными для выбора насоса являются [2]:

– напор во всасывающей и нагнетательной линиях трубопровода,

– расход и температура перекачиваемого потока,

– вязкость и плотности жидкости.

Разница между напорами во всасывающей и нагнетательной линиях трубопровода (дифференциальный напор) является тем напором, который требуется обеспечить работой насоса. Под этот напор проектируется проточная часть насоса и оптимизируется под максимальный КПД.

Напор насоса, рассчитанный, по приведенной выше формуле Эйлера:

представляет собой разницу между напором

во всасывающей

и нагнетательной линиях

Технологические схемы обвязки насосов

Для комплектации отечественного насосного оборудования рекомендуется использовать торцовые уплотнения и системы их обвязки российских фирм-производителей Анод и Герметика. Отметим, что специалистами Герметики была выпущена монография «Уплотнения и уплотнительная техника».

Проектирование теплообменного аппарата необходимо заказать у конструктора статического оборудования, а для разработки технологической схемы привлечь технолога проектного института.

Описание работ по проектированию блоков нефтяных аппаратов на современном уровне подробно изложено в работе [1].

Проектирование объектов нефтепереработки в целом приведено в работе [2].

Монтажная компоновка может быть выполнена с привлечением специалиста по монтажной компоновке (трассировка труб, ориентация арматуры и КИПиА и др.) или конструкторами по насосам. Для этого необходимо знать нормы проектирования технологических трубопроводов и требования к компоновке технологических объектов нефтеперерабатывающих заводов.

Схемы обвязки современных торцовых уплотнений разрабатывают на основании приведенных данных в переведенном на русский язык стандарте ГОСТ 32600 (оригинальный стандарт API 610).

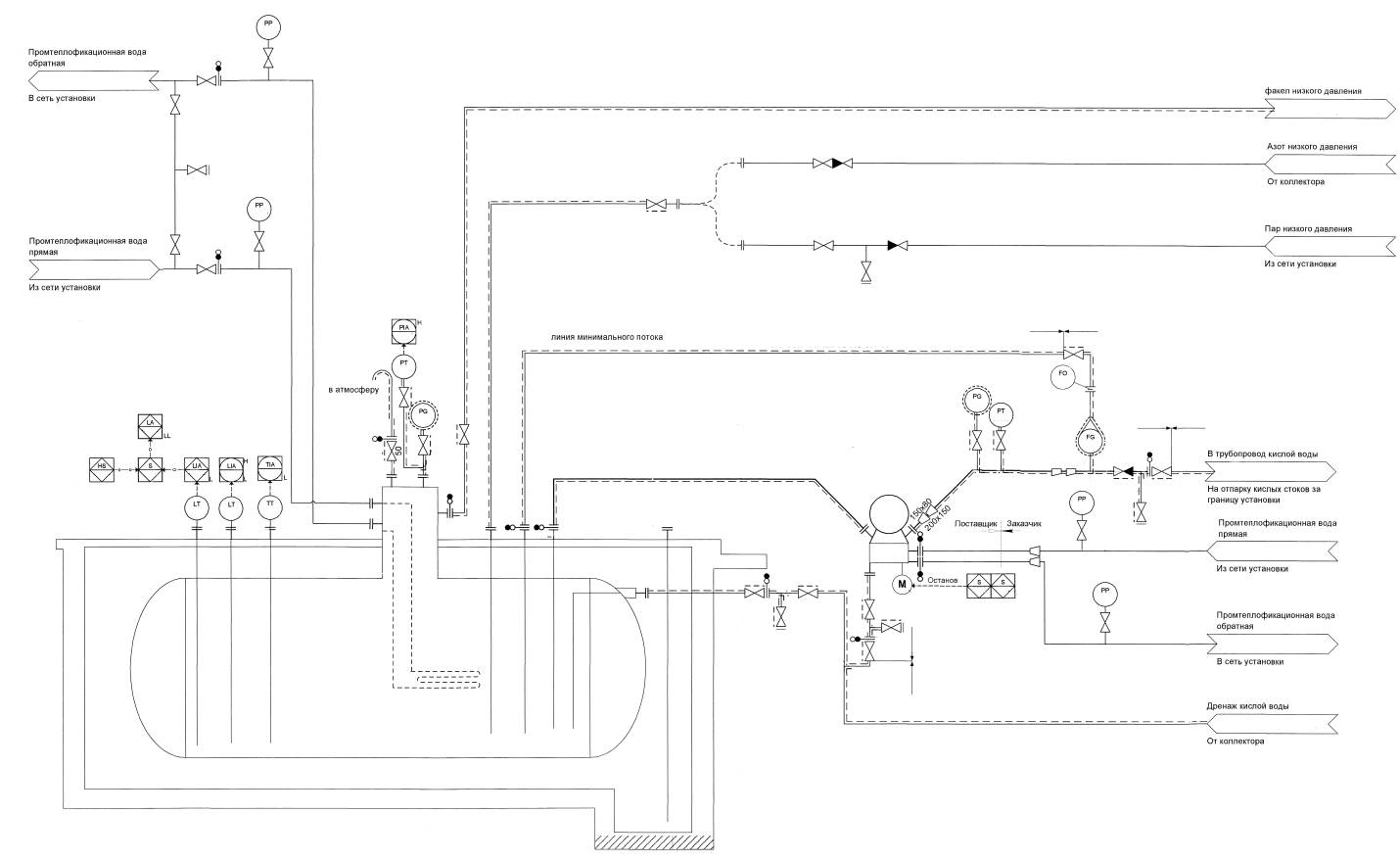

Технологическая схема обвязки насоса и насосного агрегата проектируется по нормам и правилам, по которым проектируются технологические схемы для нефтеперерабатывающих установок. Разработка схемы может быть выполнена вручную или, возможно, с использованием специальных программ, например, HYSYS, используемой для расчета технологических схем нефтепереработки (в этом случае насосный агрегат проектируется как блочная установка).

Технологическая схема должна выполняться отдельным документом и прикладываться в комплект документации к системе обвязки торцового уплотнения (со схемой автоматизации).

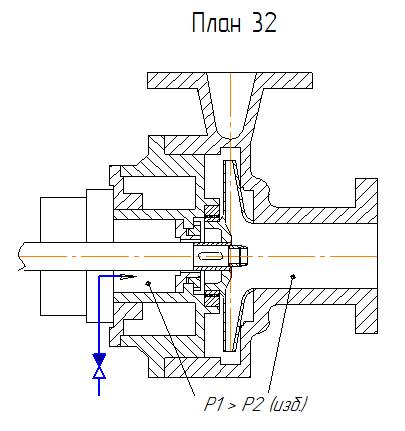

Одинарные торцовые уплотнения не комплектуются системой обвязки как таковой. В сальниковую камеру торцового уплотнения из нагнетательного патрубка насоса по трубопроводу подается жидкость для поддержания давления по плану 21, и с обеспечением циркуляции импеллером по схемам планов из ГОСТ 32600:

Защитная жидкость может подаваться на одинарное уплотнение с внешней линии:

– план 52

– план 53

Схема автоматизации системы обвязки уплотнения определяется применяемым планом и теплообменным аппаратом с его комплектацией.

Теплообменные аппараты являются статическим технологически оборудованием в составе насосного агрегата. В этом случае насосный агрегат можно рассматривать как насосную установку в блочном исполнении – на общей раме с монтажом насоса, электродвигателя, технологических трубопроводов. Трубопроводы необходимо проектировать (трассировка и конструкция) в соответствии с нормами на технологические трубопроводы вне зависимости от того, указаны трубопроводы насосных агрегатов в ГОСТ на технологические трубопроводы или нет так как это формальная проблема.
