«Черная кошка» Панцерваффе

Тактико-технические характеристики САУ «Ягдпантера»

Боевая масса, т 45,5

Экипаж, чел 5

Габаритные размеры, мм:

длина 9870

ширина 3270

высота 2715

клиренс 560

Высота линии огня, мм 1960

Толщина брони, мм:

лоб корпуса 80

борт 50

корма 40

крыша 25

днище 16

Максимальная скорость движения, км/ч:

по шоссе 46

по местности 24

Запас хода, км:

по шоссе 200

по местности 100

Преодолеваемые препятствия:

угол подъема, град 30

ширина рва. м 2,45

высота стенки, м 0,9

глубина брода,м 1,55

Удельное давление, кг/см 20,9

Удельная мощность, л.с./т 15,63

Другие самоходно-артиллерийские установки

Шасси танка «Пантера» предполагалось также использовать для создания самоходных орудий, вооруженных пушками и гаубицами крупного калибра.

В сентябре 1942 года была разработана САУ, вооруженная 105-мм легкой полевой гаубицей leFH 43. К концу года изготовили ее деревянный макет. Гаубица устанавливалась в полуоткрытой вращающейся на 360° башне. Толщина брони: 50 мм — лоб и 20 мм — борт и корма. Этот проект получил обозначение Grille 15.

Фирмой Krupp разрабатывалась установка со 128-мм противотанковой пушкой РаК 80 L/55 — Grille 12. В свою очередь, фирма Rheinmetall разработала несколько проектов САУ, в том числе Gerat 811 со 150-мм тяжелой полевой гаубицей sFH 18/4, Gerat 5-1530 с гаубицей sFH 43 того же калибра и вооруженную 128-мм пушкой К 43 самоходку Gerat 5-1213.

Планировалось и создание штурмовых орудий Sturm-Panther с мортирами калибра 150 и 210 мм.

Еще одной конструкцией на шасси «Пантеры» стал так называемый универсальный гусеничный транспортер Waffentrager, проектировавшийся с июня 1943 года фирмами Alkett, Daimler-Benz и Krupp. Базовое шасси предполагалось укоротить до шести опорных катков и использовать под монтаж различного вооружения — от счетверенной установки 20-мм зенитных пушек до 75-мм противотанковой пушки РаК 42 L/70. Боевая масса машины, получившей обозначение VK 2801, составляла 26,5 т. В силовой установке предполагалось использовать бензиновый двигатель Maybach HL 100 мощностью 400 л.с. или дизель Daimler-Benz МВ 819. Максимальная скорость достигала 50 км/ч, а при использовании опорных катков диаметром 700 мм — 30 км/ч. Предусматривалось и применение VK 2801 в качестве дрезины, для чего имелся железнодорожный ход из четырех колес, выдвигавшихся гидравликой из днища машины. Дальше всех в разработке проекта продвинулась фирма Krupp. К октябрю 1943 года масса ее варианта достигла 33 т. На этой машине уже должен был использоваться «родной» пантеровский двигатель Maybach HL 230 мощностью 650 л.с. Месяцем позже по решению министерства вооружения проектирование универсального гусеничного транспортера прекратили как бесперспективное.

В конце войны фирма Skoda разработала на базе «Пантеры» проект самоходной установки для запуска неуправляемых ракет калибра 105 мм. Пусковая установка могла поворачиваться на 360°, углы вертикального наведения колебались между — 5 и +75°. Дальность полета ракет достигала 5000 м. Эта машина, как, впрочем, и все перечисленные, так и осталась на бумаге.

Фотокопия эскиза САУ Grille 12

Зенитные самоходные установки

В конце 1942 года фирма Krupp начала работы над машиной Flakpanzer 42, вооруженной 88-мм зенитной пушкой FlaK 41 во вращающейся на 360° башне. Однако после нескольких месяцев проектирования более пригодными для самоходных установок признали автоматические зенитные орудия калибров 20 и 37 мм.

21 мая 1943 года фирма Rheinmetall представила проект счетверенной установки 20-мм автоматических пушек MG 151/20. Пушки смонтировали в полностью бронированной вращающейся башне попарно в два яруса. Углы наведения колебались в пределах от — 7° до +75°. Бронирование башни было идентично стандартной башне танка «Пантера».

13 января 1944 года фирмы Krupp и Rheinmetall получили заказ на проектирование спаренной установки калибра 37 мм. Вскоре Rheinmetall разработала проект боевой машины Gerat 1554. Две автоматические зенитные пушки FlaK 43 разместили в закрытой вращающейся на 360° башне. Деревянный макет башни в натуральную величину, изготовленный компанией «Братья Ригер», установила на шасси «Пантеры» фирма Daimler-Benz. Эту машину успешно продемонстрировали Гитлеру 7 декабря 1943 года в его ставке в Растенбурге в Восточной Пруссии. Однако серийное производство зенитной самоходки, получившей название «Коелиан» (Coelian), так и не было начато из-за серьезных проблем, возникших с подачей боезапаса при углах возвышения, близких к 90°. Не удалось справиться с трудностями по удалению стреляных гильз и пороховых газов, которые быстро скапливались бы в боевом отделении при интенсивной стрельбе. Кроме того, предпочтение было отдано новой спаренной зенитной пушке FlaK 44.

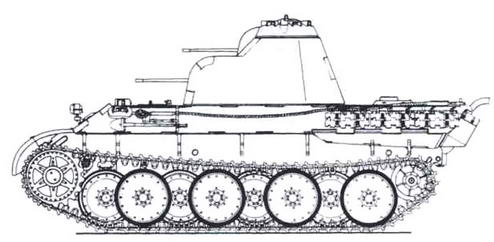

Flakpanzer mit 2 cm MG 151/20

Flakpanzer Coelian

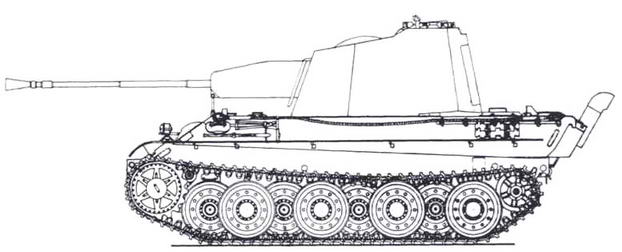

Flakpanzer Super Coelian (проект Krupp)

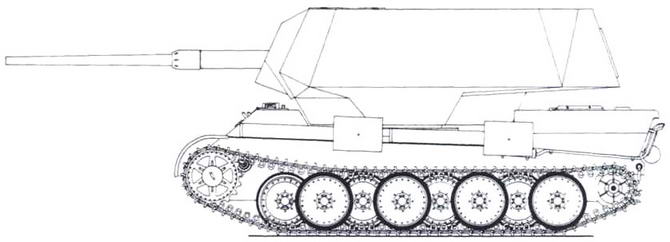

Flakpanzer mit 8,8 cm Flak 41

В 1944 году фирмы Daimler-Benz и Krupp начали проектирование башни под установку нового 37-мм спаренного орудия. Пушка FlaK 44/L57 имела скорострельность 500 выстр./мин на ствол и начальную скорость снаряда 1000 м/с. Дальность выстрела составляла 6600 м. Чертежи башни были готовы к 28 марта 1944 года. В отличие от первого варианта Coelian она получила наклоненную лобовую плиту толщиной 60 мм. Вращение башни осуществлялось с помощью гидропривода. Прототип предполагалось изготовить к середине года, но вновь возникли те же трудности, что и с предыдущей машиной. Вдобавок с сильным отставанием разрабатывался специальный телескопический прицел. Работы затянулись до начала 1945 года и были прекращены.

Параллельно с проектированием 37-мм ЗСУ шло создание боевых машин с орудиями более крупного калибра, в частности, с 55-мм автоматическими зенитными пушками. Их разработка, к которой привлекались фирмы Rheinmetall и Krupp, началась в 1942 году, после того как выяснилось, что 50-мм зенитная пушка FlaK 41 имеет массу недостатков.

Окончательный вариант нового орудия, получившего обозначение 5,5 cm FlaK Gerat 58, был готов в ноябре 1944 года, а серийное производство планировалось начать в феврале 1945-го. Пушка имела скорострельность 140 выстр./мин и начальную скорость 1050 м/с.

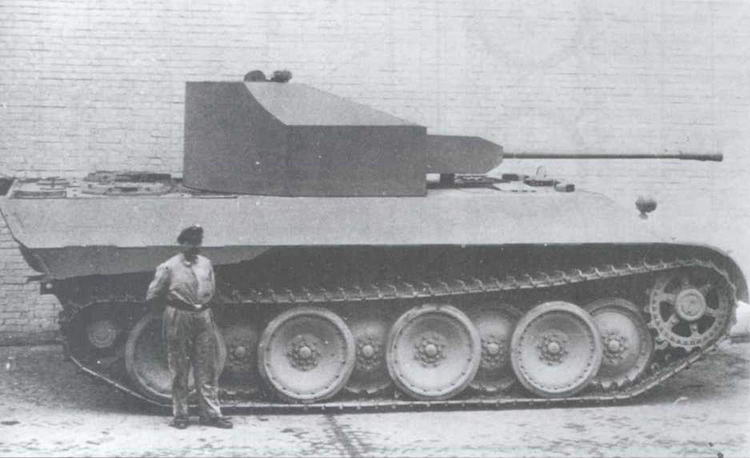

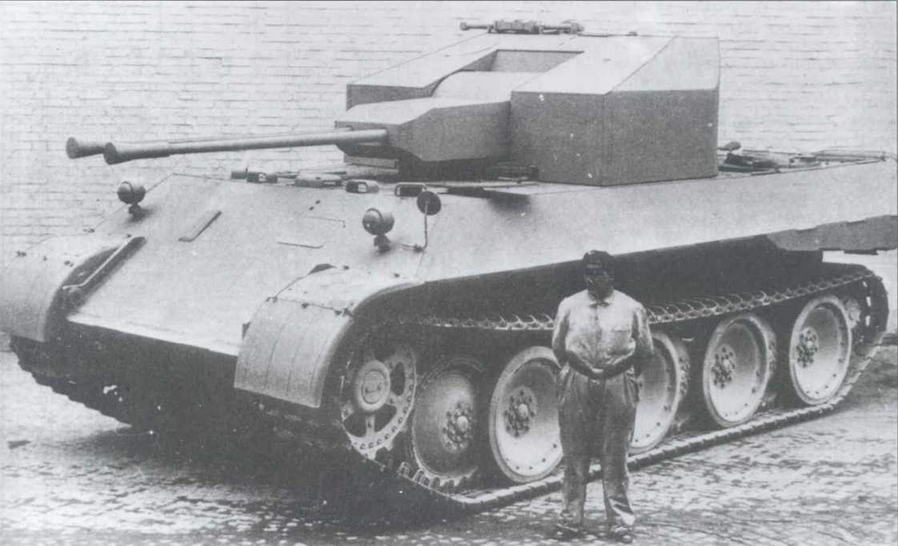

Шасси «Пантеры» Ausf.D с установленным на нем деревянным макетом башни ЗСУ «Коелиан» (фото вверху и внизу)

8 мая 1944 года было принято решение о разработке зенитной самоходной установки с двумя 55-мм пушками. Krupp немедленно представила свой VFW (Versuchs FlaK Wagen — опытная зенитная машина) с открытой установкой пушек и откидными бортами. Кроме того, существовал вариант с башней, позаимствованной у ЗСУ Ostwind, но установленной на шасси «Пантеры». В свою очередь, фирма Rheinmetall предложила проект ЗСУ Coelian, но с 55-мм пушками. В итоге министерство вооружений выдало ей заказ, продублировав его при этом фирме Krupp. Последняя должна была представить проект, основываясь на предложении Rheinmetall.

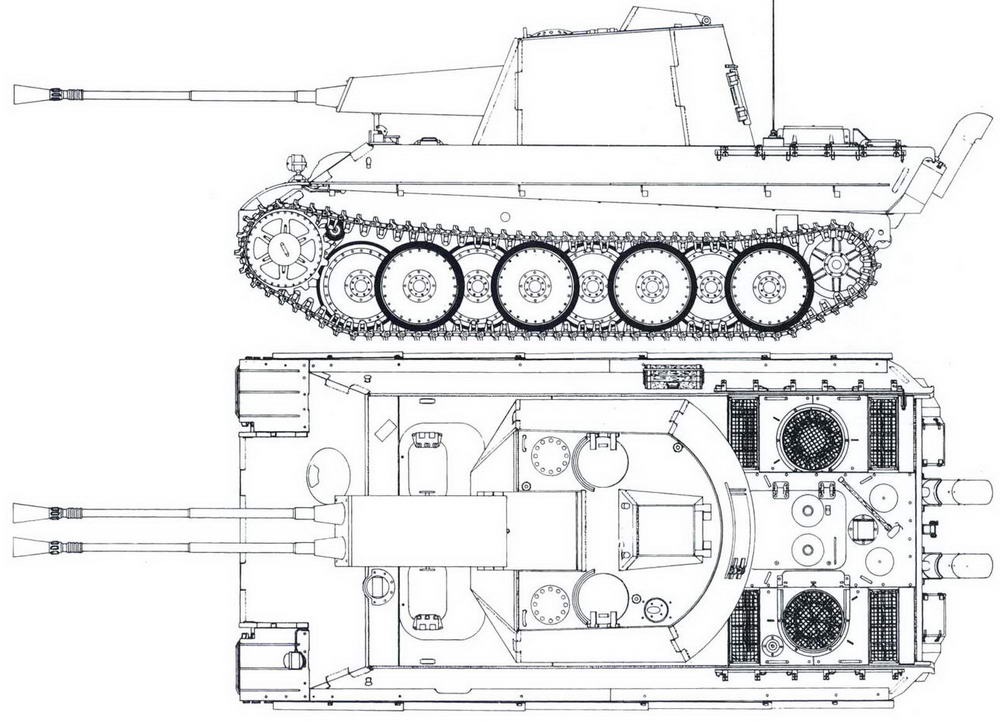

Super Coelian (проект Rheinmetall)

При проектировании башни не обошлось без трудностей. В частности, предполагалось использовать стереоскопический прицел-дальномер, которого еще не существовало, поэтому его место расположения и габариты были довольно условными.

Чертежи подготовили к октябрю 1944 года. В ноябре построили три деревянные модели в масштабе 1:10. Две из них представила Rheinmetall, третью— Krupp. Месяцем позже фирма Rheinmetall получила заказ на изготовление полноразмерного деревянного макета башни с вооружением, который выполнила к февралю 1945 года.
