Трансмиссия состояла из карданной передачи,трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.
Коробка передач — трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.
Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность подводилась короткими поперечными валами с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представляли собой весьма трудоемкую операцию.
Приводы
ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

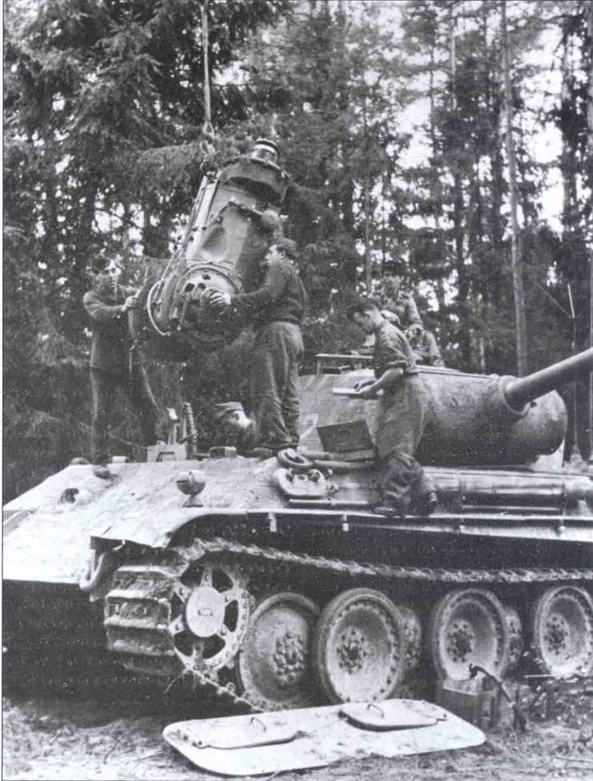

Демонтаж коробки передач и механизма поворота танка «Пантера» в полевых условиях. На переднем плане — крышка люка, предназначенного для демонтажа этого агрегата
Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа
Подвеска — индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.
Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

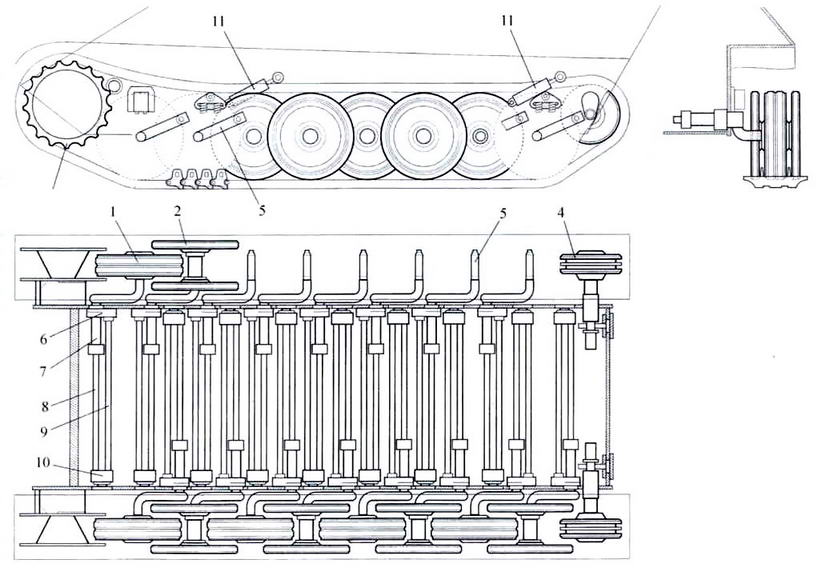

Схема подвески танка:
1,2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — балансир; 6 — неподвижная муфта крепления торсионов; 7 — втулка торсиона; 8,9 — торсионы; 10 — подвижная муфта крепления торсионов; 11 — гидравлические амортизаторы
Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.
ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN700 12-1500BJ1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А ч. Потребители: электростартер Bosch BFD624ARS15 мощностью 4,4 кВт, контрольные приборы, подсветка прицелов, приборы световой и звуковой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.
СРЕДСТВА СВЯЗИ. Все танки «Пантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км, телефоном и 9,4-км телеграфом.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая. Сигнализация была выведена на панель приборов механика-водителя.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКОВ «ПАНТЕРА»
| Модификация | Ausf.D | Ausf.A | Ausf.G |
| Боевая масса, т | 44.8 | 44.8 | 45,5 |
| Экипаж, чел. | 5 | 5 | 5 |
| Габаритные размеры, мм: | |||
| длина | 8860 | 8860 | 8860 |
| ширина | 3440 | 3440 | 3420 |
| высота | 3100 | 2990 | 2980 |
| клиренс | 560 | 560 | 560 |
| Высота линии огня, мм | 2260 | 2260 | 2260 |
| Толщина брони, мм: | |||
| лоб корпуса | 80 — 60 | 80 — 60 | 80 — 50 |
| борт и корма | 40 | 40 | 50 — 40 |
| крыша и днище | 17 | 17 | 17 |
| башня | 100 — 17 | 100 — 17 | 100—17 |
| Максимальная скорость движения, км/ч: | |||
| по шоссе | 46 | 46 | 46 |
| по местности | 18,7 | 18,7 | 18,7 |
| Запас хода, км: | |||
| по шоссе | 200 | 200 | 200 |
| по местности | 100 | 100 | 100 |
| Преодолеваемые препятствия: | |||
| угол подъема, град. | 30 | 30 | 30 |
| ширина рва, м | 2,45 | 2,45 | 2,45 |
| высота стенки, м | 0,9 | 0,9 | 0,9 |
| глубина брода, м | 1,9 | 1,9 | 1,9 |
| Удельное давление, кг/см2 | 0.84 | 0,84 | 0,84 |
| Удельная мощность, л.с./т | 15,9 | 15,9 | 15,4 |
Машины специального назначения
Наряду с созданием новых вариантов линейного танка на базе «Пантеры» выпускалось и несколько машин специального назначения. Первой из них стала бронированная ремонтно-эвакуационная машина (БРЭМ) Bergepanzer V или Bergepanther (Sd.Kfz.179). И не случайно: новые танки поступали в войска, а средств для их эвакуации с поля боя практически не было. Существовавшая техника оказалась слишком слабой — для буксировки танка «Тигр», например, приходилось «запрягать» пять 18-тонных тягачей Famo!
Заказ на БРЭМ выдали 7 мая 1943 года, а уже месяц спустя фирма MAN начала выпуск шасси Ausf.D, предназначенных для нее. Первые 12 БРЭМ не имели крана и лебедки и по сути являлись линейными танками Ausf.D со снятыми башнями.
В начале 1944 года фирма Daimler- Benz разработала улучшенный вариант Bergepanther, который 1 марта был показан генеральному инспектору танковых войск Г.Гудериану на полигоне Айзенах.
Новая машина вместо башни имела специальную платформу с металлическими стенками и верхними откидными деревянными бортами, позволявшую перевозить груз до 3 т. Под платформой устанавливалась лебедка, разработанная фирмой MAN на основе конструкции, созданной в 1940 году для специальных плавающих машин, предназначавшихся для высадки в Англию. Лебедка имела тяговое усилие до 45 т и длину троса 200 м. Отбор мощности на лебедку производился от двигателя. К кормовой части корпуса БРЭМ крепился откидной сошник, предназначенный для удержания машины на месте при работе лебедки. Во время буксировки последняя блокировалась. Кроме того, БРЭМ оснастили кран-стрелой грузоподъемностью до 3 т, разработанной ремонтной бригадой Куммерсдорфского полигона. Стрела могла устанавливаться в специальные гнезда на правом или левом борту машины и при необходимости легко разбиралась. Для выталкивания застрявших машин применялся деревянный брус, крепившийся на стыке верхнего и нижнего лобовых листов корпуса.

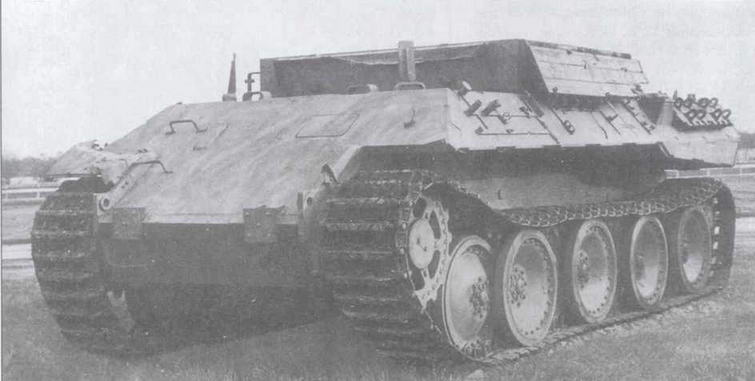

Первый вариант БРЭМ Bergepanther представлял собой «Пантеру» Ausf.D со снятой башней и установленной вместо нее грузовой платформой
Эта машина получила название Bergepanther Ausf.G. Первый ее образец был вооружен 20-мм пушкой KwK 38, установленной на специальном кронштейне на верхнем лобовом листе корпуса и прикрытой щитом толщиной 10 — 15 мм. Последующие серийные машины вооружались пулеметом MG 34, хотя на многих из них имелись кронштейны под пушку.
7 апреля Гитлер отдал приказание о ежемесячном производстве 20 машин. Впрочем, реальный выпуск составил в апреле 13 машин, в мае — 18, в июне — 20, а в июле — только 10. Всего же заводские цеха покинули 339 Bergepanther . Начиная с осени 1943 года Bergepanther начали поступать в войска. Планировалось, что в состав каждого батальона «пантер» будет входить ремонтно-эвакуационная рота с двумя БРЭМ и 13 тягачами Famo, однако достичь этого до конца войны так и не удалось.
Небезынтересно привести оценку этой, вне всякого сомнения, лучшей БРЭМ периода Второй мировой войны, данную советскими специалистами весной 1945 года, когда трофейная БРЭМ проходила испытания в Кубинке.
«Конструктивные изменения танка «Пантера», вызванные установкой лебедки и стрелы, незначительны и направлены в сторону упрощения общей конструкции танка. Тяговые усилия лебедки — 40 — 45 тонн (по тросу) в сочетании с возможностью устройства полиспаста (наличие пары роликов и длинный трос) обеспечивают эвакуацию аварийных и застрявших тяжелых и средних танков из любых противотанковых рвов, применяемых при современной обороне, а также из болот, рек и т.п.
Надежная броневая защита, хорошая проходимость, длинный трос и возможность управления лебедкой, не выходя из тягача, дают возможность производить эвакуацию танков непосредственно из нейтральной зоны под ружейно-пулеметно-минометным огнем противника.
