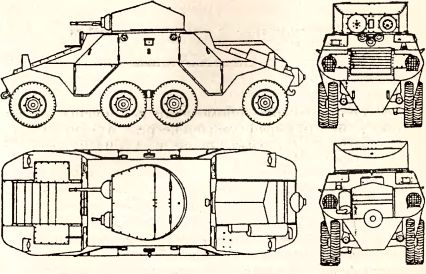

Рис. 64. Австрийский бронеавтомобиль ADGZ.

Проектирование было начато в сентябре 1931 года, причем для управления столь необычной ходовой частью применили бесступенчатую трансмиссию типа «Voith» (Austro-Voith-Tlirbo JDL) с шестискоростной гидравлической коробкой передач (3+3), заимствованную из конструкции трехосного полноприводного тягача ADAZ. Через два года был изготовлен небронированный опытный прототип, а в марте 1934-го — первый бронированный образец. Летом того же года ADGZ успешно прошел испытания. Опытные БА имели односкатные колеса и вращающуюся восьмигранную башню с 8-мм пулеметом Schwarzlose М7/ 12 (водяное охлаждение ствола). Еще два пулемета размещались в противоположных концах корпуса. Особенностью броневика стала симметричная конструкция — в каждой оконечности корпуса устанавливались место для водителя, курсовой пулемет и фары.

Шестицилиндровый карбюраторный двигатель Austro-Daimler М612 жидкостного охлаждения, рабочим объемом 11 964 куб. см (как и трансмиссия, был однотипным с применяемым на артиллерийском тягаче ADAZ) развивал мощность до 150 л. с. при 1800 об/мин. Максимальная скорость — 70 км/ч. Запас хода — 450 км. Двигатель и силовая передача размещались в кормовой части корпуса. В трансмиссию, кроме описанной выше коробки передач, входили демультипликатор и специальная гидравлическая муфта сцепления типа «Wandler». Тормоза гидравлические. Трансмиссия позволяла машине двигаться задним ходом с максимальной скоростью (до 70 км/ч). Как правило, в экипаж «Аустро-Даймлера» входили два водителя, размещавшиеся каждый на своем посту: в случае необходимости машина могла мгновенно, не разворачиваясь, умчаться из-под обстрела. Все оси ведущие; подвеска на листовых рессорах. В связи с увеличением веса конструкции в районе центра тяжести после установки пушечного вооружения колеса двух средних осей сделаны двускатными. Первая и четвертая оси — управляемые. Применение четырех ведущих осей позволяло 12 тонной машине без труда преодолевать подъем до 35 градусов.

Габариты БА: длина — 6,26 м, ширина — 2,16, высота — 2,56 метров. Клиренс: 0,27 метра. Броневые листы корпуса максимальной толщиной до 14,5 мм (борта — 6 мм) устанавливались под рациональными углами наклона Корпус сварной, его коробка крепилась к специальной силовой рамной конструкции, имевшей форму параллелограмма. Посадка экипажа осуществлялась через четыре двери в бортах корпуса На серийной модификации устанавливалась сварная цилиндрическая башня с двускатной крышей. В ней в отдельных шаровых установках размещались 20-мм автоматическая пушка «Solothurn» и пулемет «Schwarzlose» с независимой наводкой. Боекомплект: 250 20 мм снарядов и 5000 патронов. Оружие наводилось с помощью плечевых упоров. Экипаж 7 человек, включая обоих водителей.

В начале 1935 года была выпущена предсерийная партия новых БА (12 единиц). Серийная продукция, предназначавшаяся только для небольшой австрийской армии, была ограниченной — до 1937 года в строи ввели всего 27 машин. После аншлюса Австрии, состоявшегося через год, все оружие и военная техника были переданы вермахту. ADGZ были перевооружены: пушки заменены на стандартные германские KwK 35, а пулеметы — на MG 34. Из экипажа изъят второй водитель. В таком виде машины вначале пошли на укомплектование полицейских частей австрийских СС (12 единиц), затем ограниченно применялись в составе разведывательных батальонов подвижных частей СС и почти все были потеряны в боях 1939—41 годов.

В 1942 году, в связи с ростом потерь бронетехники, немцы решили возобновить выпуск ADGZ. Выполнение этого задания поручили все той же фирме «Штеир-Даймлер Пух», но хоть сколько-нибудь приемлемых объемов производства достичь не удалось: в конечном счете ограничились сборкой из имевшихся запасов деталей 25 машин. Последние применялись в войсках СС против советских и югославских партизан.

Германские конструкторы быстро оценили преимущества новой схемы тяжелого броневика перед повсеместно господствовавшей в то время формулой 6x4. Кроме резкого увеличения проходимости, четырехосная схема давала возможность разместить на колесном шасси мощное артиллерийское вооружение и другое оборудование без существенной потери скоростных качеств. С начала 30-х годов немцы начали активную работу под созданием отечественного тяжелого БА с колесной формулой 8x8 на базе уже упоминавшегося опытного «Даймлер Бенца». По следовавшее вскоре знакомство с ADGZ придало дополнительный импульс этой работе — к середине войны Германия располагала многочисленным семейством наиболее совершенных колесных бронеавтомобилей в мире.

Уже на начальном периоде второй мировой войны широко применялись броневики schwerer Panzersp"ahwagen Sd.Kfz. 231. Первое поколение этих бронемашин было трехосным, более поздние образцы получили усовершенствованные шасси, став таким образом первыми в мире четырехосными полноприводными БА. Обозначались они индексом «8 Rad» (8 колес). Шасси типа GS для бронеавтомобилей с формулой 8x8 в 1934 году разработала фирма «Bussing NAG». Корпус и прочее оборудование поставляли заводы «Deutsche Eisenwerke» в Киле и «F. Schihau» в Эльбинге.

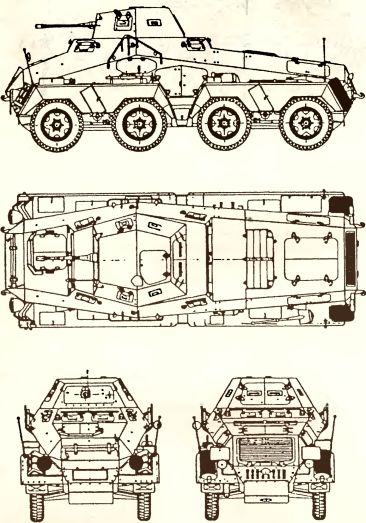

Рис. 65. Тяжелый бронеавтомобиль Sd.Kfz. 231 (8-Rad).

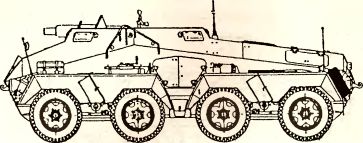

Рис. 66. Бронеавтомобиль Sd.Kfz 233 с 75-мм пушкой.

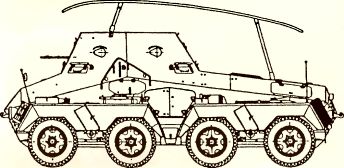

Рис. 67. Радиомашина Sd Kfz 263 (8-Rad).

Семейство поздних Sd.Kfz. 231 состояло из следующих вариантов:

Sd.Kfz. 231 (8 Rad) — четырехосный полноприводной бронеавтомобиль, разработанный фирмой «Bussing NAG». Вооружение — 20 мм автоматическая пушка и 7,92 мм пулемет MG 34 во вращающейся закрытой шестигранной башне. Экипаж четыре человека;

Sd.Kfz. 232 (Fu) (8 Rad) — машина с радиостанцией Fu 12 на базе 231. Экипаж четыре человека;

Sd.Kfz. 233 — самоходная установка на базе Sd.Kfz. 231 (8 Rad) с 75-мм «короткой» (длина ствола 24 калибра) пушкой поддержки пехоты StuK 37; применялась с 1941 года. Пушка установлена в неподвижной открытой рубке. Изготовлено 119 экземпляров. Экипаж четыре человека;

Panzerfunkwagen Sd.Kfz. 263 (8 Rad) — командирская машина с радиостанцией на базе Sd.Kfz. 231.

Сварной корпус многогранной формы образован броневыми листами, установленными под рациональными углами наклона. Все машины радиофицированы. Варианты для радиосвязи резко отличались от линейных образцов установленной на нескольких опорах громоздкой рам ной антенной, накрывающей БА сверху практически на всю его длину Если на Sd.Kfz. 232 передние опоры антенны размещались на крыше стандартной вращающейся башни, снабженной полным пушечно-пулеметным вооружением, то на специализированной радиомашине Sd.Kfz. 263 башню заменяла неподвижная просторная рубка без вооружения, или с единственным MG 34 в лобовом броне-листе. Крупноразмерная рамная антенна, значительно увеличивающая силуэт и без того относительно высокого и широкого бронеавтомобиля, подвергалась в войсках все общему порицанию. По этой причине на обоих образцах она впоследствии (в 1942 году) была заменена более компактной штыревой. На образце 263 рамная антенна дополнялась выдвижной телескопической антенной общей высотой 9 метров, размещенной позади радиорубки.

Боевая масса БА серии «231» составляет 8 3 8,8 тонн у разных модификаций. Габаритные размеры: длина — 5,85, ширина — 2,2, высота — 2,34 метра (высота с рамной антенной 2,87 м), клиренс 27 см. Бронирование лобовой части корпуса достигало 14,5 мм, бортов — 8 мм (впоследствии лобовая броня усилена до 30 мм). Стандартное вооружение составляла 20 мм автоматическая пушка KwK 30 (такая же, как и на легком танке PzKpfw II), замененная на машинах последних серий на более современную KwK 38 и спаренный с нею пулемет MG 34. Боекомплект — 180 20 мм выстрелов и 1050 патронов к пулемету.

8 цилиндровый карбюраторный V образный двигатель Bussing NAG L8V рабочим объемом 7913 куб. см и жидкостным охлаждением развивал мощность 180 л. с. (в 1937— 38 годах только 150 л. с.) при 3100 об/мин. Это позволяло даже такой тяжелой машине развивать скорость по шоссе до 85 км/ч. Запас хода по шоссе — 300 км.

Все четыре оси бронеавтомобиля выполнены ведущими и управляемыми; частично прикрыты броней (защитный фальшборт закрывал оси попарно, образуя две «тележки» — эта особенность позволяет легко различать БА семейств «231» и «234»). Силовая передача состоит из двухдискового сухого сцепления, демультипликатора, трехскоростной коробки передач и дифференциала с устройством самоблокирования. Все колеса ведущие и управляемые, подвеска независимая на листовых рессорах, тормоза механические. Шины пулестойкие, с гусматиками. Преодолеваемые препятствия: подъем до 30 градусов, ров шириной до 1,24 метра, вертикальная стенка высотой до 0,5 м и брод глубиной до метра (для сравнения: куда более легкий — 5,14 тонн — советский бронеавтомобиль БА-10 с колесной формулой 6x4 преодолевал подъем лишь до 24 градусов).

Двигатель размещался в кормовой части, благодаря чему башня была выдвинута практически к самой передней оконечности машины. От своего австрийского прародителя БА унаследовал два поста водителя — впереди и позади боевого отделения. Благодаря специальной трансмиссии немецкая машина могла двигаться задним ходом с максимальной скоростью.

В 1936—43 годах было выпущено 966 бронеавтомобилей различных модификаций, в том числе 607 Sd.Kfz. 231 / 232 119 Sd.Kfz. 233 и 240 Sd.Kfz 263. Тяжелые БА входили в состав разведывательных рот и батальонов танковых и моторизованных дивизии. Образец «233» с 1941 года применялся в качестве машины поддержки пехоты. Вариант «263» использовался в радиовзводах разведывательных танковых подразделений и в радиоподразделениях штабов подвижных соединений. С августа 1940 года для Африканского корпуса строился и особый тропический вариант (обозначался индексом «Trop»), отличавшийся установкой V образного двигателя воздушного охлаждения мощностью 220 л. с. и противопылевыми фильтрами.
