«Чудо-оружие» Третьего рейха

В качестве пусковой установки служил ствол экспериментального корабельного противолодочного бомбомета Raketenwerfer 61 фирмы «Rheinmetall-Borsig», установленный в шаровой установке в лобовом листе просторной сварной боевой рубки на шасси тяжелого танка PzKpfw VI Ausf. Е «Tiger». Длина ствола — 5,4 калибра (2054 мм). В сухопутном варианте это мощное орудие получило обозначение Sturmmoerser RW 61 (StuM RW 61) и снабжалось горизонтальным клиновым затвором (заряжание производилось с казенной части) и специальным оптическим прицелом РаК ZF 3x8. В отличие от прочих образцов реактивных установок оно предназначалось не для ведения залпового огня по площадям, а для прицельной стрельбы по конкретной цели. Снаряд с помощью небольшого вышибного заряда выбрасывался из ствола пусковой установки с начальной скоростью 45–91 м/с. Затем твердотопливный ракетный двигатель, использовавший 40-килограммовый пороховой заряд, сообщал снаряду скорость до 250 м/с, что обеспечивало возможность ведения эффективного огня на дистанцию до 5500 м. Более легким кумулятивным боеприпасом можно было стрелять на дистанцию 5800 метров. Огонь велся преимущественно с больших углов возвышения ствола (подъемный механизм обеспечивал угол вертикальной наводки до 85 градусов). С целью максимального снижения отдачи в дульном срезе мортиры имелись несколько десятков параллельных оси ствола газоотводных каналов.

Оборудованный таким образом танк, разработанный фирмой «Henschel», имел возимый боекомплект в 14 (по другим данным, 13) выстрелов и снабжался краном для погрузки снарядов, смонтированным на кормовой стенке рубки, подъемным устройством и лотком для заряжания мортиры. В крыше боевого отделения располагался прямоугольный люк для погрузки снарядов (в состав роты таких самоходок входили бронированные транспортеры боеприпасов). Справа от орудия располагался курсовой 7,92-мм пулемет (боекомплект 1500 патронов).

Боевая масса — 66–68 тонн, что на 9—11 тонн превышало массу линейного танка «Тигр» с 88-мм пушкой Габариты самоходки отличались от базового образца только по высоте (2850 мм). Лобовой лист рубки устанавливался под углом 35 градусов. Лобовая часть корпуса дополнительно прикрывалась 50-мм броневым листом, закрепленным на гужонах. Бронирование катаных лобовых листов достигало 150 мм, борта и кормы — 80, крыши боевой рубки — 40 мм. Пусковая установка была объединена в одно целое с массивной литой броневой маской. Экипаж — пять человек. Машина оборудовалась стандартной радиостанцией Fu 5.

12-цилиндровый карбюраторный V-образный двигатель Maybach HL10 Р30 жидкостного охлаждения рабочим объемом 23095 куб. см. и мощностью 650 л. с., при 2600 об/ мин позволял машине развивать скорость 38,2 км/ч при запасе хода 100 км. Трансмиссия включала в себя многодисковый главный фрикцион с трением в масляной ванне и безвальную коробку передач (8 вперед, 4 назад), смонтированные в одной ванне, планетарные механизмы поворота и бортовые передачи.

Основу ходовой части составляло 24 опорных катка (по 12 на борт). Подвеска индивидуальная торсионная с гидравлическими амортизаторами на переднем и заднем балансирах. Опорные катки снабжались внутренней амортизацией и располагались в шахматном порядке. Ведущее колесо (со съемными зубчатыми венцами) заднего расположения; зацепление цевочное. В каждой гусенице 96 траков шириной 725 мм. Преодолеваемые препятствия; угол подъема до 36 градусов, ров шириной до 2,3 м, вертикальная стенка высотой до 0,79 м, брод глубиной до 1,2 м («Штурмтигры», оборудовавшиеся из «Тигров» последних выпусков, не оснащались ОПВТ).

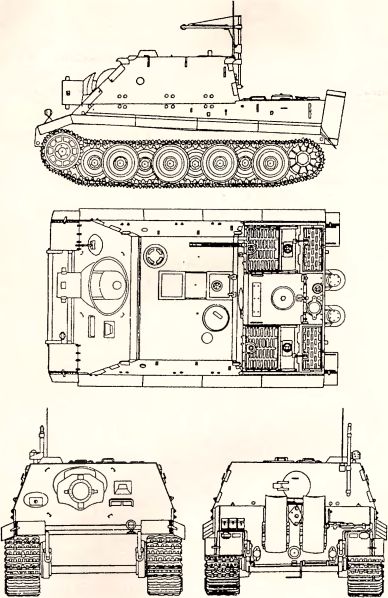

Рис. 86. Самоходная мортира «Sturmtiger».

Комплекс, получивший обозначение KW 61 (либо KW67) «Sturmtiger», в ограниченном количестве выпускался фирмой «Alkett». Всего с августа 1944 по март 1945 годов выпустили 18 экземпляров «Штурмовых тигров», из которых сформировали две отдельные роты штурмовых мортир (Panzersturmmoerserkompanie или Pz.Stu. Мг. Кр), сражавшихся в основном на Западном фронте. Впервые они были применены во время подавления Варшавского восстания в сентябре 1944 года. В начале марта 1945 года в строю находилось 13 самоходок.

Использовав опыт «Штурмтигра», в 1945 году немцы создали опытный образец 380-мм буксируемой гаубицы особой мощности. Последняя могла вести прицельный огонь 680-мм надкалиберным реактивным снарядом.

В небольших масштабах на фронте использовались некоторые другие типы ракет, изначально разрабатывавшихся для ВВС либо ПВО, как, например, 73-мм ротационная сигнальная и агитационная ракета. Особую группу образуют осветительные ракетные снаряды, выпускавшиеся калибрами 86 мм (RLG 1000 и RLG 3000 с потолком 1000 и 3000 метров соответственно), 150 и 210 мм. Осветительная ракета LGS калибром 150 мм была создана на базе описанной выше ракеты WGr. 41 Spreng, но ее стабилизация в полете осуществлялась с помощью раскрывающегося оперения, а не вращения. Особенностью 210-мм ротационной осветительной ракеты была полусферическая камера сгорания, заполненная дигликолевым трубчатым порохом. В донной части камеры под углом 9 градусов были пробиты шесть сопел. В свободной головной части ракеты был уложен осветительный заряд с парашютом.

Менее известным является тот факт, что немцы во время войны пытались увеличить дальность огня орудий ствольной артиллерии с помощью ракетного мотора, установленного в облегченном корпусе пушечного или гаубичного снаряда (в наше время такие боеприпасы называются активно реактивными). Этот принцип был осуществлен в проекте 150-мм «снаряда-ракеты» 19/40. Для 280-мм дальнобойного орудия К5 (Е) «Leopold» был сконструирован выстрел 4331, который имел дальность полета 86,5—93 км вместо первоначальных 67. Ценой этому стало чрезмерное рассеивание снарядов: на испытаниях отклонения от точки прицеливания легли в пределах 10 квадратных километров, таким образом, ведение огня по точечной цели оказалось абсолютно невозможным. Встроенный ракетный двигатель включался через 19 секунд с момента выстрела и увеличивал скорость полета на 250 м/с. Активно реактивные боеприпасы разработали и для других артиллерийских систем (105-мм гаубицы 18/40, 105- и 128-мм зенитных орудий), но ни в одном случае не были приняты на вооружение.

Ограниченное применение активно реактивные снаряды нашли в тяжелой сверхдальнобойной артиллерии Немцы попытались решить с помощью ракетного ускорителя долгое время владевшую их умами задачу ведения артиллерийского огня через Ла-Манш. В начале февраля 1944 года фирма «Krupp» начала работу над проектом дальнобойной ракетно артиллерийской системы R.Wa. 100. По проекту, эта установка снабжалась длинным тонкостенным нарезным стволом, из которого турбореактивный снаряд выбрасывался небольшим вышибным зарядом (как на «Штурмтигре»). В воздухе, на дистанции около 100 метров от дульного среза орудия включался маршевый ракетный двигатель, разгонявший снаряд до скорости 1000 м/с Применение этого принципа могло обеспечить ведение огня боеприпасами, снаряженными примерно 200 кг взрывчатки, по целям в южной Англии.

Калибр орудия должен был равняться 540 или 600 мм в качестве орудия — пусковой установки предусматривалось использование модифицированного железнодорожного транспортера 240 мм орудия особой мощности «Theodor» или усиленного гусеничного шасси 615 мм мортиры «Karl». Работы над проектом не были завершены, хотя в самом конце войны удалось изготовить макет орудия. Впоследствии, уже под контролем советской оккупационной администрации (в 1945 46 годах) на основе этого проекта ряд немецких специалистов вел разработку аналогичной 560 мм артсистемы РАК также оставшейся в чертежах.

Глава 14. Неуправляемые зенитные ракеты

Хотя первые попытки к оснащению армии ракетами ПВО в Германии были осуществлены еще за несколько лет до развязывания новой мировой войны, настоящая разработка нового оружия началась много позже. Катализатором этого процесса послужили все более усиливающиеся налеты союзной авиации на немецкие города и промышленные объекты. На Востоке, где бои велись преимущественно силами фронтовой авиации (на малых высотах), люфтваффе к 1943 году также потеряли тактическое превосходство в воздухе.

Шпеер описывает ситуацию тех дней так: «В сентябре 1943 года Мильх и я провели выездное совещание в научно-исследовательском центре ВВС в Рехлине на Мюрицзее. Это было сделано ради того, чтобы мои сотрудники (персонал управления вооружений) до конца осознали, какие технические проблемы волнуют командование военно-воздушных сил. Нам представили графики выпуска всех типов самолетов во вражеских государствах, и прежде всего в США. Мы пришли в ужас, когда узнали, что в дальнейшем там предполагают во много раз увеличить производство бомбардировщиков, приспособленных для совершения налетов в дневное время. Оказывается, нынешние бомбардировки с такими губительными для мирного населения последствиями были всего лишь репетицией» (10, с. 396). Все эти причины привели к постепенному изменению взглядов высшего руководства Третьего рейха на применение зенитных ракет.
