Фюзеляж мотопланера остался практически без изменений, крыло, в котором устанавливалась батарея двигателей и встроенные топливные баки, было усилено. Значительным переделкам подверглось шасси: вместо двухколесного «Гиганты» теперь оборудовались неубирающимся десятиколесным, наполовину закрытым длинными обтекателями. Передняя двухколесная тележка каждого борта состояла из колес меньшего диаметра, трехколесная задняя (основная) оснащалась гидравлическими тормозами. Шасси оборудовалось мощными пружинными рессорами. Особенностью этой системы было то, что в ходе погрузки — выгрузки она удерживала самолет на «ровном киле»; в качестве страховки в конце грузовой кабины выпускалась специальная штанга, упиравшаяся в грунт. Хвостовой костыль по сравнению с Me 321 уменьшен и перенесен дальше в хвост.
Грузовая кабина была несколько уменьшена: в ней размещалось 120 солдат или 60 раненых на носилках вместо 200 и 100 соответственно в безмоторном варианте. «Гигант»
Изменилось расположение окон в кабине, в них можно было установить от двух до четырех (на D-0 — до шести) пулеметов MG 34: вооружение десанта. На верхней части фюзеляжа, за крылом, были установлены две турели полузакрытого типа с 7,92-мм пулеметом MG 17 каждая. На машинах D-1 /D-2 этот арсенал дополнялся еще двумя MG 15 под боковыми блистерами. Таким образом, на самолетах этих серий общее число пулеметов было доведено до шести, а на предсерийной D-0 — до четырех (не считая вооружения «пассажиров»).
14-цилиндровый двигатель воздушного охлаждения развивал максимальную мощность 1140 л. с. Как и на американских Lockheed Р 38 «Lightning», воздушные винты обеих моторных групп вращались в разные стороны: правые — по часовой стреле, левые — против. Огромные габариты машины заставили использовать для технического обслуживания моторов специальные лестницы, установленные на грузовиках.
В экипаж включили двух бортмехаников, причем каждый из них размещался в кабине, расположенной на крыле, между внутренним и средним двигателями. В обязанности механиков входил постоянный контроль за силовой установкой соответствующего борта, поэтому они имели доступ к моторам и в полете. В крыльях располагались топливные баки емкостью 5340 литров. Дополнительные баки могли размешаться в грузовом отсеке.
Переоборудованные «Гиганты» поступали преимущественно во вновь сформированную в октябре 1942 года 5-ю транспортную эскадру, дислоцированную на Сицилии. После начала регулярных полетов через Средиземное море с грузами для Африканского корпуса Роммеля (ноябрь 1942-го) неповоротливые и тихоходные «Мессершмитты» стали нести большие потери: сказывалось отсутствие надежного истребительного прикрытия. Например, 22 апреля 1943 года у мыса Бон перехватившие направлявшийся в Африку караван транспортников англичане сбили 14 Me 323 из 16.
Пытаясь спасти положение-, немцы постепенно усиливали оборонительное вооружение «Гигантов». Еще в конце 1942 года два пулемета винтовочного калибра, установленные в верхних окнах створок грузовой кабины, заменили двумя 13-мм MG 131 (MG 15 перекочевали в нижние окна). Модификация D-6 отличалась установкой за кабиной экипажа еще одной пулеметной точки (два 7,92-мм MG 15), которую обслуживал радист. Поскольку эти меры оказались недостаточными, усиление вооружения продолжалось.
Вскоре появилась новая серия «Гигантов» — Me 323Е. Модификация Е-1 (прототип — V13) отличалась от своих предшественников наличием более вместительных крыльевых топливных баков и установкой по бортам фюзеляжа остекленных турелей с крупнокалиберным пулеметом MG 131 каждая, а кроме того — еще и двумя 20-мм пушками MG 151 /20, размещенных на крыльях, между внешним и средним двигателями. Пушки устанавливались в турелях закрытого типа, вращающихся с помощью гидравлики. Пулеметные точки с 7,92-мм MG 17, ранее располагавшиеся за крылом, были демонтированы. Последовавший за Е-1 вариант Е-2 был дополнительно вооружен 13-мм пулеметом в закрытой турели за кабиной экипажа (вместо устанавливавшихся там ранее двух MG 15). В аэродромных ремонтных депо на машинах могли устанавливать дополнительные стрелковые точки как с обычными, так и с крупнокалиберными пулеметами.
Существовали еще несколько опытных образцов Me 323. Например, вариант V14. созданный фирмой «Zeppelin» на базе Е-1 (ZMe 323F-1), оснащался более мощными немецкими моторами воздушного охлаждения Jumo 211. Эта машина в серию не пошла, так как отечественных двигателей катастрофически не хватало для поддержания темпов выпуска основных бомбардировщиков. Впоследствии такому же переоборудованию подвергся один из мотопланеров модификации Е-2 (VI6).

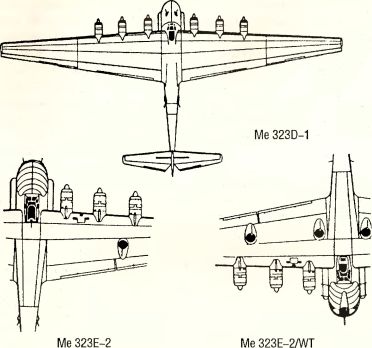

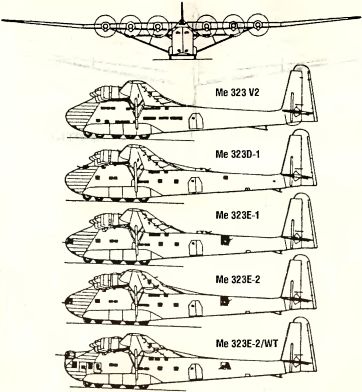

Рис. 131. Варианты мотопланеров Me 323.
В погоне за усилением вооружения «Гигантов» в условиях возрастающей активности истребительной авиации противника немцы создали специальную эскортную версию этой машины, обозначенную как Me 323E-2/WT (Waffentraeger — носитель оружия). Созданный на основе стандартного Е-2, он не был рассчитан на транспортировку грузов — весь лимит веса был затрачен на оснащение самолета одиннадцатью 20-мм пушками MG 151 /20.
Четыре пушки устанавливались на верхней поверхности крыла, четыре — в окнах по бортам носовой части корпуса, перед крылом. Одна MG 151 размещалась в носовой турели с гидравлическим приводом, а еще две в бортовых установках центральной части фюзеляжа. Вооружение дополнялось четырьмя 13-мм пулеметами MG 131, один из них располагался позади кабины экипажа.Экипаж возрос до 17 человек (два пилота, два бортинженера, радист и 12 стрелков); места всех членов экипажа были основательно забронированы. Предполагалось, что несколько Me 323E-2/WT будут сопровождать караваны грузовых «Гигантов» и отгонять появившиеся вражеские истребители шквальным огнем бортового оружия. Идея была позаимствована у американцев, так как сосредоточенный огонь мощных пулеметных батарей В 17 часто заставлял немецкие перехватчики держаться на почтительном удалении. Однако испытания опытного образца показали, что германский вариант «Летающей крепости» оказался морально устаревшим и не смог бы обеспечить надежную защиту своим подопечным. Машина осталась в единственном экземпляре.
Наконец, последним опытным вариантом стал Me 323G (V17), оснащенный форсированными двигателями Gnome-Rhone 14R мощностью 1320 л. с. каждый.
После отступления немцев из Северной Африки и Южной Италии «Гиганты» эксплуатировались на Восточном фронте (в Крыму, Польше и Румынии) в качестве тяжелых транспортных самолетов. Всего до 1944 года было построено 198 Me 323 всех модификаций, включая опытные (по другим данным, 201).
Таким образом, Me 321/323 стали первыми в мире транспортными самолетами большой грузоподъемности, способными поднять в воздух средние танки и тяжелые полевые орудия. Кроме того, «Гигант» стал самым крупным и тяжелым самолетом второй мировой. Другие страны пришли к подобным конструкциям только после войны. Не имел аналогов и грузовой люк — раскрывающаяся носовая часть машины: этот элемент в сочетании с огромными по тем временам размерами сделал «Гигант» признанным родоначальником загружающихся со стороны пилотской кабины современных сверхтяжелых транспортников (еще в годы войны англичане использовали германскую идею в конструкции тяжелых планеров «Hamilcar», которые оснастили раскрывающейся носовой частью).
Глава 24. Авиационное пушечное вооружение
В связи с неспособностью германских танков и противотанковой артиллерии эффективно бороться с советскими Т-34 и КВ немцы начали лихорадочно искать новые способы уничтожения машин противника. Сразу же возникла идея установки тяжелой артиллерии на боевые самолеты с возможностью поражения танков с верхней, слабо защищенной полусферы. Базой для этих экспериментов стали новые двухмоторные бомбардировщики Ju 88.
Летом 1942 года под фюзеляжем серийного самолета Ju 88А-4 был смонтирован громоздкий обтекаемый контейнер с модифицированной 75-мм танковой пушкой KwK 37 (длина ствола 50 калибров), устанавливавшейся на средних танках PzKpfw IV серий А — F1. В отличие от танковой пушки (длина ствола всего 24 калибра) авиационный вариант снабжался длинным дульным тормозом, что позволило снизить воздействие отдачи на конструкцию самолета. Машина получила опытное обозначение Ju 88V52. Из-за «брюха» с орудием самолет был прозван «Die Dicke Bertha» («Толстая Берта»). Эта конструкция (вскоре самолет получил дополнительное бронирование кабины) оказалась настолько тяжелой, что снизила летные данные практически вдвое. Серийные поршневые двигатели Jumo 211В по 1125 л. с. каждый обеспечивали переоборудованному «Юнкерсу» скорость всего 300 км/ч! Ко всему, машина оказалась чрезвычайно строгой в управлении и маломаневренной. После анализа результатов испытаний, сопровождавшихся значительным числом аварий, пушечную гондолу пришлось оборудовать системой экстренного сброса — пушечный штурмовик оказался неспособным уходить даже от самых тихоходных советских истребителей.
После ряда стрельб по трофейным советским танкам пушку KwK 37 заменили на более мощную — ВК 7,5 (разработана на базе 75-мм длинноствольной противотанковой пушки РаК 40). Опытный образец, вооруженный этим орудием, подучил обозначение Ju 88V54. От базового, «сухопутного» образца пушку также отличало Наличие мощного дульного тормоза. Боезапас орудия состоял из 12 снарядов, размещенных в магазине барабанного типа, заряжание — электропневматическое. Длина пушки составляла 6,1 метров, масса — 450 кг. Скорострельность достигала 40 в/мин, снаряд на дистанции 100 метров по нормали пробивал гомогенную стальную броню толщиной до 130 мм, а под углом 30 градусов — до 90 мм. В качестве основного конкурента машины с 75-мм пушкой на испытаниях выступил Ju 88V55 с 37-мм авиационным орудием МК 112. Хотя 75-мм пушка была значительно тяжелее, ее отличная бронепробиваемость послужила главным доводом в пользу принятия системы на вооружение. Образец с ВК 7,5 в начале 1943 года был запущен в серию под индексом Ju 88Р-1. В это же время начались войсковые испытания самолета на Восточном фронте, в специально для этого сформированном подразделении Versuchkommando fur Panzerbekampfung.
