Разведывательный самолет Nakajima C3N1.

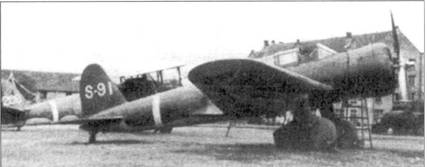

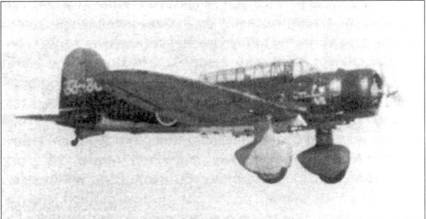

Mitsubishi В5М1 «Mabel» из 33-го хикотая, 1942 год.

Первые серийные машины не отличались от прототипа. Их тут же направили в боевые части. Испытания проходили как на авианосцах, так и в эскадрильях наземного базирования. Там самолеты применялись для поддержки сухопутных частей. Хоть это была не естественная роль B5N, самолет хорошо себя показал как тактический бомбардировщик. Пилоты утверждали, что машина уверенно держится в воздухе, хорошо слушается рулей, а благодаря специальному прицелу в полу кабины можно было вести прицельное бомбометание и точно определять, удалось ли поразить цель или нет. Оборонительное вооружение — 7,7-мм пулемет Тип 92 — было вполне достаточным для условий Китая. Авиация Гоминьдана не представляла серьезной опасности для японских ВВС, имевших подавляющее превосходство. Недостатком машины оказалось отсутствие наступательного стрелкового вооружения — пулеметов, повернутых вперед. Выявились и другие, уже упомянутые недостатки — отсутствие бронезащиты у кабины, двигателя и бензобаков. Но бронезащитой кабины и самогерметизирующимися топливными баками не мог похвастаться ни один японский самолет того времени. Все же, условия на фронте в Китае были достаточно мягкими, чтобы полностью выявить предел возможностей машины. Поэтому самолет получил отличную оценку. Разрешились и все сомнения относительно надежности машины — аварийность его была сравнительно невысокой. При этом конструкция самолета допускала его дальнейшее совершенствование. Поэтому B5N1 победил В5М1, выпуск которого прекратили после того, как было построено 125 машин. Тем самым завершился конкурс «1 °Cи», победителем которого стал бомбардировщик-торпедоносец Nakajima B5N, которому американцы позднее присвоили кодовое обозначение «Kate».

Самолеты второй и третьей производственной серии также не отличались от прототипа, лишь неэффективную проволочную антенну заменили антенной, растянутой между хвостом и мачтой.

В начале 1939 года конструкторский коллектив приступил к совершенствованию самолета. Проект получил обозначение «Тип 97-3 морской палубный бомбардировщик-торпедоносец Модель 12» (B5N2 Model 12). Прототип закончили в ноябре 1939 года, а в декабре приступили к летным испытаниям. Внешне новая модификация отличалась силуэтом, особенно заметно изменившимся в носовой части фюзеляжа. Эти изменения были вызваны не соображениями аэродинамики, а новым двигателем, установленным на машину. В качестве нового двигателя выбрали звездообразный 14-цилиндровый двигатель воздушного охлаждения Nakajima NK1A «Sakae» 11 мощностью 940 л.с. Двигатель был не только мощнее прежнего «Hikari» 3, но и имел меньшие габариты, что и потребовало полностью переработать капот. Побочными выгодами от нового двигателя стали улучшившийся обзор вперед с места пилота, а также уменьшившееся лобовое сопротивление. Ступицу винта прикрыли небольшим коком (который в боевых частях регулярно снимали). Остальные элементы планера остались без изменений. Ко всеобщему разочарованию, двигатель, развивавший на треть большую мощность, лишь незначительно улучшил характеристики самолета. Тем не менее, модификация получила одобрение и в начале 1940 года была направлена в серию. Главным аргументом в пользу этого решения стала исключительная надежность нового двигателя, что было особенно важно при длительных полетах над океаном. В 194 году лицензионный выпуск B5N2 начали фирмы Aichi Takei Denki в Нагое и Dai-Juichi Kaigun Kokusho, где в общей сложности произвели 480 машин этой модификации.

Самолет B5N «Kate» отличался высокой живучестью и надежностью. Когда в конце 1942 — начале 1943 года из боевых частей начали отзывать машины B5N1, их было решено использовать для патрулирования и обнаружения подводных лодок. В 1944 году машины передали в учебные эскадрильи, а их место в патрульных частях заняли B5N2. На некоторых машинах установили примитивные японские радары К4, а также детектор магнитных аномалий «Jikitanchiki». Антенны радара проходили вдоль бортов фюзеляжа и по передней кромке крыла. Тем временем, снятые с вооружения B5N1 широко использовались в учебных частях. На базе самолета была создана учебная модификация Nakajima B5N1-K. Некоторые машины использовались в качестве буксиров воздушных целей или учебного планера Yokosuka «Chikara». Переделка серийных B5N1 в учебные B5N1-K проводилась на заводе Nakajima. В последние недели войны все оставшиеся B5N были мобилизованы и использованы для отчаянных торпедобомбовых атак американских конвоев. Некоторые машины пилотировали летчики-камикадзе.

Всего было изготовлено 1149 самолетов Nakajima B5N «Kate», в том числе 669 B5N1, B5N1-K и B5N2 на заводе Nakajima Kikoki в Коидзуми в период с 1936 по 1941 год, 200 машин B5N2 (1942-43) фирмой Aichi Takei Denki в Нагое, а также 280 машин там же в период с 1942 по 1943 год.

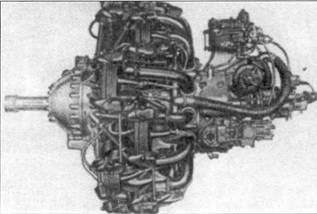

Двигатель Mitsubishi MK8D «Kinsei», стоявший па пикировщиках D3A 1 Model II «Val».

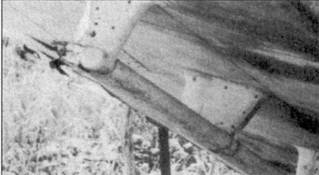

Два снимка деталей конструкции пикирующего бомбардировщика Aichi D3А 1 Model II «Val»: фюзеляж и центроплан, аэродинамический тормоз.

Техническое описание самолета aichi D3A «Val»

Одномоторный палубный пикирующий бомбардировщик по схеме свободнонесущего низкоплана. Шасси не убирающееся, закрытое обтекателями. Конструкция цельнометаллическая, обшивка рулей и элеронов матерчатая. Крыло состоит из трех частей, имеет двухлонжеронную конструкцию. Силуэт крыла эллиптический, крыло оснащено аэродинамическими тормозами и закрылками. Кабина закрытая, экипаж два человека (пилот-бомбардир, стрелок-радист).

Двигательная установка

AM-17-1:9-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima «Hikari» 1 мощностью 730 л.с. у земли и 670 л.с. на высоте 3500 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,5 м. Емкость топливных баков 725 л.

AM-17-2: 14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8 «Kinsei» 3 (На-33-03) мощностью 840 л.с. у земли, 760 л.с. на высоте 2000 м и 680 л.с. на высоте 4500 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,5 м. Емкость топливных баков 725 л.

D3A1 Model 11 (ранние производственные серии): 14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8D «Kinsei» 43 (На-33-43) мощностью 1000 л.с. у земли, 1080 л.с. на высоте 2000 м и 990 л.с. на высоте 2800 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,05 м. Емкость топливных баков 1000 л.

D3A1 Model 11 (поздние производственные серии): 14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8D «Kinsei» 44 (На-33-44) мощностью 1070 л.с. у земли и 1080 л.с. на высоте 2000 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,05 м. Емкость топливных баков 1000 л.

D3A2 Model 12, D3A2 Model 22, D3A2-K Model 12: 14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8E «Kinsei» 54 (На-33-54) мощностью 1300 л.с. у земли, 1200 л.с. на высоте 3000 м и 1100 л.с. на высоте 6200 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,2 м. Емкость топливных баков 1079 л.

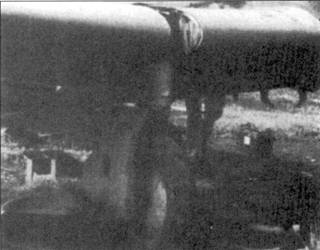

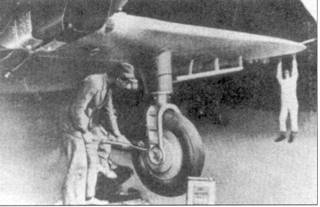

Детали конструкции пикировщики Aichi D3A1 Model 11«Val»: стойка шасси и полуразобранный обтекатель шасси.

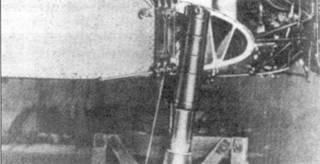

Aichi D3A 1 Model 11 «Val» — амортизатор стойки шасси.

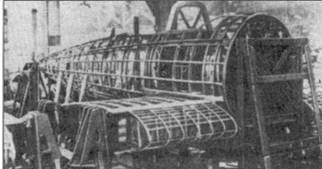

Nakajima B5N «Kate» — конструкция фюзеляжа, видны лонжероны и нервюры.

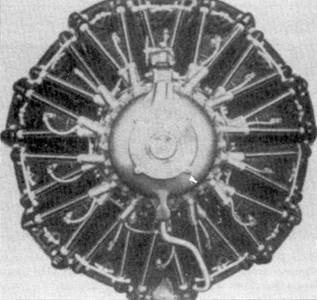

Звездообразный двигатель Nakajima «Hikari» 3.

Вооружение

Два 7,7-мм пулемета Тип 92 под капотом над двигателем, один 7,7-мм пулемет Тип 92 в кабине стрелка-радиста.

Одна 250-кг бомба на внешней подвеске под фюзеляжем или две 60-кг бомбы на внешней подвеске под крыльями.

Yokosuka (Kugisho) D3Y «Myojo»

Одномоторный учебный пикирующий бомбардировщик, построенный по схеме свободнонесущего низкоплана. Конструкция цельнодеревянная с матерчатой обшивкой рулей и элеронов. Крыло состоит из трех частей и имеет трапециевидную форму с закругленными концами и оснащено аэродинамическими тормозами. Кабина закрытая, экипаж два человека: курсант и инструктор.

Двигательная установка

14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8E «Kinsei» 54 (На-33-54) мощностью 1300 л.с. у земли, 1200 л.с. на высоте 3000 ми 1100 л.с. на высоте 6200 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,2 м.

Техническое описание самолета Nakajima B5N «Kate»

Одномоторный палубный бомбардировщик-торпедоносец, построенный по схеме свободнонесущего низкоплана. Шасси убирающееся. Конструкция цельнометаллическая, обшивка рулей и элеронов матерчатая. Крыло состоит из трех частей и имеет трапециевидную форму, оснащено щелевыми закрылками. Кабина закрытая, экипаж три человека: пилот, штурман-бомбардир, стрелок-радист.

Двигательная установка
