Мощность установки в первую очередь определяет потребную площадь коллектора, которая, кроме того, зависит еще от КПД установки в целом. Вопрос о КПД гелиоустановок довольно специальный и требует отдельного разговора, на что отвлекаться не будем. Отметим лишь, что для достижения его высоких значений (у коллекторов 85% и выше) промышленность использует специальные материалы и технологии, что недостижимо в условиях «домашнего» производства. Поэтому, если достичь КПД самодельной установки 50%, что очень хорошо, можно рассчитывать на получение полезных 400 – 500 Вт с 1 м2при самых благоприятных условиях. Это означает, что для получения мощности в 2 кВт (современный электрический чайник) нужно иметь 4 – 5 м2площади коллектора. Если учесть, что нынешние весьма экономичные коллекторы иностранного производства имеют конструкционную массу порядка 25
Теперь посмотрим, что нам даст такая мощность установки. В случае с чайником все ясно: за несколько минут 1, 5 – 2 л воды доводятся до кипения. Но если не ставить перед гелиоустановкой такой задачи (из-за дороговизны ее решения), а задаться целью просто греть воду, что гораздо проще? Допустим, что мощность 2 кВт установка будет выдавать в течение 6 часов светового дня. Тогда запасенная энергия при всех наших допущениях составит 12 кВтч или 10 320 ккал. Если система заправлена 200 л воды, то эта энергия может поднять ее температуру на 51, 6 0С от исходного значения, при условии, конечно, что температура горячей воды не превзойдет равновесную температуру коллектора. Тем же теплом 300 л воды нагреются на 34, 4 0С, а 400 л – на 25, 8 0С. При этом понятно, что ухудшение рассмотренных нами параметров установки: площади и КПД коллектора, времени облучения и т. п. – приведет к снижению полученных результатов. Заметим также, что дешевле нагревать воду до более низких значений температуры, т. к. конструкция коллектора при этом проще.

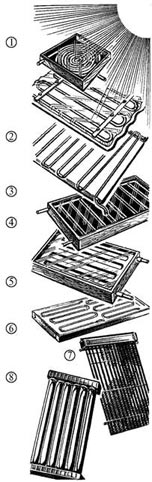

Однако в любом случае она остается слишком сложной: тут и корпус, и герметичные соединения труб, и черная поверхность, и теплоизоляция, и остекление. Все это обеспечивается соответствующими наборами материалов и технологических операций. Хорошо бы было от всего этого отказаться, но из литературы следует – иначе нельзя. А так ли это?
Давно замечено, что кровля, из чего бы она ни была, в солнечные дни нагревается так, что именно от нее теплоизолируют мансардные помещения. Ясно, что кровля «в силу своего положения» уже является солнечным коллектором, поскольку хотим мы этого или не хотим, а лучистую энергию она поглощает. Кроме того, площадь кровли, как правило, несоизмерима с площадью промышленно изготавливаемых модулей коллекторов (1, 5 – 2 м2), которые объединяются в систему в зависимости от желаемой мощности.
Другое дело, что равновесная температура кровли по сравнению с этой же температурой высокоэффективного коллектора промышленного изготовления невысока. Но если такие коллекторы, а значит, и нагреваемая в них вода, обходятся дорого, то, может быть, есть смысл использовать действительно «дармовое» тепло кровли (или другой греющейся на солнце поверхности) для получения менее нагретой воды, отказавшись от изготовления традиционных коллекторов?
Замечено также, что в брошенном как попало на садовом участке шланге для полива вода в солнечные дни нагревается так, что при подаче воды из водопровода, пока она дойдет до среза шланга, можно успеть принять сначала горячий, а затем и теплый душ. Поскольку такой шланг лежит и в тени, и на земле, равновесная температура его невысока, а о КПД «системы» говорить в этом случае не приходится. И то, и другое существенно возрастает при размещении шланга на крыше, в результате чего получается простейший, но отнюдь не плохой коллектор. Концы шланга подсоединяются к бочке – термоаккумулятору, и вся система готова. При этом отпадают все (весьма многочисленные) технологические операции, остаются лишь возможные сращивания шланга (операция тривиальная) и крепление его на крыше (кстати, коллекторы, какие бы они ни были, крепить тоже надо, что при их массе может вызвать осложнения).
Простейшая конструкция крепления сложенного в змеевик шланга на кровле из волнистых листов приведена на рис. 7.22. Видно, что помещенный во впадинах гофров кровли змеевик вполне надежно укрепляется двумя горизонтальными поперечинами 2, которые могут фиксироваться крепежом листов кровли (например, шиферными гвоздями). Правда, в этом, самом простом случае при монтаже и демонтаже шланга его придется протягивать, как иголку с ниткой, через все занимаемые им гофры, что не очень удобно. Чтобы избежать этого, поперечины можно сделать съемными, закрепляя их на зафиксированных на обрешетке шпильках или болтах 4 с гайками. Монтаж коллектора (шланга) при этом заключается в навешивании на шпильки верхних петель змеевика
с последующей фиксацией и верхних, и нижних петель прижимными поперечинами.Строго говоря, в этом случае мы имеем коллектор, которого как бы и нет: ведь крыша существует и выполняет свои функции сама по себе, а шланг можно снять в любой момент и использовать для других целей. Просто объединенные в определенный момент креплением, они выполняют новую функцию – солнечного коллектора, хотя и простейшего. Такая «несуществующая» конструкция не требует не только изготовления, но и эксплуатационных затрат (как средств, так и времени), что, безусловно, большое достоинство, как и простота сезонных монтажа и демонтажа. Еще одним плюсом является заведомо большая площадь коллектора – крыши, для которой к тому же не требуется никакой ящик (корпус).
Недостатком же конструкции, как уже говорилось, является относительно небольшая равновесная температура. Но и этот недостаток оборачивается положительной стороной, если учесть, что в качестве водогрейных трубок используется обыкновенный шланг – резиновый или пластмассовый, который, кстати, и красить-то не надо. На поперечины сгодится буквально все, что может оказаться в хозяйстве под рукой: стальные или алюминиевые полосы или уголки (серьезный долговременный вариант), деревянные рейки (штакетник) или просто жерди, наконец, проволока или даже веревка, способная выдержать один летний сезон на крыше. Все дело в креплении, которое сложностей не представляет.
Но вот вопрос: а можно ли в таком простейшем варианте конструкции коллектора поднять равновесную температуру? Оказалось, что можно, и при минимальных же дополнительных затратах. Если площадь, занимаемую «коллектором», дополнительно покрыть рубероидом, увеличится поглощательная способность. Уменьшить «воздушные» потери тепла легко, если воспользоваться полиэтиленовым рукавом, в отдельные куски которого помещаются по несколько рядом расположенных петель змеевика (рис. 7.22). Каждый полученный таким образом пакет-секция фиксируется теми же прижимными рейками.
Вариант конструкции аналогичного «коллектора» для плоской кровли, например из металлических листов, представлен на рис. 7.23. Здесь в качестве элементов крепления шланга (змеевика) используются стоячие фальцы соединения листов, к которым болтами 05 – 6 мм легко прикрепить, например, отрезки уголка 1. На них с некоторым натягом фиксируются петли змеевика. Эта конструкция тоже может иметь прижимные планки и снабжаться полиэтиленовыми пакетами, а также совмещаться с подложкой из рубероида. Нетрудно разместить такой «коллектор» и на вертикальной освещенной солнцем поверхности, и на поверхности любого другого типа. Главное: какую-то часть тепла солнца можно легко использовать без особых хлопот и затрат, в чем и желаем вам успехов.
Рис. 7.22. Коллектор из шланга на гофрированной кровле: 1 – резиновые прокладки; 2 – прижимная рейка; 3 – полиэтиленовая пленка; 4 – болт с гайкой; 5 – рубероид; 6 – шланг; 7 – шифер; 8 – обрешетка кровли; 9 – толевая подложка
Рис. 7.23. Коллектор из шланга на металлической кровле: 1 – уголок крепления; 2 – шланг; 3 – кровля
8. АЗБУКА СТРОИТЕЛЬСТВА
8.1. Начнем с начала
Существует расхожее заблуждение, что проект – вещь ненужная, дескать, «мы и так все сделаем». Да, проект действительно не нужен... «шабашникам», так как его отсутствие открывает им путь к многочисленным упрощениям и «ускорениям», что, в общем-то, неплохо, не будь это в ущерб качеству. Интерес таких мастеров известен: работа – расчет и «...мы не увидимся уже».
Мы же строим себе среду обитания на лучшее наше время – отдых. А это значит, что любой объект должен не только быть функциональным, но и радовать глаз. Естественно желание минимизировать затраты на его сооружение, а качество, включая долговечность, поднять на максимальную высоту. А теперь зададимся вопросом: где, как не в проекте, мы можем с легкостью перенести крыльцо, террасу, дверь – да что там эти мелочи, – вообще сотворить несколько объектов и выбрать из них лучший для реализации в натуре? Конечно, только в проекте, и больше нигде.
