Детская комната
Шрифт:
При плохой подготовке поверхностей под штукатурку могут появиться дефекты.
Если применять жирные составы, которые содержат много цемента, то это может способствовать появлению на поверхности штукатурки усадочных трещин. Они также могут возникать от быстрого высыхания штукатурки на сквозняках или при высокой температуре воздуха, а также при нанесении грунта или накрывки на несхватившийся предыдущий слой.
Если происходит отслаивание штукатурного слоя, то причину этого нужно искать в плохой подготовке поверхности под штукатурку. Поверхность, может быть, была не полностью очищена от пыли, не удалены жирные пятна или поверхность очень гладкая и сделана очень слабая насечка.
Прочный раствор нельзя наносить на более слабый, например цементный раствор на известковый. Если это правило не
Если же наносить раствор на очень сырые поверхности или переувлажнять поверхности, оштукатуренные известковым раствором, вспучивается штукатурка. На поверхности монолитной штукатурки не должно быть царапин, бугорков, трещин, раковин, «дутиков» и вспучиваний.
Образование «дутиков» связано с применением невыдержанной извести при приготовлении цементно-известковых растворов. В этом случае комочки извести в штукатурном слое под действием влаги и кислорода воздуха начинают гаситься, расширяясь в объеме и образуя бугорки. Оставлять такую штукатурку нельзя, так как расположенные по всей толщине штукатурки комочки извести будут гаситься в разное время, в зависимости от удаленности от поверхности, и более глубокие слои могут образовывать бугорки через год или даже два года после окончания всех отделочных работ. Поэтому такую штукатурку нужно полностью вырубить и заменить новой, более качественной.
Вода для приготовления растворов не должна содержать растворимых солей, иначе на поверхности штукатурки образуются высолы, разрушающие отделочный слой.
Оштукатуренные поверхности необходимо зачищать, то есть удалять небольшие бугры и дефекты. Эту операцию проводят с помощью лещади, которая представляет собой обыкновенный кирпич из белой глины (рис. 8).

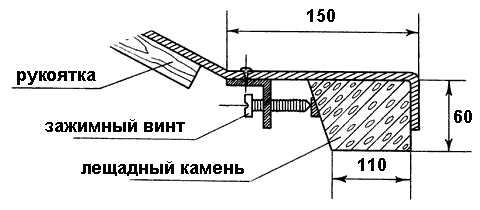

Рис. 8. Приспособление-обойма для лещади
Покрасочные работы
Покрасочные работы проводят только после окончания штукатурных работ, закрепления дверей и оконных рам, ремонта электропроводки, подгонки половиц.
Для покраски поверхностей используют различные кисти, валики, краскопульты, шпатели и линейки.
Кисти могут быть трех видов: из волоса, щетины и синтетических волокон. На данный момент лучшими считаются кисти из конского волоса, снабженные по наружному краю специальным слоем из щетины, который продлевает их долговечность. Хотя подобные кисти и вбирают много красочного состава, он с них не стекает, в отличие от кистей из чистого конского волоса.
Существует семь основных видов кистей:
1. Маховые кисти. Такие кисти отличаются большими размерами, длина волоса не менее 100 мм.
2. Побелочные кисти представляют собой довольно широкие и плоские кисти с тонким мочалом вместо волоса.
3. Макловицы – это кисти круглой или прямоугольной формы с длиной щетины до 100 мм.
4. Ручники. Кисти данного вида отличаются довольно короткой ручкой. Обычно такие кисти небольших размеров и круглой формы.
5. Флейцы – это кисти из барсучьего волоса или щетины, шириной до 100 мм (рис. 9). Основной функцией является сглаживание свежевыкрашенной поверхности.
Рис. 9. Флейцевая кисть
6. Филеночные кисти. По внешнему виду напоминают ручники, но отличаются меньшими размерами. Их используют для окрашивания труднодоступных мест или для декоративного оформления.
7. Торцовки. Торцовки изготавливаются из твердой щетины. При использовании торцовок окрашенная поверхность принимает зернистый вид.
Перед началом покрасочных работ новую кисть необходимо намочить в мыльном растворе, для того чтобы волос размягчился и набух. После этого кистью работают на шероховатой поверхности в течение 15 минут. Такая операция помогает выровнять
волос и придать кисти рабочую форму.В том случае, если волос слишком длинный, его подвязывают прочной бечевкой у основания рукоятки (рис. 10). Однако длина волоса не должна быть больше 50 мм. Прочность обвязки зависит от красочного раствора, используемого в работе: для масляных кистей обвязку делают туже, чем для клеевых.
Рис. 10. Кисть с обмоткой
Для временного хранения кистей используют емкости с водой, керосином или скипидаром. Также можно хранить кисть непосредственно в той краске, которой на данный момент проводят покрасочные работы. Нужно только следить за тем, чтобы волос не касался дна. В этих целях в рукоятке кисти просверливают отверстия, через которые продевают шпагат и подвешивают кисть на крючок.
По завершении работ кисти необходимо тщательно промыть. Клеевые краски легко удаляются мыльной водой, а масляные – уайт-спиритом, скипидаром, керосином. После этого волос отжимают тряпочкой и кисть подвешивают. Отработанные кисти со стершимся волосом можно в дальнейшем использовать для размывки побелки или для других работ.
Иногда появляется необходимость проводить покра – ску на достаточно большой поверхности. В этом случае как правило используют специальные валики из меха или поролона (рис. 11), которые можно изготовить из овчины или ткани с ворсом длиной не менее 15 мм. Перед началом работы валик обязательно вымачивают в воде.
Рис. 11. Валики различных типов
Шпателями называют плоские лопатки, которые могут быть деревянными и металлическими. Деревянные шпатели применяют для нанесения и разравнивания шпатлевки на деревянных поверхностях (рис. 12). Их, как правило, делают из твердых пород дерева и пропитывают для прочности олифой.
Рис. 12. Нанесение шпатлевки с помощью шпателя
Лопатку металлических шпателей выполняют из стального листа, а рукоятку – из твердых пород дерева. Шпатели используют на различных поверхностях для удаления старой замазки, краски или обоев.
Красками называются специальные красочные составы, в которые входят пигменты, наполнители, вяжущие средства, пластификаторы, разбавители и растворители.
К пигментам относят красящие вещества органического или минерального происхождения, выпускаемые в виде молотых порошков. Основным свойством пигментов является нерастворимость в жидкой среде.
Чаще всего при проведении покрасочных работ используют белые пигменты. По характеру поведения при соприкосновении с маслами белые пигменты подразделяются на две группы.
Первая группа характеризуется тем, что при растирании с маслом теряет белый цвет и превращается в мутную массу. К этой группе относятся преимущественно вещества природного происхождения, например мел, известь, гипс, шпат тяжелый и легкий, магнезия, каолин. Их применяют для приготовления водных колеров, а также для разбавления пигментов.
