Диагностика и быстрый ремонт неисправностей легкового автомобиля

Рукой сильно нажимают педаль сцепления, пока она не упрется в пол, второй рукой рядом с педалью на уровне середины ее подошвы устанавливают линейку так, чтобы ее боковая часть стояла на полу, затем отпускают педаль и фиксируют показание линейки в крайнем верхнем положении педали. Затем снова нажимают педаль, но не до конца, а до появления легкого сопротивления. Снова снимают показания линейки.

В норме расстояние от верхнего положения педали до упора толкателя в поршень главного цилиндра должно быть в пределах 0,2—4 мм.

Расстояние между крайним верхним положением и началом сопротивления и является свободным ходом педали (рис. 44). В том случае, если расстояние не соответствует норме, необходимо отрегулировать длину ограничителя, установив зазор до требуемой высоты (рис. 45). Для этого на 1—2 оборота ослабляют гаечное крепление ограничителя хода педали, затем, поворачивая ограничитель в требуемую сторону, устанавливают нужную величину зазора, после чего снова затягивают стопорную гайку (рис. 46).

Рисунок 45. Зазор между толкателем и поршнем главного цилиндра гидропривода

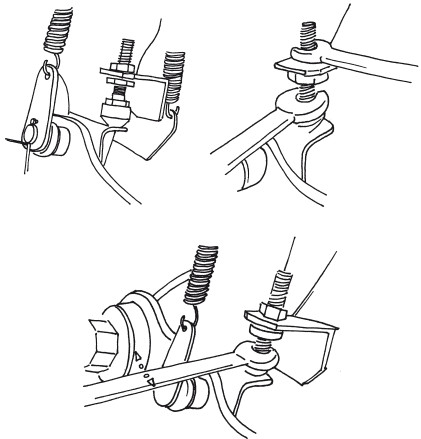

Рисунок 46. Регулировка свободного хода педали

При проверке толкателя необходимо:

тщательно очистить его от грязи с помощью щеток и мягкой тряпки;

осмотреть на отсутствие механических повреждений;

смазать резьбу специальной смазкой (рис. 47).

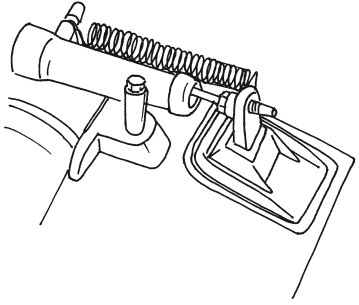

Рисунок 47. Толкатель вилки выключения положения сцепления

Для проверки свободного хода толкателя нужно отсоединить пружину от рычага, которая иначе будет создавать дополнительное сопротивление при проведении замеров (рис. 48 а). Затем вдоль оси толкателя установить линейку, один конец ее зафиксировать о неподвижный элемент рабочего цилиндра. Затем фиксируется начальное положение вилки сцепления, для этого ее слегка нажимают по ходу автомобиля и делают отметку на линейке (рис. 48 б), затем отжимают вилку назад до упора и делают вторую отметку (рис. 48 в). Расстояние между двумя этими показаниями и является свободным ходом толкателя, в норме он должен соответствовать 4—5 мм.

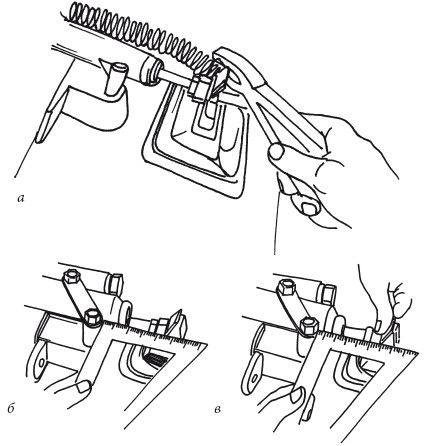

Рисунок 48. Проверка свободного хода толкателя

Если расстояние не соответствует норме, нужно отрегулировать свободный ход толкателя, для этого одним ключом зафиксировать регулировочную гайку толкателя, чтобы она не могла проворачиваться, а вторым на 1—2 оборота ослабить контргайку (рис. 49 а). Затем одним ключом надо зафиксировать сам толкатель в неподвижном положении, а вторым ключом установить нужное положение регулировочной гайки, пока свободный ход не сравняется с нормой, после чего снова, фиксируя ключом неподвижное положение регулировочной гайки, затянуть контргайку (рис. 49 б).

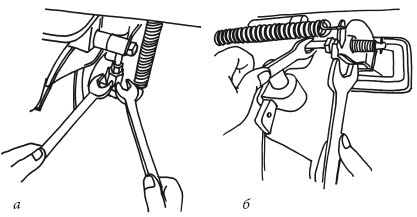

Рисунок 49. Регулировка свободного хода толкателя

После проведенных регулировок проверяется полный свободный ход педали сцепления от ее крайнего верхнего положения до начала выключения сцепления. В норме он составляет от 25 до 35 см.

Проверка работы сцепления после его регулировок

После того как будет отрегулирован свободный ход педали и толкателя, необходимо провести повторную проверку работы сцепления. Для этого автомобиль переводят на нейтральную передачу, прогревают двигатель и запускают на минимальных оборотах коленчатого вала, после чего нажимают на педаль и включают задний ход. В том случае, если передача заднего хода включилась без посторонних шумов и скрежетов, регулировка проведена правильно.

Во время движения автомобиля при исправном сцеплении наблюдается следующее:

при переключении передач не должны раздаваться скрежет или посторонний шум;

при разгоне сцепление не должно пробуксовывать;

рост частоты вращения коленчатого вала должен сопровождаться увеличением скорости, и наоборот.

В том случае, если после регулировки признаки исправной работы сцепления отсутствуют, необходимо установить причины и обратиться к опытным механикам.

Типичные неисправности

Проблема – пробуксовка сцепления

Эта неисправность часто является причиной того, что машина не может разогнаться, фрикционные накладки сильно нагреваются, заметно увеличивается расход топлива. Поэтому необходимо следующее.

1. Проверить фрикционный диск системы. С течением времени фрикционные прокладки истираются, в результате чего уменьшается сила сжатия механизма сцепления, и он начинает пробуксовывать. Частое резкое троганье машины с места, а также ошибки в установке привода сцепления и возникающий по разным причинам тяжелый ход системы привода могут привести к преждевременному износу фрикционных накладок и, как результат, – к вынужденной замене ведомого диска.

2. Проверить маховик и нажимной диск. Причиной пробуксовки может оказаться сильная замасленность деталей, в результате чего сила трения фрикционных накладок оказывается недостаточной и сцепление пробуксовывает. В этом случае нужно промыть детали бензином, а затем тщательно вытереть, при сильном замасливании ведомого диска его нужно заменить. Для устранения причины замасливания надо проверить сальники двигателя и уплотнительные прокладки коробки передач, устранить причину образования течи.

3. Проверить фрикционные накладки ведомого диска. Если они сильно обгорели, истерлись, то это и стало причиной проблемы. В этом случае необходимо заменить деталь и дополнительно проверить систему выключения сцепления на отсутствие трения между подшипниками и рычагами.

4. Проверить систему привода сцепления. При обнаружении повреждений, а также при сильном износе заменить его новым. Отрегулировать привод, проверить правильность установки системы, убедиться, что нет заедания привода. Устранить выявленные неисправности.

5. Проверить мембранную пружину. Ее концы могут быть сильно изношены или сама она разломлена.

В любом из этих случаев недостаточность сжатия нажимного диска сцепления является причиной его разъединения, в результате чего и возникает пробуксовка.

Слишком тугой ход системы выключения сцепления, а также резкое постоянное трогание автомобиля с места на высокой ступени передачи приводит к чрезмерному нагреванию фрикционного диска, что, в свою очередь, является причиной сгорания фрикционных накладок и преждевременного выхода их из строя.
