Как и в случае с Ethernet 10Base-2, сети данного стандарта – достаточно дешевая альтернатива хорошей сети. Основные преимущества перед Ethernet 10Base-2 – увеличенная длина сегмента, большее количество рабочих станций и большая устойчивость к помехам. Общая протяженность сети может составлять 2,5 км при условии использования пяти репитеров.
Основные ограничения:
• не более пяти сегментов;
• не более четырех репитеров между любыми двумя точками;
• не более трех используемых сегментов;
• не более 100 сетевых подключений на сегменте без репитера;
• не менее 2,5 м между двумя сетевыми точками.
Чтобы компьютер можно было подключить к сети, необходимо, кроме сетевой карты

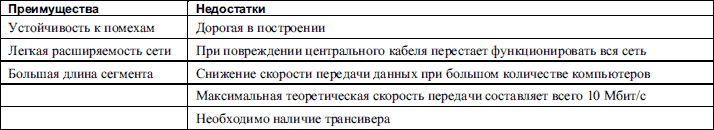

В табл. 2.2 рассмотрены основные достоинства и недостатки Ethernet 10Base-5.
Ethernet 10Base-T относится к топологии «звезда» и работает на скорости 10 Мбит/с. Для создания сети используют неэкранированную телефонную витую пару.
Имея преимущество сети топологии «звезда», данный тип все же встречается довольно редко из-за использования достаточно чувствительного к наводкам телефонного кабеля.
Максимальная длина сегмента сети, построенной на стандарте Ethernet 10Base-T, – 100 м (сказывается отсутствие экрана провода), хотя, как и в случае с Ethernet 10Base-2, существуют репитеры, удлиняющие сегменты.
В отличие от сетей стандарта Ethernet 10Base-2, сети Ethernet 10Base-T имеют меньшую устойчивость к помехам, зато более гибкие и позволяют легче локализировать неисправность.

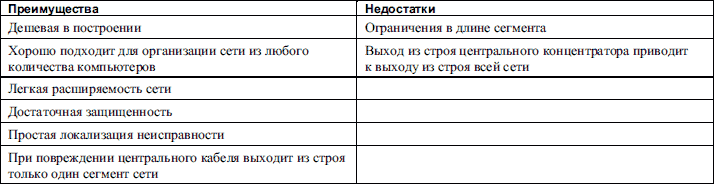

В табл. 2.3 рассмотрены основные достоинства и недостатки Ethernet 10Base-T.
Ethernet 10Base-F относится к топологии «звезда» и работает на скорости 10 Мбит/с. Для создания сети используют волоконно-оптический кабель, данные по которому передаются на частоте 500–800 МГц.
Поскольку для монтажа используют оптоволокно, такая сеть обладает максимальной защищенностью от электрических и электромагнитных наводок, что гарантирует хороший сигнал на всей протяженности сегмента. Кроме того, длина сегмента в данном случае намного больше, чем у рассмотренных выше вариантов, – до 2 км.
Сеть с применением этого стандарта достаточно часто используется для соединения между собой отдельно стоящих зданий.

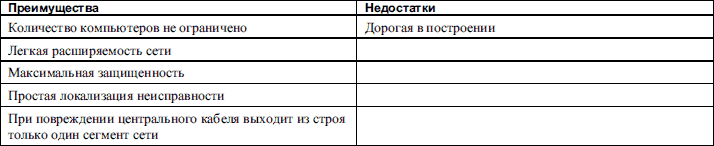

В табл. 2.4 рассмотрены основные достоинства и недостатки Ethernet 10Base-F.
Сеть стандарта Fast Ethernet 100Base-TX – «старший брат» сети, использующей стандарт Ethernet 10Base-T. Данный стандарт также подразумевает использование топологии «звезда».
Основное его отличие от своего «собрата» – скорость передачи данных, которая в данном случае составляет 100 Мбит/с, что в десять раз больше, чем у стандарта Ethernet 10Base-T.
Аналогично Ethernet 10Base-T, сеть стандарта Fast Ethernet 100Base-TX строится на основе кабеля «витая пара», однако с использованием отдельных пар проводов для передачи и приема данных. При этом применяют и неэкранированные, и экранированные

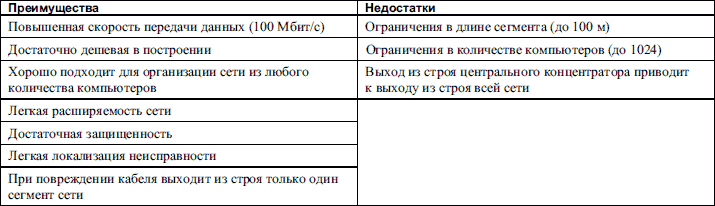

провода, на которые накладывается ограничение – они должны быть скручены по всей длине, кроме концов (1–1,5 см), к которым присоединяют коннекторы. Как и в Ethernet 10Base-T, длина сегмента не должна превышать 100 м.В табл. 2.5 рассмотрены основные достоинства и недостатки Fast Ethernet 100Base-TX.
Fast Ethernet 100Base-FX – еще один стандарт, позволяющий строить сети с помощью дорогого, но сверхзащищенного оптоволоконного кабеля, причем в данном случае используют два кабеля.
Основное преимущество оптоволоконных сетей – длина сегмента, которая в зависимости от режима передачи данных и оптоволоконного разъема составляет от 412 м (полудуплексный режим) до 2 км (дуплексный режим). Кроме увеличенной до 100 Мбит/с скорости передачи данных, все остальные характеристики остались без существенных изменений. Максимальное количество подключаемых рабочих станций – 1024.
Существует несколько стандартов, которые входят в состав Gigabit Ethernet. В частности, стандарт 1000Base-T подразумевает использование кабеля на основе витой пары 5-й категории. При этом используются все четыре пары проводников. Максимальная длина сегмента – 100 м.
Также существует ряд стандартов, например 1000Base-LX, которые в качестве кабельной системы используют оптоволокно. В этом случае максимальная длина сегмента может составлять 5 км [4] для одномодового кабеля и 550 м для многомодового кабеля.
4
Общая длина сети может достигать 70 км, что зависит от используемого активного сетевого оборудования.
Сегодня стандарты 10 Gigabit Ethernet (10GBASE-X, 10GBASE-R и 10GBASE-W) – самые перспективные и позволяют построить наиболее производительную сеть, для чего используется оптоволоконный кабель. Максимальная длина сегмента может составлять 40 км. Чтобы достичь таких результатов, используется высокая частота передачи сигнала и длина волны лазера.
Token Ring относится к топологии «кольцо» и работает на максимальной скорости 16 Мбит/с. Его разработали специалисты компании IBM в 1970-х годах. Для создания сети используют экранированный или неэкранированный кабель на основе витой пары.
При работе сеть использует маркер – поток данных, управляемый любым компьютером, который хочет передавать данные. Если маркер «захвачен» каким-либо компьютером, то все остальные ждут, пока он освободится.
Таким образом, получив управление над маркером, компьютер передает часть данных (кадр) по кольцу, предварительно вставив в него адрес компьютера-получателя. Когда данные доходят до адресата, он принимает их, делает пометку о приеме и пересылает далее по кольцу. [5] Приняв свои же данные, но уже с пометкой о приеме, компьютер-отправитель продолжает передачу информации или возвращает маркер в сеть для дальнейшего использования другой машиной.
5
Данные движутся по кольцу только в одном направлении.
