Устройство мостовых было традиционно и неизменно повторялось в продолжение многих веков до XVIII столетия. В основе мостовой лежали три продольных круглых лаги, длиной до 10–12 м и диаметром в 10–20 см. Они укладывались вдоль улицы по направлению мостовой параллельно друг другу на расстоянии 1,3–1,6 м одна от другой (табл. 81, 8). Поперек на эти лаги укладывались толстые массивные плахи — расколотые пополам бревна диаметром 25–40 см плоской стороной вверх. Мостовая делалась шириной в 3,5–4,0 м в X–XI вв., до 4,0–5,0 м в XIII–XIV вв. Плахи хорошо подгонялись одна к другой. С нижней стороны в них делались полукруглые вырубки, соответствующие по форме и размерам лагам. В эти вырубки входили лаги, благодаря чему обеспечивалось прочное устойчивое положение плах мостовой. Плахи мостовых делались из сосновых и еловых бревен, диаметр которых иногда достигал в XIV–XV вв. 40–50 см.
Мостовые описанной конструкции были достаточно прочны и в условиях влажной почвы
В результате многократных сооружений настилов на улицах мостовые представляли собой многоярусные сооружения, иногда достигавшие 30 прослоек — ярусов. Такое количество ярусов на улицах Новгорода было сооружено с середины X в. до середины XV в., т. е. в течение пяти веков. Мостовые XVI–XVIII вв. не сохраняются.
Городские власти всегда заботились об исправности уличных мостовых, регулярно их ремонтировали и при необходимости сооружали новые настилы. Этим работам придавалось огромное значение, и они часто даже регламентировались княжеским законодательством. До нас дошел новгородский «Устав князя Ярослава о мостех», составленный в 1265–1266 гг. В этом документе речь идет о распределении строительных и иных работ по мощению и ремонту основных новгородских улиц среди всех слоев жителей Новгорода и его пригородных сел (Янин В.Л., 1977).
Большое количество водоотводных дренажных систем и их частей было раскопано за несколько десятилетий в Новгороде. Они были вскрыты в нескольких десятках пунктов города на Софийской и Торговой сторонах. Некоторые водоотводные системы были раскопаны на протяжении ста и более метров.
Все эти системы подразделяются на два типа сооружений. Основная система, наиболее массовая, предназначалась для отвода подземных вод из-под различных строений и жилых комплексов. Она в каждом конкретном случае состояла из нескольких рабочих звеньев. Первое звено устраивалось на объекте, из-под которого рассчитывали отводить воду. В землю внутри сооружения в одном из углов вкапывалась бочка диаметром около 50 см без дна. Применяли бочки типа долбленок, а также и сделанные из клепок. Эта бочка предназначалась для сбора воды. В верхнюю часть бочки на глубину 1/3 врезалась деревянная отводная труба (табл. 81, 3), по которой вода вытекала в ближайший водосборник. Этот водосборник — второе звено системы — представлял собой небольшой квадратный сруб из бревен или полукруглых плах размером 1x1 м или 1,5x1,5 м. Водосборники, или соединительные колодцы, всегда имели деревянное дно и крышу из наката круглых бревен, покрытую берестой. В такой водосборник с небольшим наклоном в сторону стока воды обычно входили 2–4 трубы. Выходила из водосборника одна более мощная магистральная труба, идущая с небольшим уклоном, как правило, по направлению к р. Волхов. Иногда магистральные трубы, представлявшие собой третье звено системы, на своем пути к реке еще раз сходились в более мощном водосборнике. Подобный срубный водосборник был раскопан в Новгороде на Ярославовом дворище (табл. 81, 2), он был построен в XII в. (Медведев А.Ф., 1956).
Известны случаи, когда отводные трубы подключали непосредственно к магистральной трубе в ее средней части. При таком способе в магистральной трубе делали квадратный или круглый боковой выем — окошечко, в который вставлялся специально обработанный конец вводной трубы. Это соединение затем обертывалось берестой.
Водоотводные трубы делались из длинных бревен. Диаметр труб колебался в пределах: наружный 40–60 см, внутренний, довольно стабильный во всех системах, достигал 20–22 см. Трубы делались довольно длинные, более 10 м. В Новгороде встречены водоотводы, в которых длина отдельных труб достигала 22,5 м.
Конструкция труб была следующая: каждая труба состояла из двух половинок, соединенных между собой волнообразным швом (табл. 81, 4). Каждая половника трубы вытесывалась из круглого бревна. На одну трубу шло два бревна. В каждой половине трубы после соответствующей подгонки соединительных швов выдалбливался полукруглый желоб глубиной в 10 см, который при сложении двух половинок образовывал проходное отверстие в 20–22 см. Швы иногда прокладывали берестой.
Стыки труб имели форму втульчатых шипов. Они делались двух типов. Конец одной трубы, уже сложенной из двух половинок, затесывался на конус и вставлялся в соответственно растесанный канал в комлевой части другой трубы (табл. 81, 6). Иногда шип имел форму коленчатого уступа (табл. 81, 5). Стыки, а иногда и сами трубы очень тщательно обертывали в два-три слоя бересты, которая предохраняла трубы
от проникновения в них грязи.Водоотводные сооружения описанной нами системы и конструкции обнаружены, кроме Новгорода, в Смоленске, Пскове, Москве и других городах.
Второй вид водоотводных систем, более мощных, отводил воду от ключей, а иногда и заключал небольшие ручьи на территории города в деревянные трубы. Подобная система была раскопана в Новгороде на Торговой стороне в 1978 г.
Раскопанная дренажная система, отводившая воду из района Ильиной улицы на юг, была построена в 1306 г. (Колчин Б.А., Рыбина Е.А., 1982). Эта система отводила воду в ручей, протекавший южнее Ильиной улицы. Ручей вытекал из речки Тарасовец за церковью Филиппа Апостола и направлялся к Волхову параллельно древней Ильиной улице, протекая у Торга с северной стороны церкви Успения на Торгу. Этот ручей, вероятно, уже в XIV в. был заключен в деревянную трубу. В писцовых книгах Новгорода XVI в. ручей упоминается уже под названием «Труба».
В ручей отводила воду система, раскопанная на улице Кирова. Она проходила через раскоп с севера на юг и вскрыта в длину на 16 м. Она представляла собой мощную водоотводную трубу квадратного сечения, сделанную из бревен по системе «ряда». В раскопе были вскрыты три секции водоотвода, примыкавшие торцами одна к другой. Конструкция секций была одинакова. Водоотводная труба состояла из двух бревенчатых стенок, пола и перекрытия (табл. 81, 7). Ширина трубы внутри 0,6 м, высота внутри 0,8 м. Стенки трубы срублены из четырех бревен диаметром по 20 см. Длина секции достигала 7,0 м. Стенки между собой соединялись двумя рядами переводин, отстоявших от концов секции на расстояние 0,6–1,0 м. Три нижние переводины, сделанные из бревен диаметром 18–20 см, соединились с боковыми бревнами трубы узлом рубкой «в обло», верхняя четвертая переводина делалась из горбыля и укладывалась плоской стороной на верхнее бревно стенок. У каждой бревенчатой переводины для протока воды в середине делался паз «в половину». Ширина паза 0,3 м, высота 0,4 м. Пол трубы делался из горбылей, лежавших выпуклой стороной вверх. Он покоился на подкладках из бревен, лежавших поперек трубы. Перекрытие трубы сделано из круглых бревен, лежавших на верхних переводинах. Стыки секций трубы пыли забутованы плахами и обложены берестой. Труба в свое время при строительстве была опущена в землю на небольшую глубину — ее перекрывал слой земли в 20–30 см.
Жилые усадьбы-дворы ограждались от улиц и соседей деревянными заборами. В подавляющем большинстве случаев ограды делались в виде тына, т. е. частокола из вертикально стоящих бревен. Хорошо сохранились археологически усадебные частоколы в Новгороде.
Тын делался из еловых бревен диаметром 13–18 см. Наземная часть частокола достигала высоты 2–2,5 м. Все вертикальные бревна частокола по сплошной линии, примыкая один к другому, закапывались своей нижней частью в землю в специально вырытую канаву на глубину 0,6–1,0 м. Для плотности и крепости частокола на дне канавы концы бревен забутовывались горизонтальными обрубками плах и бревен. Зарытый и утрамбованный в такой канаве частокол стоял достаточно крепко. В верхней наземной части, отступавшей вниз от заостренных концов на 0,3–0,5 м, через специальное отверстие в бревнах частокола проходила переводина — длинное бревно (табл. 81, 9), которая держала и укрепляла верх частокола. Описанная конструкция частокола в северных районах России дожила до XX в.
Иллюстрации

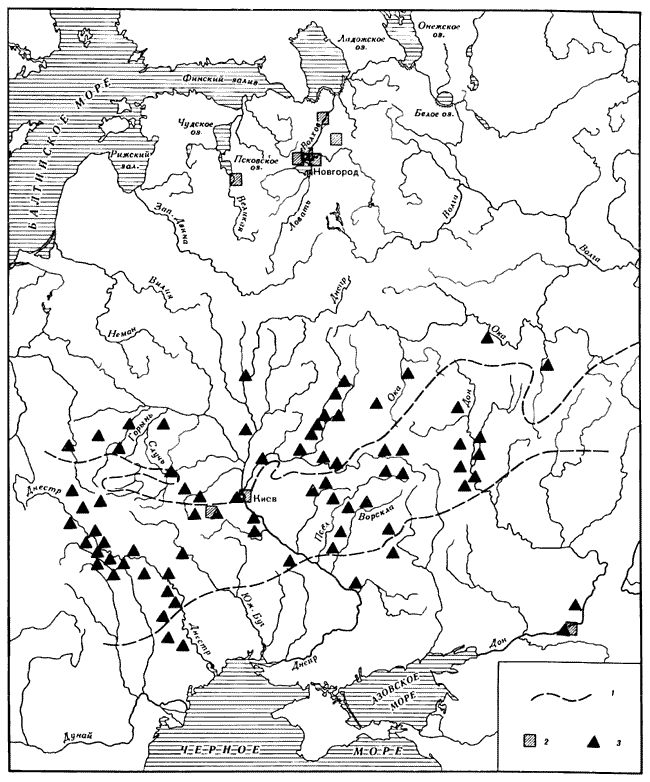

Таблица 36. Распространение наземных и полуземляночных жилищ в IX — первой половине X в.
1 — граница лесостепи; 2 — наземные жилища; 3 — полуземлянки.
Таблица 37. Древнерусские жилища.
1 — полуземляночное жилище, Городище Новотроицкое, IX в.; 2 — наземное жилище, Малое городище в Торопце, XII в.
Таблица 38. Полуземляночные жилища.
1 — Новотроицкое городище, IX в.; 2 — Алчедар, X–XI вв.; 3 — Владимир-Волынский, Белые берега, X в.; 4 — Галич (г. Крылос), Окольный город, X–XI вв.; 5 — Родень (Княжа Гора), XII–XIII вв.; 6 — Чучин (Щучинка), XII–XIII вв.; 7 — Кичкас, XII–XIII вв.; 8 — реконструкция полуземляночного жилища X–XI вв.
