Во время испытаний БИЧ-8 у Королёва возникла мысль использовать планер для создания экспериментального аппарата с ЖРД. Схема «бесхвостка» позволяла компактно разместить двигатель и баки с горючим и окислителем вблизи центра тяжести, свести к минимуму длину трубопроводов, избежать проблем с защитой хвостового оперения от воздействия реактивной струи.
5 октября 1931 г. Королёв пригласил на аэродром Цандера и продемонстрировал ему полёты бесхвостого планера. Через два дня Королёв и Черановский приехали посмотреть на запуски ЖРД Цандера ОР-1, работающего на бензине и жидком кислороде. Так сложился конструкторский коллектив по созданию ракетоплана РП-1.
С.П. Королёв (справа) и Б.И. Черановский после полёта
18 ноября 1931 г. идея получила юридическое обоснование — был подписан следующий документ:
«Мы, нижеподписавшиеся, с одной стороны Председатель Бюро Воздушной техники научно-исследовательского отдела Центрального совета Союза Осоавиахима СССР т. Афанасьев Яков Емельянович, именуемый в дальнейшем „Бюро“, и старший инженер 1-й лаборатории отдела бензиновых двигателей „ИАМ“ т. Цандер Фридрих Артурович, именуемый в дальнейшем т. Цандер, с другой стороны, заключили настоящий договор в том, что т. Цандер берёт на себя:
1. Проектирование и разработку рабочих чертежей и производство по опытному реактивному двигателю ОР-2 к реактивному самолёту РП-1, а именно: камеру сгорания с соплом Де Лаваля, бачки для топлива с предохранительным клапаном, бак для бензина в срок к 25 ноября 1931 года.
2. Компенсатор для охлаждения сопла и подогревания кислорода в срок к 3 декабря 1931 года.
3. Расчёт температур сгорания, скоростей истечения, осевого давления струи при разных давлениях в пространстве, вес деталей, длительность полёта при разном содержании кислорода, расчёт системы подогрева, охлаждения, приблизительный расчёт температуры стенок камеры сгорания в сроки, соответствующие срокам подачи чертежей.
Изготовление и испытания сопла и камеры сгорания — к 2 декабря 1931 года. Испытание баков для жидкого кислорода и бензина — к 1 января 1932 года, испытание собранного прибора — к 10 января 1932 года. Установка на самолёт и испытание в полёте — к концу января 1932 года.
…За проведённую работу т. Цандер получает вознаграждение 1000 рублей с уплатой их (в случае выполнения работ) в начале срока приёма 20 ноября 1931 года и по окончании работ по 500 рублей» [258] .
258
Голованов Я. Королёв. Мифы и факты. М., 1994. С. 124–125.
Аналогичный договор был заключён с Б.И. Черановским на постройку двух бесхвостых планеров БИЧ-11 по типу БИЧ-8; последний был уже изрядно изношен и не годился для серьёзных испытаний.
Со временем тема стала приобретать всё более солидные формы. ГИРД из общественной превратился в финансируемую организацию. Там была образована специальная бригада по ракетопланам и крылатым ракетам, которую возглавил С.П. Королёв. Главное управление авиационной промышленности включило создание ракетного самолёта в план опытных работ, а Президиум Центрального совета Осоавиахима в марте 1932 г. выделил на его испытания 13 тыс. рублей.
Идеей реактивного самолёта прониклись и военные. 2 апреля 1932 г. М.Н. Тухачевский в послании В.М. Молотову писал: «В области авиации применение жидкостного реактивного мотора… в конечном итоге разрешит задачу полётов в стратосфере. Генеральные штабы за границей прекрасно учитывают эти перспективы, засекречивая малейшие достижения в этой области для использования их по военной линии» [259] .
Черановский выполнил задание быстро: первый БИЧ-11 был готов в начале 1932 г. Он отличался от БИЧ-8 увеличенным размахом крыла и раздельными рулями высоты и элеронами вместо элевонов. Конструкция — деревянная, обшивка крыла частично из фанеры, частично из полотна.
259
С.П. Королёв и его дело / Сост. Г.С. Ветров. М., 1998. С. 640.
22 февраля 1932 г. Королёв сделал на БИЧ-11 первые полёты. «В полёте машина отлично слушается всех рулей. В полёте по прямой допускается бросание ручки и педалей от момента установившегося полёта (после взлёта) вплоть до захода на посадку», — докладывал он [260] .
С двигателем ОР-2 дела обстояли намного хуже. Стендовые испытания выявили его ненадёжность: из-за неустойчивости горения
топливной смеси и прогаров деталей конструкции ЖРД мог работать максимум девять секунд. Начались многочисленные доработки.260
Творческое наследие академика Сергея Павловича Королёва. Избранные труды и документы. М., 1980. С. 48.
Проект ракетоплана РП-1.
Тем временем планер переоборудовали в ракетоплан РП-1. Кабину закрыли прозрачным колпаком, за ней установили обтекатель ЖРД, смонтировали агрегаты топливной системы. Двигатель должен был размещаться за кабиной пилота, а баки (один с бензином и два с жидким кислородом) — в центроплане крыла. Там же находился баллон с сжатым азотом, предназначенным для подачи топливных компонентов в камеру сгорания. Такая система топливопитания, называющаяся вытеснительной, являлась наиболее простой в создании и использовании. Однако она получалась тяжёлой из-за необходимости рассчитывать баки, трубопроводы, соединения на довольно высокое давление — 6–8 атм. Требовалась также тщательная сборка и пригонка всех частей топливной системы в производстве и обеспечение её герметичности в эксплуатации.
Для поддержания низких температур жидкого кислорода и азота баки были выполнены в виде сосудов Дюара с двойными стенками, пространство между которыми заполнялось углекислотой. Каждый из баков поместили в дюралюминиевый кожух, отделявший его от конструкции ракетоплана. Крыло в местах установки топливных ёмкостей усилили стальной окантовкой.
Выступавшие за верхний контур крыла горловины баков закрыли легкосъёмными обтекателями.
Управление силовой установкой в кабине включало в себя краны открытия клапанов баков и регулирования подачи смеси, включатель зажигания. Приборами контроля работы двигателя были манометры кислорода, топлива и азота, а также манометр, замерявший давление в камере сгорания. Регулировать тягу в полёте предполагалось изменением давления подачи топливных компонентов.
Но двигателя всё не было. Чтобы не терять времени, РП-1 решили испытать с обычным поршневым мотором с толкающим винтом, тяга которого должна была в какой-то степени имитировать действие реактивной струи. Для опытов Осоавиахим предоставил Королёву импортный двухцилиндровый «Скорпион». Двигатель был старый, сбоил и недодавал мощности.

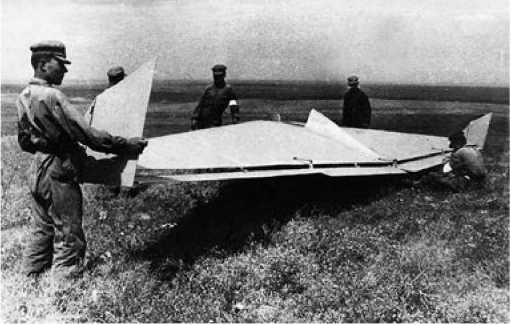

РП-1 без двигателя.
Первые испытания мотопланера прошли 8 июня 1932 г. Из-за большого трения лыжи о землю (РП-1 так же, как и БИЧ-11, имел лыжное шасси) для взлёта требовалась помощь находившихся на аэродроме людей. В полёте двигатель не держал оборотов, и тяга винта все время менялась. Так как ось винта проходила выше центра тяжести самолёта, изменения оборотов вели к продольной раскачке. «В моменты, когда мотор сдавал, самолёт имел тенденцию идти на хвост, а когда мотор забирал — идти на нос», — говорится в отчёте С.П. Королёва [261] .
261
Там же. С. 49.
В сентябре 1932 г. начались полёты РП-1 № 2. Он лишь в мелочах отличался от первого БИЧ-11 (РП-1 № 1), двигатель на него не устанавливали. Испытания продолжались и в 1933 г. Всего Королёв выполнил на двух РП-1 34 полёта, из них 5 — с включением поршневого двигателя.
В докладе о состоянии работ по опытному моторо- и самолётостроению на 1 января 1933 г. сообщалось: «Работа по реактивному двигателю на жидком топливе ведётся в ГИРД ОСОАВИАХИМА… Двигатель ГИРД проходит исследовательские испытания. Срок окончания последних в настоящее время определить нельзя. В случае положительного результата двигатель будет установлен на лёгкий самолёт летающее крыло, уже построенный и испытанный» [262] .
262
РГВА. Ф. 29. Оп. 76. Д. 1111 // Ivan Rodionov's Chronology of Soviet Aviation.
