В аварийных ситуациях указанных ограничений не придерживаются и включают трансформаторы на номинальную нагрузку при любой температуре. Возникающий при этом значительный перепад температуры между маслом и обмотками из-за высокой вязкости холодного масла не приводит к повреждению трансформатора, но ускоряет процесс старения изоляции, то есть приводит к ее форсированному износу.

Повышение вязкости масла в зимнее время учитывается при включении не только самого трансформатора, но и охлаждающих устройств. Циркуляционные насосы, погруженные в воду, надежно работают при температуре перекачиваемого масла не ниже минус 20–25 °C. Поэтому у трансформаторов с охлаждением ДЦ и Ц рекомендуется включать насосы лишь после предварительного нагрева масла

до указанной выше температуры. В остальных случаях насосы принудительной циркуляции масла должны включаться в работу одновременно с включением трансформатора в сеть и постоянно находиться в работе независимо от его нагрузки.

Вентиляторы охладителей при низких температурах воздуха включаются в работу позже, когда температура масла достигнет 45 °C.

При системе охлаждения Д допускается работа трансформатора с отключенными устройствами воздушного дутья только при нагрузке 0,5 номинальной независимо от температуры масла. Отсюда следует, что вентиляторы дутья должны находиться в работе, если нагрузка трансформатора S >= Sном или если температура верхних слоев масла >= 55 °C.

Отключение вентиляторов дутья должно производиться при снижении температуры масла до 50 °C, если нагрузка трансформатора меньше номинальной.

Трансформаторы с охлаждением ДЦ могут эксплуатироваться только при работающих вентиляторах дутья, насосах циркуляции масла и с включенной сигнализацией о прекращении подачи масла и остановке вентиляторов обдува.

Следует иметь в виду, что при остановленном охлаждении отвод теплоты потерь в трансформаторе не обеспечивается, даже если он без нагрузки. В этом случае в режиме ХХ трансформатор может находиться не более 30 мин, а с номинальной нагрузкой — не более 10 мин. Время работы трансформатора под нагрузкой ниже номинальной может быть продлено до 1 ч, если у трансформаторов мощностью до 250 МВА температура верхних слоев масла не достигла 80 °C, а у трансформаторов мощностью выше 250 МВ-А — 75 °C.

Поэтому во избежание резкого возрастания разности температур по истечении этого времени и невозможности восстановления необходимых условий охлаждения трансформатор должен быть разгружен.

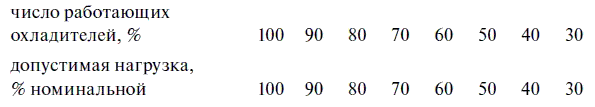

Нагрузка трансформаторов с системами охлаждения ДЦ и Ц при отключении части охладителей должна быть уменьшена пропорционально числу отключенных охладителей, а именно:

Контроль за нагрузками трансформатора ведется по амперметрам, на шкалах которых нанесены красные риски, соответствующие номинальным нагрузкам обмоток. Нанесение рисок на стеклах приборов не допускается из-за возможных ошибок при отсчете.

Контроль за напряжением, подведенным к трансформатору, и напряжением его вторичных обмоток ведется по вольтметрам, измеряющим напряжением на шинах.

Превышение напряжения на трансформаторе сверх номинального допускается в небольших пределах, а именно: длительно на 5 % при нагрузке не более номинальной и на 10 % при нагрузке не более 25 % номинальной. При этом линейное напряжение на любой обмотке не должно превышать наибольшего рабочего напряжения для данного класса напряжения трансформатора:

Превышение этих значений напряжения приводит к насыщению магнитопровода, резкому увеличению тока и потерь ХХ, что, в свою очередь, повлечет перегрев стальных конструкций магнитопровода.

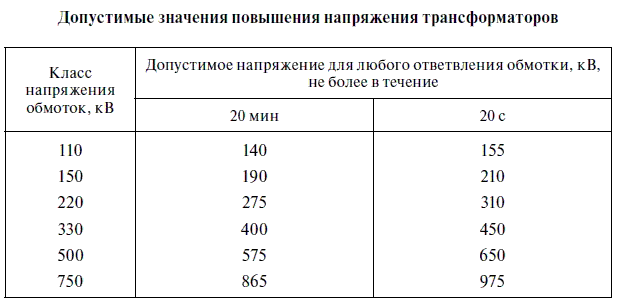

Превышение рабочих напряжений трансформаторов и реакторов 110 кВ и выше допускают лишь кратковременно. Например, в табл. 2.4 приведены допустимые значения повышения напряжения и длительность его воздействия.

Таблица 2.4

В

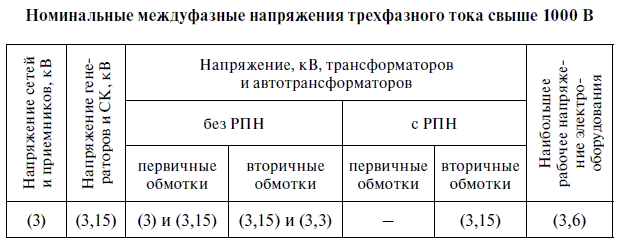

табл.2.5 приведены номинальные междуфазные напряжения трехфазного тока свыше 1000 В (ГОСТ 721—97).

Таблица 2.5

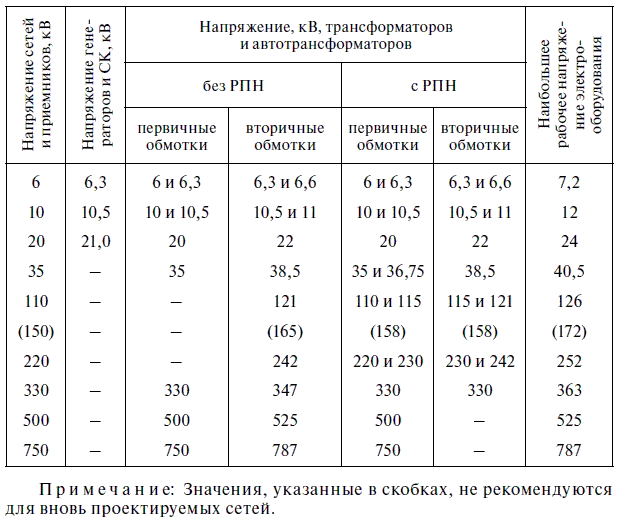

Окончание табл. 2.5

Контроль за тепловым режимом трансформатора заключается в периодических измерениях температуры в верхних слоях масла в баках. Измерения производятся при помощи стеклянных термометров, погруженных в специальные гильзы на крышках трансформаторов, дистанционных термометров сопротивления и термометров манометрического типа — термосигнализаторов. На крышке трансформатора устанавливаются по два термосигнализатора с переставными контактами. Контакты одного из них используются для управления системой охлаждения, другого — для сигнализации и отключения трансформатора при превышении допустимых температур масла.

Периодические осмотры трансформаторов (реакторов), в соответствии с требованиями ПТЭ, должны производиться в следующие сроки:

главных понижающих трансформаторов ПС с постоянным дежурством персонала — 1 раз в сутки;

остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала — 1 раз в месяц;

на трансформаторных пунктах — не реже 1 раза в месяц.

Внеочередные осмотры трансформаторов (реакторов) производятся:

после неблагоприятных погодных воздействий (гроза, резкое изменение температуры, сильный ветер и др.);

при работе газовой защиты на сигнал, а также при отключении трансформатора (реактора) газовой или (и) дифференциальной защитой.

При осмотре проверяются внешнее состояние трансформаторов и их систем охлаждения, устройств РПН, устройств защиты масла от окисления и увлажнения, фарфоровых и маслонаполненных вводов, защитных разрядников на линейных вводах и в нейтрали, кранов, фланцев и люков, а также резиновых прокладок и уплотнений (они не должны набухать и выпучиваться), отсутствие течей масла и уровень его в расширителях, целость и исправность приборов (термометров, манометров, газовых реле), маслоуказателей, мембран выхлопных труб, исправность заземления бака трансформатора, наличие и исправность средств пожаротушения, маслоприемных ям и дренажей, состояние надписей и окраски трансформаторов. Осматриваются контакты соединения и указатели, контролирующие их перегрев.

На слух проверяется гул трансформатора, а также отсутствие звуков электрических разрядов.

В закрытых камерах трансформаторов проверяется исправность кровли, дверей и вентиляционных проемов.

При нормальной работе вентиляции помещения разность температур входящего снизу и выходящего сверху воздуха не должна превышать 15 °C при номинальной нагрузке трансформатора.

Отключение трансформатора от сети, как правило, производят со стороны нагрузки (НН и СН) выключателями, а затем со стороны питания (ВН). На ПС с упрощенной схемой (без выключателей со стороны ВН) отключение трансформаторов от сети следует производить отделителями после отключения выключателей со стороны нагрузки.

В соответствии с требованиями ПТЭ, трансформатор (реактор) должен быть аварийно выведен из работы:

при сильном неравномерном шуме и потрескивании внутри трансформатора;

ненормальном и постоянно возрастающем нагреве трансформатора при нагрузке ниже номинальной и нормальной работе устройств охлаждения;

выбросе масла из расширителя или разрыве диафрагмы выхлопной трубы;

течи масла с понижением его уровня ниже уровня масломерного стекла.

Трансформаторы выводятся из работы также при необходимости немедленной замены масла по результатам лабораторных анализов.
