Эксплуатация электрических подстанций и распределительных устройств

При переключениях положения коммутационных аппаратов и заземлителей проверяют по указателям положения, механически связанным с подвижными системами аппаратов.

При осмотрах КРУЭ проверяется общее состояние оборудования, в том числе: отсутствие пыли, шума, треска и т. д. Проверяется работа приточно-вытяжной вентиляции, температура воздуха в помещении РУ (должна находиться в пределах 5-40 °C), давление сжатого воздуха в резервуарах пневматических приводов выключателей (должно быть в пределах 1,7–2,1 МПа) и давление сжатого воздуха пневмоприводов разъединителей (0,6 МПа), состояние заземляющих проводок и их контактных соединений.

При утечках элегаза снижается электрическая прочность изоляционных промежутков, вследствие чего требуется контроль за давлением элегаза (при помощи манометров) в каждой секции.

В аварийной ситуации при возникновении дуги и резком повышении давления внутри оболочки разрывается специальная защитная мембрана, давление в секции сбрасывается и тем самым предотвращается разрушение оболочки.

Вследствие указанных выше конструктивных достоинств и изоляционных свойств КРУЭ практически не требует технического обслуживания. Изоляция в них (элегаз) не теряет своих свойств из-за атмосферных загрязнений.

Глава 7. Обслуживание цепей оперативного тока

7.1. Источники оперативного тока на ПС

Вторичные цепи электростанции (ПС) — это совокупность кабелей и проводов, соединяющих устройства управления, автоматики, сигнализации, защиты и измерения электростанции или ПС (ГОСТ 24291—90).

Вторичный ток (трансформатора тока) — это ток, протекающий по вторичной обмотке ТТ при прохождении тока по первичной обмотке (СТ МЭК 50(321)—86).

Применение постоянного оперативного тока требует установки аккумуляторных батарей и поэтому увеличивает капитальные затраты и эксплуатационные издержки, вызывает необходимость сооружения разветвленной сети постоянного тока.

Наиболее широкое распространение получил переменный оперативный ток, который применяется на ПС 110 кВ с одним-двумя выключателями ВН и на ПС 35 кВ с выключателями ВН.

Источниками оперативного переменного тока являются ТТ, ТН и трансформаторы собственных нужд.

Для защиты от КЗ наиболее надежным источником оперативного тока являются ТТ, так как при протекании тока КЗ вторичный ток ТТ обеспечивает надежное отключение выключателя. ТН в этом случае не может служить источником оперативного переменного тока, так как при КЗ резко снижается напряжение.

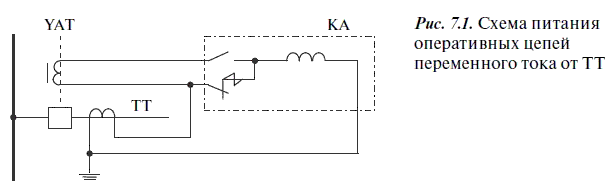

На рис. 7.1 показана схема включения реле максимальной токовой защиты (KA) и электромагнита отключения (YAT) с дешунтированием катушки отключения.

В нормальном режиме катушка электромагнита отключения зашунтирована и ТТ нагружены малым сопротивлением реле КА. При КЗ это реле срабатывает и подключает к своей катушке последовательно катушку электромагнита отключения YAT, вследствие чего выключатель отключается.

ТТ и ТН используются как индивидуальные источники питания для данного присоединения и не связаны с цепями управления других присоединений, что обеспечивает их высокую надежность и уменьшает протяженность вторичных цепей.

Универсальными являются источники комбинированного питания одновременно от ТТ и ТН. Комбинированное питание хотя и универсально, но ограничено по мощности. Оно приемлемо для питания оперативных цепей защит, автоматики и управления легкими (пружинными) приводами.

Другим источником оперативного переменного тока являются трансформаторы собственных нужд с использованием силовой сети вторичного напряжения 220 В.

На схеме рис. 7.2. оперативные шинки 4 получают питание через стабилизаторы напряжения 1 от двух секций собственных нужд 220 В. Резервирование питания осуществляется автоматическим устройством 2. Для повышения надежности шинки управления ШУ и сигнализации ШС дублируются. Для отключения приводов установлено зарядное устройство 5 с выпрямителем и конденсаторами. Контроль изоляции осуществляется устройством 3.

В электроустановках с переменным оперативным током, как правило, устанавливаются выключатели с пружинным приводом, для управления которыми используются зарядные устройства (например, конденсаторные установки). Принцип их работы заключается в том, что в нормальном режиме работы конденсаторы заряжаются через выпрямительное устройство до 400 В, а в момент отключения или включения соответствующий конденсатор разряжается на управляющий электромагнит. Емкость конденсатора С и напряжение на его пластинах U подбирают так, чтобы энергия, запасенная в конденсаторе CU ²/2 превышала энергию срабатывания управляющего электромагнита. Электромагниты включения в этом случае получают питание от трансформаторов собственных нужд через выпрямительные устройства.

Комбинированное питание оперативных цепей от блоков питания, зарядных устройств и выпрямителей обеспечивает высокую надежность работы схем РЗиА, управления, сигнализации и блокировки.

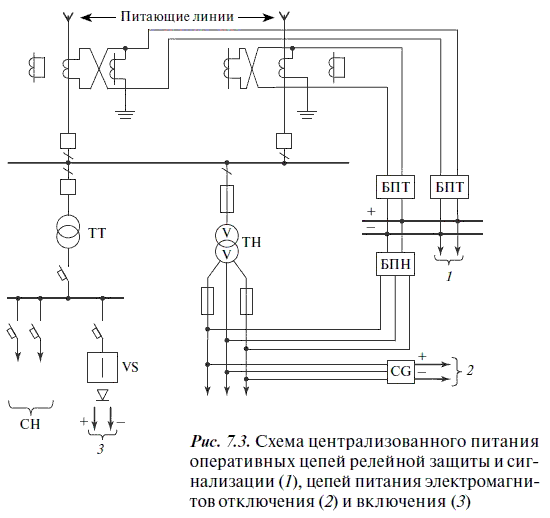

На рис. 7.3 показана схема централизованного питания оперативных цепей с применением источников выпрямленного напряжения.

Цепи релейной защиты и сигнализации1 получают питание от двух блоков БПТ, присоединенных к ТТ на питающих линиях, и одного блока БПН, присоединенного к ТН сборных шин. Дублирование блоков питания обеспечивает работу релейной защиты при любых повреждениях. Цепи питания электромагнитов отключения 2 присоединяются к зарядному устройству CG. Цепи электромагнитов включения 3, потребляющие значительный ток при включении, присоединяются к силовому выпрямителю VS, который питается от трансформатора собственных нужд, поскольку мощность ТН недостаточна для электромагнитов включения. Надежность питания цепей 2 и 3 обеспечивается установкой двух зарядных и выпрямительных устройств, присоединяемых к разным ТН и трансформаторам собственных нужд.

На ПС напряжением 110–220 кВ источником переменного оперативного тока обычно являются трансформаторы собственных нужд, а на ПС 6—10 кВ — специальные трансформаторы малой мощности (например, 0М-1,2/10), подключаемые к вводам питающих ПС линий 6—10 кВ. Эти источники оперативного тока не являются автономными, так как их работа возможна только при наличии напряжения в питающей сети.

Постоянный оперативный ток. Основным источником постоянного оперативного тока служат аккумуляторные батареи с зарядными устройствами 110 или 220 В. Они обеспечивают питание оперативных цепей РЗиА, электромагнитов отключения и включения коммутационных аппаратов, цепей сигнализации.

От аккумуляторных цепей питаются устройства связи, аварийное освещение, двигатели резервных маслонасосов СК.

Всех потребителей энергии на ПС и в РУ, получающих питание от аккумуляторных батарей, можно разделить на следующие группы:

постоянно включенная нагрузка — аппараты, устройства управления, блокировки, сигнализации и релейной защиты, постоянно обтекаемые током, а также постоянно включенная часть аварийного освещения. Постоянная нагрузка на аккумуляторной батарее зависит от мощности постоянно включенных ламп сигнализации и аварийного освещения, а также от типов реле. Поскольку постоянные нагрузки невелики и не влияют на выбор аккумуляторной батареи, в расчетах можно ориентировочно принимать для крупных ПС 110–500 кВ значение тока постоянно включенной нагрузки равным 25 А;
