Электрический глаз

Чтобы усилить эти слабые токи до нужной величины, до недавнего времени существовал только один способ. Электрический ток, возникающий в фотоэлементе, усиливают при помощи радиоламп. При этом добиваются усиления фототока в миллионы и десятки миллионов раз. К сожалению, такие устройства довольно сложны.

Но вот, около двадцати лет назад советский учёный Л. А. Кубецкий нашёл необычайно простой и остроумный способ обойти эти затруднения. Он добился усиления фототока в десятки и сотни тысяч раз без помощи радиоламп. Вот в чём заключается идея построенного Кубецким прибора, названного им вторично-электронной трубкой.

Уже давно было известно, что если «бомбардировать» какое-либо тело потоком достаточно быстрых электронов, то они могут вырывать из поверхности этого тела в окружающее пространство новые, так называемые вторичные электроны.

Вот это явление, получившее название вторичной электронной эмиссии (т. е. испускания), и используется во вторично-электронных трубках. В них располагается друг за другом большое число (11–13) пластинок, покрытых веществами, дающими большую вторичноэлектронную эмиссию (рис. 7).

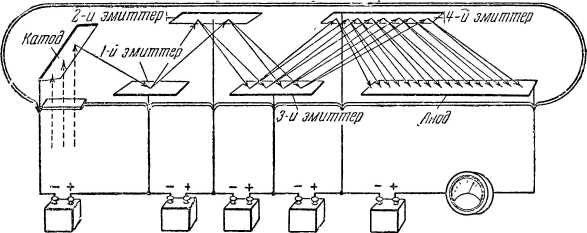

Рис. 7. Схема вторично-электронной трубки Л. А. Кубецкого.

Между каждой парой таких пластинок или, как их называют, вторичных катодов или эмиттеров (а также между первым эмиттером и катодом, с одной стороны, и последним эмиттером и анодом — с другой стороны) включены батареи с напряжением около 100 вольт. Благодаря этому электроны, летящие с катода на первую пластинку, с первой пластинки на вторую, со второй на третью и т. д., приобретают на пути очень большую скорость.

Представьте себе, что из катода трубки Кубецкого под действием света вырвался один электрон и что, попав на первую пластинку, он благодаря приобретённой скорости выбил из неё два новых, вторичных, электрона. Но эти два электрона летят ко второй пластинке. Ударившись об неё, они выбьют из пластинки уже четыре электрона. Из третьей пластинки будет выбито 8 электронов; из четвёртой — 16, из пятой — 32 и т. д. Легко рассчитать, что в этом случае окончательный ток — после 11 пластинок — эмиттеров — будет примерно в 2 000 раз сильнее, чем первичный ток, возникший под действием света на катод! А так как фактически добиваются, что каждый электрон выбивает из эмиттера не два электрона, а больше, то фототок удаётся усиливать не в две тысячи, а в миллионы раз!

А для того, чтобы заставить все электроны, вылетающие из катода или эмиттера, попадать на следующий эмиттер, Кубецкий поместил трубку, в которой находятся анод, катод и эмиттеры, в поле электромагнита. Магнит отклоняет движущиеся электроны и направляет их, куда нужно. А позднее были разработаны новые конструкции вторично-электронных трубок; в них можно обойтись и без магнитов.

Над усовершенствованием вторично-электронных трубок много работал советский физик профессор Тимофеев.

В настоящее время у нас имеется уже много различных типов этих замечательных приборов. Они всё шире и шире применяются на практике.

В 1948 году работы Л. А. Кубецкого были удостоены Сталинской премии.

3. Фотосопротивления и вентильные фотоэлементы

Во всех фотоэлементах, с которыми вы познакомились, свет вырывает электроны из поверхности катода и выбрасывает их в окружающее пространство. Такой фотоэлектрический эффект, как уже было сказано, называют внешним. Но, оказывается, во многих телах электроны под действием света не вырываются в окружающее пространство, а лишь слегка смещаются внутри тела. Это явление, названное внутренним фотоэлектрическим эффектом, было обнаружено впервые ещё около 70 лет тому назад.

Было замечено, что сопротивление некоторых веществ прохождению через них электрического тока сильно уменьшается при освещении. Первоначально это наблюдалось на элементе селене. В обычных условиях селен проводит электрический ток очень плохо. Его электрическое сопротивление примерно в 70 миллиардов раз больше, чем сопротивление хорошего проводника, например меди, Если включить в цепь батареи пластинку селена, как показано на рисунке 8, то, пока свет не действует на селен, ток в цепи очень слаб, так как сопротивление селена велико. Но стоит лишь осветить селеновую пластинку, как сопротивление её резко уменьшается; ток в цепи при том же напряжении батареи сильно возрастает, Чем сильнее будет действующий на селеновую пластинку свет, тем меньше будет сопротивление селена и тем сильнее ток в цепи.

Такое изменение сопротивления вещества под влиянием освещения и объясняется внутренним фотоэффектом. На рисунке 8 вы видите, по сути дела, прибор, в котором, так же как в описанных выше фотоэлементах, сила тока регулируется силой падающего на прибор света. Такого рода приборы получили название фотосопротивлений.

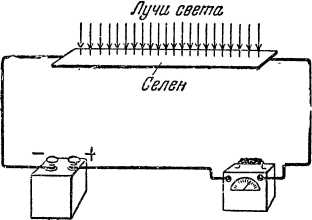

Рис. 8. Схема фотосопротивления.

Кроме селеновых фотосопротивлений, в последнее время появились фотосопротивления и с другими светочувствительными веществами. Однако практически все эти приборы менее удобны, чем фотоэлементы, и применяются они поэтому сравнительно редко.

Зато имеются другие фотоэлементы, основанные также на внутреннем фотоэлектрическом эффекте.

Уже сравнительно давно было известно, что если на медной пластинке вырастить (путём нагревания на воздухе до высокой температуры) слой полупроводника электричества (вещества, очень плохо проводящего электрический ток) — закиси меди — соединения меди с кислородом, то такая пластинка будет обладать поразительным свойством: она будет пропускать электрический ток в одну сторону и не пропускать его в другую! А позднее стало известно, что таким же свойством обладают и многие другие металлы, на которые нанесён слой полупроводника, например железные пластинки, покрытые слоем селена, и другие.

Во всех этих случаях на границе между металлом и полупроводником возникает особый, так называемый «запирающий» или «вентильный» слой, через который электроны могут свободно проходить только в одну сторону, а именно — от металла к полупроводнику. В обратном же направлении — от полупроводника к металлу — электроны через этот слой проходить не могут.

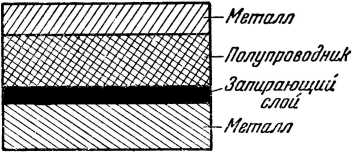

Схематический разрез такой пластинки с односторонней проводимостью изображён на рисунке 9.

Рис. 9. Схематический разрез медной пластинки с «запирающим» слоем.

Следует иметь в виду, что масштабы на этом рисунке совершенно не соответствуют действительности; толщина запирающего слоя на самом деле очень мала — менее одной стотысячной доли сантиметра; слой полупроводника в действительности также очень тонок. Верхняя металлическая пластинка, наложенная на слой полупроводника, служит для того, чтобы было удобно включить пластинку в электрическую цепь.

Если такую пластинку подключить к батарее так, как показано на рисунке 10, то ток через неё не пойдёт, потому что электроны, движущиеся в цепи, должны в этом случае проходить через запирающий слой в направлении от полупроводника к металлу.
