Чтобы забить электроды глубже, чем на 10–12 м, применяют механизмы ударно-вибрационного действия – вибраторы, с помощью которых электроды легко погрузить даже в промерзший грунт.

Вибраторами можно погрузить электроды значительно глубже, чем при ввертывании и вдавливании, что особенно важно для грунтов с высоким удельным сопротивлением (порядка 1000 Ом) и глубоким уровнем грунтовых вод (более 9 м), например для сухих песков, в которых сопротивление электрода по мере заглубления очень резко снижается.

Если при проектировании грунт не зондировали и его электрические характеристики неизвестны, во избежание лишней работы монтаж глубинных заземлителей рекомендуется проводить в следующей последовательности:

1) подготовить отрезки электрода, их длину принять соответственно конструкции используемого механизма;

2) забить нижний отрезок электрода;

3) измерить сопротивление растеканию забитого отрезка;

4) приварить следующий отрезок электрода;

5) забить второй отрезок и снова выполнить измерение;

6) продолжать работу до достижения нужной проводимости.

Как и любой другой способ, ввертывание электродов имеет свои преимущества и недостатки, определяющие его применение в конкретных условиях. Несомненным преимуществом является сравнительная легкость освоения механизированных приспособлений (ручных электросверлильных машин, малых бензодвигателей), которые позволяют заглублять электроды лишь на сравнительно небольшую глубину, что в ряде случаев увеличивает число электродов и расход металла. Мощность этих приспособлений небольшая, и для облегчения ввертывания приходится применять наконечники на электродах, разрыхляющие грунт, что резко увеличивает электрическое сопротивление грунта на период, пока его структура не восстановится. Необходимость быстрого ввода в эксплуатацию вызывает увеличение числа погружаемых электродов для достижения нужной проводимости заземлителя и, как следствие, дополнительный расход металла.

Но несмотря на это, способ ввертывания во многих случаях позволяет быстро и экономично смонтировать заземляющее устройство.

Вертикальные глубинные заземлители обеспечивают хорошую проводимость за счет контакта с нижними слоями грунта, особенно если они обладают увеличенным сопротивлением. Горизонтальные заземлители незаменимы по причине отсутствия механизмов для монтажа вертикальных электродов в скальных, гравийных и других грунтах. Если же скальный грунт закрыт слоем земли, то выполнение горизонтального или «лучевого» заземлителя может оказаться менее трудоемким и сравнительно дешевым.

Горизонтальные заземлители прокладывают и для соединения смонтированных вертикальных электродов в общий сложный заземлитель или контур заземления.

Для молниезащиты часто применяют лучевые заземлители. Хорошую проводимость в летнее время может обеспечить горизонтальный заземлитель, проложенный в торфяном или другом хорошо проводящем талом верхнем слое земли. То же относится и к сезонным электроустановкам, работающим в летнее время.

Конструктивно горизонтальные заземлители могут быть выполнены из круглой, полосовой или любой другой стали. Предпочтение следует отдавать круглой стали, которая при тех же массе и проводимости имеющей меньшую поверхность и большую толщину, вследствие чего обладает меньшей коррозийной уязвимостью. Кроме того, круглая сталь дешевле и ее легче монтировать. Поэтому для протяженных заземлителей, как и для вертикальных электродов, при устройстве которых не предъявляется специальных требований по термической устойчивости, по количеству уносимого металла и др., рекомендуется применять малоуглеродистую круглую сталь.

Способ монтажа горизонтальных заземлителей выбирают в зависимости от объема работ, удаленности объектов строительства от баз механизации, характера грунта, наличия и возможности получения механизмов и других факторов.

Если вблизи объектов имеются водоемы, на дне водоемов укладывают протяженные заземлители, а от них прокладывают соединительные кабельные или воздушные линии к объектам.

В стесненных условиях, например при монтаже горизонтальных перемычек между 2?3 вертикальными электродами, для укладки коротких горизонтальных заземлителей траншею зачастую копают вручную.

Виды электромонтажных, электроустановочных и электротехнических материалов

Электромонтажные изделия

Электромонтажными называются изделия, позволяющие произвести монтаж электропроводки. К ним относят: дюбеля, скобки, полоски и полоски-пряжки, электромонтажные трубки ХВТ из поливинилхлоридного пластиката, гильзы ГАО, колпачки изолирующие из полиэтилена, крюки для подвески светильников, изолятор ТФ-16 (телефонный фарфоровый), фарфоровые втулки, воронки, кабельные концевые наконечники (рис 12).

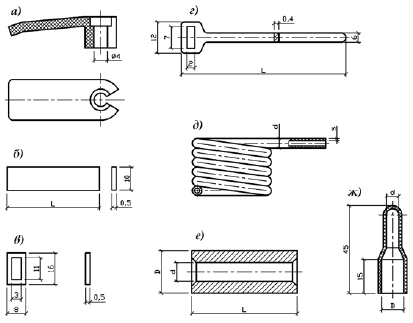

Рис. 12. Электромонтажные изделия:

а– скобки У641 и У642; б – полоски; в – пряжки; г – полоски-пряжки; з – электромонтажные трубки; е – гильзы ГАО; ж – изолирующие колпачки

Дюбеля незаменимы при монтаже электропроводок. Предназначаются для крепления опорных конструкций, коробок, элементов открытых электропроводок и т. д. и подразделяются на стальные гвоздеобразные ручной забивки типа ДГР, пластмассовые и распорные, с волокнистым наполнителем.

Дюбеля ручной забивки (ДГР) выпускают со стержнем диаметром 3,5 мм, длиной 25, 35 мм, а в последние годы появились дюбеля длиной 100 мм и более. Допустимая нагрузка на дюбеля составляет 100–800 Н (10?80 кгс). В основание дюбеля забивают молотком или при помощи оправки.

Дюбеля типов У656-У678 представляют собой пластмассовую гильзу, в которой установлен болт или винт. Крепление дюбеля в гнезде осуществляется за счет гильзы при вкручивании в нее болта или винта.

Скобки различных марок применяют для крепления плоских проводов и кабелей сечением до 6 мм² при открытой и скрытой прокладке.

К кирпичным или бетонным основаниям скобки прикрепляют дюбель-гвоздями диаметром 3,5 мм с применением оправки.

Полоски и полоски-пряжки применяют для крепления кабелей и проводов к строительным основаниям при открытой прокладке. Под провода подкладывают изоляционные прокладки из электрокартона или аналогичного материала так, чтобы он выступал в обе стороны от полоски.

Электромонтажные трубки ХВТ из поливинилхлоридного пластиката применяют для изоляции проводов и жил кабелей. Внутренний диаметр трубки указывается в обозначении и составляет 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 или 22 мм, толщина стенки – от 0,4 до 1,15 мм.

Гильзы ГАО применяют для соединения однопроволочных жил и проводов и кабелей сечением 2,5?10 мм². Гильзы – это алюминиевые трубки, внутренняя поверхность которых может быть смазана в заводских условиях кварцевазелиновой пастой.
