По степени защищенности от негативного воздействия различных факторов окружающей среды:

— защищенные;

— брызгозащищенные.

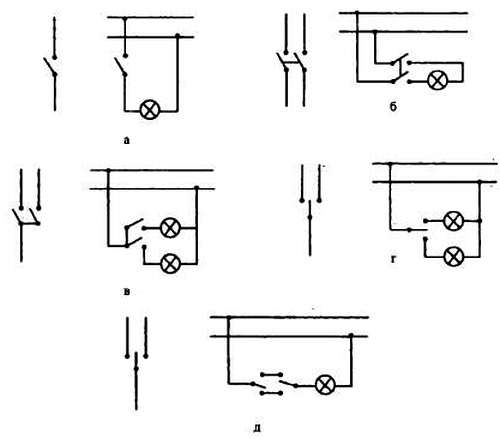

Следует отметить, что одно- и двухклавишные выключатели допустимо использовать в сухих и влажных помещениях, а вот все остальные разновидности разрешается устанавливать исключительно в сухих.

Какова конструкция одноклавишного выключателя для скрытой установки?

Выключатель устроен следующим образом: к его основанию с помощью винтов крепится монтажная скоба вместе с распорными лапками. Они используются для того, чтобы основание достаточно прочно закрепить в нише или в коробке (рис. 22).

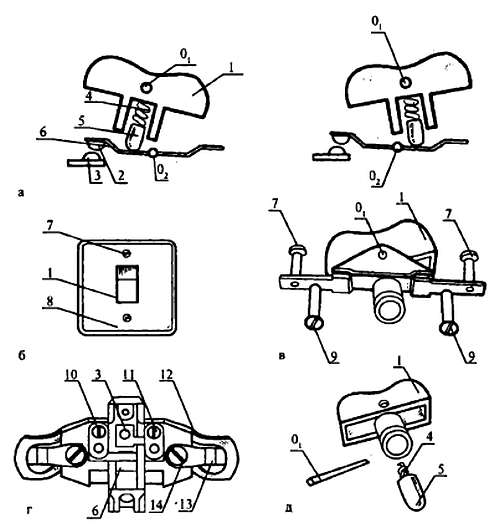

Рис. 22. Выключатель с клавишным приводом для скрытой установки:

_{а — принцип действия; б — общий вид; в, д — устройство; 1 — клавиша; 2 и 3 — подвижный и неподвижный контакты; 4 — пружина; 5 — толкатель; 6 — рычажок; 7, 9, и 14 — винты; 3 — крышка; 10, 11 — зажимы для проводов; 12 — скоба; 13 — распорные лапки; 01 и 02 — оси}

Отверстия, сделанные в распорных лапках, имеют продолговатую форму, их изготавливают на расстоянии около 10 мм. Кроме того, к основанию крепятся зажимы для проводов, один из них должен быть закреплен на неподвижном контакте, а второй — на подвижном. Этот участок напрямую контактирует с клавишей выключателя, которая находится на оси. Крышка выключателя должна также крепиться к основанию с помощью винтов. Если выключатель предназначен для открытой установки, то в его конструкции не будет монтажной скобы и распорных лапок. Для закрепления такого выключателя на основании в нем проделаны отверстия.

Зачастую клавиши выключателя обрабатывают люминофором. С помощью такого хода их можно с легкостью разглядеть в темной комнате. Если же выключатель совмещен со светорегулятором, то в этом случае можно с легкостью контролировать уровень освещенности, делать это таким образом, что потери мощности будут минимальными.

Какие бывают выключатели, совмещенные со светорегуляторами?

Существует два основных типа подобных изделий, которые не очень отличаются друг от друга. В первом случае для того, чтобы изменить уровень освещенности помещения, нужно вращать рукоятку, а для того, чтобы включить или отключить свет — нажимать на нее. Во втором случае имеется специальный сенсорный привод (рис. 23). Такой выключатель необходимо устанавливать в коробку для скрытой проводки. Данная конструкция, как и обычный встроенный выключатель, оснащена распорными лапками, чтобы как следует крепиться в коробке.

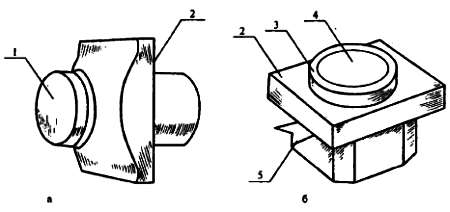

Рис. 23. Выключатели, совмещенные со светорегуляторами (регуляторами тока):

_{а, б — типы выключателей; 1 — регулировочная рукоятка; 2 — корпус; 3 — регулировочная обойма; 4 — металлическая пластина; 5 — распорные лапки}

Какими бывают штепсельные розетки?

Конструктивных особенностей у данного вида изделий существует огромное количество, например, есть розетки для стационарной скрытой и открытой установки, одно- и двухместные розетки, защищенные, брызгозащищенные; герметические, пыленепроницаемые, с защитным контактом и т. д. (рис. 24 и 25).

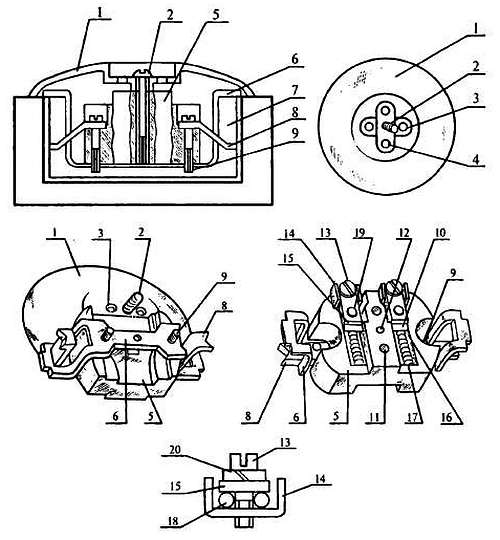

Рис. 24. Штепсельная розетка для скрытой установки:

_{1 — декоративная крышка; 2 — винт крепления} крышки; 3 — отверстия; 4 — направляющие выступы; 5 — корпус; 6 — монтажная скоба; 7 — монтажная коробка; 8 — распорные лапки; 9 — винты; 10 — контактные узлы; 11 — отверстия корпуса; 12 — сквозное отверстие для винта 2; 13 — контактный винт; 14 — скоба; 15 — пластина; 16 — упор; 17 — пружина, препятствующая выдавливанию провода; 18 — провод; 19 — винт; 20 — шайба

Рис. 25. Штепсельная розетка с защитным (заземляющим, зануляющим) контактом:

_{1 — отверстия для штифтов вилки; 2 — отверстия для защитного штифта; 3 — гнезда штифтов питающих проводов; 4 — гнездо заземляющего штифта}

Где используются переносные штепсельные розетки?

Данные конструкции нашли свое применение в удлинителях, разветвителях, кроме того они достаточно часто используются для присоединения бытовых приборов.

Как крепится штепсельная розетка для скрытой установки?

Для того чтобы такая розетка была достаточно прочно закреплена в своей нише, в ее конструкции, как и в устройстве выключателя, предусмотрены специальные распорные лапки.

В чем состоят особенности устройства штепсельной розетки для скрытой установки?

Конструкция данной розетки имеет несколько основных отличительных черт: узел присоединения проводов смонтирован таким образом, чтобы не допустить их выдавливания, постоянство нажатия поддерживается с помощью пружинной шайбы, а также достаточное зажимание штифтов вилки создается с помощью пружины. Один ее конец будет упираться в корпус конструкции, а второй — в специальный упор.

Чем характеризуется штепсельная розетка для открытой установки?

Данное устройство в значительной степени отличается от аналогичных конструкций, предназначенных для скрытой установки, во-первых, узлом крепления, а во-вторых, формой крышки.

Для чего используют штепсельные розетки с зануляющим контактом?

Такие устройства применяются в том случае, если к электросети необходимо подключить электроплиту или любой другой прибор, который потребует зануляющего контакта, например кондиционер.

В крышке такой розетки имеются два отверстия, в которые вставляются рабочие штифты вилки.

Третье отверстие предназначено для того, чтобы подключить к нему зануляющий контакт.

Защитный штифт обычно длиннее рабочих. Благодаря такому конструктивному решению при вставлении вилки в розетку в первую очередь будет происходить зануление электрического оборудования, и лишь после этого его включение. То же самое можно сказать и о процессе выключения, то есть сначала отключается питание электроприбора, а в последнюю очередь — зануляющий контакт.

Где используют электроустановочные блоки?

Электроустановочный блок представляет собой конструкцию, в которой находятся выключатель и розетка. Они распространены достаточно широко благодаря тому, что ими очень удобно пользоваться (рис. 26).

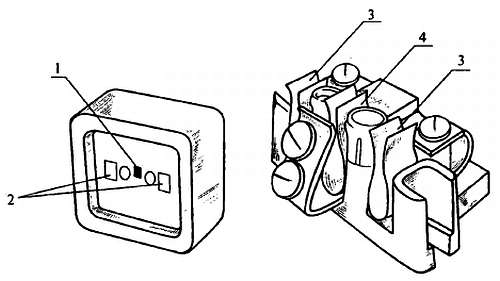

Рис. 26. Схема присоединения блока выключателя с розеткой:

_{1 — контактные зажимы розетки; 2 — контактные зажимы выключателей}
