Электричество: просто и безопасно [в вопросах и ответах]

Как прокладывают провода по стенам строения?

Изолированные провода, которые будут укреплены на стенах дома, необходимо проложить на изоляторах или же в трубах. Кроме того, их вполне допустимо устанавливать под навесы, которые будут предохранять их от попадания атмосферной влаги. Под навесом провод может находиться на роликах типа PC. Они специально используются для этой цели. При этом между соседними изоляторами должно быть не более 2 м.

Для того чтобы провода не получили разного рода механические повреждения, например зимой или весной, когда с крыш сбрасывают снег, их лучше всего помещать в вертикальной плоскости. От проводов до выступающей части строения должно быть минимум 20 см.

Если провод пересекается с водосточной трубой или же с каким-нибудь иным препятствием, то необходимо проложить стальную трубу или специальную борозду, по которой провод будет проходить внутри стены. С обеих сторон прохода нужно установить фарфоровые воронки. При этом они должны находиться раструбом вниз. Также их надо залить специальной изоляционной мастикой.

При изготовлении наружной электропроводки в частном доме либо на дачном участке особое внимание следует уделить тому, не касаются ли провода веток деревьев.

Категорически запрещается прокладывать электрические провода по крыше дома.

Монтаж открытых электропроводок

Как проложить проводку по стене дома и при этом не ухудшить его архитектурные качества?

При сооружении внешней электропроводки по стенам лучше всего придерживаться архитектурных линий, например выступающих углов, карнизов и т. д.

Как проложить внешнюю проводку в помещении?

В помещении, которое будет оклеено обоями, верхнюю горизонтальную проводку нужно прокладывать выше обоев. Трассы проводов в случае изготовления скрытой прокладки должны с легкостью определяться при эксплуатации.

Какие правила нужно соблюдать при прокладке электропроводки?

Чтобы не произошло случайного повреждения электропроводки при проведении работ, связанных с установкой настенных светильников и других электроприборов, при выборе трассы, по которой будет проложена электропроводка, нужно руководствоваться следующими правилами.

1. Горизонтальная проводка, которая будет проложена по стенам, должна быть параллельна линиям пересечения стен и потолка. При этом провод должен располагаться ниже карниза или балки на 10–20 см. Магистрали штепсельных розеток лучше всего вести по горизонтальной линии, которая объединит эти штепсельные розетки.

2. Изготовление спусков или подъемов к выключателям, штепсельным розеткам или светильникам нужно выполнять строго в горизонтальной плоскости. При этом от провода до линии дверного или оконного проема, а также до угла помещения должно быть не более 100 мм.

3. Скрытую проводку, которая будет вестись по перекрытиям, например в штукатурке, в щелях и пустотах плит, а также под плитой перекрытия, нужно вести таким образом, чтобы она проходила по самому короткому расстоянию от перехода на потолок из ответвительной коробки к светильникам. Разметку трасс, по которым будут проходить скрытые проводки, нужно вести по наименьшему расстоянию от ввода к электрооборудованию и светильнику.

На какой высоте от пола следует прокладывать электропроводку?

Если в помещении нет повышенной опасности возникновения короткого замыкания, то от пола до проводов должно быть расстояние не менее 2 м. Если же такое условие не удается соблюсти из-за невысоких потолков, а также по иным причинам, то проводку, во-первых, нужно в обязательном порядке делать скрытой, а во-вторых, следует использовать светильники, у которых закрыт доступ к лампам.

Какие провода можно укладывать на несгораемое основание?

Если основание под кабель или провод несгораемое или трудносгораемое, например штукатурка, бетон или кирпич, то в этом случае лучше всего использовать плоские провода, изоляция которых способна сопротивляться негативному воздействию солнечного света, например АППВ, АП ПР. Кроме того, подойдут защищенные провода, находящиеся в металлической оболочке, например АП РФ, и кабели АНРГ, АВРГ, АВВГ, АПВГ.

Если же основание легковоспламеняющееся, например это древесина, древесностружечная плита или же оргалит, то на него нужно укладывать исключительно провода АППР, АПРФ, а также кабели, оболочка которых изготовлена из трудносгораемых материалов, например АНРГ, АВРГ, АВВГ.

Если же вы решите проложить какой-нибудь другой провод, то под него нужно уложить слой из негорючего изоляционного материала, например полосу асбеста. Толщина такого слоя должна составлять минимум 3 мм.

Также вполне допустимо укладывать провод на слой штукатурки толщиной минимум 10 мм. Следует также сказать, что с каждой стороны провода изолирующий слой должен выступать минимум на 10 мм.

Как нужно вести провода вдоль линии карнизов?

Провода должны располагаться ниже линии карнизов на 100–150 мм. Закрепляют эти провода через равные промежутки специальными металлическими полосками или с помощью гвоздей. При этом под металлические полоски нужно уложить слой изоляционного картона. Этот картон должен выступать с обеих сторон полоски примерно на 2 мм. При этом полоски, изготовленные из металла, нужно согнуть в форме скобки. Затем их либо закрепляют в замок, либо прибивают гвоздями. Если помещение влажное или сырое, то под шляпки гвоздей нужно подложить шайбы, изготовленные из фибры, полиэтилена или поливинилхлорида (рис. 35).

Рис. 35. Способы закрепления проводов и кабелей:

_{а — стальной скобой; б — пластмассовой скобой}

Как укладывать провода при их параллельном расположении?

Если вам нужно уложить провода параллельно, то между ними должен иметься зазор от 3 до 5 мм. Если же провода будут пересекаться, то на нижний нужно положить два или три слоя поливинилхлоридной изоляции.

На участке, где трасса будет поворачивать на другую стену, или же в месте, где провод будет переходить с потолка на стену, изгиб провода нужно изготовить без разрезания пленки. Радиус изгиба в данном случае должен составлять не меньше 20 мм.

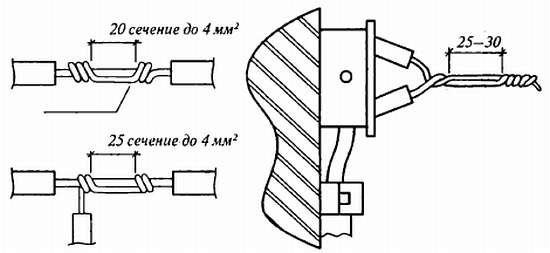

Как соединяют провода с электроаппаратами?

Для того чтобы жилы проводов были правильно присоединены к винтовым или клиновым зажимам аппаратов или электрических установок, с их концов нужно удалить изоляционный слой. Если провод будет размешен в распределительном коробе, то соединять его с другими проводами нужно следующими методами: пайкой, сваркой, опрессовкой или же с помощью винтовых зажимов.
