Электричество: просто и безопасно [в вопросах и ответах]

Если вы собираетесь проводить электричество в дачный домик, то есть он не будет отапливаться в течение зимнего периода времени, то в этом случае его помещения должны быть отнесены к категории «-влажные» или «сырые».

Если вы проживаете в частном доме, то, в принципе, в нем могут находиться помещения разных типов, как сухие, так и влажные, сырые, особо сырые.

В некоторых случаях встречаются даже пожароопасные. Вам придется учитывать все эти моменты, когда вы будете прокладывать в своем доме электрическую проводку, так как у каждого вида данных помещений имеются свои особенности в этом плане.

Какие бывают помещения с точки зрения электробезопасности?

В зависимости от сочетаний факторов окружающей среды помещения, например от показателей влажности, уровня температуры, а также от того, проводят ли полы электрический ток, помещения можно условно разделить на несколько групп.

1. Помещения, в которых нет повышенной опасности поражения электрическим током.

2. Помещения с незначительной опасностью. Они определяются тем, что в них соблюдается одно или сразу несколько условий, из-за которых возникает опасность поражения электрическим током. Например, такими условиями могут быть: сырость, наличие пыли, проводящей через себя электрический ток, полы, изготовленные из проводниковых материалов, например из металла, земли, железобетона, кирпича и т. д., достаточно большая температура. Кроме того, одним из вероятных условий поражения человека электрическим током может стать возможность его одновременного прикосновения к заземленным элементам строения, аппаратам и механизмам, а также к металлическим корпусам электрооборудования.

3. Особо опасные помещения. В таких помещениях риск получить удар электрическим током возрастает в несколько раз. Особо опасное помещение определяется наличием как минимум одного из условий, которые создают эту увеличенную опасность: особо сырые помещения, а также одно или несколько условий из предыдущего пункта.

Как правильно на чертеже изобразить схему электропроводки?

В большинстве случаев схемы электропроводок в квартире или доме выполняются отдельно для каждого этажа (если их несколько), при этом они делаются в масштабе 1:100 или 1:200.

Наружная электропроводка не требует слишком подробного вычерчивания, поэтому ее можно схематично изображать в масштабе 1:500 или 1:1000. Все элементы электропроводки имеют свое схематичное изображение на чертеже.

На плане электрическая проводка должна быть показана в однолинейном исполнении. Непосредственно рядом с линиями указывают марку и сечение кабеля или провода, а также условно обозначают, как будет проложен кабель:

— Т — в металлической трубе;

— П — в пластмассовой трубе;

— Мр — в гибком металлическом рукаве;

— И — на изоляторах;

— Р — на роликах;

— Тс — на тросах.

Количество жил в проводе, а также площадь их сечения показывают на чертеже через произведение. Допустим, если вы встретили обозначение ПВ2 (1х2,5), то это сообщит вам о том, что на чертеже изображены два одножильных провода марки ПВ, а сечение токоведущей жилы будет составлять 2,5 мм. Если проводов более двух, то их нужно обозначать с помощью засечек под углом 45°.

В случае если в схеме будет приведен светильник, то в виде дроби нужно указать мощность лампы (она находится в числителе), а также высоту нахождения этого осветительного прибора над полом (в знаменателе).

В виде примера на рис. 1 изображена общая схема жилого частного дома вместе с блоком хозяйственных построек.

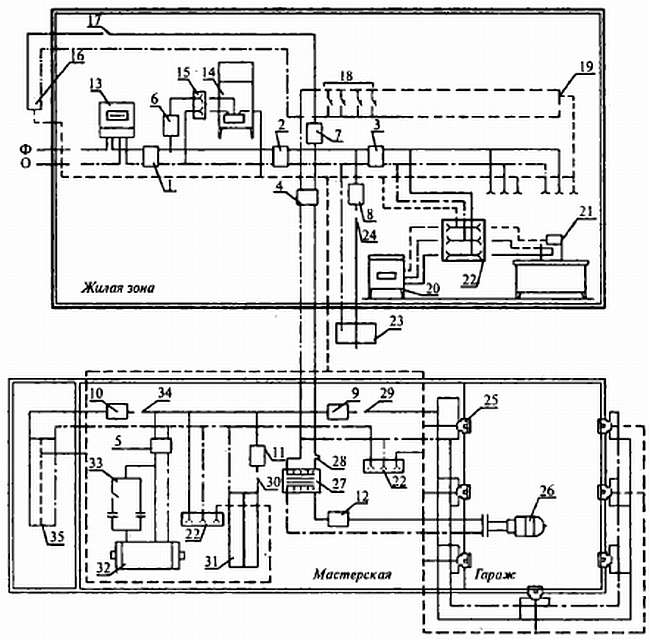

Рис. 1. Электросхема жилого дома и блока хозяйственных построек:

_{Ф — фазный провод (сплошная линия);  р — нулевой рабочий проводник (линия точка — тире); з — нулевой защитный проводник (пунктирная линия); Руб. — рубильник; 1 — автоматический выключатель АП50-2МТ (ток номинальный 25 А, ток уставки 25 А); 2 — автоматический выключатель АП50-2МТ (ток номинальный 25 А, ток уставки 24 А); 3 — автоматический выключатель АП50-2МТ (ток номинальный 10 А, ток уставки — 8 А); 4 — автоматический выключатель AП50-2MT (ток номинальный 25 А, ток уставки 12 А); 5 — автоматический выключатель АП50-2МТ(ток номинальный 10 А, ток уставки 10 А); 6-12 — автоматический выключатель ПАР (ток номинальный 6,3 А); 13 — счетчик; 14 — холодильник; 15 —} однополюсная розетка без зануления; 16 — светильник входного крыльца; 17 — выключатель светильника; 18 — светильники, установленные в жилых помещениях дома, в том числе в коридоре и ванной комнате; 19 — светильник, установленный в котельной; 20 — стиральная машина; 21 — утюг; 22 — однополюсная розетка с занулением; 23 — светильник, установленный перед блоком хозяйственных построек; 24 — выключатель светильника; 25 — светильники освещения гаража; 26 — переносная лампа; 27 — трансформатор 220/12 В; 28 — выключатель переносной лампы; 29 — выключатель освещения гаража; 30 — выключатель освещения мастерской; 31 — светильники мастерской; 32 — трехфазный электродвигатель; 33 — конденсаторное устройство; 34 — выключатель освещения помещения для скота; 35 — светильники помещения для скота.

Чем определяется открытая электропроводка?

Данный тип электрической проводки укладывается непосредственно на поверхность стен или потолков, делают это на специальных струнах, тросах, роликах, изоляторах. В некоторых случаях провода помещают в трубы, короба, гибкие металлические провода, в лотки, а также в электротехнические плинтусы и наличники. Данный тип электропроводки бывает стационарным, передвижным и даже переносным.

Что отличает скрытую электропроводку?

Скрытую электропроводку обычно устанавливают непосредственно в конструктивных элементах строения, например она может находиться в стене, в полу, замкнутых каналах или пустотах, в потолке, проходить по перекрытиям. Кроме того, внутренняя проводка может представлять собой монолит, который был вмурован в перекрытия и перегородки еще в процессе их строительства.

За счет чего можно сократить время прокладки электропроводки?

Для того чтобы потратить как можно меньше времени на прокладку электропроводки, используются специальные магистральные, распределительные, троллейные и осветительные шинопроводы.

Что такое шинопровод?

Фактически он представляет собой комплектную электрическую сеть. Шинопровод включает в себя отдельные секции, которые объединяются в одну конструкцию с помощью сварки, болтовых или штепсельных соединений, а также кожухи, материалы для изоляции мест, где будут располагаться стыки. В нем должны быть предусмотрены конструкции для закрепления кронштейнов, стоек и подвесок. Секции шинопровода делают прямыми и фасонными, так как в этом случае гораздо проще собрать электрическую сеть практически любой конфигурации.

Как необходимо укладывать открытую электропроводку?

В последнее время специально для открытой электропроводки существуют короба или лотки вместо стальных труб, которые использовались в прежние времена. Это позволяет в значительной степени сократить расход этих труб, увеличить производительность труда, а также улучшить эстетический вид всего помещения.

Если у кабелей имеется оболочка, изготовленная из пластмассы, то в коробе они могут находиться близко друг к другу как в один слой, так и в несколько, а также их можно укладывать пучками. Сумма поперечных сечений таких кабелей, находящихся в одном коробе, должна быть не более 40 % по сравнению с внутренним поперечным сечением самого короба.

Как соединяют пучки кабелей?

Делать это лучше всего бандажами так, чтобы на 1,5 м приходилось не менее 1 бандажа при расположении провода на прямом участке. Если же производится вертикальная прокладка, то в этом случае между креплениями будет максимум 1 м. К лоткам кабели должны крепиться через каждые 0,5 м, причем независимо от места пролегания.

Что такое тросовая электропроводка?

Для прокладки электропроводки используются провода, в которые вставлен специальный несущий трос. А также используются проводки, которые выполнены с помощью установочных изолированных проводов или кабелей, которые, как правило, свободно подвешивают или же жестко крепят к специальным стальным несущим тросам.
