Недопустимо использовать в качестве заземляющих (зануляющих) проводников металлические оболочки изоляционных труб, труб из тонколистового металла с фальцем (например, провод марки ТПРФ, металлорукава, броню и свинцовые оболочки кабелей, трубопроводы горючих и взрывоопасных веществ, центрального отопления, бытового водопровода).

Запрещается использовать в электроустановках почву в качестве фазного или нулевого проводов.

В совокупности с занулением в жилых домах следует применять устройства защитного отключения (УЗО). Такие устройства устанавливают на вводах в дома, а также встраивают в бытовые машины, приборы и переходные штепсельные розетки. В этом случае исключается опасность поражения электрическим током при монтаже и демонтаже электросчетчика.

Для нежилых помещений, расположенных в жилых домах или пристроенных к ним, расчетные счетчики следует устанавливать на вводах каждого из помещений независимо от источника питания. На каждый садовый дом на участке садоводческого товарищества следует устанавливать 1 однофазный счетчик. В необходимых случаях допускается установка трехфазного счетчика.

Если ток нагрузки превышает 5 А, но не превосходит 10 А, то следует устанавливать трехфазный счетчик на 10 А. Использовать электрический счетчик на 5 А, включенный через трансформаторы тока, недопустимо.

Представляет большую опасность обрыв нулевого провода. При этом электроприемники могут выйти из строя, а человек, коснувшись зануленного корпуса электроприемника, окажется под напряжением, опасным для жизни (рис. 72).

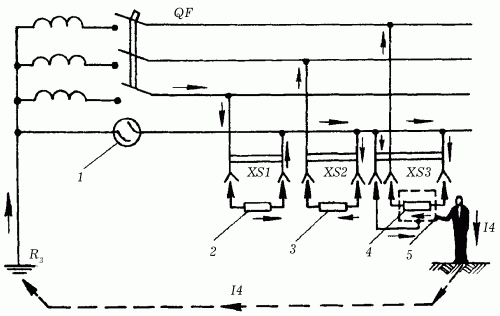

Рис. 72. Электрическая схема включения человека и электропотребителей в сеть при обрыве нулевого провода: 1 – место обрыва нулевого провода; 2 – электроутюг; 3 – телевизор; 4 – электропотребитель с зануленным корпусом; 5 – металлический корпус электропотребителя; R₃ – сопротивление заземления на потребительской дистанции; QF – автоматический выключатель; XS1, XS2 – розетки штепсельные; XS3 – розетка штепсельная с зануленным контактом; I ч – ток, протекающий через человека.

Например, если электроутюг имеет мощность 1000 Вт, а телевизор – 160 Вт, то напряжение на телевизоре может составить более 300 В, ток возрастет на 60 %, телевизор выйдет из строя, если не отключить его из сети. Защита при этом не сработает, и сеть автоматически не отключится.

Для отключения сети и обеспечения электробезопасности следует применить устройство автоматического контроля исправности цепи зануления и аппараты защиты по току утечки (рис. 73).

Рис. 73. Устройство автоматического контроля исправности цепи зануления: TV1 – трансформатор на потребительской станции; TV2 – трансформатор напряжения, питающий реле КА; US – выпрямитель трехфазный; V – стабилитрон; Rc – сопротивления, ограничивающие ток стабилизации; Rn, S1 – сопротивление и кнопка цепи контроля срабатывания реле KA; S2 – кнопка возврата реле в исходное положение; K1, K2 – контакты реле KA в цепи сигнализации и защиты; QF – автоматический выключатель; R3 – сопротивление заземления на потребительской подстанции; П – потребитель электроэнергии.

Принцип работы устройства заключается в том, что при исправной цепи зануления реле КА включено в сеть, его контакты К2 в цепи отключающей катушки автоматического выключения QF будут замкнуты (при включении сети через магнитный пускатель контакты К2 включатся в цепь отключающей катушки магнитного пускателя).

При обрыве нулевого провода или при недопустимом увеличении сопротивления цепи (фаза – нуль) реле КА отключится, контакты К2 разомкнутся, а К1 – замкнутся, и сеть отключится автоматическим выключателем (магнитным пускателем). Одновременно через контакты К1 автоматически включится цепь сигнализации обрыва нулевого провода.

После всех этих мероприятий можно быть спокойным – сделано все, чтобы уберечь себя, свою семью от поражения электрическим током.

Основные правила пользования электроэнергией

Для получения разрешения на включение новой электропроводки в домах, принадлежащих отдельным гражданам на правах личной собственности, в постройках садоводческих товариществ, гаражах для личных автомашин следует подать письменное заявление об этом в электроснабжающую организацию. Допуск в эксплуатацию электроустановок в новых домах дает инспектор государственного энергетического надзора.

Подача напряжения на новые электроустановки производится при наличии акта-допуска их в эксплуатацию после заключения договора на пользование электроэнергией, проверки и установки электросчетчика.

Электропроводка включается под напряжение в течение 5 дней после осмотра и допуска ее в эксплуатацию.

Осмотр электропроводки и включение ее под напряжение выполняется энергоснабжающей организацией.

Энергоснабжающая организация открывает лицевые счета на ответственных квартиросъемщиков, владельцев садовых домов, гаражей личных автомашин с вручением расчетных книжек с бланками квитанций и извещений для самостоятельной выписки платежных документов за электроэнергию (при системе самообслуживания).

Ответственность за сохранность и целостность электросчетчика, за своевременную плату за электроэнергию, за соблюдение правил пользования электроэнергией возлагается на лицо, ответственное за пользование электроэнергией.

Ответственность за техническое состояние и эксплуатацию электропроводки и электроустановок в подсобных хозяйствах, на приусадебных и садовых участках, в гаражах личных автомашин и других объектах, находящихся в личном пользовании, а также ответственность за соблюдение правил техники электробезопасности при пользовании электроэнергией возлагается на жильцов, которые обязаны овладеть основами технических знаний и правил электробезопасности.

Возможные неполадки электропроводки, порядок их устранения и профилактика

Все неисправности электропроводки можно разделить на три группы:

– непосредственно в самих проводниках;

– в электроустановочных деталях;

– в электросчетчике.

Что касается неполадок в работе электросчетчика, то установку и ремонт этого прибора могут производить только профессиональные электрики. К тому же механизмы счетчиков защищены от вмешательства извне опломбированными крышками. На случай выхода из строя электросчетчика единственное, что необходимо знать, – это телефон или адрес энергоснабжающей организации, которая, как правило, и занимается ремонтом, проверкой и установкой приборов по учету электроэнергии.

Неисправности самой линии проводников электрической цепи могут быть вызваны их обрывом или коротким замыканием (при этом срабатывают предохранители).

Определить место обрыва проводников при открытой проводке можно либо визуально, либо последовательной прозвонкой отдельных участков проводки. Если проводка скрытая, но имеется ее схема с указанием разветвительных коробок, то тоже возможна последовательная прозвонка. В том случае, если проводка скрытая, а схемы нет, можно использовать один из приборов, о которых говорилось в предыдущих главах.

Сократить протяженность поиска поможет то, что электроустановочные детали до места обрыва должны исправно действовать, если эти детали и приборы находятся в рабочем состоянии.

Если сработал предохранитель (автоматический выключатель), значит произошло короткое замыкание. Чтобы удостовериться в том, что произошло именно короткое замыкание в проводке, а не в каком-либо электроприборе, необходимо отключить все электроприборы от сети, заменить предохранитель (или плавкую вставку) или вновь ввести в действие автоматический выключатель. Если защитные устройства сработают повторно, то короткое замыкание произошло именно в проводке.
