Электроника в вопросах и ответах

Каковы параметры тиристоров?

Тиристоры могут работать в большом диапазоне напряжений, токов и температур, особенно при дополнительном водяном или воздушном охлаждении. Современные тиристоры работают при напряжениях до нескольких тысяч вольт и токах со средним значением до нескольких сотен ампер. Дифференциальное сопротивление тиристоров во включенном состоянии очень мало и разно 0,01—0,1 Ом. В выключенном состоянии сопротивление тиристоров обычно больше 100 кОм. Время включения в зависимости от конструкции тиристора от 0,1 до нескольких микросекунд, а время выключения значительно больше (5—30 мкс).

Что такое запираемый тиристор?

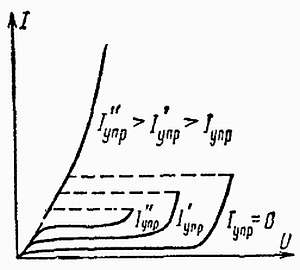

Это тиристор, структура и вольт-амперная характеристика которого такие же, как у триодного тиристора, с той лишь разницей, что с помощью управляющего электрода можно его как включить, так и выключить. Графическое изображение такого тиристора, называемого иногда запираемым (англ. GTO — gate turn-off switch), представлено на рис. 5.12. Следствием возможности выключения является значительное увеличение тока управляющего электрода, требуемого для включения, по сравнению с незапираемым тиристором (до 20 мА вместо 30 мкА). Запираемые тиристоры выпускаются в настоящее время для работы при токах до нескольких ампер и мощности потерь до 20 Вт.

Рис. 5.12. Условное графическое обозначение запираемого тиристора с управлением по аноду (а) и катоду (б)

Что такое тетродный тиристор?

Это тиристор с двумя управляющими электродами: анодным и катодным. Структура тетродного тиристора и его графическое изображение представлены на рис. 5.13. Анодный управляющий электрод может быть использован как для включения, так и для выключения тиристора.

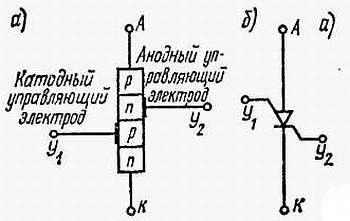

Рис. 5.13. Структура тетродного тиристора (а) и его условное графическое обозначение (б)

Для включения необходимо подать на управляющий электрод импульс отрицательной полярности, для выключения положительной. Тетродный тиристор часто называют кремниевым управляемым переключателем. Достоинством тетродных тиристоров является меньшее время выключения (около 1—30 мкс), чем у триодных тиристоров. Выпускаемые в настоящее время тетродные тиристоры работают при токах до нескольких сотен миллиампер при рассеиваемой мощности до 0,5 Вт. Вольт-амперные характеристики обоих типов тиристоров имеют одинаковый вид.

Что такое симистор?

Это симметричный тиристор с одним управляющим электродом, который может быть включен как при положительном, так и при отрицательном напряжении смещения анода с помощью положительного или отрицательного импульса, поданного на управляющий электрод. Вид характеристики симистора и его графическое изображение представлены на рис. 5.14.

Рис. 5.14. Вольт-амперная характеристика симистора (а) и его условное графическое обозначение (б):

_{1 — отрицательный и 2 — положительный второй анод}

Для каких целей используются тиристоры?

Тиристоры широко применяются в управляемых выпрямителях, стабилизаторах напряжения (см. гл. 6) в качестве переключателей, выключателей и основных элементов в технике автоматического регулирования.

Что такое фототиристор?

Это тиристор с одним управляющим электродом и окошком в корпусе, позволяющим освещать один из переходов в р-n-р-n структуре. Включение фототиристора зависит как от тока управляющего электрода, так и от падающего через окошко света. Фототиристоры находят широкое применение в схемах регулирования и логических схемах.

Что такое микроэлектроника?

Определение «микроэлектроника» охватывает область электроники, занимающуюся проектированием и изготовлением интегральных микросхем, позволяющих значительно уменьшить (в несколько сотен или даже тысяч раз) размеры электронных устройств.

Что такое интегральные микросхемы?

Это схемы, содержащие в виде одного электронного микроузла ряд основных элементов (резисторы, конденсаторы, диоды, транзисторы), изготовленных в едином технологическом цикле и образующих соответствующую электронную схему, выполняющую запланированную и определенную функцию, например усилителя, генератора, триггера, логической схемы, и имеет определенные технические параметры. Составляющие элементы электронной схемы и их межсоединения изготавливаются внутри (в объеме), либо на поверхности общей подложки и образуют неразъемное целое. Интегральная микросхема как микроузел предназначена для непосредственного монтажа в электронных устройствах и образует вместе с корпусом небольшую «таблетку» прямоугольной формы (рис. 5.15) с выводами для пайки. В зависимости от технологии и назначения интегральная микросхема эквивалентна электронной схеме, содержащей обычно от единиц до нескольких сотен и более отдельных (дискретных) пассивных и активных элементов.

Рис. 5.15. Внешний вид интегральной микросхемы

Что такое интегральные схемы малой и большой степени интеграции?

Интегральные микросхемы, содержащие до 100 пассивных и активных элементов [16] , принято называть схемами средней степени интеграции (англ. MSI), а схемы, содержащие свыше 100 элементов, — большой степени интеграции. Существуют также схемы с малой степенью интеграции, содержащие небольшое количество элементов. Например, типичная схема БИС содержит несколько сотен элементов, выполненных на пластинке размерами (без корпуса) 1,5х3 мм.

16

Степень интеграции в нашей литературе принято характеризовать количеством активных элементов (транзисторов) на кристалле. — Прим. ред.

Какие преимущества дает применение интегральных микросхем?

Применение интегральных микросхем вместо схем, состоящих из дискретных элементов, дает ряд преимуществ, из которых важнейшими являются: уменьшение габаритных размеров (миниатюризация) и массы устройства, увеличение надежности, снижение стоимости изготовления устройств и уменьшение потребления материалов. Введение интегральных микросхем позволило разработать устройства, изготовление которых при использовании дискретных элементов было бы вообще невозможным или неэкономичным.

Применение интегральных микросхем создает также и некоторые неудобства. Ограниченный выбор типов этих схем иногда вынуждает разработчиков «подгонять» свои решения к существующим интегральным микросхемам. Интегральные микросхемы создают также некоторые трудности при монтаже, в частности при пайке. Они крайне чувствительны к искрениям и коротким замыканиям в схеме.

Какие типы интегральных микросхем встречаются в электронике?

Существуют четыре типа интегральных микросхем, отличающихся технологией изготовления и свойствами: полупроводниковые, тонкопленочные, толстопленочные, гибридные. Наиболее распространены полупроводниковые интегральные микросхемы.

Интегральные микросхемы можно разделить на две группы с точки зрения условий работы содержащихся в них элементов: цифровые интегральные микросхемы и аналоговые интегральные микросхемы (часто называемые линейными интегральными микросхемами). В цифровых схемах активные элементы выполняют роль переключателей, которые могут принимать два крайних состояния: отпирания и запирания (или включения и выключения). В аналоговых схемах произвольный входной сигнал (в определенном интервале линейной работы) вызывает соответствующий выходной сигнал. К цифровым схемам относятся триггеры, к линейным — усилители.
