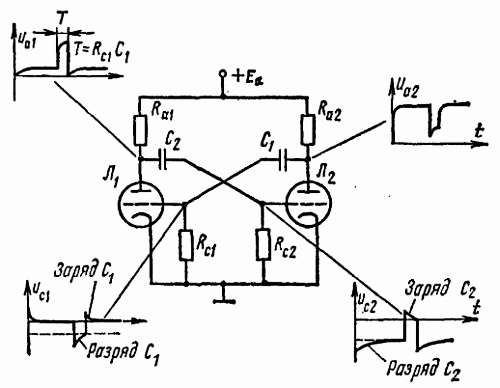

Нестабильные схемы или схемы с одним устойчивым состоянием также применяют для деления частоты — процесса, в котором каждый k– й импульс данной последовательности импульсов, поданной на мультивибратор, вызывает генерацию новой серии импульсов с частотой повторения, в k раз меньшей. Триггеры используются, в частности, в схемах счетчиков (счетных схем), предназначенных для счета электрических импульсов.

На чем основана синхронизация генераторов?

Это процесс, который состоит в том, чтобы сделать частоту колебаний генератора зависящей от частоты подведенного извне сигнала. В этом случае генератор, который в режиме свободных колебаний (несинхронизированном режиме) работает на собственной частоте, начинает работать на вынужденной, синхронизируемой частоте.

Процесс синхронизации проследим на рис. 10.29. Колебание (рис. 10.29, а) соответствует изменению напряжении на базе транзистора в несинхронизированном состоянии. К генератору подводится синхронизирующее колебание (рис. 10.29, б). Оно добавляется к колебанию генератора в момент t' достигающему при этом уровня, при котором происходит переброс в схеме. В связи с этим получают выходное колебание (рис. 10.29, в). Аналогичная ситуация наступает в моменты t'', t''' и т. д., когда каждый из подводимых синхронизирующих импульсов переводит схему генератора из состояния запирания в состояние проводимости. В конечном результате получаем колебание с большей частотой, чем частота собственных несинхронизированных колебаний, и в точности равной частоте синхронизирующего колебания. При этом легко заметить, что для правильной синхронизации требуется соответствующая амплитуда импульсов, подводимых извне. Если это условие не выполняется, то сумма напряжений на генераторе может оказаться недостаточной для достижения уровня, при котором наступает переброс схемы. Синхронизирующее колебание может быть синусоидальным, прямоугольным и любим другим.

Приведенное описание процесса синхронизации относится к нестабильным генераторам. Для генераторов с одним или двумя устойчивыми состояниями непрерывные колебания возникают только под влиянием запускающих импульсов. Без этих импульсов непрерывные колебания не возникают.

Рис. 10.29. Синхронизация мультивибратора:

_{а — несинхронизированное колебание; б — синхронизирующее колебание; в — вынужденное (синхронизированное) колебание}

Что такое схема делителя частоты на триггерах?

Для уменьшения частоты повторения импульсов можно использовать триггеры. Триггер, возбуждаемый последовательностью импульсов, дает на выходе прямоугольное колебание, частота которого в 2 раза меньше частоты повторения импульсов. Это соответствует делению частоты на 2. Если выходное колебание такого триггера подать на следующий, то суммарно два триггера обеспечивают деление в отношении 2·2·2:1 и т. д.

Какое применение находят операционные усилители в генерировании несинусоидальных колебаний?

Операционные усилители (см. гл. 7) могут применяться как для генерирования несинусоидальных колебаний, так и для их формирования. Для этого используются операционные усилители в виде интегральных микросхем. Имеются, однако, интегральные микросхемы, содержащие триггеры и другие схемы, используемые в цифровой технике и допускающие более простую реализацию сложных схем.

Глава 11 МОДУЛЯЦИЯ И ДЕТЕКТИРОВАНИЕ

Что такое модуляция?

Модуляция — это процесс изменения во времени выбранной характеристической величины одного переменного электрического колебания, называемого модулируемым, под влиянием второго колебания, называемого модулирующим.

Когда применяется модуляция?

Непосредственная передача информации, например по проводам, не всегда возможна и рациональна. Передача информации с помощью электромагнитных волн возможна только в диапазоне высоких частот, в котором энергия может излучаться с большей эффективностью. Для устранения взаимных помех при передаче на расстояние по радио или по проводам большого объема информации, в частности телефонной, существует необходимость переноса ее из занимаемого низкочастотного диапазона частот (звуковых) в диапазон высоких частот.

Модуляция предназначена для переноса информации, содержащейся в некотором диапазоне частот, в другой частотный диапазон и в связи с этим является основным процессом в области передачи сигналов, особенно с помощью электромагнитных волн.

Колебание, с помощью которого передается сигнал, носит название несущего колебания или несущей частоты. В процессе модуляции на несущую накладывается модулирующее колебание, содержащее передаваемую информацию.

Какие существуют виды модуляции?

Существует несколько основных видов модуляции. Перед тем как их определить, следует обратить внимание на то, что несущее колебание, подвергаемое процессу модуляции, является синусоидальным колебанием, которое можно записать в следующем виде:

u = A·cos(t + )

где А — амплитуда несущего колебания;  = 2ft — круговая частота несущего колебания;  — фазовый угол.

Модулирующий сигнал, содержащий информацию, может изменять каждую из этих величии таким способом, который отражает его мгновенное значение. В том случае, когда амплитуда несущего колебания изменяется пропорционально модулирующему сигналу, имеем дело с амплитудной модуляцией. Если пропорционально сигналу изменяется частота f несущего колебания, то говорят о частотной модуляции. И, наконец, если пропорционально сигналу изменяется фазовый угол  несущего колебания, имеет место фазовая модуляция. Два последних вида модуляции (частотную и фазовую) определяют иногда общим названием — угловая модуляция.

Все указанные виды модуляции относятся к непрерывной модуляции. Кроме того, существует возможность дискретизации модулирующего сигнала путем создания импульсов, которые содержат информаций, соответствующую модулирующему сигналу. Этим импульсом можно модулировать величины А или «несущего колебания. При этом будем иметь дело со многими системами импульсной модуляции.

Следует еще упомянуть, что для каждого вида модуляции всегда очень важным вопросом с практической точки зрения является сохранение лишь одного вида модуляции. Если несущее колебание одновременно модулируется по амплитуде и фазе, то один из этих видов модуляции рассматривается как паразитный.

Каковы основные свойства амплитудной модуляции?

При амплитудной модуляции амплитуда несущего колебания А изменяется пропорционально модулирующему сигналу. На рис. 11.1 показаны три колебания — несущее, модулирующее и модулированное. Видно, что в модулированном колебании огибающая выходного сигнала идентична модулирующему сигналу. Характерно то, что, когда огибающая увеличивается в положительном направлении, одновременно она увеличивается и в отрицательном. Амплитуда огибающей является долей амплитуды несущего колебания. Эта доля, обозначаемая буквой m, обычно выражена в процентах и называется коэффициентом глубины модуляции или просто глубиной модуляции. Глубина модуляции может изменяться от 0 до 100 %. Если m больше 100 %, то модулированное колебание сильно искажено.
