Исходно PDF-формат был предложен фирмой Adobe как платформнонезависимый для создания электронных документов, презентаций, а также передачи сверстанных документов и графики по сетям. Первая строка файла представляет собой запись вида: %PDF-<# версии>. Остальной файл – это последовательность пронумерованных объектов. В конце файла находится таблица перекрестных ссылок, позволяющая загрузившему файл приложению локализовать любой объект файла, каждый из которых имеет свой номер. Приложение начинает чтение файла с его конца, где находится указание на местоположение таблицы ссылок и так называемого корневого объекта, в котором содержатся ссылки на все объекты в документе, в том числе – план издания, резюме, отдельные его страницы.
Такая структура позволяет загружать любой из объектов файла, не загружая весь файл целиком. Она же позволяет редактировать любой объект файла, добавляя его исправленный вариант в конец файла и создавая на него новую ссылку в таблице перекрестных ссылок. Можно разбить и таблицу перекрестных ссылок на несколько частей так, чтобы свежие варианты ссылок заменяли устаревшие.
Формат PDF целесообразно использовать в тех именно случаях, когда необходимо сохранить точное форматирование документа. Именно поэтому многие фирмы хранят в формате PDF электронную документацию своей продукции, предоставляя доступ к ней заказчикам или же распечатывая ее при необходимости. Некоторые издательства, специализирующиеся на электронных изданиях и печати по заказу, также хранят издания в этом формате. Дополнительным достоинством PDF-файлов
В то же время для публикаций в системе World Wide Web формат PDF не нашел широкого применения вследствие жесткой физической разметки соответствующего издания. Файлы в этом формате не могут заново форматироваться в соответствии с требованиями различных устройств вывода данных. Например, документ может не поместиться по горизонтали на экране с низким разрешением, что чрезвычайно затруднит его чтение. Конечно, система логической разметки документа, которая позволяет без труда переформатировать документ в соответствии с требованиями устройства вывода, в таких случаях предпочтительнее. Разнообразная дополнительная информация о PDF-файлах и бесплатные программные средства для создания таких файлов и их просмотра, в частности, различные версии редактора Acrobat имеются на сервере фирмы Adobe: www.adobe.com. Относительно новая продукция фирмы – редактор Acrobat Reader 4.0 – обладает рядом дополнительных свойств: возможностью создавать PDF-файлы из любых приложений, создавать аннотации для таких файлов, а также отправлять их адресату по электронной почте. Сказанное иллюстрируется данными, представленными на рис. 4.44.

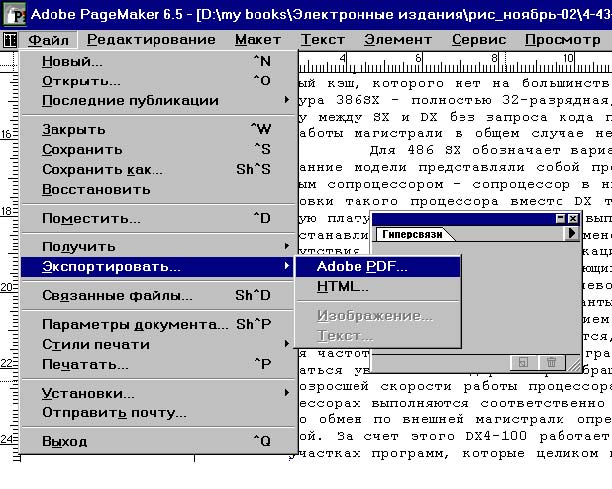

Одностраничные файлы PDF-формата могут создаваться в графических пакетах Illustrator и Photoshop, причем достаточно высокого качества. Многостраничные документы в формате PDF кроме верстальных пакетов могут создаваться в программах Adobe Acrobat Exchange, InDesidn, PDFWriter и Acrobat Distiller. Кратко остановимся на возможностях и особенностях этих программ.
Программа InDesidn вносит небольшие искажения цвета при преобразовании рисунков с RGB цветовым представлением в цветовые координаты CMYK, а PDF Writer предназначается для быстрого изготовления простых текстовых документов. У него наблюдаются некоторые проблемы при обработке цветных иллюстраций и встраивании шрифтов. Максимально близкие к оригиналу PDF-издания создает из документов в форматах PostScript и EPS программа Acrobat Distiller, распространяемая в составе пакета Adobe Acrobat, а также в качестве приложения к верстальному пакету PageMaker, начиная с версии 6.0, когда фирма Adobe стала владельцем фирмы Aldus и приобрела права на распространение и выпуск новых версий этого верстального пакета.Существует большое количество различных программ и дополнительных модулей к программам, которые ориентированы на решение самых различных задач, связанных с редактированием, подготовкой и выводом на печать документов в формате PDF. Многие из них перечислены в работе [26]. Так, программа DigiScript позволяет редактировать в графической форме любые фрагменты файла PDF и PostScript, а также трансформировать из одного из этих форматов в другой. Пакет DocuCom 2.0 близок по своим возможностям к Acrobat Exchange, Distiller и PDF Writer. Кроме того, он поддерживает многоязычные файлы PDF и наборы шрифтов, которые не могут использоваться под Windows. Он также содержит встроенный инструментарий для создания аннотаций. Модуль PDF Embedder позволяет дополнять PDF-файлы новыми текстами и иллюстрациями, которые также трансформируются в этот формат.
4.7. Программы-конструкторы для подготовки анимационных GIF-файлов
Ранее уже говорилось, что как в электронных изданиях, так и на Web-страницах широко используются изображения, представленные в виде GIFфайлов. Такие файлы могут быть получены путем преобразования изображений с индексированными цветами из других форматов в формат GIF. Сложнее обстоит дело с анимацией. GIF – практически единственный распространенный компактный анимационный формат, который непосредственно поддерживается абсолютным большинством браузеров, в том числе – Internet Explorer и Netscape Communicator. Подготовка GIF-файлов, содержащих единственное изображение возможна во многих графических редакторах и не связана с какими-либо трудностями. Поэтому представляется важным в рамках этого издания изложить средства и технологию подготовки анимационных GIF-файлов.
Впервые формат animated GIF был создан фирмой CompuServ в 1987 году и получил имя GIF 87a. В этом стандарте было предусмотрено чередование строк (Interlacing), что обеспечивает быструю загрузку костяка изображения с постепенной его детализацией. В файле предусмотрено внутреннее сжатие без потерь на основе алгоритма LZW, что минимизирует его объем. Формат позволяет определить логическую область на экране, в произвольном месте которой производится вывод изображений. Спецификация GIF 89a добавила в формат новые возможности, в том числе: управление задержкой смены кадров, управление прозрачностью, включение в файл комментариев, вывод текста и пр.

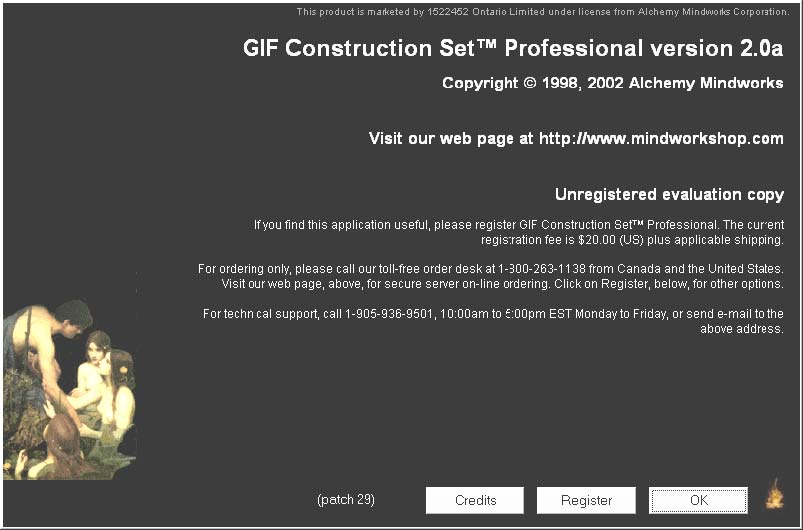

Со второй половины 2000 года отмечается быстрый рост интереса и потребностей в средствах создания GIF-файлов. На платформе Windows для этого традиционно чаще других используются программы GIF Animator фирмы Ulead System, Microsoft GIF Animator и GIF Construction Set фирмы Alchemy Mindworks. В качестве примера рассмотрим подготовку анимационного файла с помощью широко известной версии 2.0а последней программы. На рис. 4.45 представлен ее исходный интерфейс – заставка.
Создание анимационного GIF-файла во всех перечисленных программах включает в себя 2 этапа: собственно создание такого файла и его последующая оптимизация. Процесс создания файла состоит в поочередном добавлении графических изображений в структуру GIF-файла. Все 3 упомянутые выше программы могут добавлять отдельные кадры в анимацию не только из файлов, но и из буфера обмена оболочки Windows. Важным дополнительным достоинством программ является возможность создания анимации на основе лишь 2 изображений: начального и конечного. Промежуточные изображения генерируются программой автоматически с помощью одного из нескольких возможных эффектов, например, наплыва нового изображения поверх старого, смены листа бумаги, на котором формируется изображения и пр.

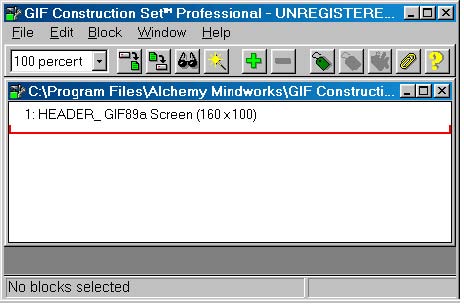

Анимационный файл всегда содержит один блок заголовка HEADER и несколько блоков с отдельными изображениями IMAGE , которым могут предшествовать блоки управления CONTROL . В начале работы по составлению анимационного файла программа формирует рабочее окно, в котором содержится лишь один заголовок. Соответствующий интерфейс представлен на рис. 4.46.
Как следует из рис. 4.46 блок заголовка HEADER содержит информацию о размерах логического экрана в пикселах, что определяет размер прямоугольной области, внутри которой будет размещаться анимационное изображение. Для каждого отдельного кадра анимации задается смещение в пикселах относительно верхнего левого угла логического экрана.

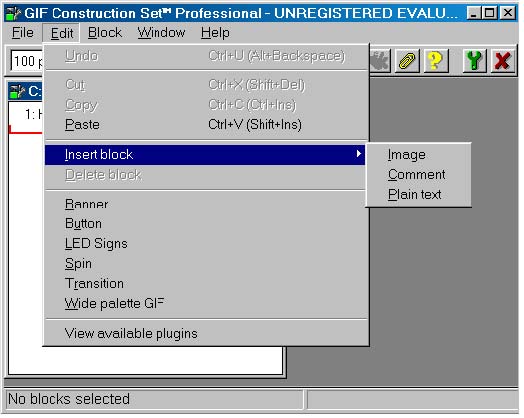

Пользователь может самостоятельно изменять размеры логического экрана. При этом следует иметь в виду, что, если хотя бы один из кадров выйдет за пределы логического экрана, то это вызовет в браузере неустранимую ошибку и приведет к прекращению его работы. Для включения в анимацию отдельного кадра можно воспользоваться командой Insert block | Image меню Edit или буфером обмена, куда предварительно было помещено изображение, и командой Paste . Сказанное иллюстрируется рис. 4.47.Редактирование блока Image состоит в изменении координат смещения левого верхнего края кадра относительно логического экрана и использовании или отказе от локальной палитры. При добавлении кадра в список блоков файла автоматически выполняется сравнение его палитры с глобальной. Если какой-то оттенок отсутствует в глобальной палитре, то предлагаются варианты замены этого тона на имеющиеся в палитре.
После того как все кадры изображения помещены в анимационный GIFфайл

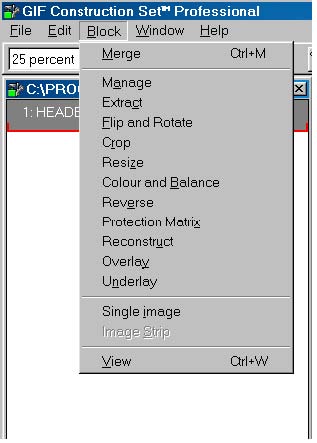

начинается работа с управляющими блоками: глобальным и локальными. С помощью локального блока можно задать для каждого кадра изображения временную задержку, локальную палитру, положение на логическом экране, способ удаления и прочее. Рассматриваемая программа и аниматор фирмы Microsoft позволяют выделить несколько локальных блоков и сразу для всех определить значения параметров.Полученные результаты можно предварительно оценить путем просмотра GIF-файла (кнопка Views the current animation в панели инструментов с пиктограммой очки на рис.4.46 или же команда View (просмотр) в меню Block на рис.4.48). Однако результаты просмотра не всегда совпадают с тем, что будет получено при отображении файла браузером. Команды меню Block позволяют выполнять операции по преобразованию отдельных кадров изображения, помещенного в анимационный файл. Как показано на рис. 4.48, можно использовать команды Resize (изменять размер изображения), Flip and Rotate (получать его зеркальное отражение и вращать), Reverse (негатив), Colour and Balance (настраивать цвета), Crop (кадрировать) и пр.

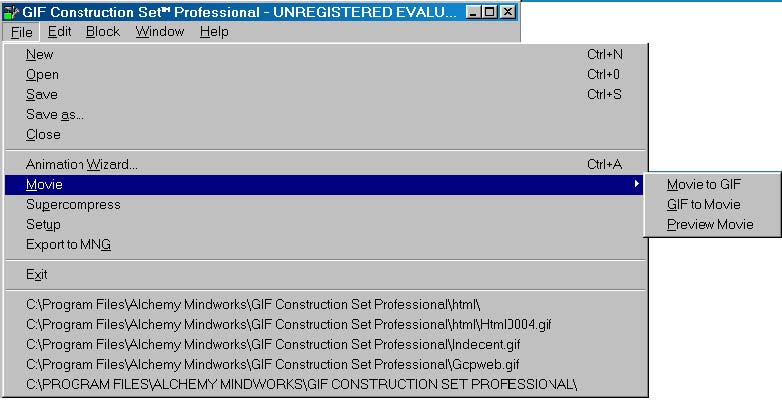

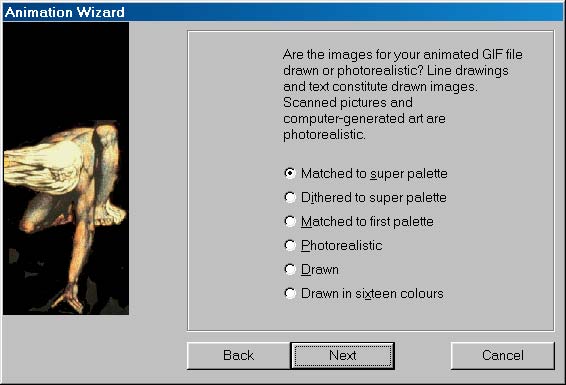

В пакете предусмотрена возможность автоматического преобразования Movie – фрагмента цифрового видео из формата AVI в анимационный GIFфайл. Для этого следует выбрать команду Movie | Movie to GIF меню File (рис. 4.49). В этом же меню имеется команда Animation Wizard (вызова мастера анимации), применение которого позволяет упростить и ускорить процесс создания анимационного файла. В этом случае пользователь должен только отвечать на ряд последовательно задаваемых ему вопросов в форме установки значений переключателей. В качестве примера на рис. 4.50 приведен один из рабочих экранов мастера анимации. Пользователь должен ответить на вопрос о формате изображений, входящих в состав анимационного файла: подготовлены они в растровом формате ( Photorealistic ), т. е. оцифрованы с помощью сканера, или созданы в растровом пакете компьютерной графики, или же – в векторном формате ( Drawn ). Кроме того, требуется указать, какая необходима палитра для передачи цветовых оттенков изображений: ограничиться ли одной глобальной палитрой ( Matched to first palette ), использовать расширенную цветовую палитру ( Matched to super palette ) или же (для векторного формата) ограничиться 16 цветами ( Drawn in sixteen colours) (рис. 4.50 ).Возможно создание анимационной бегущей строки в виде нескольких отдельных ее изображений, а также специальной бегущей строки, имитирующей световую рекламу. Наконец, возможно, как уже упоминалось в запросе мастера анимации, использование расширенной палитры цветов ( Matched to super palette ), число оттенков в которой превышает 256.

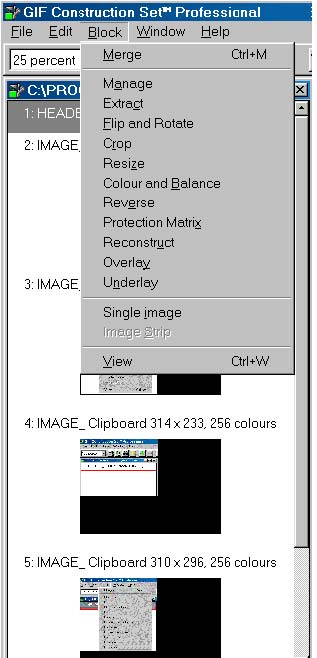

На рис. 4.51 представлен результат просмотра подготовленного GIF-файла, содержащего несколько блоков изображений. Так как блоки одновременно не помещаются слева в своем рабочем окне, в нем автоматически создан маркер прокрутки. Для каждого из блоков, показанных в окне, выведены размеры, величина смещения и миниатюра данного кадра изображения.
В процессе разработки анимационного файла следует придерживаться некоторых рекомендаций:
✓ по мере возможности не пользоваться локальными цветовыми палитрами, так как иногда их применение приводит к искажениям отдельных тонов;
✓ прозрачный тон следует задавать только глобально, так как локальные палитры прозрачность не поддерживают;
✓ следует тщательно проверять размер кадров, так как если изображение не помещается на логическом экране, то это может привести к многим нежелательным последствиям, в том числе и аварийному завершению работы браузера.Для уменьшения суммарного размера полученного анимационного файла следует провести его оптимизацию. Во время этого процесса осуществляется удаление избыточной информации из файла и оптимизация локальных палитр. Последняя состоит в максимальном использовании глобальной палитры и уменьшении количества оттенков в локальных. Возможность удаления избыточной информации определяется подобием и сходством соседних кадров изображения. В частности, можно вручную удалять из каждого последующего кадра повторяющуюся часть рисунка и выбирать его координаты на логическом экране таким образом, чтобы хорошо передать эффект движения.
Программа GIF Construction Set Professional фирмы Alchemy Mindworks (как и программа GIF Animator фирмы Ulead System) выполняет автоматически основную часть работы по оптимизации, что является важным преимуществом по сравнению с аналогичной программой фирмы Microsoft. Для этой цели после окончания работы по созданию файла используется команда автоматической оптимизации – Supercompress , расположенная в меню File (Файл) (см. рис. 4.49).
В 2000 году появились новые, более мощные версии всех трех описанных пакетов для создания анимационных файлов. В частности, фирма Ulead разработала GIF Animator 4.0, который, по их мнению, является самым быстрым и наиболее простым в применении для производства мощных анимационных GIF-композиций. В него, в частности, включена опция для непосредственного размещения анимации на странице сайта, а также автоматический оптимизатор цветовой палитры. Возможна пробная загрузка полнофункциональной версии аниматора с сервера фирмы Ulead. Количество аниматоров в последние годы растет в геометрической прогрессии. Кратко остановимся на некоторых из них. GIF Movie Gear – аниматор высокого класса, позволяет обрабатывать отдельные кадры, осуществлять чересстрочную загрузку анимационных изображений, выполнять оптимизацию палитры путем сокращения числа используемых оттенков.
Xara 3D – многофункциональный качественный 3D-аниматор текстовых надписей. Он характеризуется дружественным интерфейсом, простотой в использовании и не требует наличия художественных навыков. Объем около 895 Кбайт.
AniMagic GIF Animator – простой аниматор, позволяет сжимать полученные файлы до 4 раз. Пригоден для создания анимационных изображений и баннеров. Объем около 450 Кбайт. Подобные же характеристики имеет HVS Animator Pro, объем которого 309 Кбайт.4.8. Подготовка GIF-анимации в интегрированном пакете Photoshop – ImageReady
Известно, что программный пакет Photoshop уже много лет занимает лидирующее положение в издательском деле и полиграфии. Однако длительное время фирма Adobe не предпринимала специальных усилий для адаптации его к нуждам Web-дизайнеров и специалистов по подготовке электронных публикаций. Лишь во второй половине 90-х годов была сделана попытка выпуска специализированного редактора растровой Web-графики – ImageReady 1.0. По существу это был тот же Photoshop, лишенный множества специальных функций – таких как цветовая и тоновая коррекция, настройка печати, управление цветом, работа с цветовыми каналами. Дополнительно в редактор были включены средства оптимизации изображений для основных сетевых форматов: JPEG и GIF. Редактор не пользовался особой популярностью. Поэтому фирма Adobe предложила пользователям альтернативный вариант – интегрированный графический пакет Photoshop 5.5 и ImageReady 2.0, в котором пользователь имел возможность пользоваться привычным пакетом Photoshop для подготовки обычной графики, переходя в ImageReady в тех случаях, когда необходимо было адаптировать эти изображения к использованию в сети Интернет.
Следующая версия этого пакета Photoshop 6.0 и ImageReady 3.0 была значительно усовершенствована как в части растровой графики, так и Webдизайна. Именно на ней мы остановимся подробнее. Прежде всего, отметим, что, как и в предыдущей версии, используются по существу две различные программы. В результате на 32 Мбайта увеличивается потребность в оперативной памяти при одновременном запуске Photoshop и ImageReady. Большее пространство необходимо и для организации виртуальной памяти с помощью жесткого магнитного диска. Даже передача изображения из одного пакета в другой производится с организацией промежуточного файла на жестком диске. Тем не менее, пользователь получает, как это будет видно из дальнейшего описания, множество дополнительных возможностей и удобств, что уже сделало это программное средство достаточно популярным.
