Выполнить роль такого отвлекателя и призван корректофон. Корректофон представляет собой звуковой генератор, к которому подключены наушники. Чтобы человек не слышал свой голос, на его слух надо воздействовать звуковым сигналом определенного состава и интенсивности. Наиболее близко удовлетворяет этим требованиям так называемый «белый шум». «Белым» шум называется потому, что в нем одинаково выражены частоты всего звукового диапазона, от самых низких до самых высоких, то есть от 20 Гц до 15000 Гц. Этот диапазон полностью воспринимается человеческим ухом. Звучание «белого шума» подобно звуку горного водопада. Прослушивая через головные телефоны такие низкочастотные колебания генератора человек, страдающий заиканием лишается возможности слушать свой голос, успокаивается и меньше заикается при разговоре. Ежедневные тренировки с корректофоном могут в некоторой степени помочь в восстановлении нормальной речи. На рис. 10.7 показана схема простого корректофона на одном транзисторе VT1 типа КТ315Б.

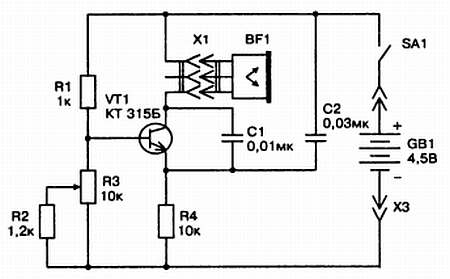

Рис. 10.7. Принципиальная схема корректора

Имеющийся в конструкции переменный резистор R3 выполняет роль регулятора тембра и дает возможность изменять частоту генератора от 100 до 2000 Гц. Для питания прибора можно использовать три малогабаритных аккумулятора типа Д-0,06 или три гальванических элемента типа 316. Головные телефоны BF1 могут быть любого типа, желательно с большими амбушюрами, чтобы исключить попадание в ушную раковину посторонних звуков. К корректофону можно также подключить стереонаушники для плейеров и радиоприемников УКВ.

В корректофоне можно использовать любой транзистор обратной проводимости. Конденсаторы, постоянные резисторы и переменный резистор могут быть любого типа, желательно малогабаритные. В качестве выключателя SA1 применим небольшой тумблер, например, типа ПТ57.

Детали корректофона монтируются на монтажной планке, которая помещается в небольшой пластмассовый корпус и закрепляется винтами (рис. 10.8).

Рис. 10.8. Монтаж деталей корректофона на монтажной планке

Если в конструкции будет использоваться транзистор КТ315Б, то для удобства монтажа его выводы надо удлинить, припаяв к ним отрезки медного провода длиной 10 мм. Размеры корпуса должны быть такими, чтобы в нем кроме монтажной планки еще поместился отсек для элементов питания и другие крупногабаритные детали. На одной стороне корпуса крепится переменный резистор R3, выключатель SA1 и гнездо X1 для подключения наушников.

10.7. Измеритель эмоций

Профессии летчика, космонавта, испытателя космической техник требуют от человека абсолютного здоровья и высокой эмоциональной устойчивости. Определить степень эмоциональной устойчивости человека можно при помощи прибора называемого эмоциометром. В основе его работы лежит известный факт, что сопротивление определенных участков тела человека зависит от деятельности потовых желез, которыми управляет нервная система. Любое эмоциональное возбуждение или нервно-психическое напряжение заставляет потовые железы работать интенсивнее, что и обуславливает уменьшение сопротивления кожи человека. На этом и построена работа прибора — измерителя эмоций, схема которого приведена на рис. 10.9.

Рис. 10.9. Принципиальная схема эмоциометра («детектора лжи»)

К гнездам XS1 и XS2 прибора с помощью изолированных проводов присоединяются специальные электроды, которые закрепляются на теле человека. Электроды крепят на тех участках тела, где содержится максимальное количество потовых желез. Удобным является крепление электродов на кисти руки, один электрод прикладывается к ладони, а другой — к ее тыльной стороне. После присоединения электродов к телу переменным резистором R1 устанавливают ток во внешней цепи, например, через руку человека.

Величина тока может колебаться в пределах 20…50 мКА. Контроль этого тока проводят по микроамперметру РА1. Регистрация изменения тока, связанного с эмоциональным возбуждением, производится микроамперметром РА2, включенным по мостовой схеме, а также может проводиться по самописцу, подключенному к разъемам Х3 и Х4. Для питания прибора можно использовать отдельный блок питания на 9 В или гальванические элементы, например, 6 штук элементов 373.

В приборе используются такие радиодетали: микроамперметры PA1 — М494 на 100 мкА, РА2 — М592 на 50 мкА с нулем по середине шкалы. Можно использовать и другие измерительные приборы с током полного отклонения стрелки 100 мкА. Транзистор VT1 типа МП39…МП42 или любой исправный транзистор прямой проводимости с обратным током коллектора не более 5 мкА. Постоянные резисторы типа MЛT, переменные резисторы любого типа, желательно с обратной логарифмической зависимостью (В).

Все детали прибора монтируются в металлическом корпусе размером 80x120x250 мм (рис. 10.10). Транзистор VT1 вместе с постоянными резисторами монтируют на монтажной планке, к контактам которой припаивают также концы изолированных проводов, идущих от приборов РА1, РА2, переменных резисторов Rl, R5 и разъемов для подключения электродов, самописца и блока питания.

Рис. 10.10. Общий вид эмоциометра и установка электродов на руке

Электроды представляют собой металлические диски диаметром 10…20 мм и толщиной 2…5 мм, которые вырезают из листа цинка, серебра или посеребренной фольги. Диски амальгируют, покрывают пастой из каолина, замешанного на насыщенном растворе сернокислого цинка. Каолин можно купить в аптеке. После этого электроды обматывают марлей смоченной в физиологическом растворе. Для приготовления физиологического раствора берут стакан воды и размешивают в нем столовую ложку обычной пищевой соли.

Эмоциональную устойчивость человека с помощью данного прибора определяют следующим образом. Испытываемого устраивают в — лежачее или сидячее положение в затемненной комнате. Электроды смачивают в физиологическом растворе и закрепляют на руке бинтом. С помощью переменного резистора R5 стрелку прибора РА2 устанавливают на «0». Переключателем SA1 устанавливают определенную чувствительность прибора. Чувствительность прибора наибольшая, когда контакты переключателя SA1 замкнуты, то есть резистор R4 закорочен. При разомкнутых контактах SA1 чувствительность прибора уменьшается в 5 раз. Когда все настройки произведены, то через 1–2 минуты после появления раздражителя, стрелка прибора РА2 начинает смещаться на некоторую величину, а самописец фиксировать время реакции человека на раздражитель. Раздражителем при испытаниях может быть свет, звук, прикосновение к телу, а также устные вопросы к испытываемому, носящие провокационный характер. Если у человека хорошая эмоциональная устойчивость, отклонения стрелки будут незначительными, а самописец будет чертить плавную кривую без пиков.

По существу данный прибор представляет собой простейший вариант «детектора лжи». Если составить определенным образом ряд вопросов к испытываемому и попросить его давать однозначные ответы «да» или «нет» на задаваемые вопросы, то в результате самописец начертит соответствующую кривую. Расшифровка такой кривой заключается в выявлении на кривой всплесков (пиков или горбов) и сопоставлении их со временем задавания вопросов. По известному времени и определяют вопросы, которые вызвали раздражение и заставили задуматься испытываемого. Характер вопросов, вызвавших раздражение и позволяет сделать соответствующий вывод о причастности или непричастности человека к какому-нибудь делу.
