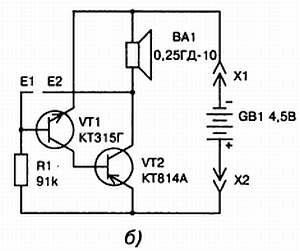

Монтаж деталей можно сделать как на монтажной планке, так и на небольшой печатной плате. Все зависит от возможностей и квалификации радиолюбителя. На рис. 16.4.б представлен возможный вариант монтажа электронной сирены на монтажной планке. Детали сирены вместе с динамической головкой и батареей питания следует поместить в фанерный или пластмассовый корпус. Устройство особой наладки не требует. Если в нем использованы заведомо исправные детали, то при включении выключателя SA1 и нажатии на кнопку SB1 в динамике должен раздаться характерный звук сирены.

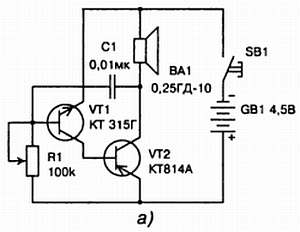

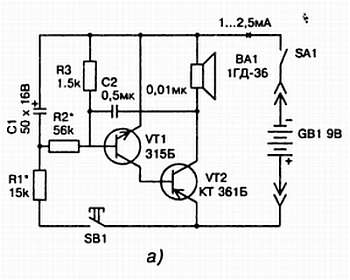

Рис. 16.4. Принципиальная
16.5. Устройство имитации звуков с использованием мультивибратора с регулируемой скважностью импульсов
Для создания устройств имитации более сложных звуков требуется мультивибраторы с регулируемыми параметрами, в частности, с регулируемой скважностью. Такие мультивибраторы позволяют получить импульсы с переменной частотой и неизменной частотой следования (рис. 16.5).
Рис. 16.5. Принципиальная схема мультивибратора с регулируемой скважностью импульсов
Их отличие от симметричных мультивибраторов состоит в том, что в базовую цепь транзисторов VT1 и VT2 введен переменный резистор R3, подвижный ползунок которого соединен с источником коллекторного напряжения. Введенный резистор R3 позволяет в некоторых пределах менять скважность, а соединенные с ним резисторы R2 и R4 ограничивают токи баз транзисторов в крайних положениях ползунка переменного резистора R3. В этом случае период колебаний мультивибратора при постоянных значениях C1 и С2 определится из формулы
Т = 0,7·C·(R1 + R2),
где С — емкость переходного конденсатора. Если переменный резистор R3 имеет линейную зависимость от угла поворота оси, то сопротивления базовых резисторов будут такие:
R1 = ·R3, R2 = (1 — )·R3, 0 <= <= 1.
Если подставить эту формулу в предыдущую, то видно, что период колебаний мультивибратора остается постоянным при перемещении ползунка, тогда как скважность импульсов зависит от его угла поворота.
Используя свойства мультивибратора с регулируемой скважностью импульсов, можно построить имитатор звуков такого романтичного явления природы, связанного с наступлением весны, как капель. Первые признаки весны характеризуются обилием солнца, улыбками на лицах и, конечно, капелью. Про капель сложена даже песня, которую в 60-е годы исполнял советский певец Жан Татлян. Романтичный звук капели можно создать с помощью электронного устройства, схема которого представлена на рис. 16.6. Конструкция построена на широкораспространенных радиодеталях и не критична к их типам. Настройка устройства заключается в подборе величины резисторов и конденсаторов, входящих в схему, до получения приятного тембра звучания капели.

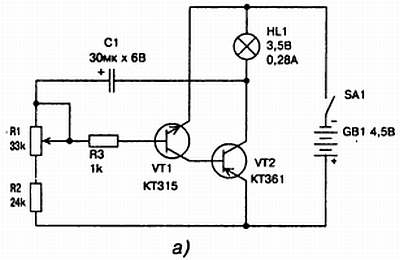

Рис. 16.6. Схема устройства имитирующего капель, приход весны
Глава V
САМОСТОЯТЕЛЬНОЕ ИЗГОТОВЛЕНИЕ СЛОЖНЫХ РАДИОЭЛЕКТРОННЫХ КОНСТРУКЦИЙ НА ТРАНЗИСТОРАХ И МИКРОСХЕМАХ
«Я заинтересовался, заметил направление и повел «Беду» навстречу загадочному явлению».
А. Некрасов. Приключения капитана Врунгеля.
Для рассматриваемых ниже конструкций использование монтажа на монтажных планках представляется нецелесообразным. В связи с этим в них используется монтаж радиокомпонентов с использованием печатных плат. Перед сборкой этих конструкций радиолюбителю было бы желательно перечитать материал раздела, где ведется речь о изготовлении печатных плат,
монтаже и распайки на них радиокомпонентов.Шаг 17
Электронные сигнализаторы
17.1. Сигнализатор разряда батарейки в электронных часах
Для своевременной замены гальванического элемента в электронных часах служит звуковой сигнализатор разряда батарейки 1,5 В, схема которого изображена на рис. 17.1.
Рис. 17.1. Принципиальная схема звукового сигнализатора разряда батарейки 1,5 В в электронных часах
Звуковой сигнализатор собран по схеме несимметричного мультивибратора, в одно из плеч которого включен миниатюрный звуковой излучатель. Сигнализатор питается от той же батарейки, что и часы. Питание на него поступает через выключатель SA1 будильника часов. Ток потребления сигнализатора составляет 34 мА. При нормальном гальваническом элементе в капсюле раздается звук, напоминающий трели соловья. При снижении источника питания до 0,8 В из капсюля доносится прерывистые звуки, следующие с частотой 1 Гц. Дальнейшее снижение напряжения элемента до 0,7 В вызывает появление звука постоянного тона, говорящего о необходимости замены источника питания. Вместо указанного на схеме типа наушника можно использовать другой, подходящий, например, типа ДЭМШ-1А. В сигнализаторе можно использовать любые транзисторы из серий КТ201, КТ306, КТ312, КТ315, резисторы — МЛТ-0,125, конденсаторы С1 и С4 — К50-6, С2 и С3 — КМ. Все детали сигнализатора монтируют на печатной плате размерами 40x25 мм, к ней же привинчивают капсюль ДЭМШ-1А. Плата размещается непосредственно в корпусе часов.
Налаживание сигнализатора производят с блоком питания, имеющим плавную регулировку напряжения. Подав на сигнализатор напряжение 0,8 В, подбирают сопротивление резистора R4, добиваясь громкого прерывистого сигнала. Снизив подаваемое напряжение до 0,7 В, убеждаются в появлении однотонального звука. При подаче напряжения 1,6 В из капсюля должны слышаться соловьиные трели, свидетельствующие о том, что гальванический элемент нормальный. Окраску звука, издаваемого сигнализатором, подбирают резистором R2. Отметим, что аналогичное устройство для сигнализации о разряде гальванического источника питания можно построить и для батареек с другим напряжением, надо только подобрать RC-элементы мультивибратора.
