В северных районах России осенью и зимой в момент появления полярного сияния возможен нерегулярный и кратковременный DX прием УКВ. Полярное сияние происходит на высоте 90…100 км в результате свечения разряженных слоев атмосферы под действием протонов и электронов, проникающих в нее из космоса. Сигнал радиостанции, отраженный от полярного сияния, может быть принят от нее на расстоянии более 1500 км. Для приема такого сигнала необходимо использовать высокочувствительный приемник и высокоэффективную антенну, так сила сигнала очень мала. Аналогичный характер имеет DX прием УКВ через метеоритные потоки. Метеориты испаряются, в основном, на высоте 80…170 км над поверхностью Земли. Дальность метеоритной связи возможна до 2000 км.

Резюмируя, можно сказать, что дальний ионосферный прием УКВ очень похож на прием коротких волн (КВ), наиболее устойчивый прием с небольшими замираниями характерен для наиболее высоких принимаемых частот. Такой же прием наблюдается в начальной и завершающей фазах прохождения сигнала. При этом между этими фазами прием неустойчивый с большими интерференциями и селективным федингом. Характер прохождения представляет собой подобие двухгорбой характеристики. Прохождение начинается в 9…10 утра и ослабевает до минимума к 12 часам. Второй максимум наступает вечером, приблизительно в 17… 19 часов. Первым признаком прохождения является появление удаленных радиостанций, а ближе к середине времени прохождения начинают приниматься ближние радиостанции.

Окончание прохождения происходит в обратном порядке. Наблюдения показывают, если прохождение закончилось очень поздно, то следующим утром можно ожидать его продолжения. Иногда прохождение может происходить несколько дней подряд, а потом исчезнуть на длительный промежуток времени. Наиболее благоприятный прием бывает, когда появляется малоподвижный ионизированный слой Es небольших размеров, отражающий сигналы станций только из ограниченной площади местности. При «навальном» прохождении в приемнике наблюдается сплошная интерференция. Слой Es состоит из неравномерного скопления по горизонтали электронных облаков, расположенных на высоте 120…130 км. Он постоянно перемещается со средней скоростью приблизительно 300 км/час. Этот слой называют спародическим, так как время его существования не превышает нескольких часов. Замечено, что слой Es обладает способностью оказывать существенное влияние на распространение КВ и УКВ.

Следует отметить, что причины дальнего DX приема УКВ полностью пока еще не раскрыты. Замечена связь между началом дальнего УКВ прохождения и предгрозового фронта. Объяснить это можно, по всей видимости тем, что в верхних слоях атмосферы, расположенных ближе к ионосфере, возникают неоднородные по плотности и температуре слои, которые способствуют отражению радиоволн. Этому способствует и грозовая деятельность, приводящая к ионизации слоев. Приведенные предположения подтверждаются тем фактом, что летнее Es-прохождение почти не зависит от фазы 11-летнего периода солнечной активности.

Для обнаружения дальнего прохождения на УКВ, необходимо включить радиоприемник и пройтись по свободным частотам. Если вы хорошо знаете частоты станций, вешающих в данной местности, то при наличии прохождения легко обнаружить радиостанции ранее не принимавшиеся в данное время. Такие радиостанции обычно принимаются с сильным замиранием и с интерференцией от других станций или собственного сигнала, пришедшего на радиоприемник со сдвигом по фазе. О появившейся возможности дальнего прохождения УКВ можно так же судить косвенно, в частности, по улучшению характера радиоприема на частотах свыше 20 МГц, относящихся к КВ-диапазону. Радиовещание на УКВ в разных странах мира ведется на различных частотных диапазонах (табл. 31.9).

Заметим, что отечественная (01RT) и зарубежная (CCIR) системы радиовещания на УКВ отличаются не только диапазонами, но и спектром комплексного стереосигнала (КСС). У каждой системы стереовещания своя конструкция стереодекодера. В России УКВ-вещание ведется в двух частотных поддиапазонах: отечественном и заграничном. В волновом расписании, публикуемом в прессе обычно их условно обозначают как, УКВ — отечественный, a FM — заграничный, а на шкалах радиоприемников пишется FM1 и FM2 или УКВ и FM.

31.3.4. Дальний прием на СВ и ДВ

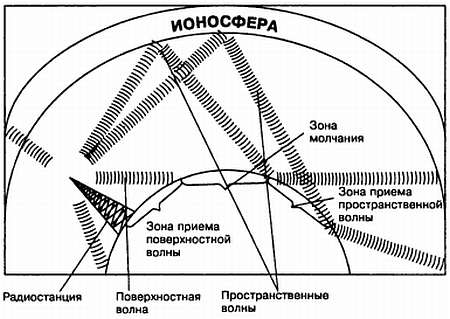

Средние волны (СВ) диапазона частот 520…1602 кГц распространяются как пространственным, так и поверхностным лучом. Распространение этих волн зависит от степени ионизации атмосферы. Днем на СВ можно принимать радиостанции находящиеся на расстоянии до 1000 км. Ночью дальность приема гораздо больше чем днем, что связано с воздействием Солнца. Протекающие в атмосфере процессы в различное время суток также оказывают влияние на поглощение энергии радиоволн слоями ионосферы. Ночью не происходит поглощения энергии радиоволн слоем D, так как он исчезает и отражение радиоволн происходит от более высокого слоя Е, что и обуславливает большую дальность приема на СВ ночью.

В зимние месяцы на средних волнах улучшается не только качество принимаемых передач, но и увеличивается дальность радиоприема. Это происходит за счет уменьшения электронной плотности нижнего слоя ионосферы и снижения поглощения радиоволн земной поверхностью, а также за счет ослабления атмосферных помех.

Ночью средние волны становятся пространственными волнами. В результате колебаний верхнего ионизирующего слоя, уровень сигналов при приеме пространственных волн подвержен замираниям (федингам). Это особенно заметно в утренние и вечерние часы, когда интенсивно изменяется высота ионизированного слоя D. Фединг затрудняет дальний прием на средних волнах. Наиболее резко это явление проявляется для волн длиной 60…400 м. С уменьшением длин волн длительность замирания уменьшается и для волн короче 100 м составляет доли секунды. На УКВ-диапазоне замирания вообще отсутствуют.

В СВ-диапазоне работает большое количество радиостанций, которые расположены практически во всех районах Земного шара. Станции имеют мощность от десятков ватт до сотен киловатт. В последнее время появилась тенденция разбивать СВ в радиовещательных приемниках на два отдельных диапазона (525…1300 кГц и 1300…1607 кГц). Это позволяет уменьшить перекрытие по частоте в пределах поддиапазона и облегчить настройку приемника в вечернее время, когда работает много радиостанций.

С увеличением длины волны проявление фединга снижается и уже при длинах больше 10000 м почти незаметно. Наибольшие замирания наблюдаются в период восхода и захода солнца. Длинные волны (ДВ) частотой 153…279 кГц за счет хорошего отражения от нижних слоев ионосферы (днем от слоя D, ночью от слоя Е), а также Земли могут распространяться на очень большие расстояния. И это несмотря на то, что дифракция волн в этом диапазоне частот достаточно большая.

Длинные волны распространяются в пространстве, ограниченным нижним слоем ионосферы и поверхностью Земли. Стабильный характер распространения длинных волн связан с тем, что процесс изменения электрических свойств почвы, слоя D и слоя Е происходит очень медленно. Длительность замираний на ДВ составляет несколько секунд. Качество приема на ДВ резко ухудшается с появлением грозовых разрядов и промышленных помех. С уменьшением частоты интенсивность воздействия на радиоприем перечисленных помех возрастает.

31.4. DX-клубы

Для обмена опытом, информацией и установления новых дружеских контактов увлеченные DX-ing объединяются в клубы или кружки, некоторые из этих объединений имеют свои странички в Internet. DX-клубы оказывают поддержку всем, изъявившим желание заняться этим хобби. В некоторых случаях клубы могут помочь в приобретении соответствующей аппаратуры для DX-ing.

Отметим наиболее известные в России DX-клубы и их адреса в Internet:

• Московский клуб DX-систов — www.radio.hobbv.ru/CLUBS/mdxc.html.
