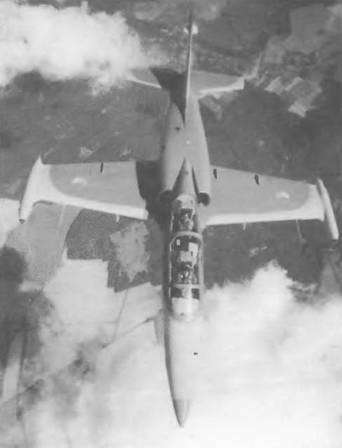

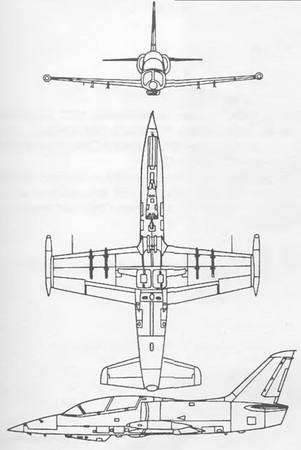

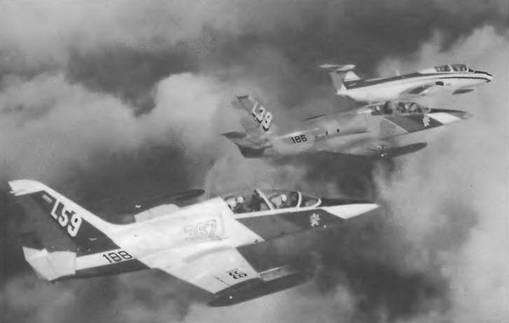

Конструкция самолета имеет блочный принцип построения, что позволяет легко производить замену любого агрегата.
L-39ZO может нести около 1100 кг различного вооружения на четырех подкрыльевых узлах подвески, включая бомбы калибра до 500 кг, контейнеры 57-мм или 130-мм ракет, пулеметные контейнеры, один разведывательный блок с пятью фотокамерами или два подвесных бака; под фюзеляжем есть узел подвески для контейнера с 23-мм пушкой ГШ-23.
L-39 поставлялся в Афганистан, Болгарию, Венгрию, ГДР, Ирак, Ливию, Румынию и СССР.
Экипаж, чел. 2
Максимальная скорость, км/ч 755
Практический потолок, м 11300
Дальность перегоночная, км 1600
Масса, кг:
максимальная взлетная 5270
нормальная взлетная 4570
Габариты самолета, м:
размах крыла 9,46
длина 12,32
высота 4,72
Двигатель: ТРД АИ-25ТЛ, кгс 1720.
Let L-41 0 Turbolet

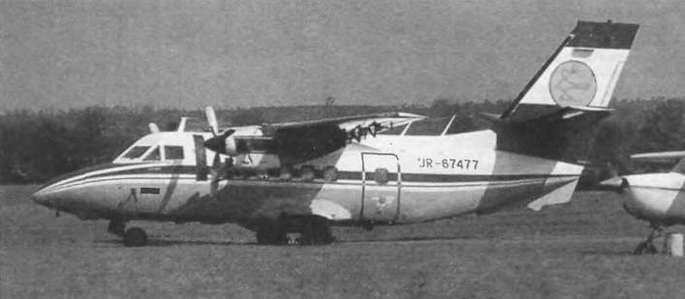

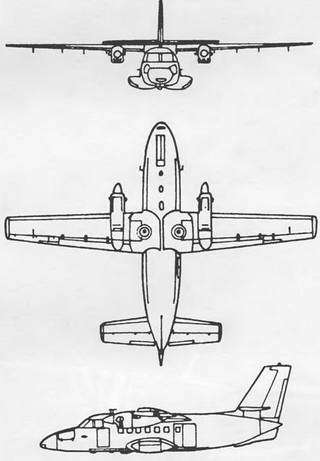

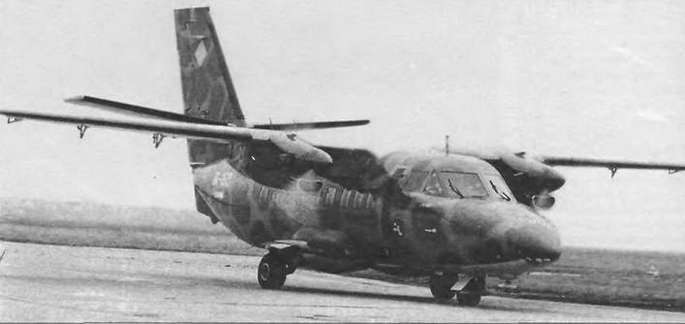

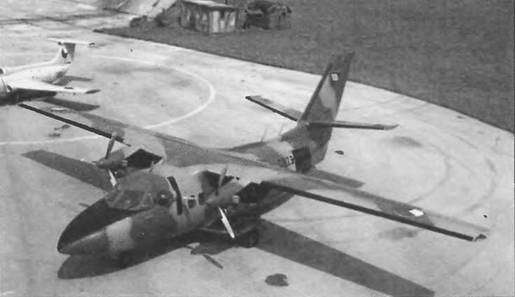

Лет L-410 «Турболет»
Предназначен для перевозки персонала и грузов.
В конце 60-х годов компания «Лет» спроектировала и построила небольшой пассажирский самолет для местных авиалиний.
Первый полет состоялся в апреле 1969 г. На прототипе стояли канадские ТВД Пратт-Уитни РТ6А-27 Подобные двигатели были и на первых 27 самолетах L-410A. В дальнейшем на самолетах ставились чешские ТВД Вальтер М 601 мощностью 735 л.с.
К концу 1990 г. было произведено 1000 самолетов нескольких вариантов, в том числе 300 военных, которые использовались в ВВС Чехии и Словакии, Болгарии, Венгрии, Польши и ГДР.
Представляет собой высокоплан классической схемы с двумя ТВД под крылом. На законцовках крыла варианта L-410UVP-E размещены 200-литровые топливные баки.
Экипаж, чел
Максимальная скорость, км/ч 365
Практический потолок, м 6000
Дальность, км 390 Масса, кг:
максимальная взлетная 5800
пустого самолета 3800
Габариты самолета, м:
размах крыла 19,48
длина 14,47
высота 5,83
Двигатель: ТВД Walter М 601 В, л.с. 2 по 730.
ШВЕЙЦАРИЯ
Pilatus РС-7 Turbo-Trainer

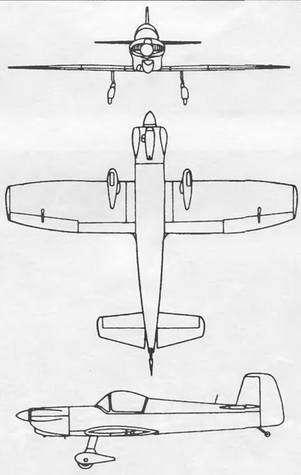

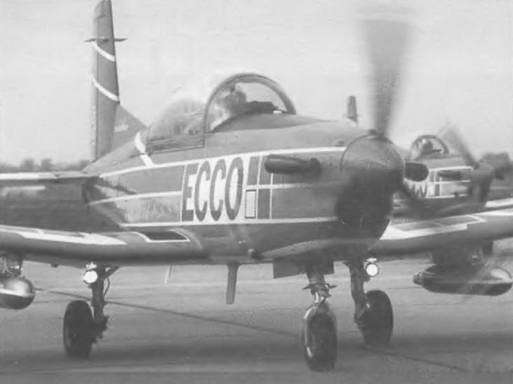

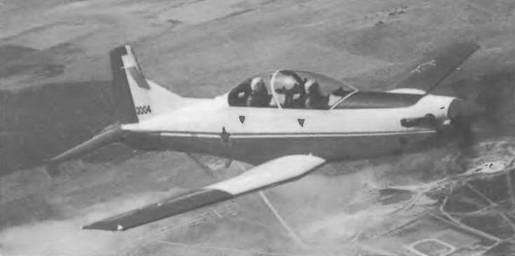

Пилатус РС-7 «Турбо-Тренер»
Предназначен для основной подготовки и переучивания военных летчиков, а также для выполнения фигур высшего пилотажа.
Для опытного экземпляра тренировочного самолета компания «Пилатус» использовала планер самолета Р-3. Первоначально эта модель получила обозначение Р-3В, впоследствии — РС-7 «Турбо-Тренер». Этот опытный самолет совершил первый полет 12 апреля 1966 г., но поначалу не привлек внимания военных. Первый
серийный самолет РС-7 поднялся в воздух только 18 августа 1978 г.В серийной конфигурации РС-7 является свободнонесущим низкопланом цельнометаллической конструкции с убирающимся трехопорным шасси. Тандемная кабина пилотов со сдвигающимся назад сбрасываемым фонарем вмещает курсанта и инструктора (система катапультирования отсутствует), а тяга создается ТРД Пратт-Уитни Эйркрафт Канада РТ6А-25. Управление дублированное. Оборудование кабины самолета РС-7 подобно оборудованию кабины боевого самолета.
Шесть подкрыльевых подвесок предназначены для различного вооружения, а на двух ближних к фюзеляжу подвесках можно расположить вспомогательные топливные баки; общая внешняя нагрузка на подвесках составляет 1040 кг.
К началу 1993 г. поставки превысили 400 самолетов Среди покупателей числятся ВВС и ВМС Анголы, Австрии, Боливии, Чада, Чили, Франции, Гватемалы, Ирана, Ирака, Малайзии, Мексики, Голландии и три покупателя, официально держащиеся в секрете. Самолеты, находящиеся на службе ВВС Швейцарии, известны под обозначением РС-7/СН.
Экипаж, чел 2
Скорость, км/ч:
максимальная на высоте 6 км 412
крейсерская 330
Практический потолок, м 9750
Дальность перегоночная, км 2260
Масса кг:
максимальная взлетная 2700
нормальная взлетная 1900
пустого самолета 1330
Максимальная боевая нагрузка, кг 1000
Габариты самолета, м
размах крыла 10,40
длина 9,78
высота 3,21
Двигатель: ТРД Pratt amp; Whitney РТ6А-25А, л.с. 650.
Pilatus РС-9
Пилатус РС-9
Предназначен для основной и повышенной летной подготовки.
Самолет РС-9, разработанный в 1982 г. (первый полет в мае 1984 г.), имеет всего лишь 10-процентное сходство в конструкции планера с моделью РС-7. Отличия — более мощный двигатель, измененная конструкция фонаря, «ступенчатая» негерметичная пилотская кабина с катапультируемыми креслами Мк. СН-11 А, подфюзеляжные тормозные щитки, модифицированные крыло и киль, а также колеса большего размера с пневматиками высокого давления. Первый из двух предсерийных образцов РС-9 поднялся в воздух 7 мая 1984 г.; он был оснащен ТВД с трехлопастным винтом Хартцелла HC-D4N-ZA/09512А. На второй самолет был установлен «стеклянный кокпит» Коллинза.
Первым покупателем стали ВВС Бирмы. После них в 1985 г. такой же самолет купили Королевские ВВС Саудовской Аравии. Компания ВАе предлагала самолеты РС-9 в 1984 г. для замены моделей ВВС Великобритании «Джет Провост», но этот заказ был выигран самолетом «Шорт Тукано». Всего к началу 1993 г продано 140 машин. Среди других военных покупателей — армия США (которая списала свои самолеты в 1992 г.) и Королевские ВВС Таиланда.
