Focke-Wulf FW190 A/F/G. Часть 1

Кроме модификаций Umruestbausatz на самолетах Fw 190А-4 применялись и упрощенные комплекты Ruestsatz (R), которые часто можно было ставить на самолеты даже силами полевых мастерских, хотя самолет должен был иметь для этого крепления, установленные на заводе. Следует также здесь опровергнуть миф о необычайной легкости монтажа комплектов Ruestsatz и их взаимозаменяемости. Некоторые комплекты были столь сложны в установке, что их классификация как Ruestsatz совершенно условна. Первым комплектом Ruestsatz была пара трубчатых направляющих для ракет класса «воздух-воздух» W.Gr. 21 калибра 210 мм. Эти ракеты использовались для стрельбы по плотному строю американских бомбардировщиков. Вооруженные ракетами самолеты обозначались как Fw 190A-4/R6. Некоторые источники также сообщают о существовании истребителя-бомбардировщика Fw 190A-4/R1, оснащенного радиостанцией FuG 16ZE с дополнительной антенной типа «моран» под левым крылом, что облегчало непосредственную связь с полевыми частями. Действительно, некоторое число таких самолетов было выпущено (они также оснащались бомбодержателями ЕТС 501), но нет точного подтверждения того, что этой модификации присваивалось какое-либо обозначение.

Всего выпустили чуть более 900 самолетов Fw 190А-4.

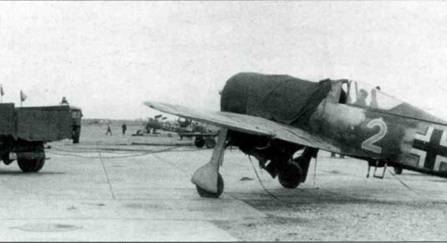

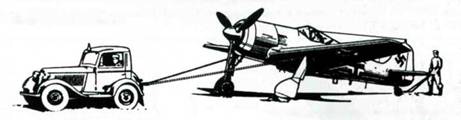

Капот самолета затянут чехлом, буксировочные тросы заведены, грузовик буксирует поврежденный самолет в ангар для ремонта. В руководстве по эксплуатации Fw 190 процедура буксировки самолета вручную или с помощью буксира рассматривалась подробно. Обычно хвостовым колесом управлял при буксировке механик.

буксировка самолета управление хвостовым колесом

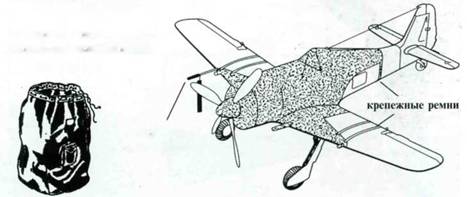

тент для самолета упаковывался в специальный мешок

чехол для трубки Пито

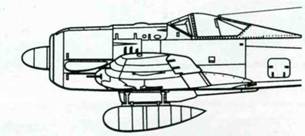

Пилон ЕТС 501

с 300-литровым баком

с 250 и 500-кг бомбами

Fw 190A-5

В ходе экспериментов над Fw 190АЗ/ U1 конструкторы из коллектива Блазера установили, что дополнительное оснащение самолета может привести к заметному смещению центра тяжести. Чтобы устранить этот недостаток, было решено удлинить мотораму на 15 см.

Новую мотораму начали ставить на все собираемые истребители. В результате его общая длина увеличилась до 9100 мм. Самолет получил обозначение Fw 190А-5, его выпуск начался в ноябре 1942 года. В остальном конструкция самолета изменилась мало. В частности, самолеты получили новый искусственный горизонт и усовершенствованное кислородную аппаратуру. Устройство опознавания «свой-чужой» FuG 25а стало стандартным элементом комплектации. Увеличили площадь и сместили кпереди люк доступа в хвостовой отсек фюзеляжа. Стандартное вооружение осталось прежним: 2xMG 17, 2xMG 151/20Е, 2xMG FF.

Существовали следующие варианты Umruestbausatz на базе серии А-5:

Fw 190A-5/U1 – аналог A-4/U1. иногда оснащаемый двигателем BMW 801С-2.

Fw 190A-5/U2-дальний истребитель- бомбардировщик, приспособленный для действия ночью. По этой причине самолет оснастили пламегасителями на выхлопных патрубках. Бомбодержатель ЕТС 501 под фюзеляжем, два 300-литровых бака под крыльями на замках V.Mtt- Schloss (Verkleidetes Messerschmitt Schloss). В передней кромке установили фотопулемет ЕК16 и посадочный прожектор. Пушки MG FF демонтированы. На базе этого самолета был создан ночной истребитель, оснащенный радаром FuG 217 «Neptun J-2». Число таких истребителей неизвестно (есть данные только об одном таком самолет без бомбодержателя, фотопулемета и прожектора).

Fw 190A-5/U3 – истребитель-бомбардировщик с замком ЕТС 501 и без пушек MG FF. Позднее этому варианту присвоили обозначение Fw 190F-2. Существовал также тропический вариант этого самолета с противопылевыми воздушными фильтрами – Fw 190A-5/U3/tp (F-2/tp).

Fw 190A-5/U4 – разведывательный самолет с двумя фотокамерами Rb 12,5/ 7x9 и без пушек MG FF. Существовал тропический вариант самолета – Fw l90A-5/U4/tp.

Fw 190A-5/U8 – дальний истребитель- бомбардировщик с двумя подвесными баками под крыльями и бомбодержателем ЕТС 501 под фюзеляжем. Самолет был вооружен только двумя пушками MG 151/20Е. Позднее этот вариант обозначался как Fw 190G-2.

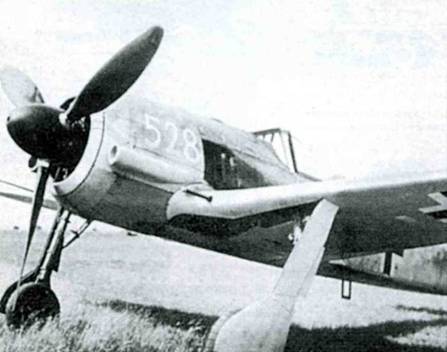

С появлением модификации Fw 190A-3/U3 истребитель получил возможность выступить в роли истребителя-бомбардировщика. Этот самолет оснащен бомбодержателем ЕТС 501, смонтированным под фюзеляжем. Бомбодержатель позволял брать до 500 кг бомб или 300-литровый подвесной бензобак.

Fw 190A-3/U7 представлял собой высотный истребитель. Большие наружные воздухозаборники обеспечивали повышенный воздушный поток в наддув.

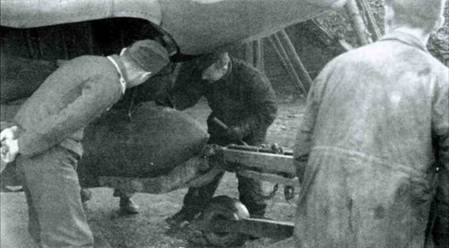

Стандартная трехколесная тележка с подъемником используется для подвески под фю зеляж 250-кг бомбы SC 250. С истребителей-бомбардировщиков обычно снимали 20-мм пушки MG FF и внутренние створки ниши шасси

Fw 190A-5/U9 – экспериментальный самолет, у которого под капотом вместо пулеметов MG 17 установили пулеметы MG 131 калибра 13 мм. а в крыльях пару MG FF заменили пушками MG 151/20Е. Построили всего два таких самолета (W.Nr. 150812 и 150816). Один из них (W.Nr. 150816. BII+CF) позднее оснащался различными модификациями двигателя BMW 801 (прототип V35).

Fw 190A-5/U10 – экспериментальный вариант (два экземпляра W.Nr. 150861 и 150862), который послужил для создания серийного истребителя с тяжелым вооружением: 20 и 30 мм пушками. Самолет нес два MG 17 и четыре MG 151/20Е. Позднее на его базе появилась серия А-6.

Fw 190A-5/U11 – штурмовик с двумя пушками «Рейнметалл-Борзиг» МК 103 калибра 30-мм, установленными в гондолах под крыльями. Существовал только один экземпляр (W.Nr. 151303, RG+ZA). Этот тип вооружения затем стандартизировали как Ruestsatz 3 (R3).

Fw 190A-5/U12 – вооружение самолета усилили до шести MG 151/20E. Дополнительную пару пушек установили под крыльями в гондолах WB 151/20 с двумя пушками в каждой. Итого вооружение самолета состояло из двух MG 17 и шести MG 151/20E. Это вооружение стандартизовали как R1. Построили два экземпляра (W.Nr. 150813, ВН+СС и W.Nr. 150814, BH+CD).

Fw 190A-5/U13 – три прототипа: V42. W.Nr. 151083, GC+LA; V43, BH+CG, W.Nr. 150817 и V44, W.Nr. 150855. Дальний истребитель-бомбардировщик с двумя держателями под крыльями V.Fw.Trg (Verkleideter Focke-Wulf Traeger) способными нести два 300-литровых бака или две 250-кг бомбами. Кроме того, самолет оснащался автопилотом и устройством перерезки тросов аэростатов заграждения. Один самолет (GC+LA) оснастили кассетными пламегасителями на выхлопных патрубках. Пушечное вооружение состояло из двух пушек MG 151/20E у основания крыльев. Затем самолет серийно выпускался как Fw 190G-3.

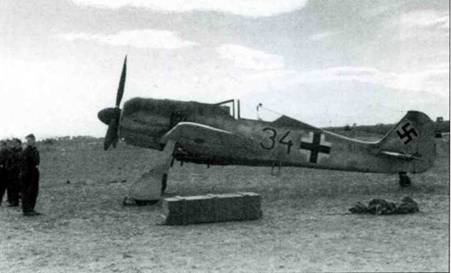

Fw 190A-4 внешне мало отличался от предшествовавшего A-3. Главное отличие находилось внутри: вместо радиостанции FuG VII самолет нес радиостанцию FuG 16. Впрочем, самолет имел небольшую внешнюю особенность. Радиоантенна теперь крепилась к небольшой стойке на киле. Начиная с этой серии, самолет Fw 190 появился на Восточном фронте.

Fw 190А-3

<
