Способом вприсык (рис. 56) ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, то есть впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

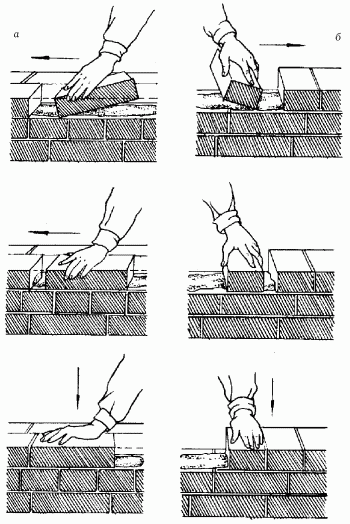

Рис. 56. Кладка способом вприсык: а – ложковго ряда; б – тычкового ряда.

Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.

Для кладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, то есть с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык.

Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10–12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсык выкладывают забутку (рис. 57). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку.

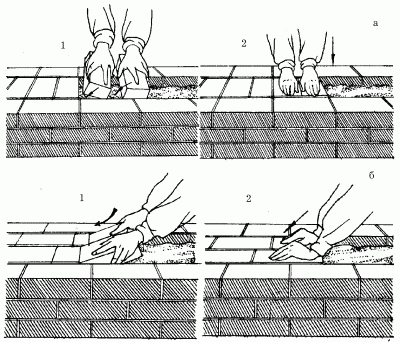

Рис. 57. Кладка забутки способом вполуприсык: а – тычками; б – ложками; 1–2 – последовательность действий.

Процесс кладки забутки несложен. Кирпич при кладке держат почти плашмя, на расстоянии 6–8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом руки осаживают его на место.

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью.

Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

Виды расшивки

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму: прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний.

Расшивки вогнутой формы применяют для получения выпуклых швов, а круглого сечения – для получения вогнутых швов. Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше.

При этом сначала протирают поверхность кладки ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6–8 тычков или 3–4 ложка), после чего – горизонтальные.

Последовательность кладки

Укладку рядов кирпича следует начинать с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций, независимо от системы перевязки, начинают и заканчивают тычковым рядом.

Кладка может осуществляться порядным, ступенчатым и смешанным способами. Последовательность кладки показана на рис. 58.

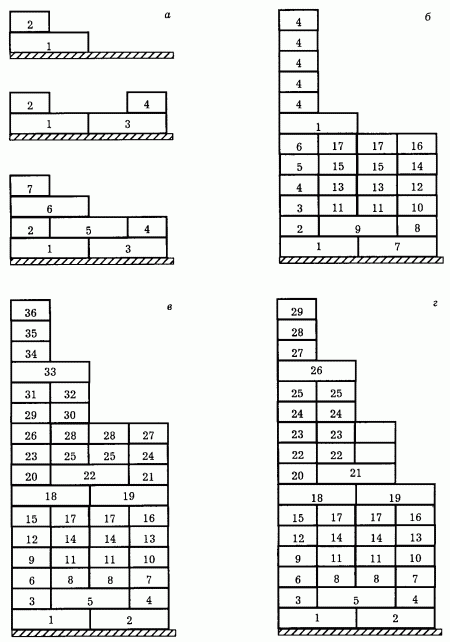

Рис. 58. Последовательность кладки кирпича: а – однорядная система перевязки; б – многорядная система перевязки; в, г – многорядная система перевязки смешанным способом.

Порядный способ с одной стороны очень простой, с другой – трудоемкий, так как кладку каждого последующего ряда можно начинать лишь после укладки верст и забутки предыдущего.

Этот способ применяют преимущественно при кладке по однорядной системе перевязки. Однако чтобы облегчить труд, рекомендуется следующий порядок: после укладки тычковых кирпичей наружной версты укладывают ложковые кирпичи 2-го ряда наружной версты, затем внутренние версты и забутку.

В этом случае реже приходится переключаться с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем другого.

Ступенчатый способ состоит в том, что сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно пять рядов внутренней версты и забутки. Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Смешанным способом выкладывают стены при многорядной перевязке. Первые 7–10 рядов кладки выкладывают порядно. При высоте кладки 0,6–0,8 м, начиная с 8–10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно.

В этом случае, выкладывая верхние ряды наружных верст, можно опираться на нижние ступени кладки, что значительно облегчает работу.

Кладка стен и углов

Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок (рис. 59). Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

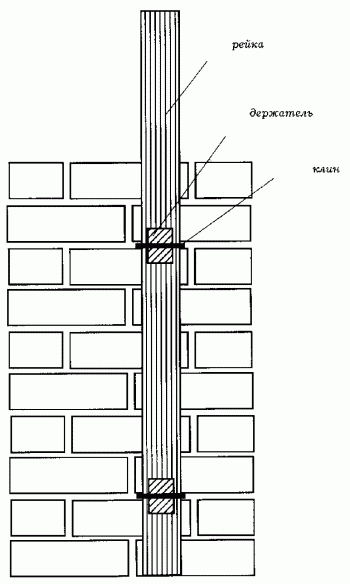

Рис. 59. Крепление порядовки к кладке.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 см друг от друга.

После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка (рис. 60). Затем к порядовкам зачаливают шнуры-причалки.

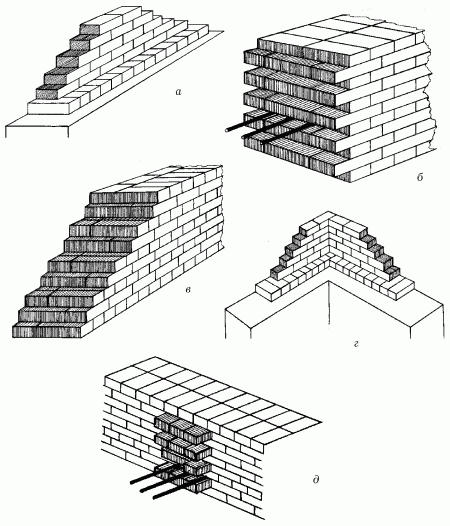

Рис. 60. Штрабы: а – вертикальная на прямом участке; б – убежная; в – убежная промежуточная (маяк); г – вертикальная в месте примыкания другой стены; д – убежная угловая (маяк).

При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм (рис. 61). Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку.
