Германские субмарины Тип XXI Крупным планом

Очередной налет самолеты 8-й воздушной армии произвели 20 марта, правда в налете приняло участие всего 13 бомбардировщиков. но удар они наносили прицельно только по верфи Бломм унд Фосс. Серьезно пострадали корпус лодки U-2550 и стапель № 6. Из-за повреждений стапеля не было возможности спустить на воду почти достроенную лодку U-2549.

Очередные разрушения верфь получила 9 апреля во время массированного налета британской авиации на Гамбург. На вервь тогда было сброшено порядка 250 т бомб. Уже готовые субмарины U-2509 и U2514 в результате налета затонули. Пострадали находившиеся в постройке лодки XVII серии U-I408 и U-1409 с двигателями Вальтера. После налета британской авиации все судостроительные работы на верфи Бломм унд Фосс пришлось остановить. Велись только ремонтно-восстановительные работы на самой верфи.

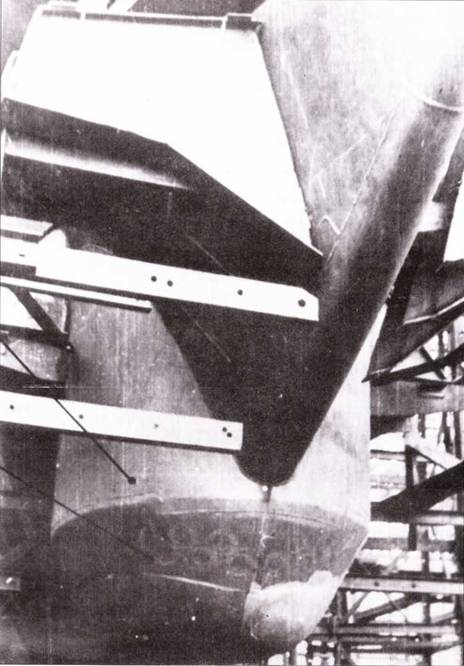

Лодка U 2549 в эллинге № 6 на верфи «Блом и Фосс» в Гамбурге во время постройки. Виден форштевень, узлы крепленая, стальные балка.

Панель управления поисковых гидроакустических систем GHG 9(слева) и «Нибелунг» SU (справа) установлена на передней переборки поста гидроакустики, субмарина U-2518.

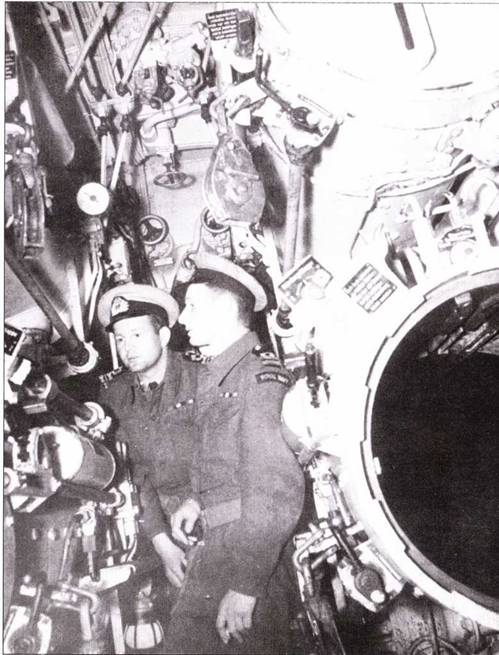

Лейтенант-коммендер А.Д. Пайпер и лейтенант П.С. Чэпмэн из Королевских ВМС Великобритании осматривают торпедные аппараты субмарины U-3008, конец мая 1945 г. Лодка тогда еще находились в Киле.

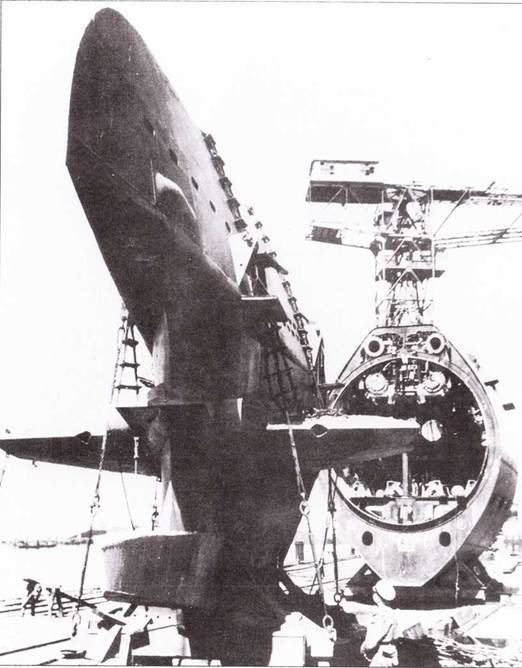

Секция № I лодки XXI серии, руль не установлен. На заднем плане – секция № 3.

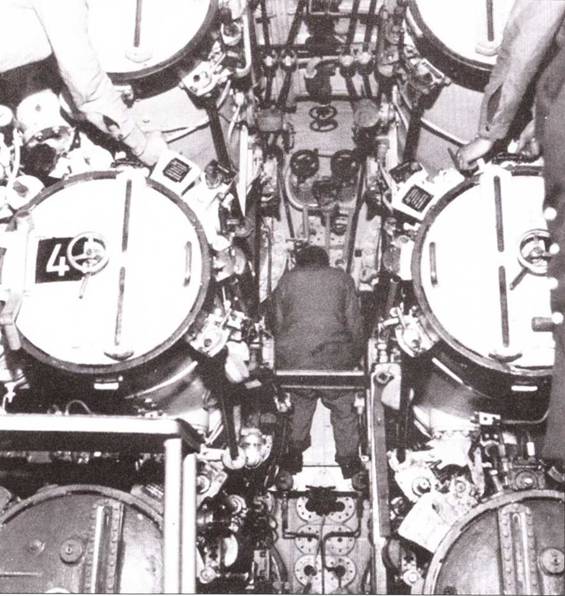

Торпедные аппараты субмарины U-2518, лодку уже принял французский экипаж.

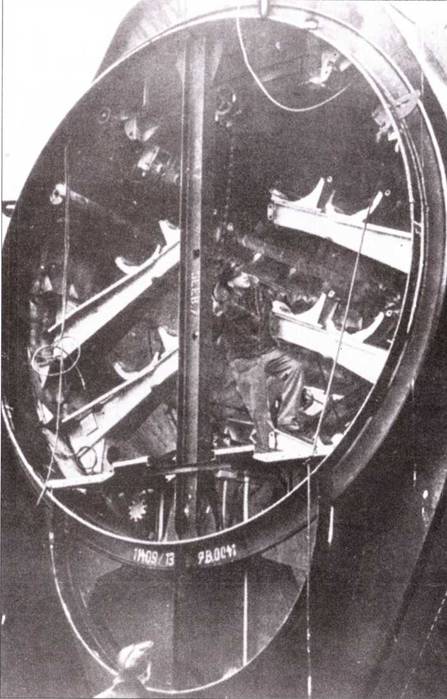

Вид спереди на 7-й отсек, стеллажи для торпед. Данная секции была изготовлена предприятием Зеебек из Везермюнде.

< image l:href="#"/>

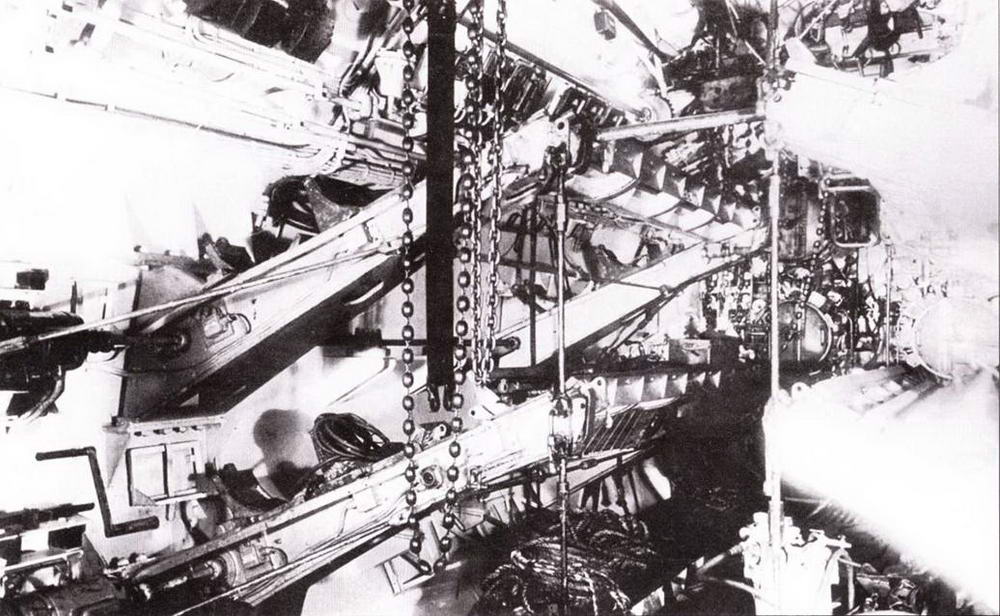

Стеллажи для торпед на субмарине U-2518. Торпеды подавались в торпедные аппараты посредством электроприводов. На заднем плане – крышки торпедных аппаратов.

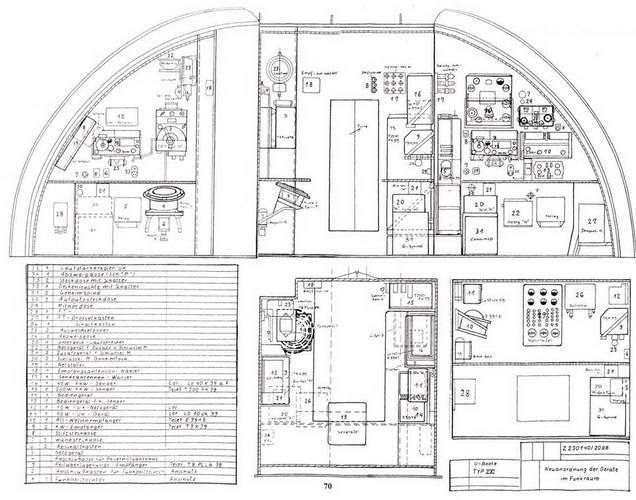

Радиоотсек на подлодке 21-го типа.

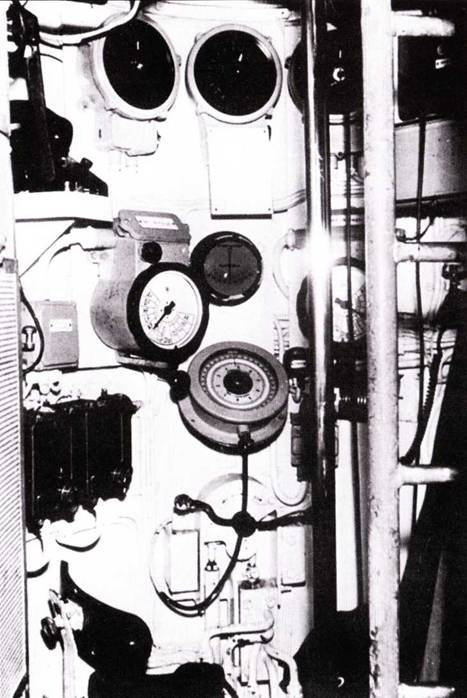

Пост управления, расположенный в передней части субмарины «Вильгельм Бауэр». На снимке – органы рулевого управления, репитер компаса, два машинных телеграфа, индикатор положения руля. Слева – тревожная кнопка, справа – трап па мостик.

Перископ подводной лодки «Вильгельм Бауэр».

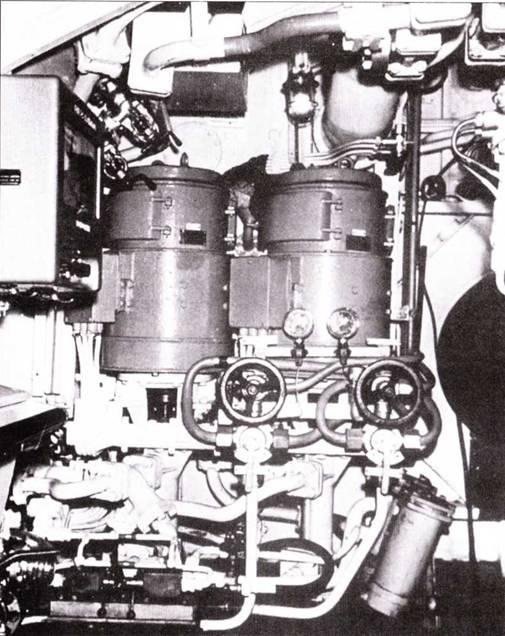

По левому борту в передней части центрального поста установлено два насоса гидравлической системы. Маховики перед ними предназначены для управлении подачей воздуха от компрессоров в пневмосистему. Внизу слева – ручной насос, справа – фильтр. В левой части снимка – эхолот фирмы Атлас.

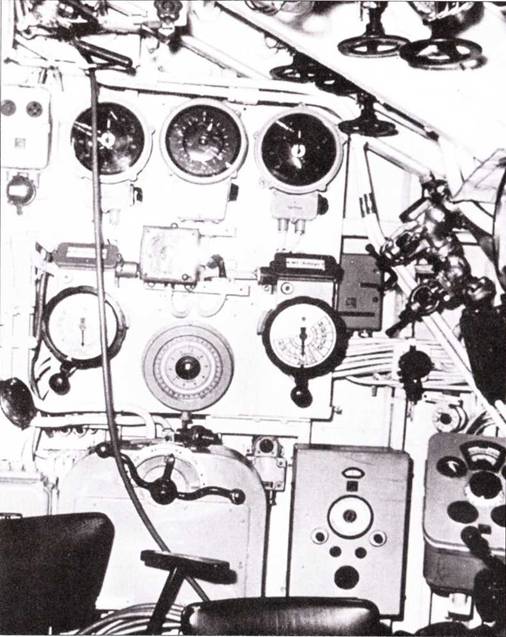

Пост управления рулем субмарины «Вильгельм Бауэр». Выше по бокам органа управления рулем установлены машинные телеграфы, между ними – репитер компаса. Руль, как и рули глубины, снабжен автоматической системой стабилизации фирмы Аншютц. В подволоке торчат маховики выхлопной системы дизелей.

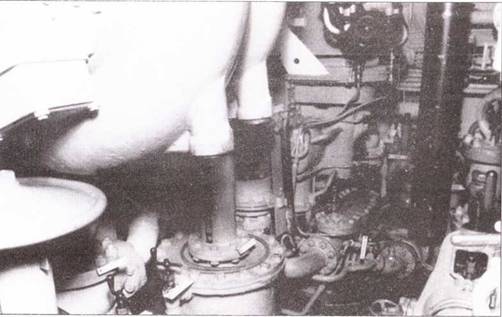

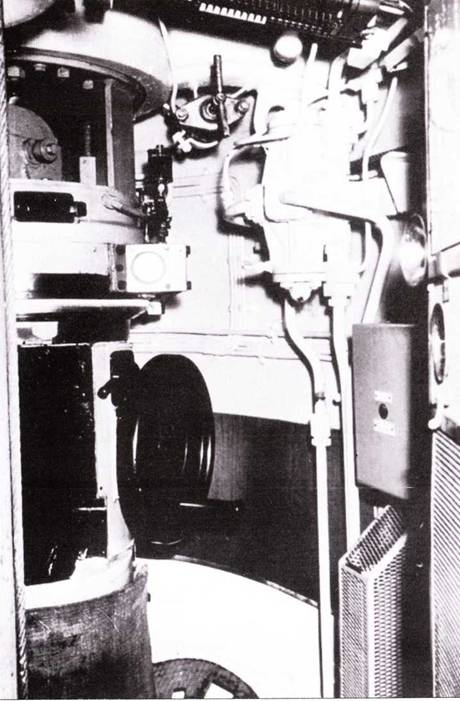

Труба шнорхеля расположена в кормовой чисти центрального пости лодки XXI серии. Слева – панель контроля и управления работой вспомогательных механизмов. Выше – клапан дренажной системы шнорхеля.

Передняя часть насосного отсека подводной лодки XXI серии, слева вверху – вентилятор, на заднем плане насос продувки балластных цистерн № 2.

< image l:href="#"/>

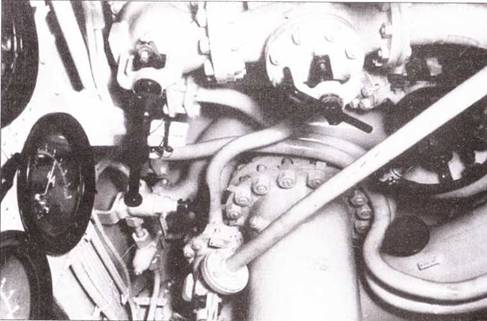

Левый борт с паутиной трубопроводов и насосами, в правой части кадра – трап, ведущий в центральный пост.

Электрический воздушный компрессор № 3 установлен в левой части отсека вспомогательных механизмов, субмарина «Вильгельм Бауэр». Это – оригинальная вещь, компрессор НК 1,5, изготовленный Круппом в 1944 г. Компрессор создает давление в 200 атмосфер – работать с аэрографом не рекомендуется! Производительность компрессора – 16 литров в минуту.

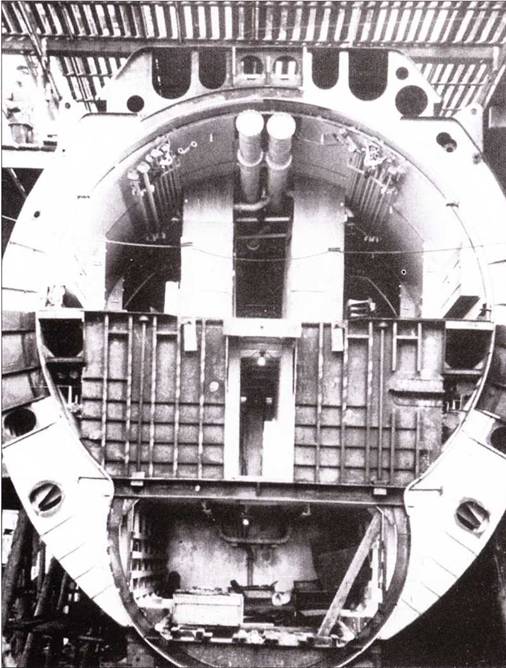

Вид из кормы на 4-й отсек. Вверху – кубрик, ниже – аккумуляторная яма. Яма связан с кубриком люком-лазом.

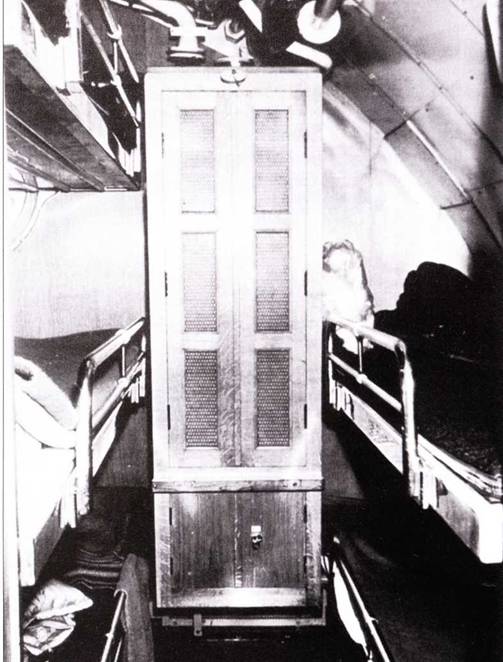

Левый борт жилого отсека подводной лодки «Вильгельм Бауэр». Жилой отсек на «Вильгельме Бауэре» был несколько больше, чем на стандартной субмарине XXI серии.

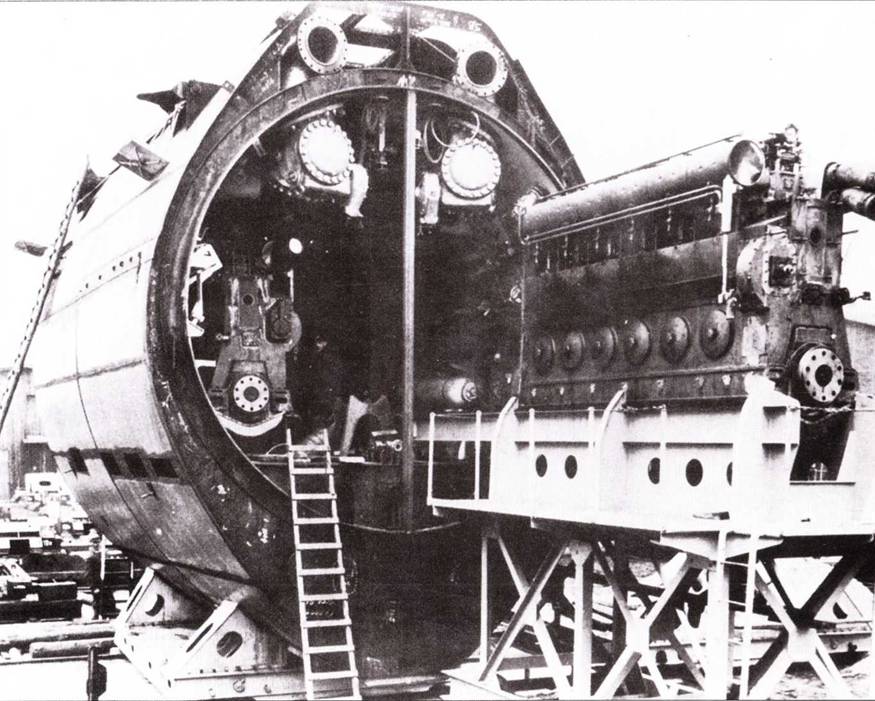

Установки правого дизеля MAN M6V 40/46 в секцию № 3 подводной лодки XXI серии, верфь АГ Везер. Выше дизеля смонтированы трубопроводы выхлопной системы.

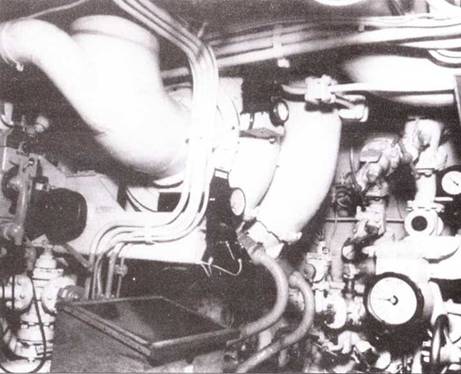

Правый вентилятор с воздуховодами. Ниже – органы управления и контроля работы дизеля. Справа – приборы контроля и клапаны топливной системы.

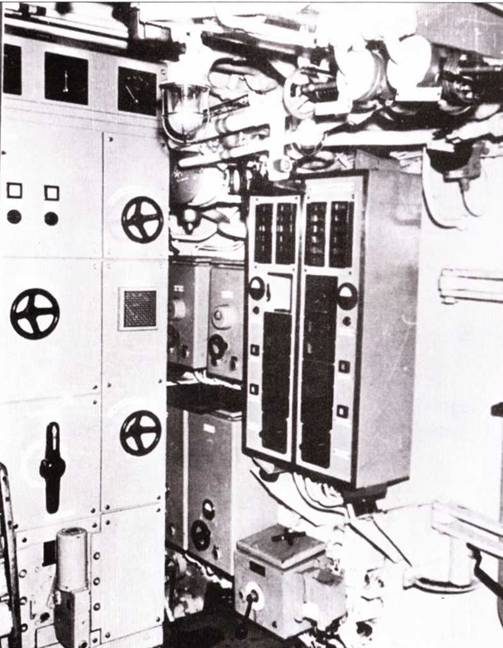

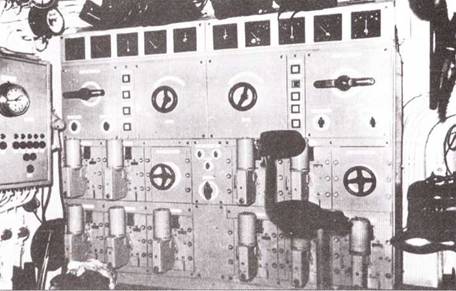

Правая панель пульта управления электродвигателями субмарины «Вильгельм Бауэр».

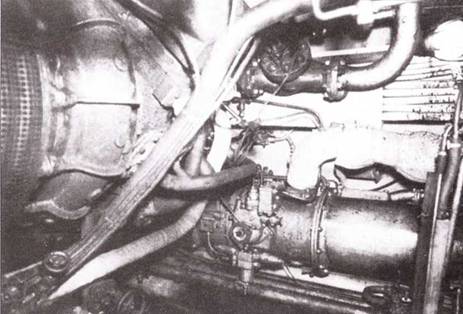

Задняя часть дизельного отсека субмарины U- 2518. Слева – вентилятор дизеля правого борта, за ним – компрессор. Лодка U-2518 стаза единственной субмариной XXI из числа захваченных англичанами, на которой стояли дизели с турбонаддувом. Трубы под компрессором – система воздушного охлаждения.

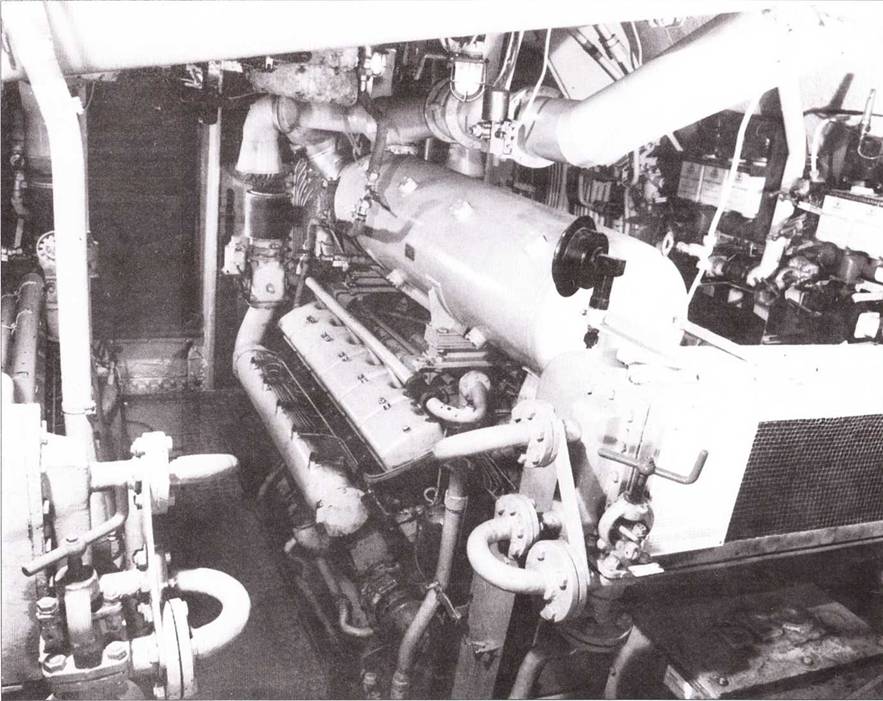

На подводной лодке «Вильгельм Бауэр» были установлены 12-цилиндровые дизели Майбах – Даймлер-Бенц МВ-820 SI мощностью по 600 л.с при 1400 обормотах в минуту. Перед каждым дизелем смонтирован 400- кВт электрогенератор. Над двигателями стоят мощнейшие глушители. В отсеке установлены поглотили углекислого газа.

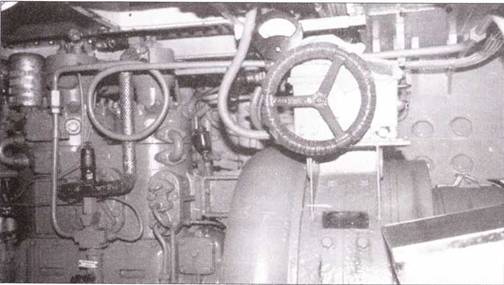

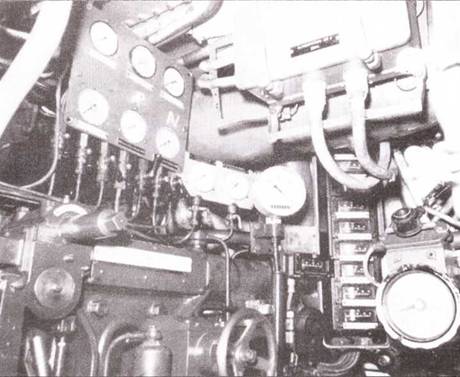

Левый борт, сразу за переборкой с дверью в дизельный отсек. На стенке закреплены две панели с органами управлении дизелями. Ниже – стартер масляного насоса. Слева – панель органов управления электрическими компрессорами и генераторами.

Расходный топливный бак субмарины Вильгельм Бауэр. К панели прикреплены два машинных телеграфа, два маховика клапанов расходного бака, в центре – маховик переключателя аккумуляторной батареи.

Главный электродвигатель – тип 2 GU 365/30 – субмарины XXI серии (банный экземпляр стоил на U-2540). Такие моторы строило предприятие Сименс – Шуккерт из Гамбурга.
