Глубина 4261 метр

Спустя два часа после того, как «Мир-2» достиг дна, было принято решение возвратиться на поверхность. Можно было легко продолжать исследования еще несколько часов, но это могло сократить безопасный зазор до той точки, где в случае отказа основных систем возможности были бы уже сильно ограничены. «Мир-1» уже покинул дно и успешно приближался к поверхности, когда Женя начал выкачивать воду из балластной цистерны. Аппарат начал подниматься. Завтраки и напитки были распакованы, и подводники позволили себе несколько минут отдохнуть перед тем, как приступить к напряженному поиску местонахождения отверстия во льду.

Во время спуска на морское дно течения отнесли оба аппарата на сотни метров в сторону от отверстия, и это расстояние было увеличено почти до километра исследовательскими перемещениями аппаратов на дне. Оба пилота на подъеме должны были направлять свои аппараты назад к отверстию во льду. На пути аппаратов к поверхности стало ясно, что контакт с сетью ретранслятора ослабевает. «Мир-1» продолжал движение без серьезных проблем, и аппарат без происшествий достиг поверхности. Но у второго аппарата дела не шли так замечательно: большую часть времени «Мир-2» изо всех сил пытался получить четкие данные от навигационной системы, что было очевидной причиной беспокойства. Лицо Жени застыло в сильном напряжении, а Паулсен и МакДауэл обменивались неловкими взглядами. Только приблизительно на 1000-метровой глубине сигнал несколько усилился. Но даже тогда импульс, ретранслятора T4, отмечающий местоположение отверстия, оставался странно тихим. В 600 метрах Женя снизил скорость подъема до очень медленной и начал оценивать навигационные данные, которые он получал с других ретрансляторов. Осторожно он направил свой аппарат к точке, в которой согласно его вычислениям располагалось отверстие, и продолжил подъем.

К сожалению, в диспетчерской, там, на «Федорове», связь с «Миром-2» была потеряна после того, как аппарат прошел 1000 метровую отметку глубины. Все считали, что второй аппарат остался без навигационных сигналов ретранслятора, и теперь безнадежно затерян подо льдом. Взволнованные люди толпились вокруг подводного телефона, ожидая сквозь помехи услышать голос пилота.

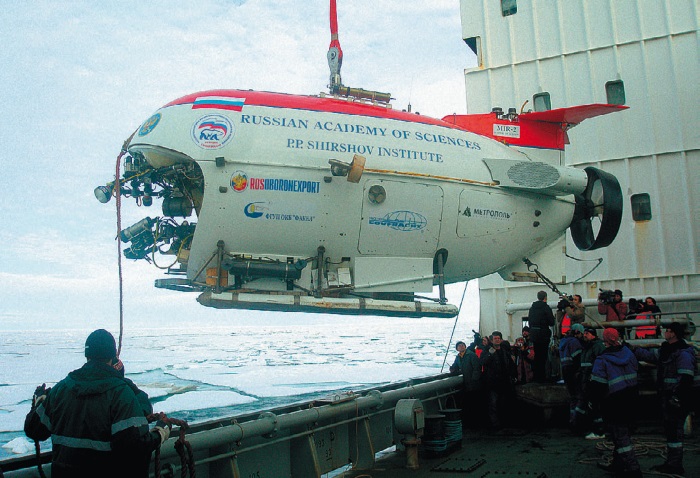

Женя понял, что он рядом с судном, когда случайно заметил световые маяки, развешанные на глубине 100 метров под «Федоровым». Возглас радости разрядил напряженную атмосферу в «Мире», и аппарат начал заключительный подъем – прямо под корпусом грузового судна. Пилот ловко подвел аппарат к корпусу, ориентируясь на комментарии наблюдателей, которые более ясно видели ситуацию через свои смотровые окна. Когда полоска воды показалась в просвете, Женя выпустил последнюю порцию воды из балластной цистерны, и «Мир-2» выскочил на поверхность почти прямо под приготовленным крюком.

Когда аппарат мягко выгрузили на палубу, все присутствующие – и внутри и снаружи – издали коллективный вздох облегчения. Миссия была выполнена. Обитатели шара испытали сильный прилив адреналина и бодрости, а затем почувствовали «удар по ушам», когда открыли люк. Вылезая под полуденным солнцем, они обнимались друг с другом и с командой «Мира-1», которая появилась с огромной бутылкой шампанского, и вливались в праздник.

Восхождение к Северной вершине Земли

Большие глубины зовут нас к себе

и мы знаем, пора.

Они как вершины,

Но только не виден здесь блеск серебра…

Погружения на дно Северного Ледовитого океана в точке географического Северного полюса на глубину 4300 метров состоялись. Они были совершены на двух российских глубоководных обитаемых аппаратах (ГОА) «Мир-1» и «Мир-2», которые пилотировали наши российские пилоты. Погружения обеспечивались российскими судами – ледоколом «Россия» и научно-экспедиционным судном (НЭС) «Академик Федоров». Российские вертолеты обеспечивали ледовую разведку, оперативную связь между судами. Никто ранее не погружался на Северном полюсе, а мы это сделали: рискнули и победили. Эта победа принадлежит России, она принадлежит русскому народу.

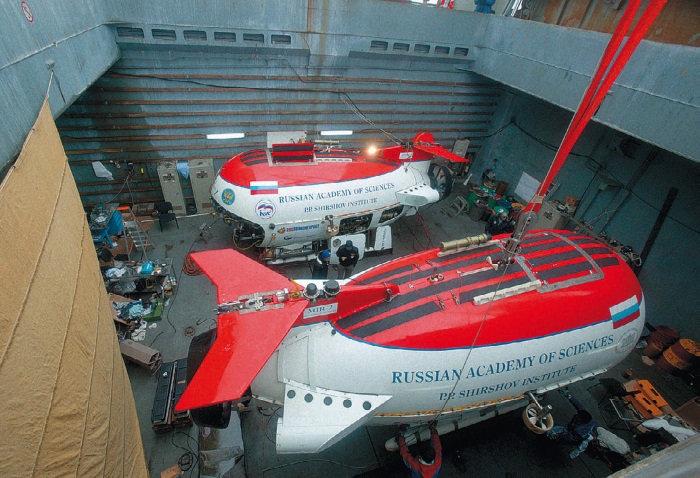

Глубоководные обитаемые аппараты «Мир-1» и «Мир-2»

Глубоководные обитаемые аппараты «Мир-1» и «Мир-2» были построены в Финляндии на фирме «Раума Репола» по совместному советско-финскому проекту. Строительство аппаратов началось в мае 1985 года и закончилось в ноябре 1987 года. В декабре 1987 г. аппараты были испытаны в Атлантическом океане на глубинах 6170 м и 6120 м соответственно. В течение 20 лет эксплуатации с помощью аппаратов «Мир» выполнялся широкий спектр глубоководных операций. Был проведен большой объем научных исследований в различных районах Мирового океана. Главным направлением исследований было изучение гидротермальных полей на дне океана. Аппараты работали в 20 районах с гидротермальными полями в Тихом, Атлантическом и Северном Ледовитом океанах. Большой объем археологических исследований выполнен на затонувших объектах, таких как «Титаник» (3500 м), «Бисмарк» (4700 м), японская подводная лодка времен Второй мировой войны «I-52» (5400 м) и других. С помощью аппаратов производились глубоководные кино– и видеосъемки для художественных и научно-популярных фильмов. Было выпущено более 10 кинофильмов, наиболее известным из которых является знаменитый «Титаник» Джеймса Камерона.

Особое место в истории «Миров» занимают работы на затонувших атомных подводных лодках «Комсомолец» и «Курск», при обследовании которых решался широкий круг научных и подводно-технических задач. К настоящему моменту каждый из аппаратов «Мир» совершил более 400 погружений, 70 % из которых были совершены на глубины между 3000 и 6000 м. Аппараты показали себя как высоконадежные технические средства, способные решать практически любые задачи в глубинах океана. Однако до настоящего времени аппараты «Мир» никогда не работали под сплошным ледовым покровом. Конечно, решение этой задачи требовало и некоторой модернизации аппаратов, и разработки нового оборудования, которое позволило бы успешно провести такого рода погружения. Прежде чем перейти к изложению материала о погружениях на Северном полюсе, целесообразно рассмотреть вопросы, связанные с конструктивными особенностями «Миров» и с теми инновациями, которые были внедрены для выполнения весьма непростой задачи спуска на дно Северного полюса. Глубоководные обитаемые аппараты многие зарубежные специалисты называют минисубмаринами. Очевидно, это обусловлено некоторым их сходством с большими подводными лодками как по устройству, так и по методу эксплуатации – в режиме свободного плавания под водой без жестких или гибких связей (типа кабелей или тросов) с поверхностью или с судном обеспечения. Безопасность пребывания человека на большой глубине обеспечивает прежде всего прочный корпус; остальные элементы и системы аппарата предназначены для доставки прочного корпуса на заданную глубину, передвижения под водой и возвращения обратно на поверхность. В качестве источника энергии на большинстве современных ГОА используются аккумуляторные батареи. Прочный корпус, отдельные конструктивные элементы и базовые узлы систем объединяются связующей рамой в единую конструкцию, которая закрывается сверху легким корпусом, который обычно изготавливается из стеклопластика и придает аппарату обтекаемую форму. Такова общая конструктивная схема устройства обитаемого аппарата.

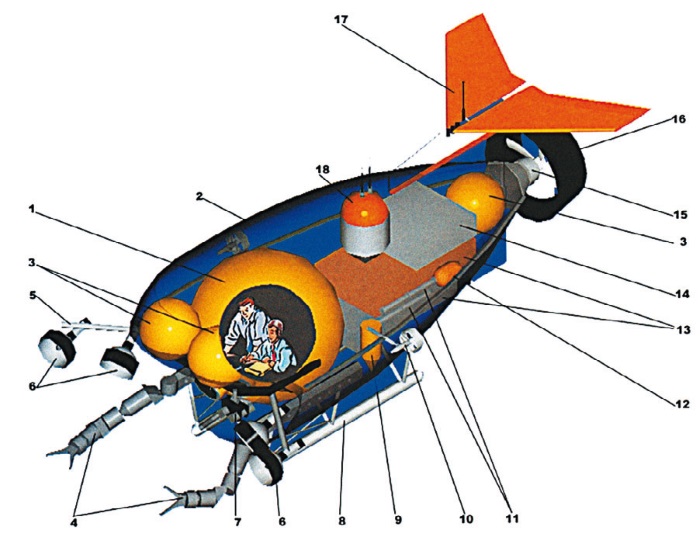

Конструкция глубоководного обитаемого аппарата «Мир»

глубина погружения 6000 м

экипаж 3 чел.

скорость 5 узлов

вес 18,6 т

размеры 7,8 х 3,2 х 3,0 м

1 обитаемая сфера

2 легкий корпус

3 балластные сферы

4 манипуляторы

5 выдвижные приборные штанги

6 мощные светильники

7 теле-, фотокамеры на поворотном устройстве

8 опорные лыжи

9 бункер с никелевой дробью (аварийный балласт)

10 боковой двигатель

11 насос высокого давления для откачивания водяного балласта

12 гидравлическая станция с электроприводом

13 боксы с аккумуляторами 120 вольт

14 боксы с аккумуляторы 24 вольта

15 главный двигатель

16 насадка главного двигателя

17 крыло

18 аварийный буй

Из книги А.М.Сагалевича «Глубина». «Научный мир», 2002 г.

Необходимо отметить, что очень часто глубоководные обитаемые аппараты называют батискафами. Однако это неверно. Батискафы были первым поколением автономных обитаемых аппаратов. На батискафах в качестве плавучего материала использовалась легкая жидкость – бензин. Батискаф имел огромный поплавок, в который перед погружением закачивалось до 200 тонн бензина, который в процессе погружения замещался водой и батискаф приобретал отрицательную плавучесть. По окончании работ на дне с батискафа сбрасывался твердый балласт (как правило, стальная дробь), и он начинал всплывать. В глубоководных обитаемых аппаратах в качестве плавучего материала используется твердый плавучий материал синтактик, основой которого являются стеклянные микрошарики, соединенные эпоксидной смолой в единое целое. Синтактик изготавливается в виде блоков, им может придаваться различная форма при отливке. Благодаря применению синтактика ГОА имеют небольшие габариты и вес и могут транспортироваться к месту погружения на борту научно-исследовательских судов. К настоящему моменту в мире имеется всего четыре ГОА, способных погружаться на глубину 6000 м: один во Франции («Наутилус»), один в Японии («Шинкай-6,5») и два в России – «Мир-1» и «Мир-2». Рассмотрим кратко конструкцию аппаратов «Мир». Прочный корпус ГОА «Мир» сделан из стали с высоким содержанием никеля. Две полусферы, изготовленные способом литья и прошедшие механическую обработку, соединены с помощью болтов. Сфера имеет три иллюминатора: центральный, внутренним диаметром 200 мм, и два боковых, диаметром 120 мм. Иллюминаторы обеспечивают хороший обзор при работе под водой. В качестве источника энергии используются никель-кадмиевые аккумуляторы, которые заменили применявшиеся первоначально железо-никелевые. Общий энергетический запас аппарата «Мир» составляет 100 кВт/час. Аппарат имеет три балластные системы.

Система главного балласта состоит из двух емкостей, изготовленных из стеклопластика. Общая их емкость – 1500 литров. При погружении аппарата емкости заполняются водой, благодаря чему его плавучесть становится близкой к нейтральной. Дальнейшая балластировка производится с помощью системы тонкого балласта, которая позволяет регулировать плавучесть в широких пределах, давая возможность погружаться и всплывать со скоростью до 35–40 м/мин и зависать на любом горизонте в толще воды. При всплытии на поверхность емкости системы главного балласта продуваются воздухом, придавая аппарату плавучесть +1500 кг и обеспечивая нормальную ватерлинию на волне. Система тонкой балластировки состоит из трех прочных сфер – двух носовых и одной кормовой – общей емкостью 999 литров. В ходе погружения аппарата в эти сферы принимается вода, которая позволяет регулировать его плавучесть. Для придания аппарату положительной плавучести вода из прочных сфер откачивается с помощью специальных насосов высокого давления.
