Декоративный эффект в этом виде гравировки достигается контрастным противопоставлением матовой или темной поверхности металла блестящим линиям гравировки. Этим способом выполняются не только узоры, но и надписи каллиграфическим и рукописным шрифтом. Наносимым линиям стараются придать особенный блеск, тогда как при гравировании под чернение не только допускается, но и считается полезным, если выборка линий шероховата, потому что в таких углублениях еще лучше держится сургуч или краска. Если в работах под чернение разность глубин гравирования и другие недостатки скрываются под покрытием, то при гравировании под глянец все дефекты остаются на виду. Поэтому при этом виде гравирования предъявляются особые требования к чистоте линий, их глубине и аккуратности выполнения всего рисунка.

Заготовку делают из латуни или других материалов, доводят до нужной чистоты ее поверхность, покрывают акварельной краской и рисуют текст или орнамент с последующим покрытием бесцветным лаком.

Основной инструмент при гравировании под глянец – шпицштихель наибольшего размера, а штриховых рисунков – шатирштихель с различной шириной и плотностью насечки (рифления). Сначала тонким шпицштихелем обводят все контуры рисунка, затем приступают к гравированию.

Во время работы шпицштихелем тонкие линии гравируют, держа его прямо, а при необходимости получения утолщения делают соответствующий наклон вправо или влево, причем величина этого утолщения зависит от угла наклона шпицштихеля. Линии при гравировании ведут без отрыва инструмента от рисунка, так как на стыках линий могут образоваться заусенцы и нежелательные угловатости у плавных закруглений. Как и в прочих случаях, штихель идет все время прямо, а при гравировании закруглений заготовку поворачивают левой рукой так, чтобы обеспечить правильный ход инструмента. Опытный гравер, правильно владеющий шпицштихелем, не только достигает плавных переходов в линиях, но и корректирует в процессе гравирования недочеты размеченного рисунка.

Гравирование под глянец выглядит эффектнее на матовой поверхности, которая еще более подчеркивает красоту выполняемых граверных работ. Часто при гравировании под глянец пользуются таким приемом, когда вокруг рисунка гравируют тонким штрихом лентообразный контур (рис. 24, а). Этот контур делают блестящим, применяя специальные полировальники (лощильники, гладилки), представляющие собой стальной закаленный стержень с закругленным и тщательно отполированным концом (рис. 24, б). Такие инструменты изготавливают из стальной проволоки диаметром до 5 мм и длиной от 100 до 120 мм. Рабочий конец полировальника закругляют и после термической обработки полируют пастой ГОИ. Перемещением этого инструмента по нужным местам заготовки получают отполированную глянцевую поверхность.

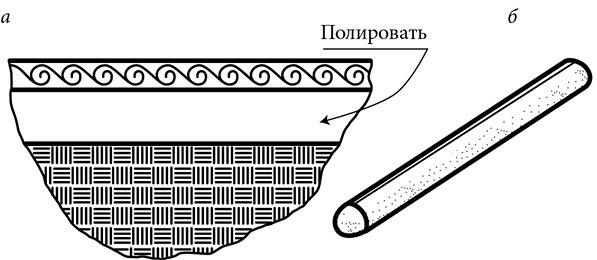

Рис. 24. Отделка гравировки под глянец: а – лентообразный контур; б – полировальник

Для гравирования под глянец применяется шпицштихель с боковыми поверхностями, отполированными до зеркального блеска. На пластинку переводят контуры букв и гравируют шпицштихелем, проводя по поверхности металла ровную узкую канавку. Вторым проходом штихеля выполняют плавные утолщения букв, подобно нажиму при письме пером. Чтобы получить постепенное утолщение буквы, шпицштихель при продвижении вперед и вдоль нанесенной узкой канавки постепенно наклоняют в правую или в левую сторону. При этом резец будет срезать металл одной из боковых кромок, имеющих отполированную цилиндрическую поверхность. Ширина стружки будет зависеть от степени наклона шпицштихеля. Чтобы переходы от тонкой линии к широкой были плавными, шпицштихелем нужно работать плавно и без остановок.

Письмо по глянцу

Техника письма по глянцу выполняется на открытках, изделиях из пластмассы с применением прибора для выжигания. Основное, что требуется в процессе эксплуатации прибора для выжигания, – соблюдение температурного режима нагрева спирали наконечника.

В процессе работы, помимо прибора для выжигания, гравер пользуется специальной копировальной бумагой или пленкой, применяемой в типографиях при печатании на обложках книг нарядных золоченых оттисков. Итак, прикладывая бумагу (пленку) напыленной стороной к изделию, гравер пишет разогретой спиралью буквы. Пудра сплавляется с поверхностью изделия, образуя тем самым необходимую надпись «золотом». Для удобства в работе и с целью получения качественного результата надпись или рисунок можно заранее нанести мягким карандашом или шариковой ручкой на лицевой стороне бумаги, а затем прикрепить ее к поверхности изделия липкой лентой.

Исправление ошибок

В процессе граверных работ в результате низкого качества металла часть изделий с выгравированным на нем рисунком или текстом выкрашивается. Во время слесарной обработки возможно появление и других дефектов заготовки: пористость, наличие раковин и т. д. Поэтому необходим тщательный подбор металла для той или другой граверной работы. Следует иметь в виду, что эти дефекты чаще всего встречаются в сплавах.

Несмотря на принятые меры предосторожности по подбору качественной заготовки, иногда все же раковины обнаруживаются тогда, когда работа подходит к концу и выгравирована большая часть рисунка или шрифта. Поскольку выбрасывать всю работу из-за порчи одной или двух букв нецелесообразно, необходимо принять меры по своевременному устранению таких дефектов. Возможны дефекты и по ошибке гравера: снятие штихелем большего количества металла, чем это требовалось, соскакивание штихеля (вследствие поломки его режущей кромки), в результате чего изделие будет испорчено глубокими царапинами, и т. д.

Иногда для устранения мелких дефектов на штампах или клише (из цветных металлов), предназначенных для печатания, под краску, производят так называемый подъем металла флахштихелем – например, в местах завалов на краях букв.

Не нужно пытаться с первого прохода резца срезать металл на заданную глубину. Для этого требуются очень большие усилия, которые трудно сочетать с плавностью движений резца в нужном направлении. На нужную глубину металл прорезается постепенно, за несколько проходов. При этом из-под резца должна выходить очень тонкая, равномерная по толщине стружка. Если же острие резца слишком приподнято вверх и к тому же плохо заточено, резец будет без конца срываться с поверхности металла. Чтобы этого не произошло, нужно не только правильно заточить резец, но и постоянно править его в процессе гравирования. Но даже при работе исправными инструментами срыв резца с поверхности металла полностью исключить нельзя. Поэтому нужно уметь исправить испорченную резцом поверхность металла: вокруг случайно проведенного штриха металл снимают шабером, а затем выглаживают гладилкой (лощильником).

Заусенцы, появляющиеся особенно при гравировании на мягком и вязком металле, не только портят внешний вид гравировки, но и могут поцарапать руки. По мере появления заусенцев их необходимо сразу же удалять трех– или четырехгранным шабером.

В случае если вышеописанные методы не приносят успеха, следует применить более сложные приемы устранения дефекта. В местах брака с помощью болтштихеля или керна подготавливают углубление под сверление и высверливают отверстие глубиной 4–5 мм. Сверло при этом подбирают так, чтобы его диаметр охватывал площадь забракованного места. Затем изготавливают штифт из металла, однородного с гравируемым, и запрессовывают его ударами молотка с таким расчетом, чтобы штифт имел припуск под опиливание. Как запрессовку, так и опиливание следует делать осторожно, чтобы не испортить ранее произведенную гравировку. Если хорошо запрессованный штифт припилить заподлицо с плоскостью штампа и тщательно зачистить наждачной бумагой, то он делается почти незаметным. Когда металл на забракованном месте восстановлен, на полученной гладкой поверхности снова гравируется утраченный в результате выкрашивания или ошибки рисунок или шрифт.

Бывают случаи, когда бракуется большая часть поверхности гравируемой заготовки и запрессовкой штифта невозможно охватить дефект такого размера. В этом случае можно поступить следующим образом. Забракованное место углубляют немного ниже оснований гравированных знаков и затем изготавливают пластинку, по форме соответствующую выбранному дефектному месту, а по толщине равную глубине выемки на заготовке плюс 0,2–0,3 мм для пропиливания под общую плоскость последней. После предварительной подгонки пластинки по месту ее впаивают с последующим припиливанием к общей плоскости заготовки и полностью восстанавливают испорченный текст.

Обронные работы

После того как вы овладеете секретами плоскостного гравирования, можно приступать к освоению обронных работ. Эти упражнения осуществляются обычно на заготовках из хрупкого материала – латуни ЛС59 или инструментальной стали У8А.

Как уже говорилось, при обронном гравировании резцом создают рельеф или даже объемную фигуру. В такой работе выделяют два варианта: выпуклое (позитивное) гравирование, при котором опускают, т. е. выбирают, фон, а элементы изображения (рельеф) становятся выпуклыми, располагаются выше фона, и углубленное (негативное) гравирование – когда рисунок или рельеф располагаются ниже фона. Во втором случае отличие от плоскостного гравирования заключается в том, что рисунок образован не тонкими штрихами, а имеет собственную фактуру.

Обронное гравирование – более трудоемкий процесс по сравнению с плоскостным гравированием, так как эта работа требует снятия значительно большей массы металла с заготовки. Поэтому, кроме штихелей, при обронной работе применяют зубильца, керны, сечки, чеканы и пуансоны. Рабочий конец зубила отковывают и опиливают по форме того или иного штихеля. Кроме зубил и штихелей, к граверному ручному инструменту относятся: керн, применяемый для разметки; сечки – плоские зубила различной ширины с заточкой на одну сторону; чеканы – стальные стержни с различными рабочими концами для выравнивания фона и набивки фактуры и пуансоны, которые изготавливают обычно из прутков инструментальной стали толщиной 6, 7 и 10 мм, с длиной соответственно 65, 85 и 100 миллиметров.
